Мишень

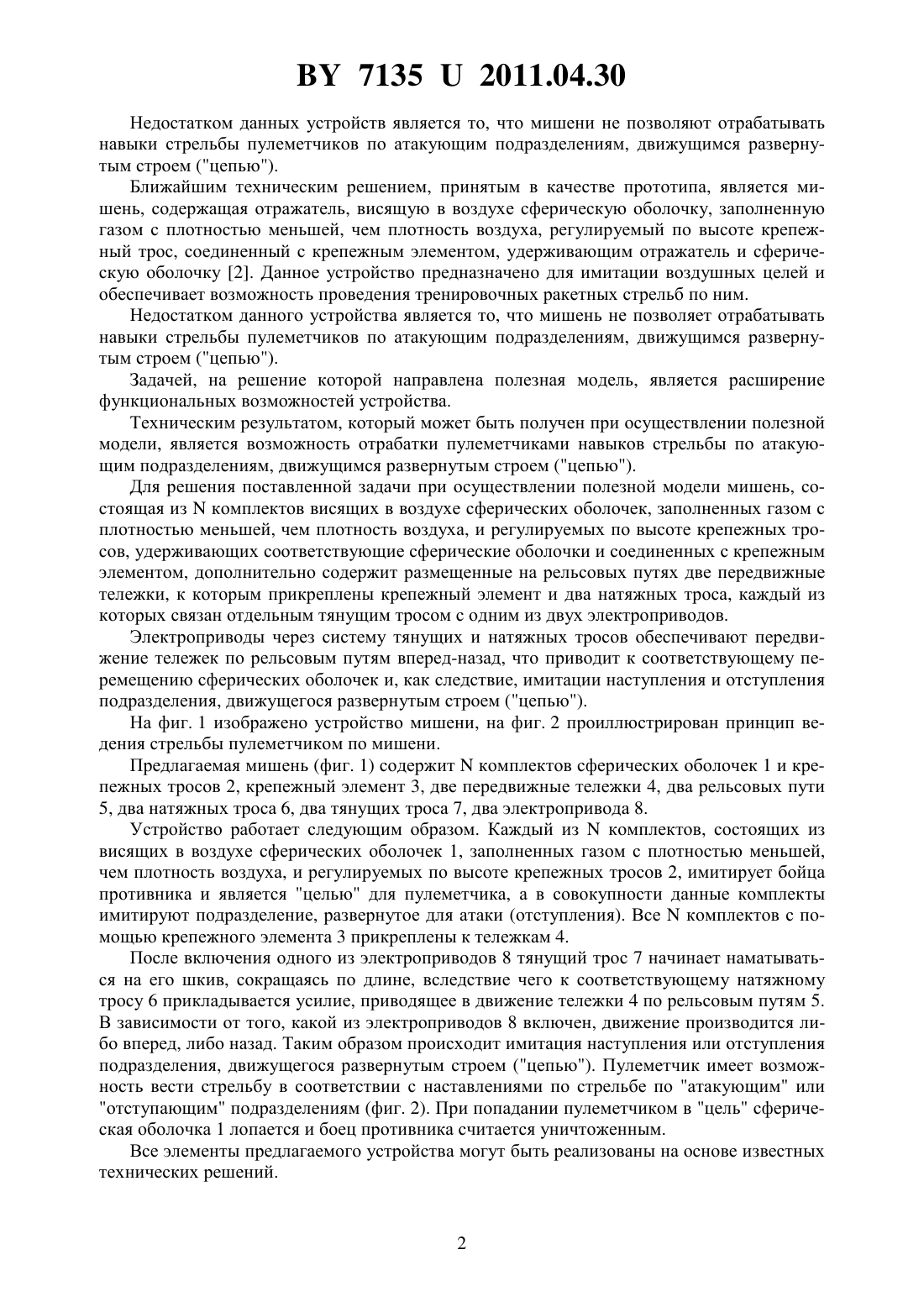

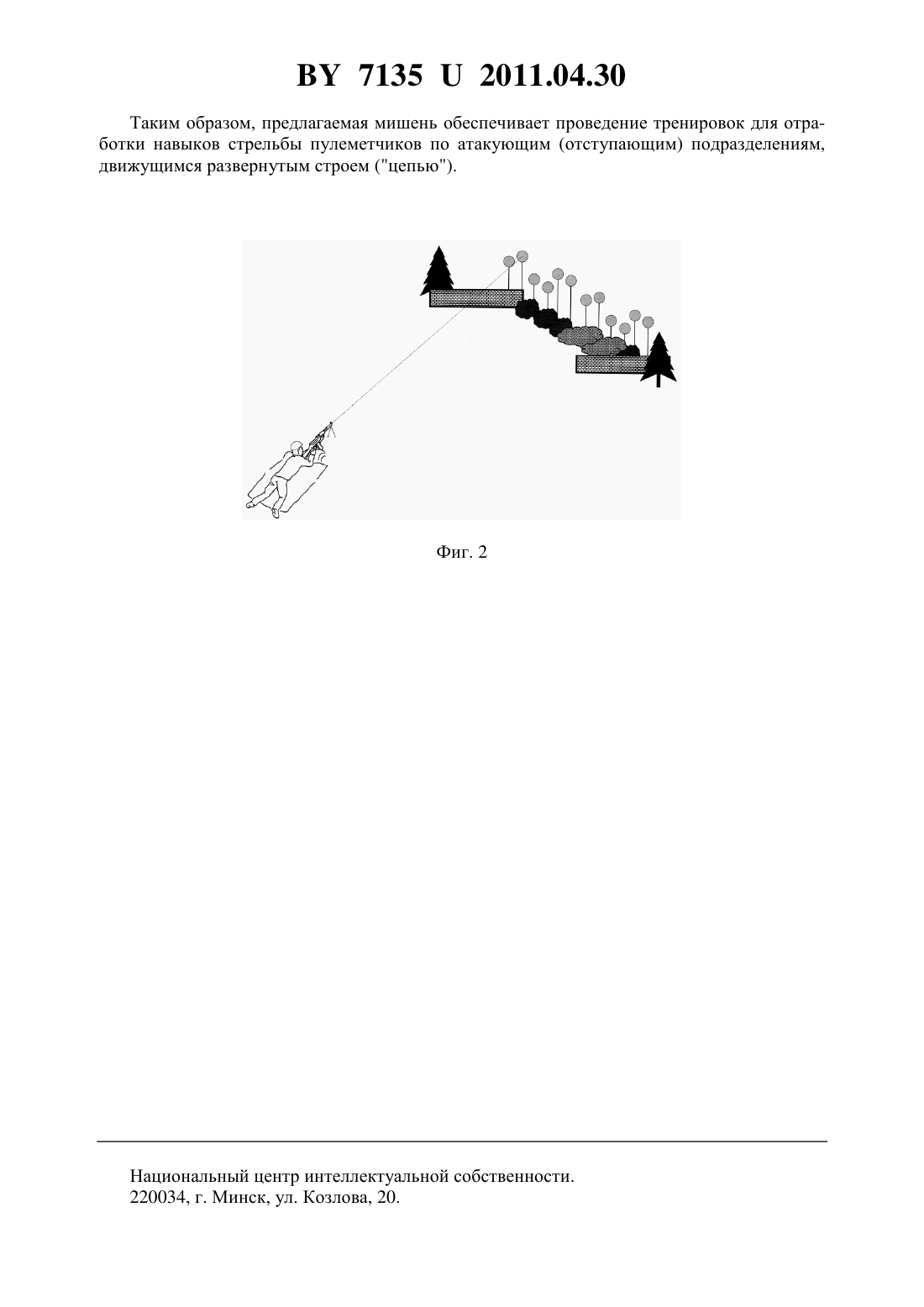

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Военная академия Республики Беларусь(72) Авторы Дубина Сергей Александрович Костюкович Сергей Николаевич Мацкевич Артур Николаевич(73) Патентообладатель Учреждение образования Военная академия Республики Беларусь(57) Мишень, состоящая изкомплектов висящих в воздухе сферических оболочек, заполненных газом с плотностью меньшей, чем плотность воздуха, и регулируемых по высоте крепежных тросов, удерживающих соответствующие сферические оболочки и соединенных с крепежным элементом, отличающаяся тем, что дополнительно содержит размещенные на рельсовых путях две передвижные тележки, к которым прикреплены крепежный элемент и два натяжных троса, каждый из которых связан отдельным тянущим тросом с одним из двух электроприводов. Фиг. 1 Предлагаемое техническое решение относится к оборудованию стрельбищ и полигонов и может быть использовано для стрелковой подготовки. Известны подъемная мишень (с ограниченным временем показа) и мишенная установка типа Бегущий кабан, представляющая собой движущуюся горизонтально мишень 1. 71352011.04.30 Недостатком данных устройств является то, что мишени не позволяют отрабатывать навыки стрельбы пулеметчиков по атакующим подразделениям, движущимся развернутым строем (цепью). Ближайшим техническим решением, принятым в качестве прототипа, является мишень, содержащая отражатель, висящую в воздухе сферическую оболочку, заполненную газом с плотностью меньшей, чем плотность воздуха, регулируемый по высоте крепежный трос, соединенный с крепежным элементом, удерживающим отражатель и сферическую оболочку 2. Данное устройство предназначено для имитации воздушных целей и обеспечивает возможность проведения тренировочных ракетных стрельб по ним. Недостатком данного устройства является то, что мишень не позволяет отрабатывать навыки стрельбы пулеметчиков по атакующим подразделениям, движущимся развернутым строем (цепью). Задачей, на решение которой направлена полезная модель, является расширение функциональных возможностей устройства. Техническим результатом, который может быть получен при осуществлении полезной модели, является возможность отрабатки пулеметчиками навыков стрельбы по атакующим подразделениям, движущимся развернутым строем (цепью). Для решения поставленной задачи при осуществлении полезной модели мишень, состоящая изкомплектов висящих в воздухе сферических оболочек, заполненных газом с плотностью меньшей, чем плотность воздуха, и регулируемых по высоте крепежных тросов, удерживающих соответствующие сферические оболочки и соединенных с крепежным элементом, дополнительно содержит размещенные на рельсовых путях две передвижные тележки, к которым прикреплены крепежный элемент и два натяжных троса, каждый из которых связан отдельным тянущим тросом с одним из двух электроприводов. Электроприводы через систему тянущих и натяжных тросов обеспечивают передвижение тележек по рельсовым путям вперед-назад, что приводит к соответствующему перемещению сферических оболочек и, как следствие, имитации наступления и отступления подразделения, движущегося развернутым строем (цепью). На фиг. 1 изображено устройство мишени, на фиг. 2 проиллюстрирован принцип ведения стрельбы пулеметчиком по мишени. Предлагаемая мишень (фиг. 1) содержиткомплектов сферических оболочек 1 и крепежных тросов 2, крепежный элемент 3, две передвижные тележки 4, два рельсовых пути 5, два натяжных троса 6, два тянущих троса 7, два электропривода 8. Устройство работает следующим образом. Каждый изкомплектов, состоящих из висящих в воздухе сферических оболочек 1, заполненных газом с плотностью меньшей,чем плотность воздуха, и регулируемых по высоте крепежных тросов 2, имитирует бойца противника и является целью для пулеметчика, а в совокупности данные комплекты имитируют подразделение, развернутое для атаки (отступления). Всекомплектов с помощью крепежного элемента 3 прикреплены к тележкам 4. После включения одного из электроприводов 8 тянущий трос 7 начинает наматываться на его шкив, сокращаясь по длине, вследствие чего к соответствующему натяжному тросу 6 прикладывается усилие, приводящее в движение тележки 4 по рельсовым путям 5. В зависимости от того, какой из электроприводов 8 включен, движение производится либо вперед, либо назад. Таким образом происходит имитация наступления или отступления подразделения, движущегося развернутым строем (цепью). Пулеметчик имеет возможность вести стрельбу в соответствии с наставлениями по стрельбе по атакующим или отступающим подразделениям (фиг. 2). При попадании пулеметчиком в цель сферическая оболочка 1 лопается и боец противника считается уничтоженным. Все элементы предлагаемого устройства могут быть реализованы на основе известных технических решений. 71352011.04.30 Таким образом, предлагаемая мишень обеспечивает проведение тренировок для отработки навыков стрельбы пулеметчиков по атакующим (отступающим) подразделениям,движущимся развернутым строем (цепью). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
