Тир домашний

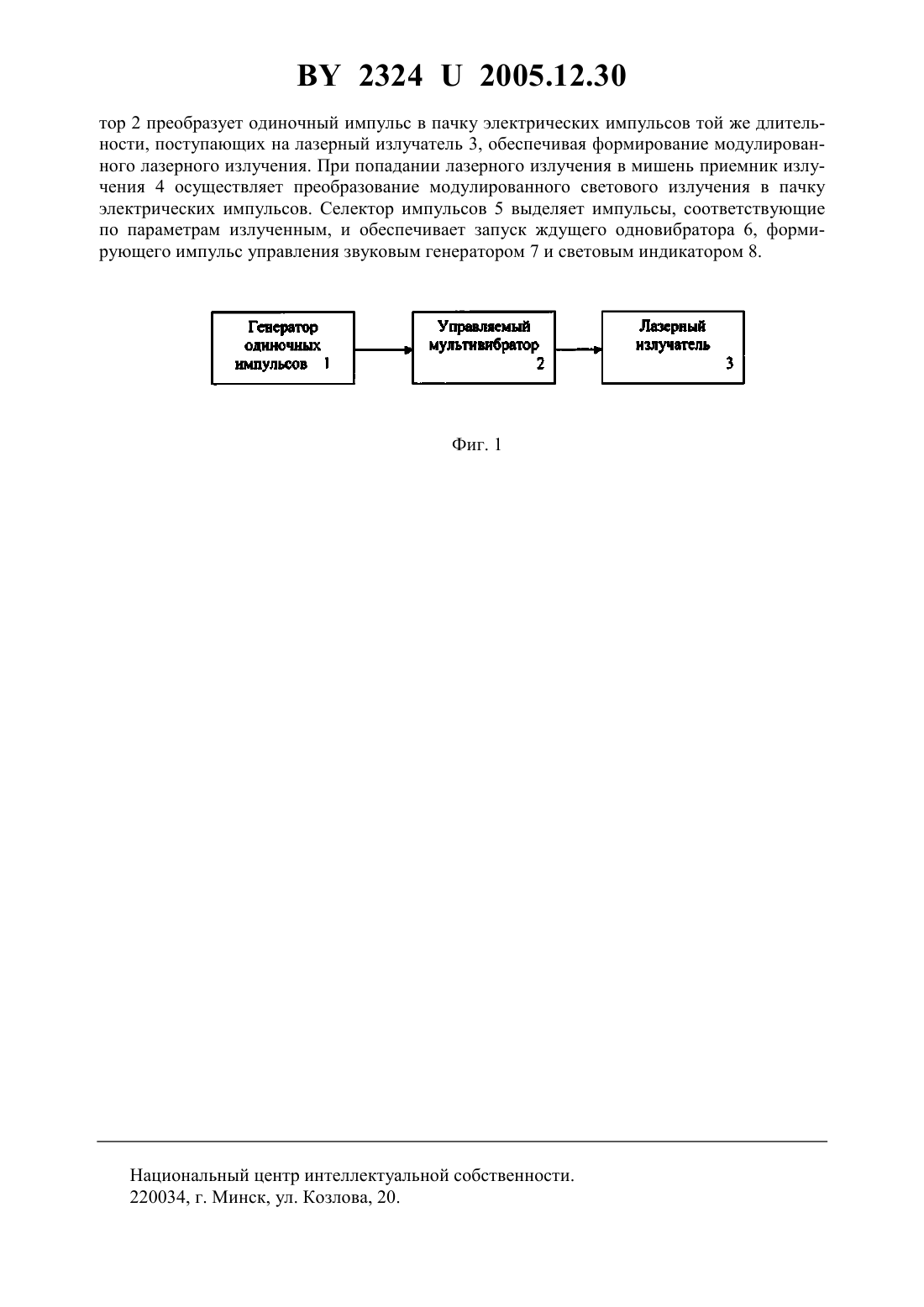

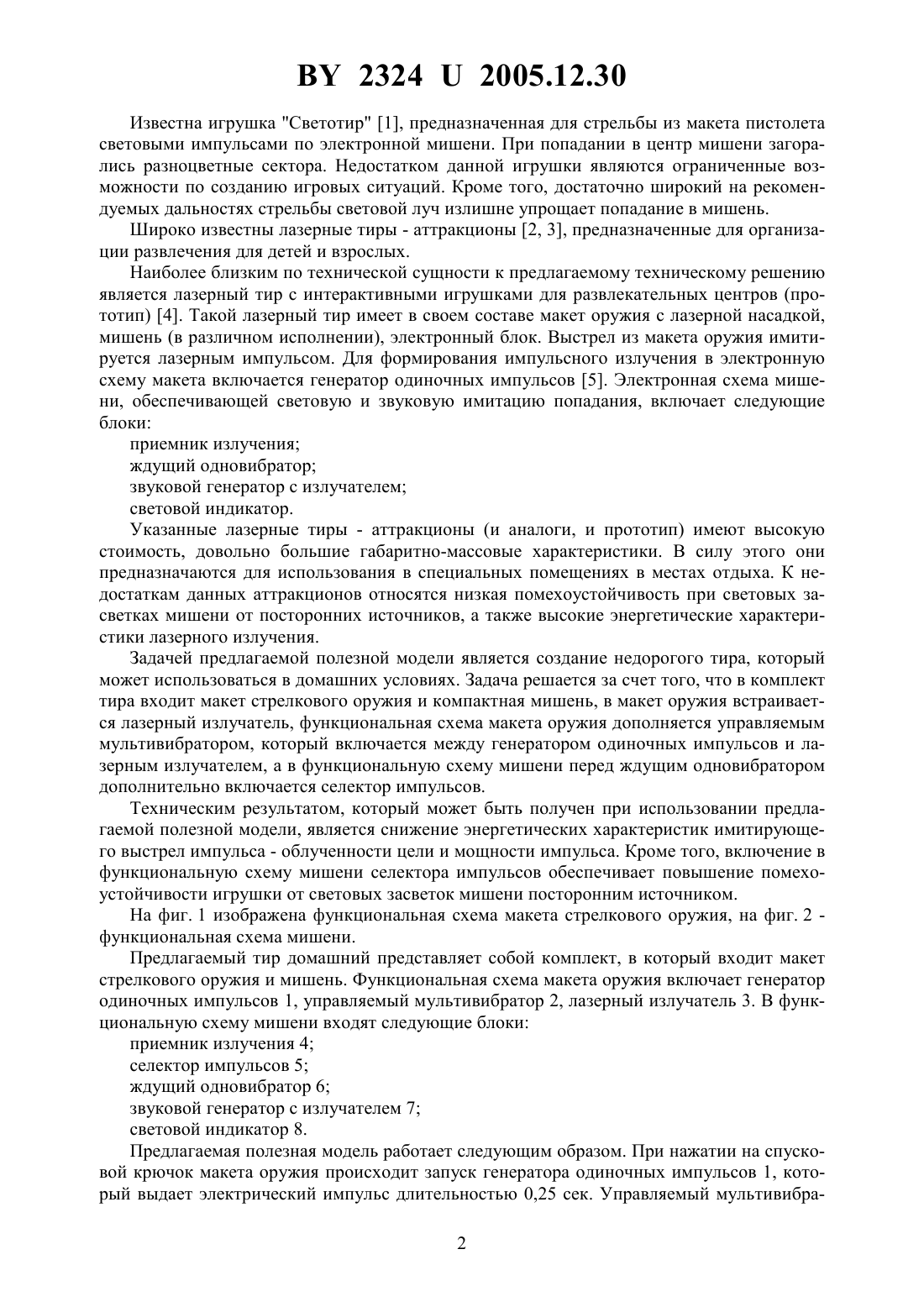

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Анисько Александр Иванович Гордеенко Юрий Васильевич Наливко Павел Степанович(72) Авторы Анисько Александр Иванович Гордеенко Юрий Васильевич Наливко Павел Степанович(73) Патентообладатели Анисько Александр Иванович Гордеенко Юрий Васильевич Наливко Павел Степанович(57) Тир домашний, включающий макет стрелкового оружия, элементами функциональной схемы которого являются генератор одиночных импульсов и лазерный излучатель, и мишень, в состав которой входит приемник лазерного излучения, ждущий одновибратор,звуковой генератор с излучателем и световой индикатор, отличающийся тем, что в функциональную схему макета оружия между генератором одиночных импульсов и лазерным излучателем включается управляемый мультивибратор, а функциональная схема мишени дополняется селектором импульсов, включаемым перед ждущим одновибратором.(56) 1. Игрушка Светотир СТ-2 М. Руководство по эксплуатации. -- Завод при НИИ Сапфир. 2. Лазерный тир. //.-., найдено в Интернет 15.02.2005. 3. Лазерный тир. //, найдено в Интернет 25.02.2005. 4. Лазерный тир. //, найдено в Интернет 22.02.2005. 5. Нечаев И. Фототир на базе лазерной указки // Радио, 2001/ -3. Фиг. 2 Предлагаемое техническое решение относится к тренажерам, а именно к стрелковым тренажерам, представляющим собой макет стрелкового оружия или имеющим его в своем составе, и может найти применение в тренировках для приобретения первичных навыков стрельбы из стрелкового оружия, а также в развлекательной деятельности в играх, основанных на имитации стрельбы по различным целям. 23242005.12.30 Известна игрушка Светотир 1, предназначенная для стрельбы из макета пистолета световыми импульсами по электронной мишени. При попадании в центр мишени загорались разноцветные сектора. Недостатком данной игрушки являются ограниченные возможности по созданию игровых ситуаций. Кроме того, достаточно широкий на рекомендуемых дальностях стрельбы световой луч излишне упрощает попадание в мишень. Широко известны лазерные тиры - аттракционы 2, 3, предназначенные для организации развлечения для детей и взрослых. Наиболее близким по технической сущности к предлагаемому техническому решению является лазерный тир с интерактивными игрушками для развлекательных центров (прототип) 4. Такой лазерный тир имеет в своем составе макет оружия с лазерной насадкой,мишень (в различном исполнении), электронный блок. Выстрел из макета оружия имитируется лазерным импульсом. Для формирования импульсного излучения в электронную схему макета включается генератор одиночных импульсов 5. Электронная схема мишени, обеспечивающей световую и звуковую имитацию попадания, включает следующие блоки приемник излучения ждущий одновибратор звуковой генератор с излучателем световой индикатор. Указанные лазерные тиры - аттракционы (и аналоги, и прототип) имеют высокую стоимость, довольно большие габаритно-массовые характеристики. В силу этого они предназначаются для использования в специальных помещениях в местах отдыха. К недостаткам данных аттракционов относятся низкая помехоустойчивость при световых засветках мишени от посторонних источников, а также высокие энергетические характеристики лазерного излучения. Задачей предлагаемой полезной модели является создание недорогого тира, который может использоваться в домашних условиях. Задача решается за счет того, что в комплект тира входит макет стрелкового оружия и компактная мишень, в макет оружия встраивается лазерный излучатель, функциональная схема макета оружия дополняется управляемым мультивибратором, который включается между генератором одиночных импульсов и лазерным излучателем, а в функциональную схему мишени перед ждущим одновибратором дополнительно включается селектор импульсов. Техническим результатом, который может быть получен при использовании предлагаемой полезной модели, является снижение энергетических характеристик имитирующего выстрел импульса - облученности цели и мощности импульса. Кроме того, включение в функциональную схему мишени селектора импульсов обеспечивает повышение помехоустойчивости игрушки от световых засветок мишени посторонним источником. На фиг. 1 изображена функциональная схема макета стрелкового оружия, на фиг. 2 функциональная схема мишени. Предлагаемый тир домашний представляет собой комплект, в который входит макет стрелкового оружия и мишень. Функциональная схема макета оружия включает генератор одиночных импульсов 1, управляемый мультивибратор 2, лазерный излучатель 3. В функциональную схему мишени входят следующие блоки приемник излучения 4 селектор импульсов 5 ждущий одновибратор 6 звуковой генератор с излучателем 7 световой индикатор 8. Предлагаемая полезная модель работает следующим образом. При нажатии на спусковой крючок макета оружия происходит запуск генератора одиночных импульсов 1, который выдает электрический импульс длительностью 0,25 сек. Управляемый мультивибра 2 23242005.12.30 тор 2 преобразует одиночный импульс в пачку электрических импульсов той же длительности, поступающих на лазерный излучатель 3, обеспечивая формирование модулированного лазерного излучения. При попадании лазерного излучения в мишень приемник излучения 4 осуществляет преобразование модулированного светового излучения в пачку электрических импульсов. Селектор импульсов 5 выделяет импульсы, соответствующие по параметрам излученным, и обеспечивает запуск ждущего одновибратора 6, формирующего импульс управления звуковым генератором 7 и световым индикатором 8. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
