Режущий аппарат уборочной машины

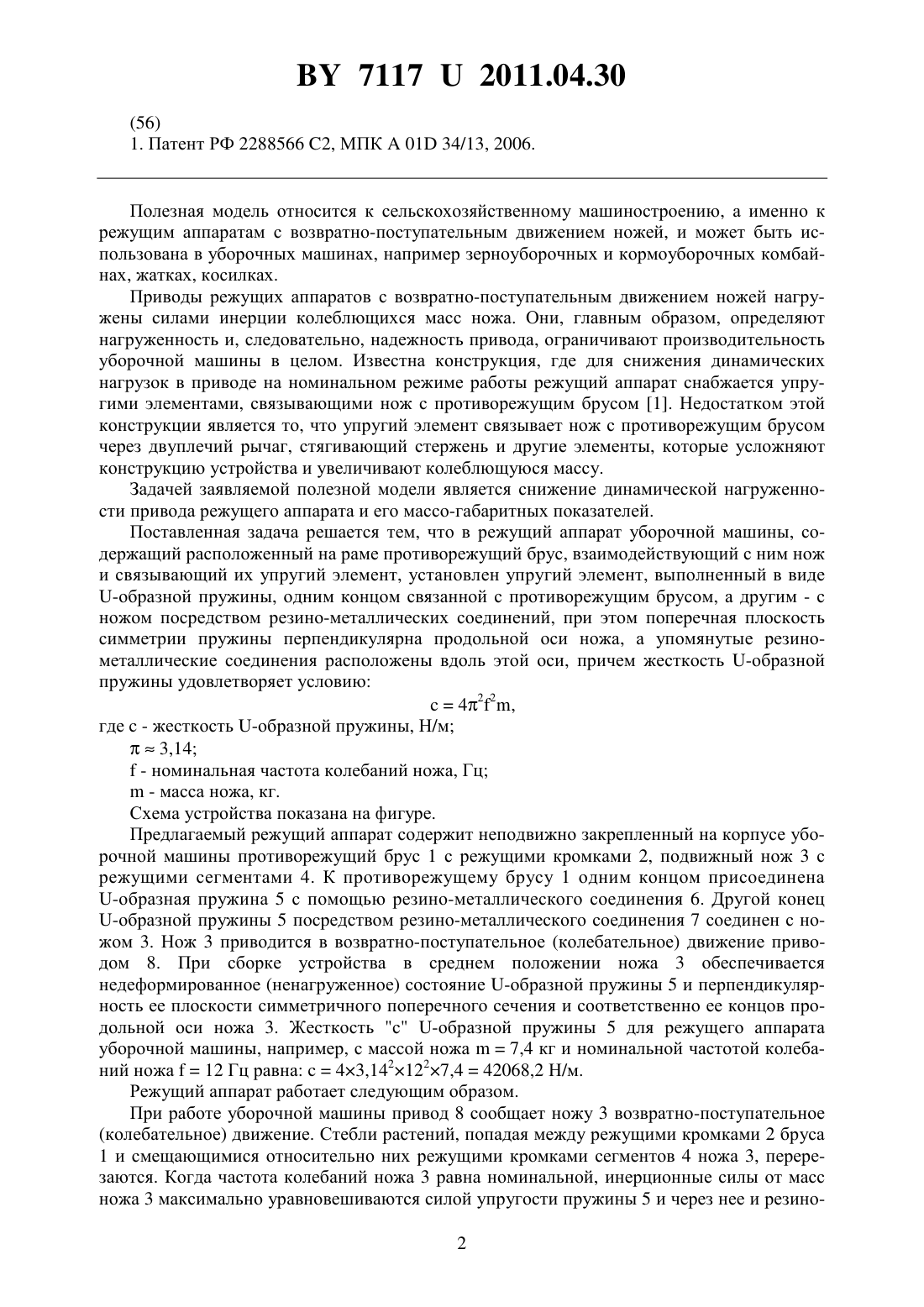

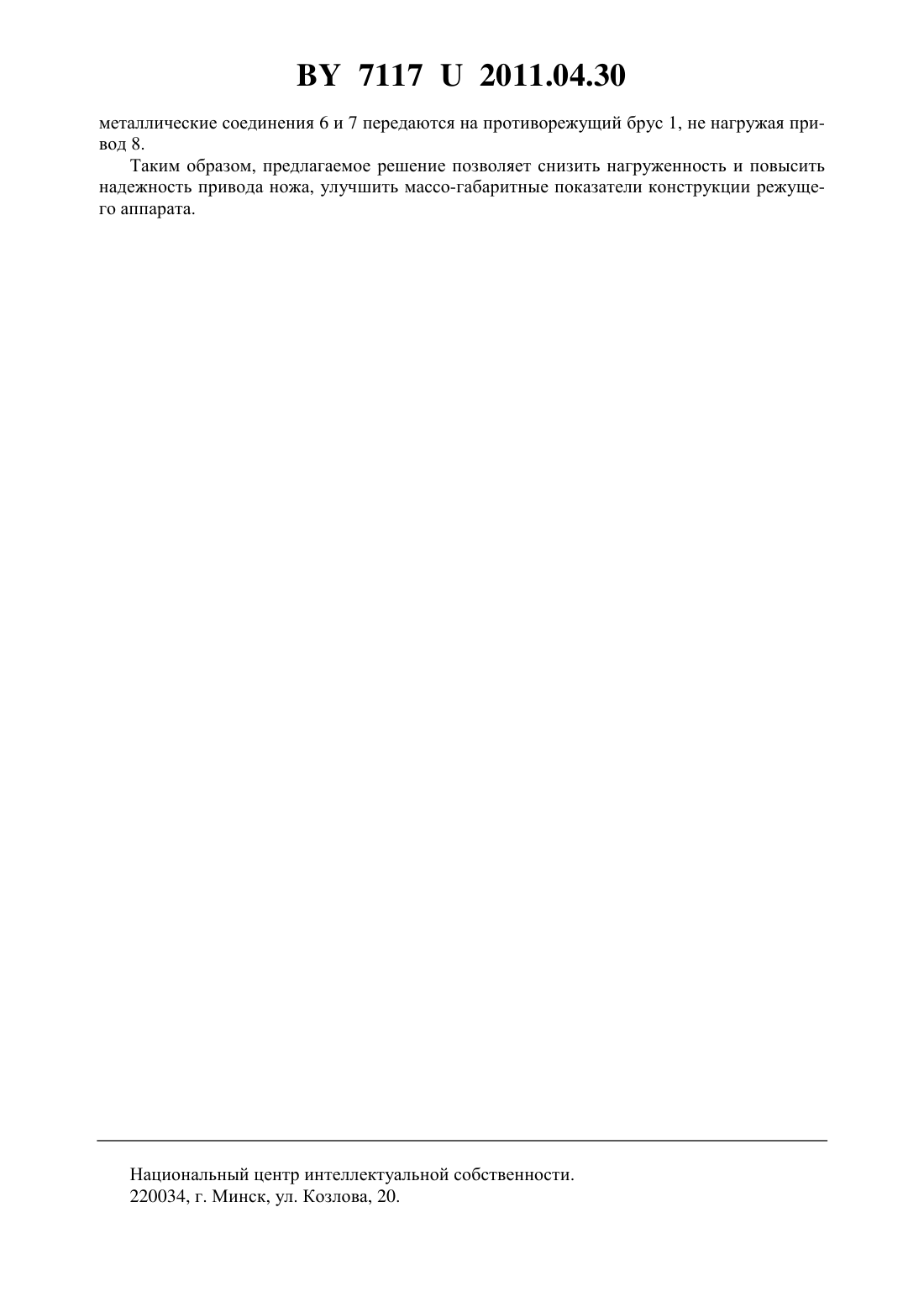

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РЕЖУЩИЙ АППАРАТ УБОРОЧНОЙ МАШИНЫ(71) Заявитель Государственное научное учреждение Объединенный институт машиностроения Национальной академии наук Беларуси(72) Авторы Бойко Леонид Иосифович Першукевич Николай Павлович Прибыльский Валерий Иванович Ракова Нина Леонидовна(73) Патентообладатель Государственное научное учреждение Объединенный институт машиностроения Национальной академии наук Беларуси(57) Режущий аппарат уборочной машины, содержащий расположенный на раме противорежущий брус, взаимодействующий с ним нож и связывающий их упругий элемент, отличающийся тем, что упругий элемент выполнен в виде -образной пружины, одним концом связанной с противорежущим брусом, а другим - с ножом посредством резинометаллических соединений, при этом поперечная плоскость симметрии пружины перпендикулярна продольной оси ножа, а упомянутые резино-металлические соединения расположены вдоль этой оси, причем жесткость -образной пружины удовлетворяет условию 422,где- жесткость -образной пружины, Н/м 3,14- номинальная частота колебаний ножа, Гц- масса ножа, кг.(56) 1. Патент РФ 2288566 2, МПК 01 34/13, 2006. Полезная модель относится к сельскохозяйственному машиностроению, а именно к режущим аппаратам с возвратно-поступательным движением ножей, и может быть использована в уборочных машинах, например зерноуборочных и кормоуборочных комбайнах, жатках, косилках. Приводы режущих аппаратов с возвратно-поступательным движением ножей нагружены силами инерции колеблющихся масс ножа. Они, главным образом, определяют нагруженность и, следовательно, надежность привода, ограничивают производительность уборочной машины в целом. Известна конструкция, где для снижения динамических нагрузок в приводе на номинальном режиме работы режущий аппарат снабжается упругими элементами, связывающими нож с противорежущим брусом 1. Недостатком этой конструкции является то, что упругий элемент связывает нож с противорежущим брусом через двуплечий рычаг, стягивающий стержень и другие элементы, которые усложняют конструкцию устройства и увеличивают колеблющуюся массу. Задачей заявляемой полезной модели является снижение динамической нагруженности привода режущего аппарата и его массо-габаритных показателей. Поставленная задача решается тем, что в режущий аппарат уборочной машины, содержащий расположенный на раме противорежущий брус, взаимодействующий с ним нож и связывающий их упругий элемент, установлен упругий элемент, выполненный в виде-образной пружины, одним концом связанной с противорежущим брусом, а другим - с ножом посредством резино-металлических соединений, при этом поперечная плоскость симметрии пружины перпендикулярна продольной оси ножа, а упомянутые резинометаллические соединения расположены вдоль этой оси, причем жесткость -образной пружины удовлетворяет условию 422,где- жесткость -образной пружины, Н/м 3,14- номинальная частота колебаний ножа, Гц- масса ножа, кг. Схема устройства показана на фигуре. Предлагаемый режущий аппарат содержит неподвижно закрепленный на корпусе уборочной машины противорежущий брус 1 с режущими кромками 2, подвижный нож 3 с режущими сегментами 4. К противорежущему брусу 1 одним концом присоединена-образной пружины 5 посредством резино-металлического соединения 7 соединен с ножом 3. Нож 3 приводится в возвратно-поступательное (колебательное) движение приводом 8. При сборке устройства в среднем положении ножа 3 обеспечивается недеформированное (ненагруженное) состояние -образной пружины 5 и перпендикулярность ее плоскости симметричного поперечного сечения и соответственно ее концов продольной оси ножа 3. Жесткость с -образной пружины 5 для режущего аппарата уборочной машины, например, с массой ножа 7,4 кг и номинальной частотой колебаний ножа 12 Гц равна 43,1421227,442068,2 Н/м. Режущий аппарат работает следующим образом. При работе уборочной машины привод 8 сообщает ножу 3 возвратно-поступательное(колебательное) движение. Стебли растений, попадая между режущими кромками 2 бруса 1 и смещающимися относительно них режущими кромками сегментов 4 ножа 3, перерезаются. Когда частота колебаний ножа 3 равна номинальной, инерционные силы от масс ножа 3 максимально уравновешиваются силой упругости пружины 5 и через нее и резино 2 71172011.04.30 металлические соединения 6 и 7 передаются на противорежущий брус 1, не нагружая привод 8. Таким образом, предлагаемое решение позволяет снизить нагруженность и повысить надежность привода ножа, улучшить массо-габаритные показатели конструкции режущего аппарата. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
