Колодец смотровой

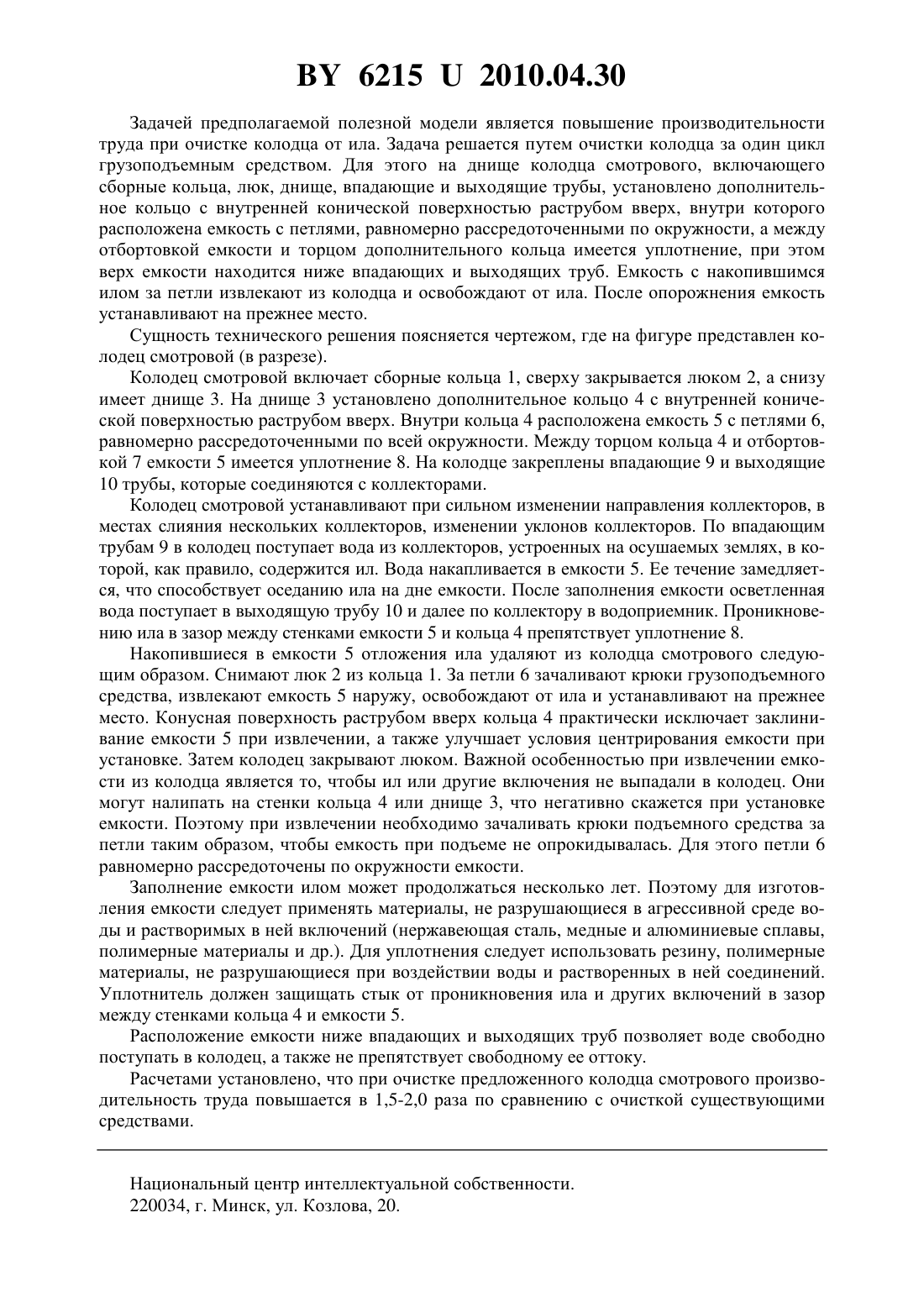

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское научное дочернее унитарное предприятие Институт мелиорации(72) Авторы Кондратьев Виктор Николаевич Райкевич Николай Григорьевич Прокопович Нина Николаевна(73) Патентообладатель Республиканское научное дочернее унитарное предприятие Институт мелиорации(57) Колодец смотровой, включающий сборные кольца, люк, днище, впадающие и выходящие трубы, отличающийся тем, что на днище установлено дополнительное кольцо с внутренней конической поверхностью раструбом вверх, внутри которого расположена емкость с петлями, равномерно рассредоточенными по окружности, а между отбортовкой емкости и торцом дополнительного кольца имеется уплотнение, при этом верх емкости находится ниже впадающих и выходящих труб. Предлагаемое техническое решение относится к сельскохозяйственному производству, в частности к гидротехническим сооружениям на мелиоративных системах закрытого дренажа. Наиболее близким по устройству является колодец смотровой 1, включающий сборные кольца, люк, днище, впадающие и выходящие трубы. Недостатком его конструкции является сравнительно высокая трудоемкость очистки от ила, накапливающегося в илоуловителе (илоуловителем является часть колодца между днищем, впадающими и выходящими трубами). 62152010.04.30 Задачей предполагаемой полезной модели является повышение производительности труда при очистке колодца от ила. Задача решается путем очистки колодца за один цикл грузоподъемным средством. Для этого на днище колодца смотрового, включающего сборные кольца, люк, днище, впадающие и выходящие трубы, установлено дополнительное кольцо с внутренней конической поверхностью раструбом вверх, внутри которого расположена емкость с петлями, равномерно рассредоточенными по окружности, а между отбортовкой емкости и торцом дополнительного кольца имеется уплотнение, при этом верх емкости находится ниже впадающих и выходящих труб. Емкость с накопившимся илом за петли извлекают из колодца и освобождают от ила. После опорожнения емкость устанавливают на прежнее место. Сущность технического решения поясняется чертежом, где на фигуре представлен колодец смотровой (в разрезе). Колодец смотровой включает сборные кольца 1, сверху закрывается люком 2, а снизу имеет днище 3. На днище 3 установлено дополнительное кольцо 4 с внутренней конической поверхностью раструбом вверх. Внутри кольца 4 расположена емкость 5 с петлями 6,равномерно рассредоточенными по всей окружности. Между торцом кольца 4 и отбортовкой 7 емкости 5 имеется уплотнение 8. На колодце закреплены впадающие 9 и выходящие 10 трубы, которые соединяются с коллекторами. Колодец смотровой устанавливают при сильном изменении направления коллекторов, в местах слияния нескольких коллекторов, изменении уклонов коллекторов. По впадающим трубам 9 в колодец поступает вода из коллекторов, устроенных на осушаемых землях, в которой, как правило, содержится ил. Вода накапливается в емкости 5. Ее течение замедляется, что способствует оседанию ила на дне емкости. После заполнения емкости осветленная вода поступает в выходящую трубу 10 и далее по коллектору в водоприемник. Проникновению ила в зазор между стенками емкости 5 и кольца 4 препятствует уплотнение 8. Накопившиеся в емкости 5 отложения ила удаляют из колодца смотрового следующим образом. Снимают люк 2 из кольца 1. За петли 6 зачаливают крюки грузоподъемного средства, извлекают емкость 5 наружу, освобождают от ила и устанавливают на прежнее место. Конусная поверхность раструбом вверх кольца 4 практически исключает заклинивание емкости 5 при извлечении, а также улучшает условия центрирования емкости при установке. Затем колодец закрывают люком. Важной особенностью при извлечении емкости из колодца является то, чтобы ил или другие включения не выпадали в колодец. Они могут налипать на стенки кольца 4 или днище 3, что негативно скажется при установке емкости. Поэтому при извлечении необходимо зачаливать крюки подъемного средства за петли таким образом, чтобы емкость при подъеме не опрокидывалась. Для этого петли 6 равномерно рассредоточены по окружности емкости. Заполнение емкости илом может продолжаться несколько лет. Поэтому для изготовления емкости следует применять материалы, не разрушающиеся в агрессивной среде воды и растворимых в ней включений (нержавеющая сталь, медные и алюминиевые сплавы,полимерные материалы и др.). Для уплотнения следует использовать резину, полимерные материалы, не разрушающиеся при воздействии воды и растворенных в ней соединений. Уплотнитель должен защищать стык от проникновения ила и других включений в зазор между стенками кольца 4 и емкости 5. Расположение емкости ниже впадающих и выходящих труб позволяет воде свободно поступать в колодец, а также не препятствует свободному ее оттоку. Расчетами установлено, что при очистке предложенного колодца смотрового производительность труда повышается в 1,5-2,0 раза по сравнению с очисткой существующими средствами. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
