Устройство для измерения толщины уха и лапы лабораторного животного

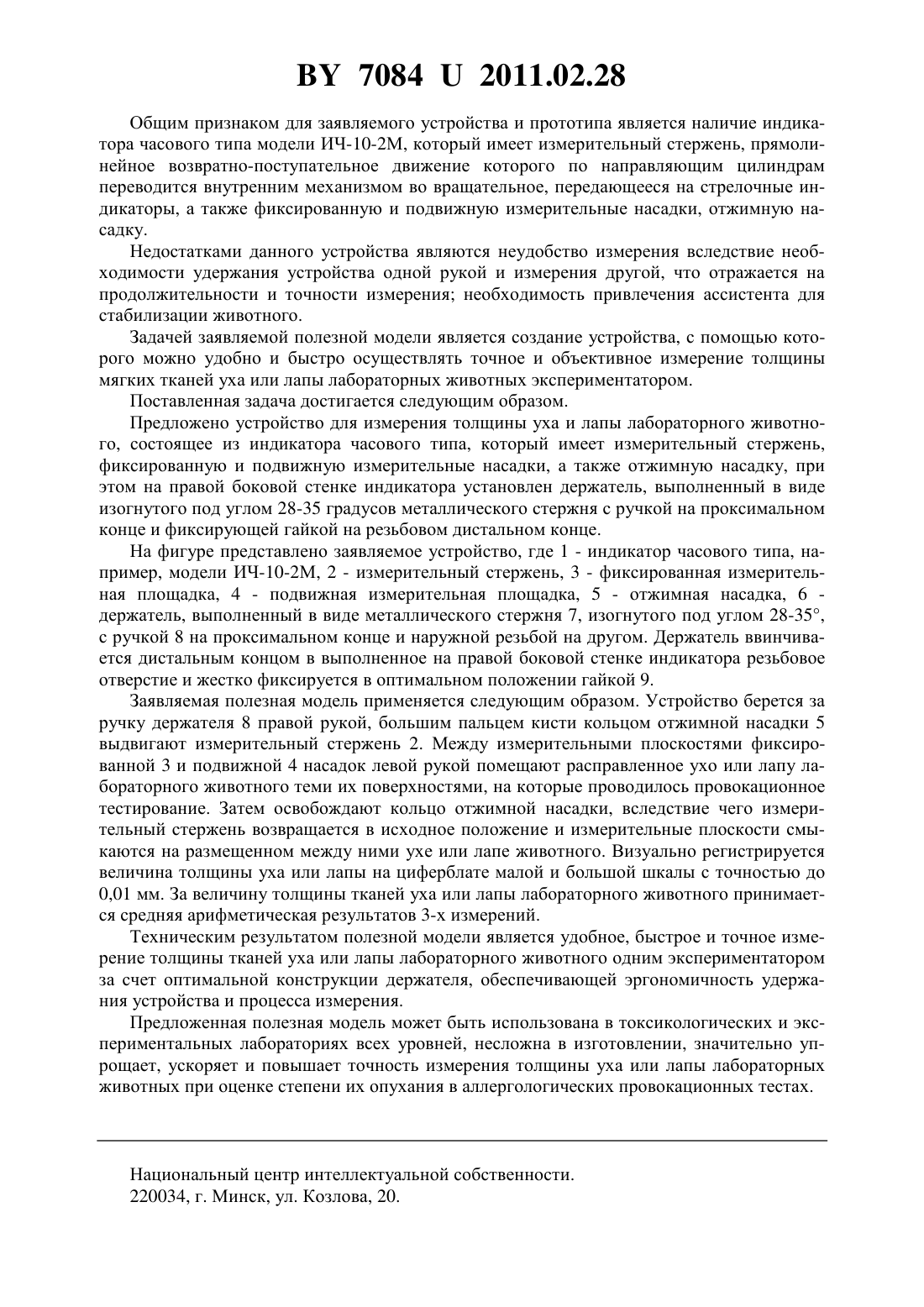

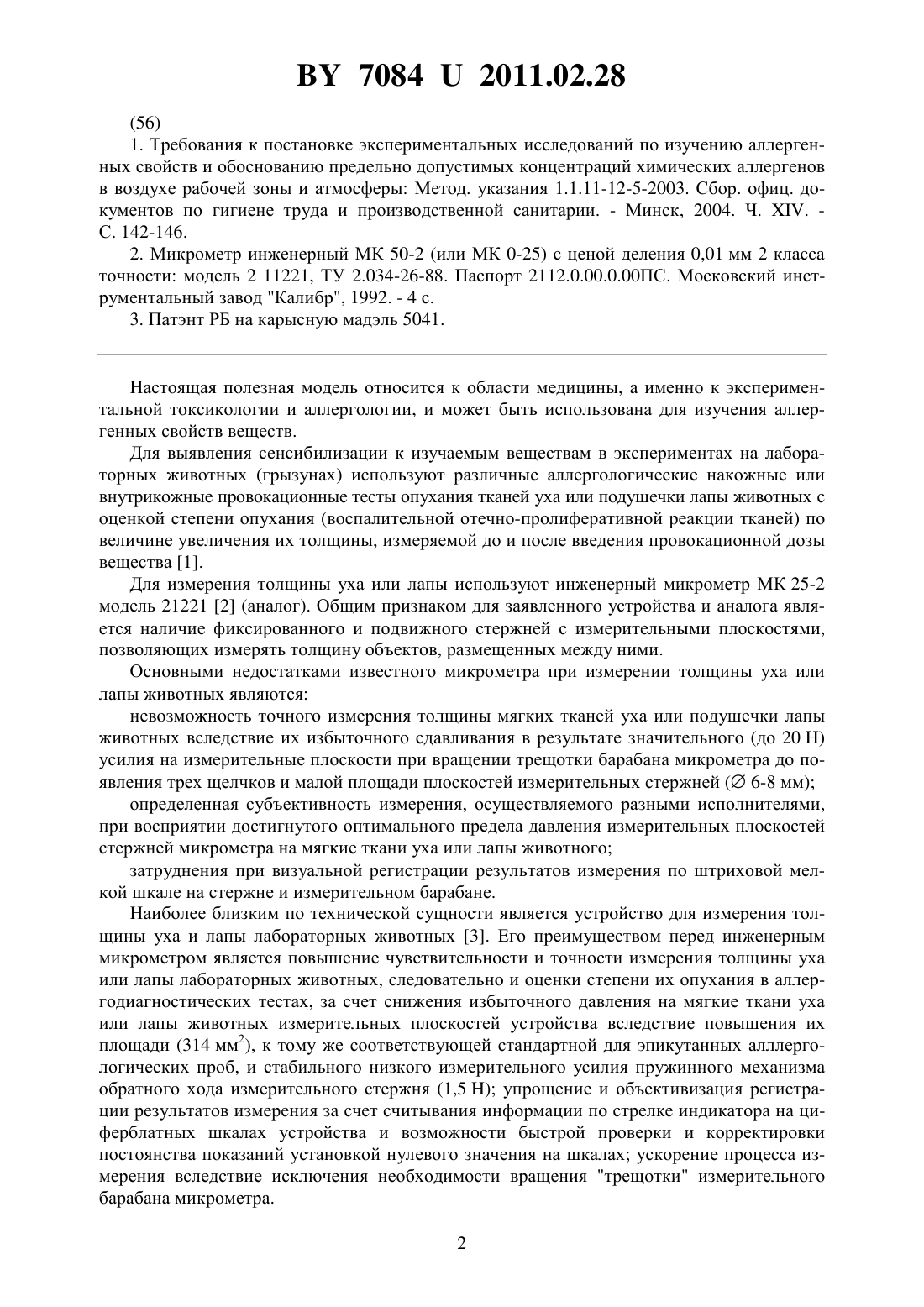

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ТОЛЩИНЫ УХА И ЛАПЫ ЛАБОРАТОРНОГО ЖИВОТНОГО(71) Заявитель Государственное учреждение Республиканский научнопрактический центр гигиены(72) Авторы Шевляков Виталий Васильевич Эрм Галина Ивановна Ушков Сергей Александрович(73) Патентообладатель Государственное учреждение Республиканский научнопрактический центр гигиены(57) Устройство для измерения толщины уха и лапы лабораторного животного, состоящее из индикатора часового типа, который имеет измерительный стержень, фиксированную и подвижную измерительные насадки, а также отжимную насадку, отличающееся тем, что на правой боковой стенке индикатора установлен держатель, выполненный в виде изогнутого под углом 28-35 металлического стержня с ручкой на проксимальном конце и наружной резьбой и фиксирующей гайкой на дистальном конце.(56) 1. Требования к постановке экспериментальных исследований по изучению аллергенных свойств и обоснованию предельно допустимых концентраций химических аллергенов в воздухе рабочей зоны и атмосферы Метод. указания 1.1.11-12-5-2003. Сбор. офиц. документов по гигиене труда и производственной санитарии. - Минск, 2004. Ч. . С. 142-146. 2. Микрометр инженерный МК 50-2 (или МК 0-25) с ценой деления 0,01 мм 2 класса точности модель 2 11221, ТУ 2.034-26-88. Паспорт 2112.0.00.0.00 ПС. Московский инструментальный завод Калибр, 1992. - 4 с. 3. Патэнт РБ на карысную мадэль 5041. Настоящая полезная модель относится к области медицины, а именно к экспериментальной токсикологии и аллергологии, и может быть использована для изучения аллергенных свойств веществ. Для выявления сенсибилизации к изучаемым веществам в экспериментах на лабораторных животных (грызунах) используют различные аллергологические накожные или внутрикожные провокационные тесты опухания тканей уха или подушечки лапы животных с оценкой степени опухания (воспалительной отечно-пролиферативной реакции тканей) по величине увеличения их толщины, измеряемой до и после введения провокационной дозы вещества 1. Для измерения толщины уха или лапы используют инженерный микрометр МК 25-2 модель 21221 2 (аналог). Общим признаком для заявленного устройства и аналога является наличие фиксированного и подвижного стержней с измерительными плоскостями,позволяющих измерять толщину объектов, размещенных между ними. Основными недостатками известного микрометра при измерении толщины уха или лапы животных являются невозможность точного измерения толщины мягких тканей уха или подушечки лапы животных вследствие их избыточного сдавливания в результате значительного (до 20 ) усилия на измерительные плоскости при вращении трещотки барабана микрометра до появления трех щелчков и малой площади плоскостей измерительных стержней ( 6-8 мм) определенная субъективность измерения, осуществляемого разными исполнителями,при восприятии достигнутого оптимального предела давления измерительных плоскостей стержней микрометра на мягкие ткани уха или лапы животного затруднения при визуальной регистрации результатов измерения по штриховой мелкой шкале на стержне и измерительном барабане. Наиболее близким по технической сущности является устройство для измерения толщины уха и лапы лабораторных животных 3. Его преимуществом перед инженерным микрометром является повышение чувствительности и точности измерения толщины уха или лапы лабораторных животных, следовательно и оценки степени их опухания в аллергодиагностических тестах, за счет снижения избыточного давления на мягкие ткани уха или лапы животных измерительных плоскостей устройства вследствие повышения их площади (314 мм 2), к тому же соответствующей стандартной для эпикутанных алллергологических проб, и стабильного низкого измерительного усилия пружинного механизма обратного хода измерительного стержня (1,5 ) упрощение и объективизация регистрации результатов измерения за счет считывания информации по стрелке индикатора на циферблатных шкалах устройства и возможности быстрой проверки и корректировки постоянства показаний установкой нулевого значения на шкалах ускорение процесса измерения вследствие исключения необходимости вращения трещотки измерительного барабана микрометра. 2 70842011.02.28 Общим признаком для заявляемого устройства и прототипа является наличие индикатора часового типа модели ИЧ-10-2 М, который имеет измерительный стержень, прямолинейное возвратно-поступательное движение которого по направляющим цилиндрам переводится внутренним механизмом во вращательное, передающееся на стрелочные индикаторы, а также фиксированную и подвижную измерительные насадки, отжимную насадку. Недостатками данного устройства являются неудобство измерения вследствие необходимости удержания устройства одной рукой и измерения другой, что отражается на продолжительности и точности измерения необходимость привлечения ассистента для стабилизации животного. Задачей заявляемой полезной модели является создание устройства, с помощью которого можно удобно и быстро осуществлять точное и объективное измерение толщины мягких тканей уха или лапы лабораторных животных экспериментатором. Поставленная задача достигается следующим образом. Предложено устройство для измерения толщины уха и лапы лабораторного животного, состоящее из индикатора часового типа, который имеет измерительный стержень,фиксированную и подвижную измерительные насадки, а такжеотжимную насадку, при этом на правой боковой стенке индикатора установлен держатель, выполненный в виде изогнутого под углом 28-35 градусов металлического стержня с ручкой на проксимальном конце и фиксирующей гайкой на резьбовом дистальном конце. На фигуре представлено заявляемое устройство, где 1 - индикатор часового типа, например, модели ИЧ-10-2 М, 2 - измерительный стержень, 3 - фиксированная измерительная площадка, 4 - подвижная измерительная площадка, 5 - отжимная насадка, 6 держатель, выполненный в виде металлического стержня 7, изогнутого под углом 28-35,с ручкой 8 на проксимальном конце и наружной резьбой на другом. Держатель ввинчивается дистальным концом в выполненное на правой боковой стенке индикатора резьбовое отверстие и жестко фиксируется в оптимальном положении гайкой 9. Заявляемая полезная модель применяется следующим образом. Устройство берется за ручку держателя 8 правой рукой, большим пальцем кисти кольцом отжимной насадки 5 выдвигают измерительный стержень 2. Между измерительными плоскостями фиксированной 3 и подвижной 4 насадок левой рукой помещают расправленное ухо или лапу лабораторного животного теми их поверхностями, на которые проводилось провокационное тестирование. Затем освобождают кольцо отжимной насадки, вследствие чего измерительный стержень возвращается в исходное положение и измерительные плоскости смыкаются на размещенном между ними ухе или лапе животного. Визуально регистрируется величина толщины уха или лапы на циферблате малой и большой шкалы с точностью до 0,01 мм. За величину толщины тканей уха или лапы лабораторного животного принимается средняя арифметическая результатов 3-х измерений. Техническим результатом полезной модели является удобное, быстрое и точное измерение толщины тканей уха или лапы лабораторного животного одним экспериментатором за счет оптимальной конструкции держателя, обеспечивающей эргономичность удержания устройства и процесса измерения. Предложенная полезная модель может быть использована в токсикологических и экспериментальных лабораториях всех уровней, несложна в изготовлении, значительно упрощает, ускоряет и повышает точность измерения толщины уха или лапы лабораторных животных при оценке степени их опухания в аллергологических провокационных тестах. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
