Каток самоходный вибрационный

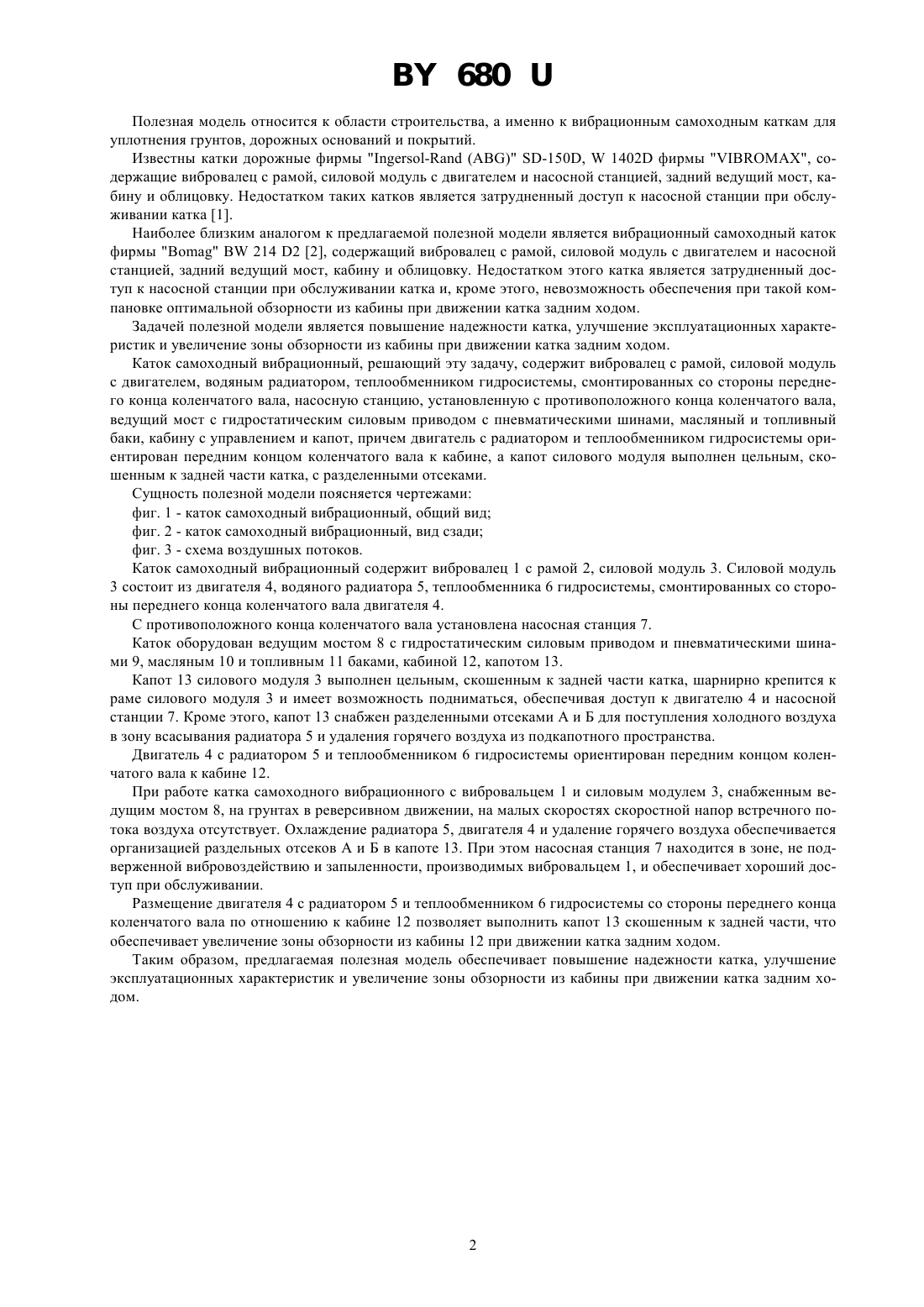

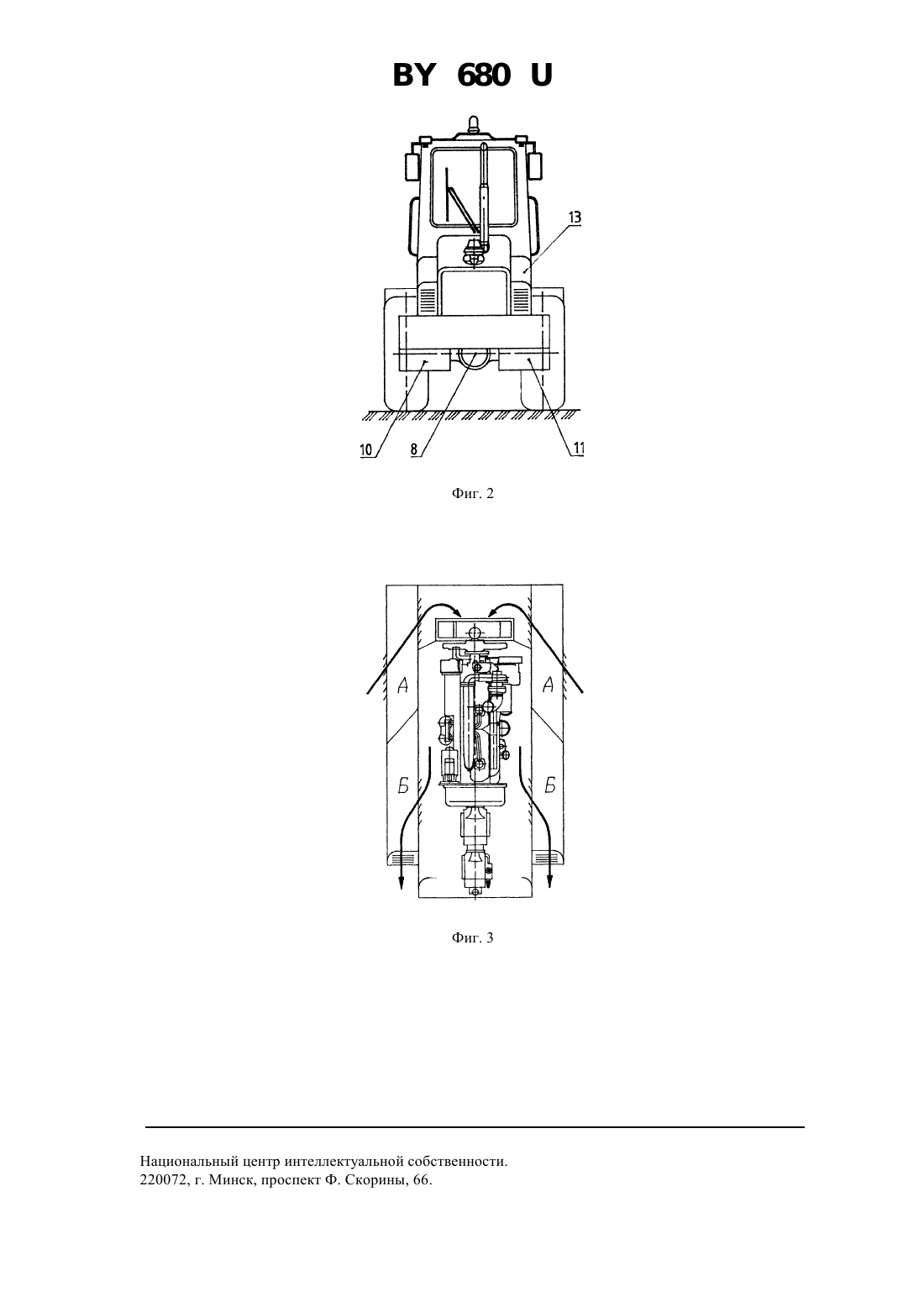

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Амкодор-Ударник(73) Патентообладатель Открытое акционерное общество Амкодор-Ударник(57) Каток самоходный вибрационный, содержащий вибровалец с рамой, силовой модуль с двигателем, водяным радиатором и теплообменником гидросистемы, смонтированного со стороны переднего конца коленчатого вала, насосную станцию, установленную с противоположного конца коленчатого вала, ведущий мост с гидростатическим силовым приводом с пневматическими шинами, масляный и топливный баки, кабину с управлением и капот, отличающийся тем, что двигатель с радиаторами и теплообменником гидросистемы ориентирован передним концом коленчатого вала к кабине, а капот силового модуля выполнен цельным,скошенным к задней части катка, с разделенными отсеками. 680 Полезная модель относится к области строительства, а именно к вибрационным самоходным каткам для уплотнения грунтов, дорожных оснований и покрытий. Известны катки дорожные фирмы --150,1402 фирмы , содержащие вибровалец с рамой, силовой модуль с двигателем и насосной станцией, задний ведущий мост, кабину и облицовку. Недостатком таких катков является затрудненный доступ к насосной станции при обслуживании катка 1. Наиболее близким аналогом к предлагаемой полезной модели является вибрационный самоходный каток фирмы 214 2 2, содержащий вибровалец с рамой, силовой модуль с двигателем и насосной станцией, задний ведущий мост, кабину и облицовку. Недостатком этого катка является затрудненный доступ к насосной станции при обслуживании катка и, кроме этого, невозможность обеспечения при такой компановке оптимальной обзорности из кабины при движении катка задним ходом. Задачей полезной модели является повышение надежности катка, улучшение эксплуатационных характеристик и увеличение зоны обзорности из кабины при движении катка задним ходом. Каток самоходный вибрационный, решающий эту задачу, содержит вибровалец с рамой, силовой модуль с двигателем, водяным радиатором, теплообменником гидросистемы, смонтированных со стороны переднего конца коленчатого вала, насосную станцию, установленную с противоположного конца коленчатого вала,ведущий мост с гидростатическим силовым приводом с пневматическими шинами, масляный и топливный баки, кабину с управлением и капот, причем двигатель с радиатором и теплообменником гидросистемы ориентирован передним концом коленчатого вала к кабине, а капот силового модуля выполнен цельным, скошенным к задней части катка, с разделенными отсеками. Сущность полезной модели поясняется чертежами фиг. 1 - каток самоходный вибрационный, общий вид фиг. 2 - каток самоходный вибрационный, вид сзади фиг. 3 - схема воздушных потоков. Каток самоходный вибрационный содержит вибровалец 1 с рамой 2, силовой модуль 3. Силовой модуль 3 состоит из двигателя 4, водяного радиатора 5, теплообменника 6 гидросистемы, смонтированных со стороны переднего конца коленчатого вала двигателя 4. С противоположного конца коленчатого вала установлена насосная станция 7. Каток оборудован ведущим мостом 8 с гидростатическим силовым приводом и пневматическими шинами 9, масляным 10 и топливным 11 баками, кабиной 12, капотом 13. Капот 13 силового модуля 3 выполнен цельным, скошенным к задней части катка, шарнирно крепится к раме силового модуля 3 и имеет возможность подниматься, обеспечивая доступ к двигателю 4 и насосной станции 7. Кроме этого, капот 13 снабжен разделенными отсеками А и Б для поступления холодного воздуха в зону всасывания радиатора 5 и удаления горячего воздуха из подкапотного пространства. Двигатель 4 с радиатором 5 и теплообменником 6 гидросистемы ориентирован передним концом коленчатого вала к кабине 12. При работе катка самоходного вибрационного с вибровальцем 1 и силовым модулем 3, снабженным ведущим мостом 8, на грунтах в реверсивном движении, на малых скоростях скоростной напор встречного потока воздуха отсутствует. Охлаждение радиатора 5, двигателя 4 и удаление горячего воздуха обеспечивается организацией раздельных отсеков А и Б в капоте 13. При этом насосная станция 7 находится в зоне, не подверженной вибровоздействию и запыленности, производимых вибровальцем 1, и обеспечивает хороший доступ при обслуживании. Размещение двигателя 4 с радиатором 5 и теплообменником 6 гидросистемы со стороны переднего конца коленчатого вала по отношению к кабине 12 позволяет выполнить капот 13 скошенным к задней части, что обеспечивает увеличение зоны обзорности из кабины 12 при движении катка задним ходом. Таким образом, предлагаемая полезная модель обеспечивает повышение надежности катка, улучшение эксплуатационных характеристик и увеличение зоны обзорности из кабины при движении катка задним ходом. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
