Теплоизоляционный элемент

Номер патента: U 6557

Опубликовано: 30.10.2010

Автор: Акулич Александр Викторович

Скачать PDF файл.

Текст

Смотреть все

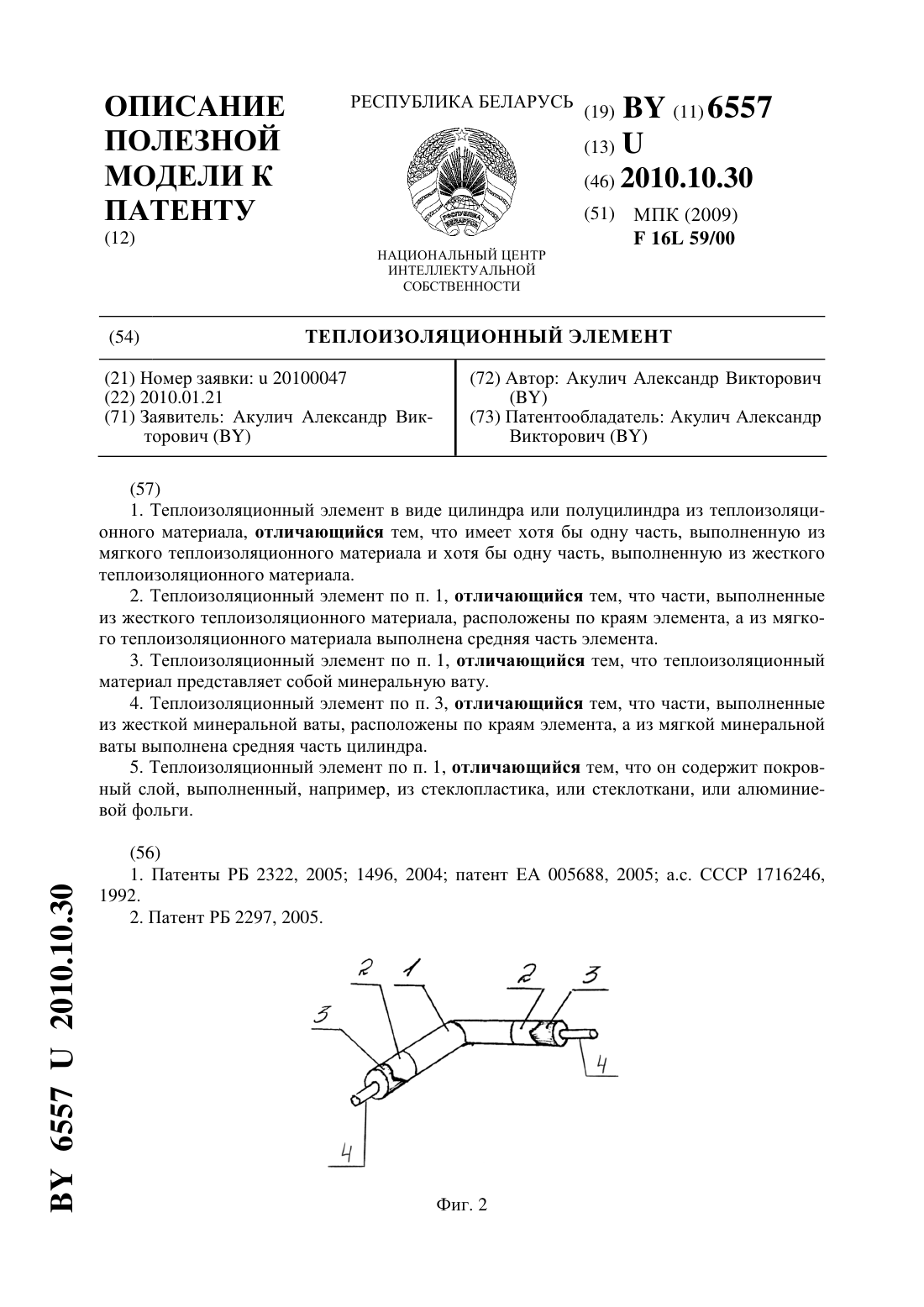

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Акулич Александр Викторович(72) Автор Акулич Александр Викторович(73) Патентообладатель Акулич Александр Викторович(57) 1. Теплоизоляционный элемент в виде цилиндра или полуцилиндра из теплоизоляционного материала, отличающийся тем, что имеет хотя бы одну часть, выполненную из мягкого теплоизоляционного материала и хотя бы одну часть, выполненную из жесткого теплоизоляционного материала. 2. Теплоизоляционный элемент по п. 1, отличающийся тем, что части, выполненные из жесткого теплоизоляционного материала, расположены по краям элемента, а из мягкого теплоизоляционного материала выполнена средняя часть элемента. 3. Теплоизоляционный элемент по п. 1, отличающийся тем, что теплоизоляционный материал представляет собой минеральную вату. 4. Теплоизоляционный элемент по п. 3, отличающийся тем, что части, выполненные из жесткой минеральной ваты, расположены по краям элемента, а из мягкой минеральной ваты выполнена средняя часть цилиндра. 5. Теплоизоляционный элемент по п. 1, отличающийся тем, что он содержит покровный слой, выполненный, например, из стеклопластика, или стеклоткани, или алюминиевой фольги. 65572010.10.30 Полезная модель относится к средствам защиты строительных конструкций, применяемым, в частности, для обеспечения теплоизоляции. Известно большое количество строительных теплоизолирующих элементов, содержащих теплоизолирующие слои 1. Наиболее близким аналогом является теплоизоляционная конструкция для трубопровода, описанная в 2, представляющая собой конструкцию из двух полуцилиндров, расположенных друг над другом, внутренняя поверхность которых выполнена с покрытием из листового материала с прикрепленным к нему теплоизоляционным слоем из волокнистого или нетканого материала, а наружная поверхность полуцилиндров выполнена только с покрытием из листового материала. Задачей данной полезной модели является создание тепловой изоляции не только прямых участков трубопроводов отопления, горячей и холодной воды, но и гнутых криволинейных участков трубопроводов, например отводов. Поставленная задача в заявляемом теплоизоляционном элементе, выполненном в виде цилиндра или полуцилиндра из теплоизоляционного материала, решена тем, что указанный теплоизоляционный элемент имеет хотя бы одну часть, выполненную из мягкого теплоизоляционного материала и хотя бы одну часть, выполненную из жесткого теплоизоляционного материала. Части теплоизоляционного элемента, выполненные из жесткого теплоизоляционного материала, расположены, предпочтительно, по краям элемента, а из мягкого теплоизоляционного материала выполнена средняя часть элемента. Части теплоизоляционного элемента выполнены, предпочтительно, из минеральной ваты. Части теплоизоляционного элемента, выполненные из жесткой минеральной ваты,расположены, предпочтительно, по краям элемента, а из мягкой минеральной ваты выполнена средняя часть элемента. Теплоизоляционный элемент, предпочтительно, дополнительно содержит покровный слой, выполненный из различных материалов, например стеклопластика, или стеклоткани или облицован алюминиевой фольгой. Длина теплоизоляционного элемента составляет, предпочтительно, 1 метр. На чертежах представлены неограничивающие примеры реализации заявленной полезной модели. На фиг. 1 схематически показан пример реализации заявленной полезной модели на трубопроводе. На фиг. 2 схематически показан пример реализации заявленной полезной модели на отводе. Теплоизоляционный элемент, представленный на фиг. 1, выполнен в виде цилиндра и содержит часть 1, выполненную из мягкого теплоизоляционного материала, части 2, выполненные из жесткого теплоизоляционного материала, и покровный слой 3. Теплоизоляционный элемент представлен на прямолинейном участке трубопровода 4. В данном примере, часть 1 выполнена из мягкой минеральной ваты плотностью 50 кг/м 3, а части 2 выполнены из жесткой минеральной ваты плотностью 75 кг/м 3. В данном примере часть 1 расположена в середине теплоизоляционного элемента, а части 2 расположены на концах элемента. В зависимости от вида условий эксплуатации, покровный слой 3 может быть выполнен из различных материалов из стеклопластика, стеклоткани или облицован фольгой. Теплоизоляционный элемент, представленный на фиг. 2, выполнен в виде цилиндра и содержит часть 1, выполненную из мягкого теплоизоляционного материала, части 2, выполненные из жесткого теплоизоляционного материала и покровный слой 3. Теплоизоляционный элемент представлен на гнутом участке трубопровода 4 типа отвод. 65572010.10.30 В данном примере часть 1 выполнена из мягкой минеральной ваты плотностью 50 кг/м 3, а части 2 выполнены из жесткой минеральной ваты плотностью 75 кг/м 3. В данном примере часть 1 расположена в середине, а части 2 расположены на концах теплоизоляционного элемента. Благодаря наличию части 1 из мягкой минеральной ваты в средней части теплоизоляционного элемента возможно его размещение на гнутых, криволинейных участках трубопровода 4, причем часть 1 размещена в области изгиба трубопровода, а части 2 - на прямолинейных его участках. В зависимости от вида условий эксплуатации, покровный слой 3 может быть выполнен из различных материалов из стеклопластика, стеклоткани или облицован фольгой. В зависимости от конфигурации трубопровода 4 теплоизоляционный элемент может содержать несколько частей 1 для нескольких изгибов (на чертежах не показано). В ином варианте реализации теплоизоляционный элемент может быть выполнен в виде полуцилиндров (на чертежах не показано), которые устанавливают попарно друг против друга. Монтаж заявленных теплоизоляционных элементов производят, устанавливая части из жесткой минеральной ваты на прямых участках трубопровода, а части из мягкой минеральной ваты на изогнутых участках трубопровода. Затем поперечные и продольные стыки герметизируют специальной лентой. Таким образом, в данной полезной модели решена задача создания теплоизоляционного элемента, создающего тепловую изоляцию не только прямых участков трубопроводов отопления, горячей и холодной воды, но и гнутых, криволинейных участков трубопроводов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3

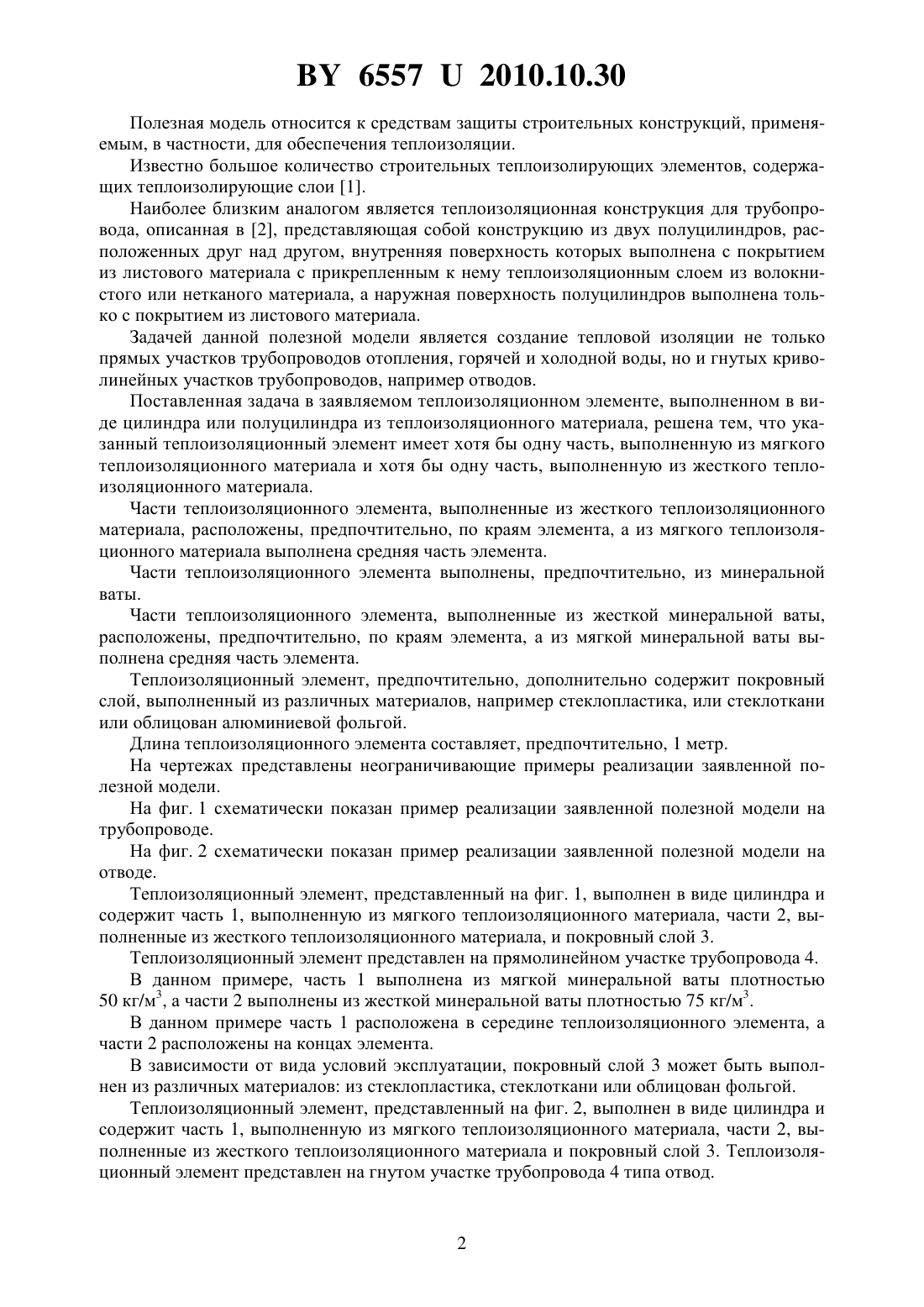

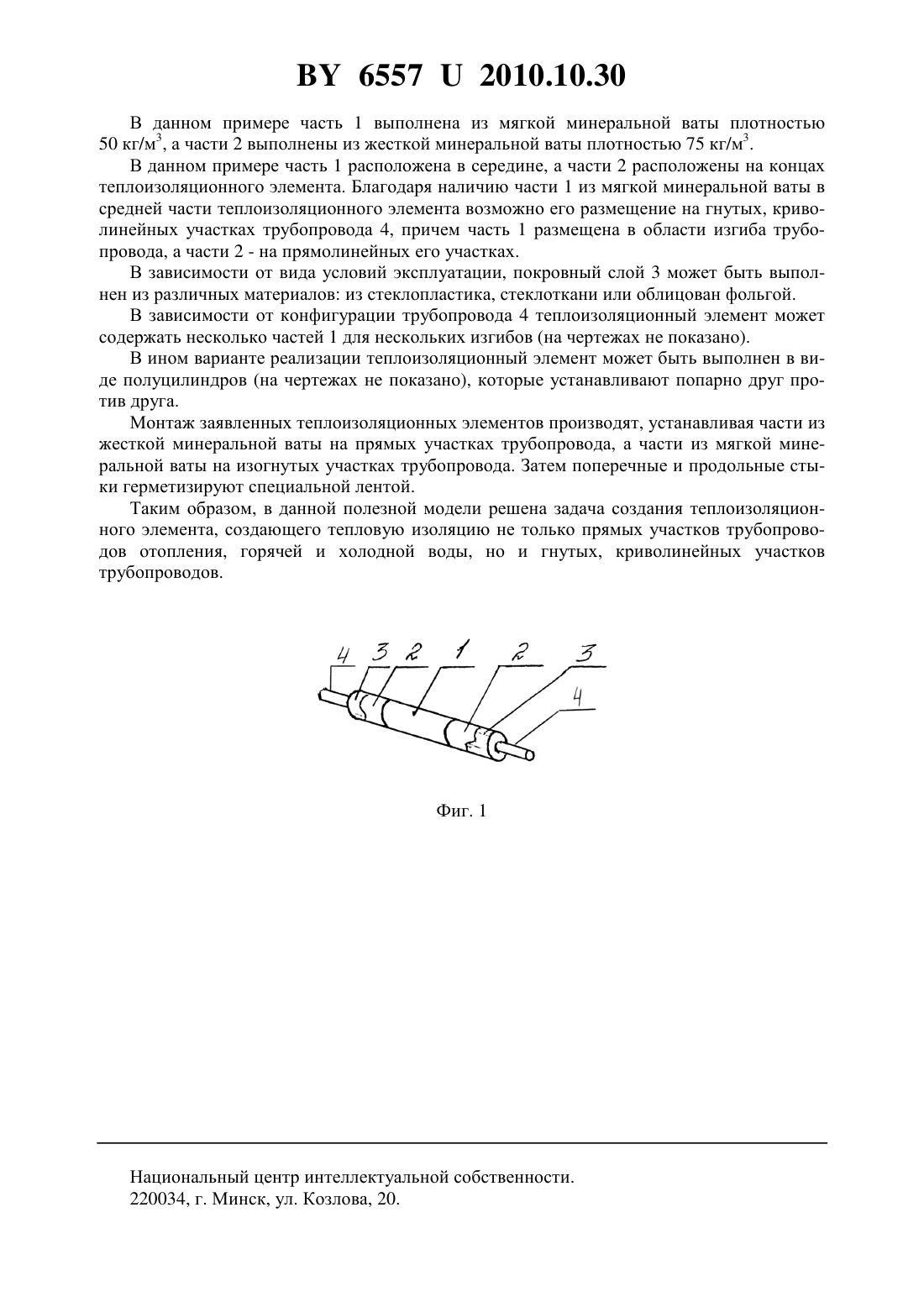

МПК / Метки

МПК: F16L 59/00

Метки: элемент, теплоизоляционный
