Рыхлитель почвы

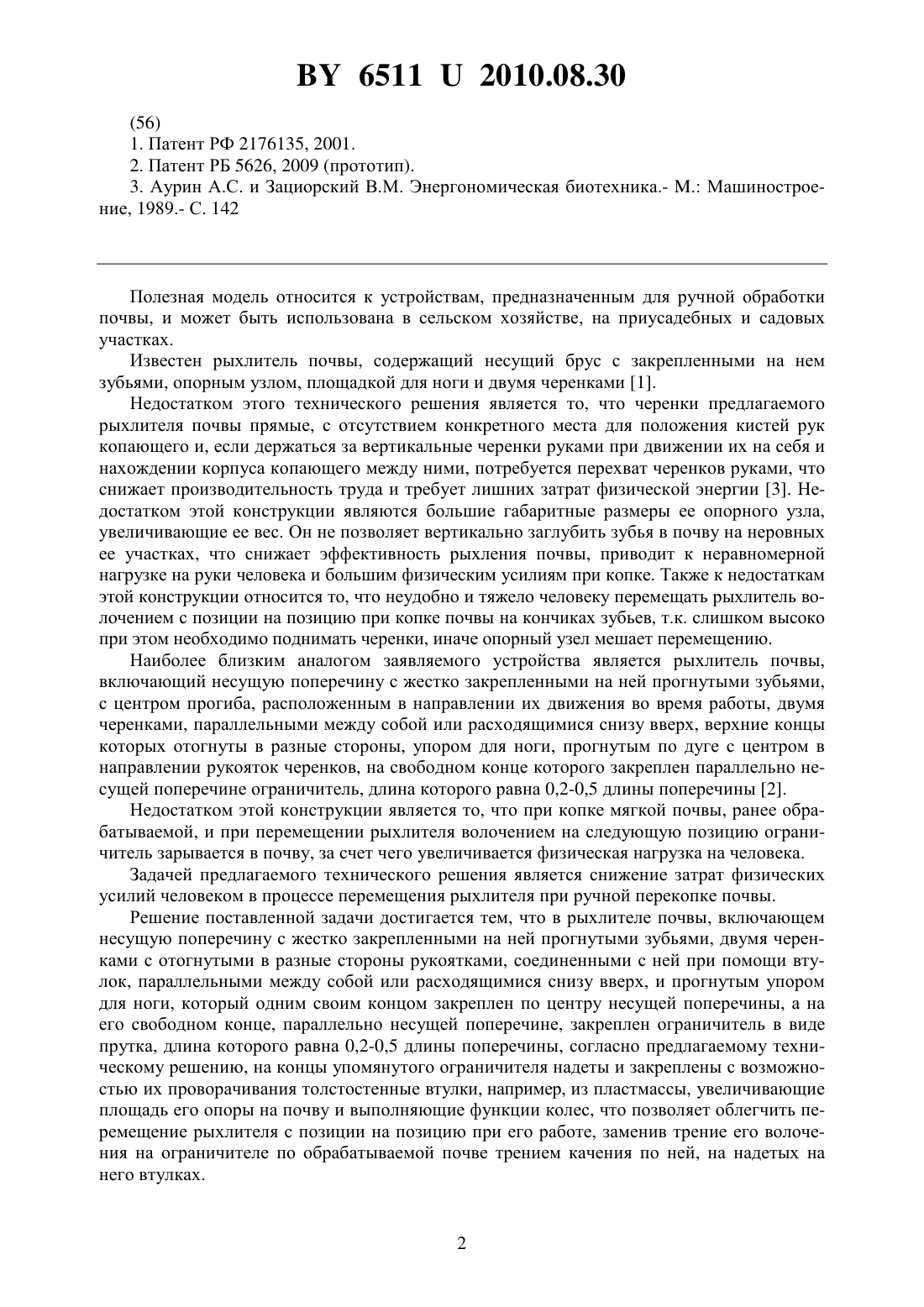

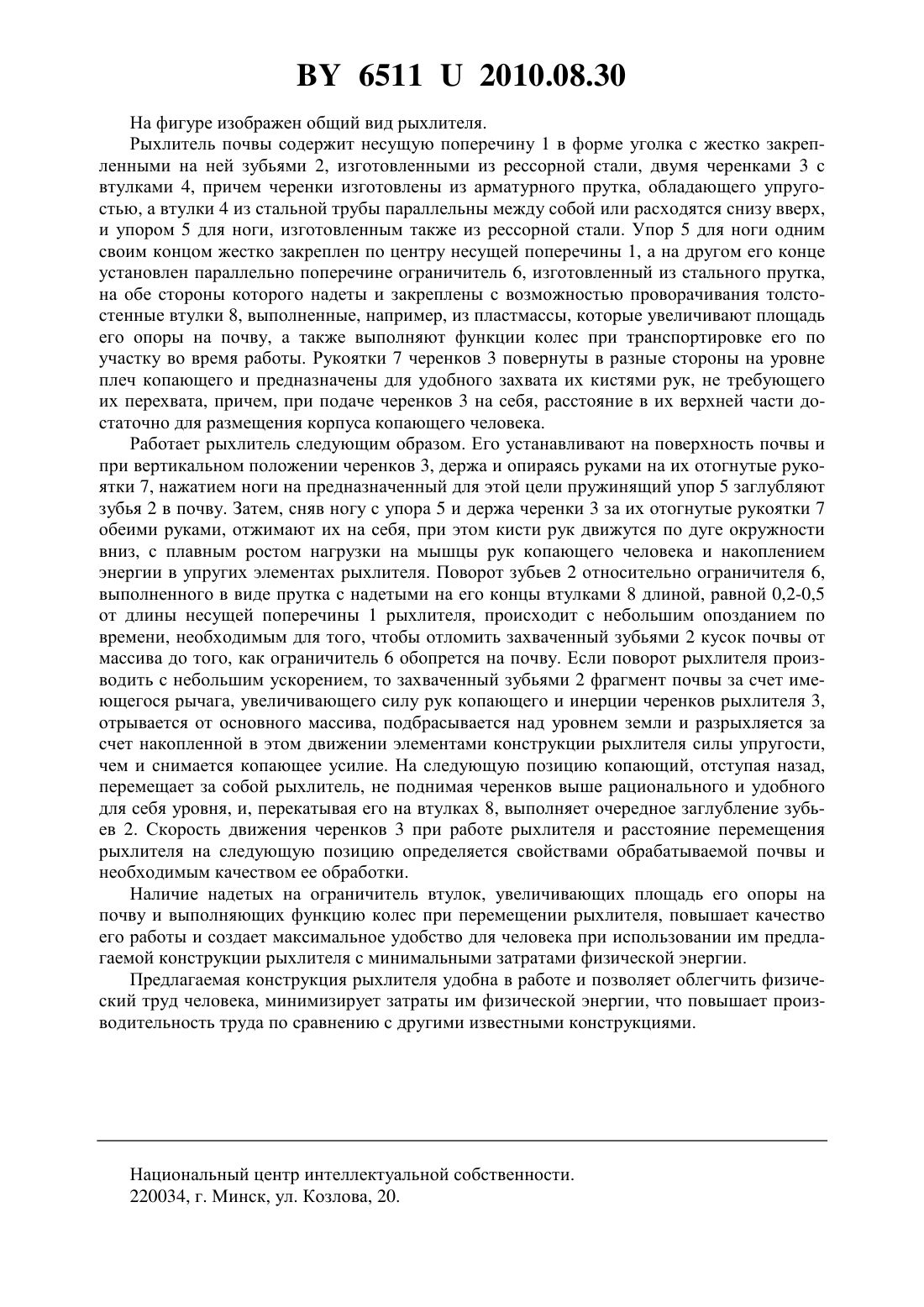

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Ботяновский Сергей Николаевич Ботяновский Сергей Сергеевич(72) Авторы Ботяновский Сергей Николаевич Ботяновский Сергей Сергеевич(73) Патентообладатели Ботяновский Сергей Николаевич Ботяновский Сергей Сергеевич(57) Рыхлитель почвы, включающий несущую поперечину с жестко закрепленными на ней зубьями, двумя черенками, параллельными между собой или расходящимися снизу вверх,и упором для ноги, который одним своим концом закреплен по центру несущей поперечины, а на другом конце упора, параллельно несущей поперечине, закреплен ограничитель, длина которого равна 0,2-0,5 длины поперечины, а верхние части черенков отогнуты в противоположные стороны, выполняя функции рукояток, причем зубья рыхлителя прогнуты по дуге окружности радиусом 3-4 м с центром в направлении их движения при его работе, отличающийся тем, что упор для ноги прогнут по дуге окружности радиусом 2-3 м с центром в направлении расположения рукояток черенков, и тем, что на ограничитель, с обеих его сторон, надеты и закреплены с возможностью проворачивания втулки, увеличивающие площадь его опоры на почву и выполняющие функции колес при его перемещении. Полезная модель относится к устройствам, предназначенным для ручной обработки почвы, и может быть использована в сельском хозяйстве, на приусадебных и садовых участках. Известен рыхлитель почвы, содержащий несущий брус с закрепленными на нем зубьями, опорным узлом, площадкой для ноги и двумя черенками 1. Недостатком этого технического решения является то, что черенки предлагаемого рыхлителя почвы прямые, с отсутствием конкретного места для положения кистей рук копающего и, если держаться за вертикальные черенки руками при движении их на себя и нахождении корпуса копающего между ними, потребуется перехват черенков руками, что снижает производительность труда и требует лишних затрат физической энергии 3. Недостатком этой конструкции являются большие габаритные размеры ее опорного узла,увеличивающие ее вес. Он не позволяет вертикально заглубить зубья в почву на неровных ее участках, что снижает эффективность рыхления почвы, приводит к неравномерной нагрузке на руки человека и большим физическим усилиям при копке. Также к недостаткам этой конструкции относится то, что неудобно и тяжело человеку перемещать рыхлитель волочением с позиции на позицию при копке почвы на кончиках зубьев, т.к. слишком высоко при этом необходимо поднимать черенки, иначе опорный узел мешает перемещению. Наиболее близким аналогом заявляемого устройства является рыхлитель почвы,включающий несущую поперечину с жестко закрепленными на ней прогнутыми зубьями,с центром прогиба, расположенным в направлении их движения во время работы, двумя черенками, параллельными между собой или расходящимися снизу вверх, верхние концы которых отогнуты в разные стороны, упором для ноги, прогнутым по дуге с центром в направлении рукояток черенков, на свободном конце которого закреплен параллельно несущей поперечине ограничитель, длина которого равна 0,2-0,5 длины поперечины 2. Недостатком этой конструкции является то, что при копке мягкой почвы, ранее обрабатываемой, и при перемещении рыхлителя волочением на следующую позицию ограничитель зарывается в почву, за счет чего увеличивается физическая нагрузка на человека. Задачей предлагаемого технического решения является снижение затрат физических усилий человеком в процессе перемещения рыхлителя при ручной перекопке почвы. Решение поставленной задачи достигается тем, что в рыхлителе почвы, включающем несущую поперечину с жестко закрепленными на ней прогнутыми зубьями, двумя черенками с отогнутыми в разные стороны рукоятками, соединенными с ней при помощи втулок, параллельными между собой или расходящимися снизу вверх, и прогнутым упором для ноги, который одним своим концом закреплен по центру несущей поперечины, а на его свободном конце, параллельно несущей поперечине, закреплен ограничитель в виде прутка, длина которого равна 0,2-0,5 длины поперечины, согласно предлагаемому техническому решению, на концы упомянутого ограничителя надеты и закреплены с возможностью их проворачивания толстостенные втулки, например, из пластмассы, увеличивающие площадь его опоры на почву и выполняющие функции колес, что позволяет облегчить перемещение рыхлителя с позиции на позицию при его работе, заменив трение его волочения на ограничителе по обрабатываемой почве трением качения по ней, на надетых на него втулках. 65112010.08.30 На фигуре изображен общий вид рыхлителя. Рыхлитель почвы содержит несущую поперечину 1 в форме уголка с жестко закрепленными на ней зубьями 2, изготовленными из рессорной стали, двумя черенками 3 с втулками 4, причем черенки изготовлены из арматурного прутка, обладающего упругостью,а втулки 4 из стальной трубы параллельны между собой или расходятся снизу вверх,и упором 5 для ноги, изготовленным также из рессорной стали. Упор 5 для ноги одним своим концом жестко закреплен по центру несущей поперечины 1, а на другом его конце установлен параллельно поперечине ограничитель 6, изготовленный из стального прутка,на обе стороны которого надеты и закреплены с возможностью проворачивания толстостенные втулки 8, выполненные, например, из пластмассы, которые увеличивают площадь его опоры на почву, а также выполняют функции колес при транспортировке его по участку во время работы. Рукоятки 7 черенков 3 повернуты в разные стороны на уровне плеч копающего и предназначены для удобного захвата их кистями рук, не требующего их перехвата, причем, при подаче черенков 3 на себя, расстояние в их верхней части достаточно для размещения корпуса копающего человека. Работает рыхлитель следующим образом. Его устанавливают на поверхность почвы и при вертикальном положении черенков 3, держа и опираясь руками на их отогнутые рукоятки 7, нажатием ноги на предназначенный для этой цели пружинящий упор 5 заглубляют зубья 2 в почву. Затем, сняв ногу с упора 5 и держа черенки 3 за их отогнутые рукоятки 7 обеими руками, отжимают их на себя, при этом кисти рук движутся по дуге окружности вниз, с плавным ростом нагрузки на мышцы рук копающего человека и накоплением энергии в упругих элементах рыхлителя. Поворот зубьев 2 относительно ограничителя 6,выполненного в виде прутка с надетыми на его концы втулками 8 длиной, равной 0,2-0,5 от длины несущей поперечины 1 рыхлителя, происходит с небольшим опозданием по времени, необходимым для того, чтобы отломить захваченный зубьями 2 кусок почвы от массива до того, как ограничитель 6 обопрется на почву. Если поворот рыхлителя производить с небольшим ускорением, то захваченный зубьями 2 фрагмент почвы за счет имеющегося рычага, увеличивающего силу рук копающего и инерции черенков рыхлителя 3,отрывается от основного массива, подбрасывается над уровнем земли и разрыхляется за счет накопленной в этом движении элементами конструкции рыхлителя силы упругости,чем и снимается копающее усилие. На следующую позицию копающий, отступая назад,перемещает за собой рыхлитель, не поднимая черенков выше рационального и удобного для себя уровня, и, перекатывая его на втулках 8, выполняет очередное заглубление зубьев 2. Скорость движения черенков 3 при работе рыхлителя и расстояние перемещения рыхлителя на следующую позицию определяется свойствами обрабатываемой почвы и необходимым качеством ее обработки. Наличие надетых на ограничитель втулок, увеличивающих площадь его опоры на почву и выполняющих функцию колес при перемещении рыхлителя, повышает качество его работы и создает максимальное удобство для человека при использовании им предлагаемой конструкции рыхлителя с минимальными затратами физической энергии. Предлагаемая конструкция рыхлителя удобна в работе и позволяет облегчить физический труд человека, минимизирует затраты им физической энергии, что повышает производительность труда по сравнению с другими известными конструкциями. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
