Рыхлитель для мелиоративных работ

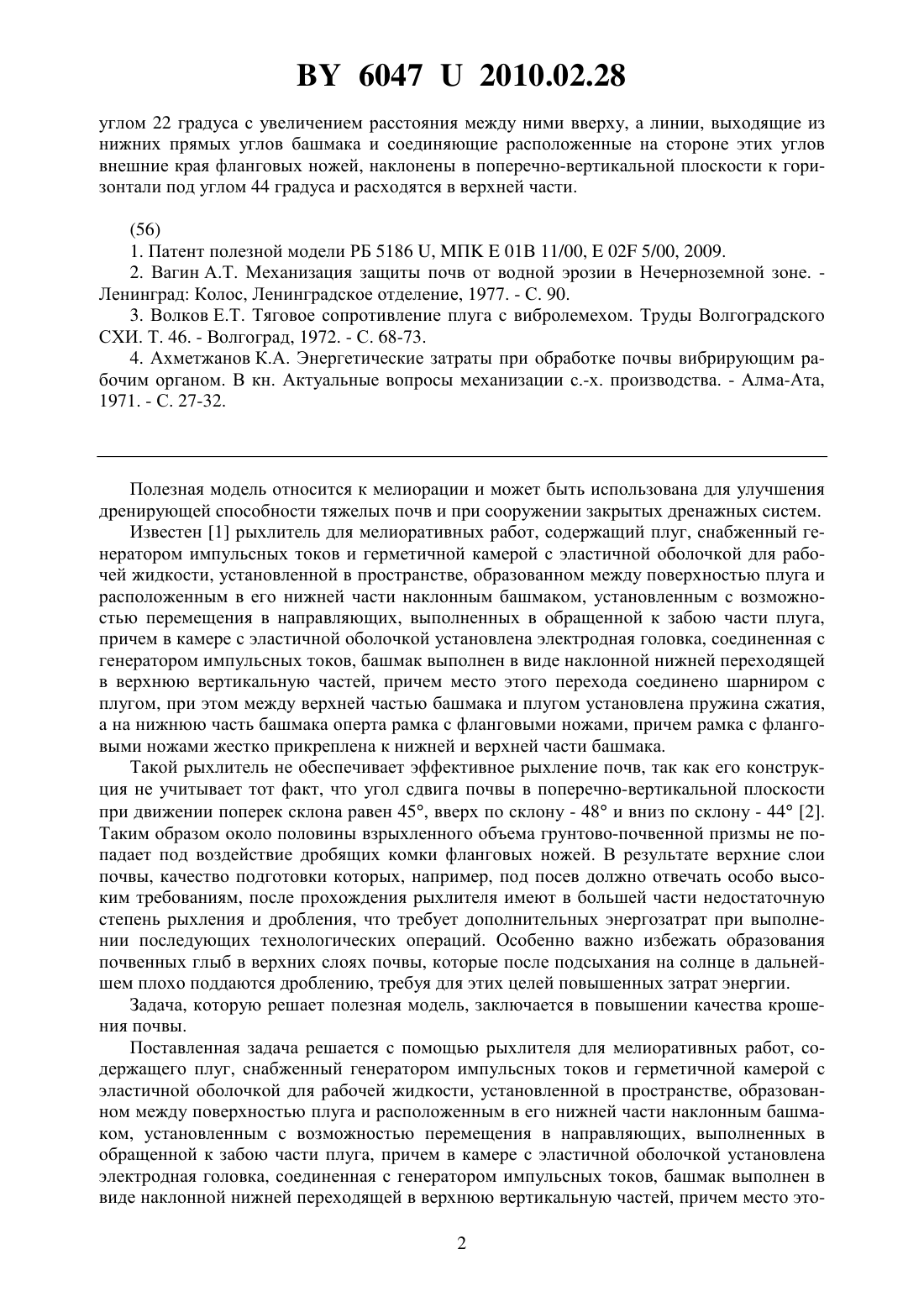

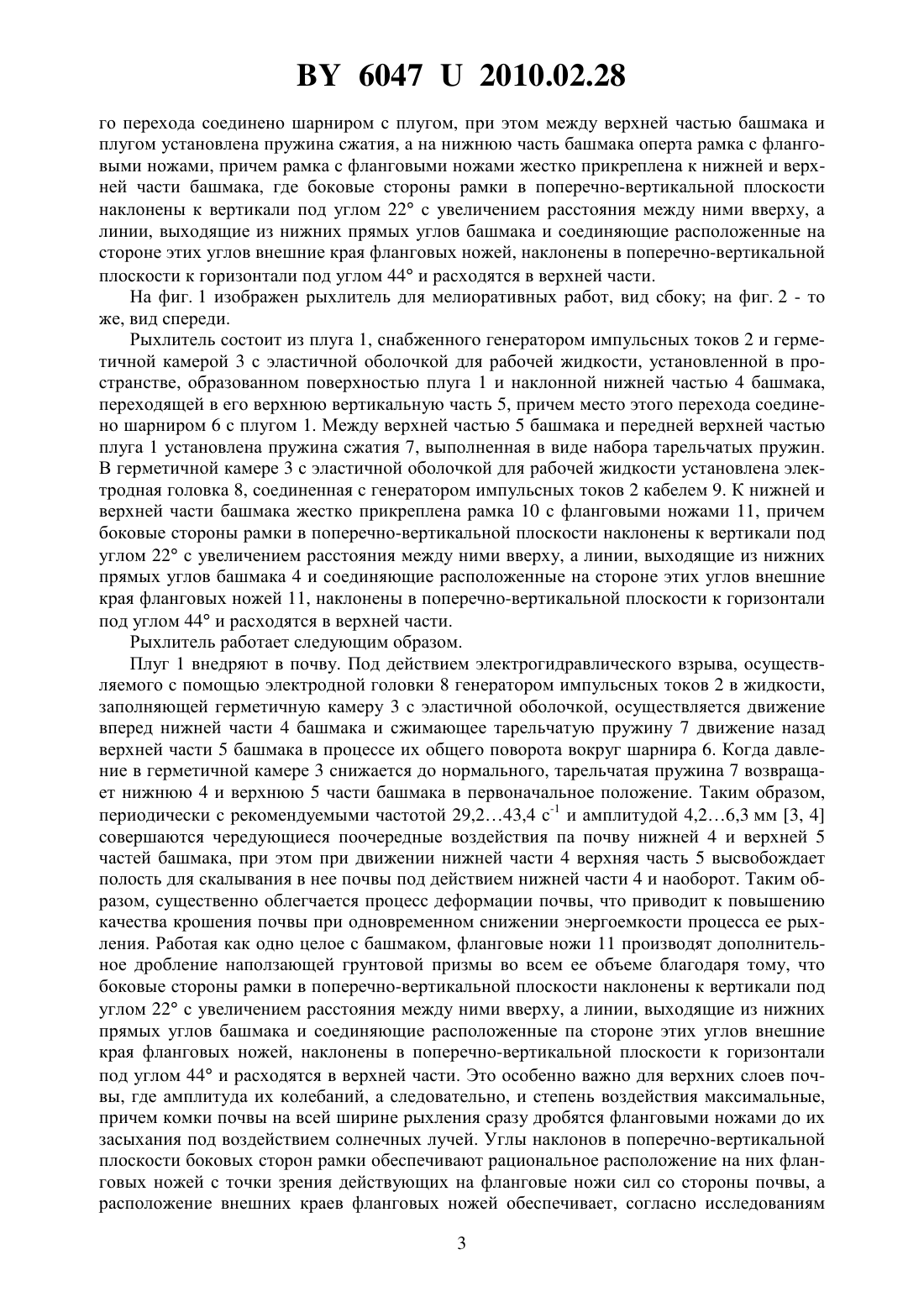

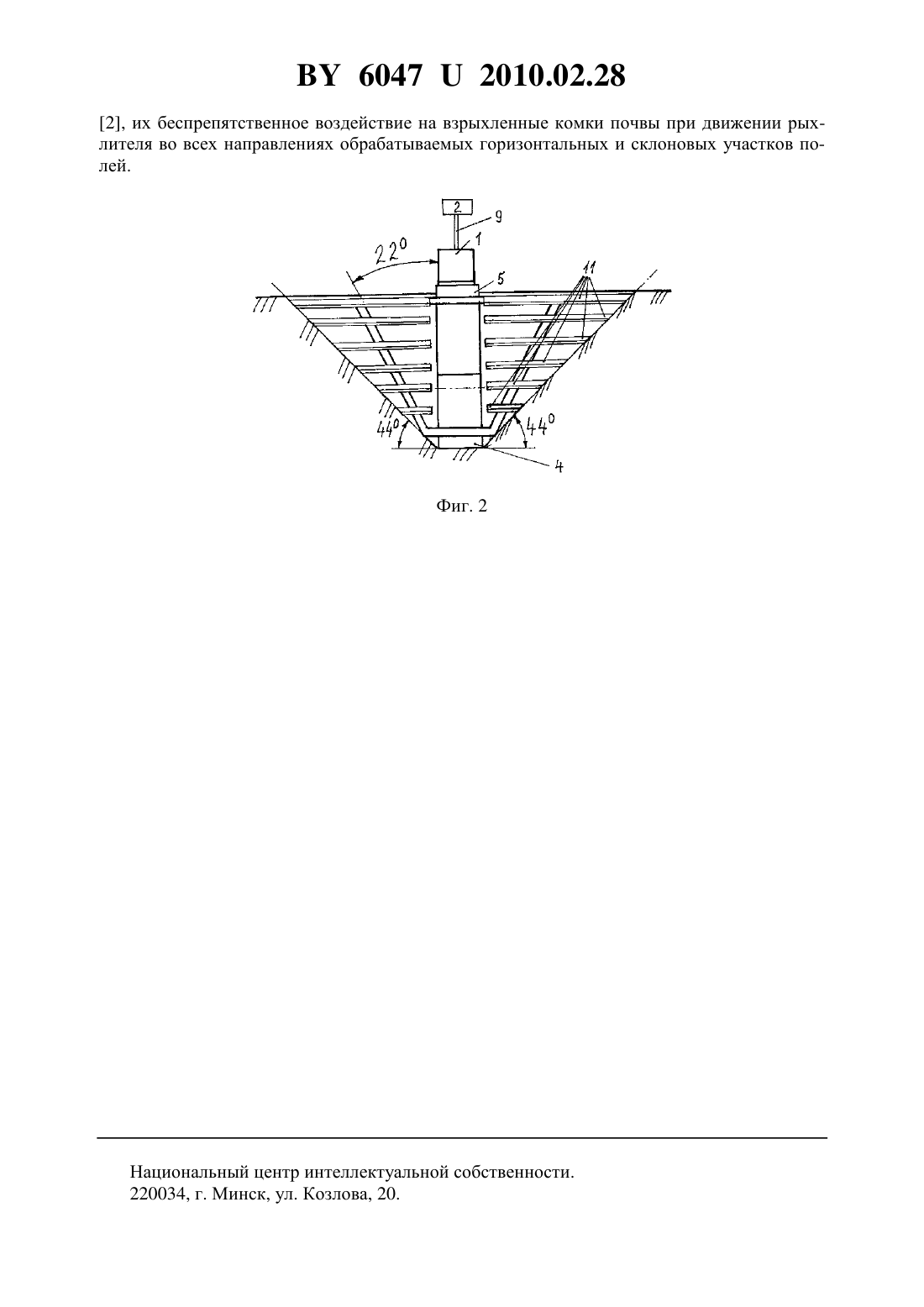

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РЫХЛИТЕЛЬ ДЛЯ МЕЛИОРАТИВНЫХ РАБОТ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Основин Виктор Николаевич Агейчик Валерий Александрович Мальцевич Наталья Викторовна(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Рыхлитель для мелиоративных работ, содержащий плуг, снабженный генератором импульсных токов и герметичной камерой с эластичной оболочкой для рабочей жидкости,установленной в пространстве, образованном между поверхностью плуга и расположенным в его нижней части наклонным башмаком, установленным с возможностью перемещения в направляющих, выполненных в обращенной к забою части плуга, причем в камере с эластичной оболочкой установлена электродная головка, соединенная с генератором импульсных токов, башмак выполнен в виде наклонной нижней переходящей в верхнюю вертикальную частей, причем место этого перехода соединено шарниром с плугом, при этом между верхней частью башмака и плугом установлена пружина сжатия, а на нижнюю часть башмака оперта рамка с фланговыми ножами, причем рамка с фланговыми ножами жестко прикреплена к нижней и верхней части башмака, отличающийся тем, что боковые стороны рамки в поперечно-вертикальной плоскости наклонены к вертикали под 60472010.02.28 углом 22 градуса с увеличением расстояния между ними вверху, а линии, выходящие из нижних прямых углов башмака и соединяющие расположенные на стороне этих углов внешние края фланговых ножей, наклонены в поперечно-вертикальной плоскости к горизонтали под углом 44 градуса и расходятся в верхней части.(56) 1. Патент полезной модели РБ 5186 , П 01 В 11/00,02 5/00, 2009. 2. Вагин А.Т. Механизация защиты почв от водной эрозии в Нечерноземной зоне. Ленинград Колос, Ленинградское отделение, 1977. - С. 90. 3. Волков Е.Т. Тяговое сопротивление плуга с вибролемехом. Труды Волгоградского СХИ. Т. 46. - Волгоград, 1972. - С. 68-73. 4. Ахметжанов К.А. Энергетические затраты при обработке почвы вибрирующим рабочим органом. В кн. Актуальные вопросы механизации с.-х. производства. - Алма-Ата,1971. - С. 27-32. Полезная модель относится к мелиорации и может быть использована для улучшения дренирующей способности тяжелых почв и при сооружении закрытых дренажных систем. Известен 1 рыхлитель для мелиоративных работ, содержащий плуг, снабженный генератором импульсных токов и герметичной камерой с эластичной оболочкой для рабочей жидкости, установленной в пространстве, образованном между поверхностью плуга и расположенным в его нижней части наклонным башмаком, установленным с возможностью перемещения в направляющих, выполненных в обращенной к забою части плуга,причем в камере с эластичной оболочкой установлена электродная головка, соединенная с генератором импульсных токов, башмак выполнен в виде наклонной нижней переходящей в верхнюю вертикальную частей, причем место этого перехода соединено шарниром с плугом, при этом между верхней частью башмака и плугом установлена пружина сжатия,а на нижнюю часть башмака оперта рамка с фланговыми ножами, причем рамка с фланговыми ножами жестко прикреплена к нижней и верхней части башмака. Такой рыхлитель не обеспечивает эффективное рыхление почв, так как его конструкция не учитывает тот факт, что угол сдвига почвы в поперечно-вертикальной плоскости при движении поперек склона равен 45, вверх по склону - 48 и вниз по склону - 44 2. Таким образом около половины взрыхленного объема грунтово-почвенной призмы не попадает под воздействие дробящих комки фланговых ножей. В результате верхние слои почвы, качество подготовки которых, например, под посев должно отвечать особо высоким требованиям, после прохождения рыхлителя имеют в большей части недостаточную степень рыхления и дробления, что требует дополнительных энергозатрат при выполнении последующих технологических операций. Особенно важно избежать образования почвенных глыб в верхних слоях почвы, которые после подсыхания на солнце в дальнейшем плохо поддаются дроблению, требуя для этих целей повышенных затрат энергии. Задача, которую решает полезная модель, заключается в повышении качества крошения почвы. Поставленная задача решается с помощью рыхлителя для мелиоративных работ, содержащего плуг, снабженный генератором импульсных токов и герметичной камерой с эластичной оболочкой для рабочей жидкости, установленной в пространстве, образованном между поверхностью плуга и расположенным в его нижней части наклонным башмаком, установленным с возможностью перемещения в направляющих, выполненных в обращенной к забою части плуга, причем в камере с эластичной оболочкой установлена электродная головка, соединенная с генератором импульсных токов, башмак выполнен в виде наклонной нижней переходящей в верхнюю вертикальную частей, причем место это 2 60472010.02.28 го перехода соединено шарниром с плугом, при этом между верхней частью башмака и плугом установлена пружина сжатия, а на нижнюю часть башмака оперта рамка с фланговыми ножами, причем рамка с фланговыми ножами жестко прикреплена к нижней и верхней части башмака, где боковые стороны рамки в поперечно-вертикальной плоскости наклонены к вертикали под углом 22 с увеличением расстояния между ними вверху, а линии, выходящие из нижних прямых углов башмака и соединяющие расположенные на стороне этих углов внешние края фланговых ножей, наклонены в поперечно-вертикальной плоскости к горизонтали под углом 44 и расходятся в верхней части. На фиг. 1 изображен рыхлитель для мелиоративных работ, вид сбоку на фиг. 2 - то же, вид спереди. Рыхлитель состоит из плуга 1, снабженного генератором импульсных токов 2 и герметичной камерой 3 с эластичной оболочкой для рабочей жидкости, установленной в пространстве, образованном поверхностью плуга 1 и наклонной нижней частью 4 башмака,переходящей в его верхнюю вертикальную часть 5, причем место этого перехода соединено шарниром 6 с плугом 1. Между верхней частью 5 башмака и передней верхней частью плуга 1 установлена пружина сжатия 7, выполненная в виде набора тарельчатых пружин. В герметичной камере 3 с эластичной оболочкой для рабочей жидкости установлена электродная головка 8, соединенная с генератором импульсных токов 2 кабелем 9. К нижней и верхней части башмака жестко прикреплена рамка 10 с фланговыми ножами 11, причем боковые стороны рамки в поперечно-вертикальной плоскости наклонены к вертикали под углом 22 с увеличением расстояния между ними вверху, а линии, выходящие из нижних прямых углов башмака 4 и соединяющие расположенные на стороне этих углов внешние края фланговых ножей 11, наклонены в поперечно-вертикальной плоскости к горизонтали под углом 44 и расходятся в верхней части. Рыхлитель работает следующим образом. Плуг 1 внедряют в почву. Под действием электрогидравлического взрыва, осуществляемого с помощью электродной головки 8 генератором импульсных токов 2 в жидкости,заполняющей герметичную камеру 3 с эластичной оболочкой, осуществляется движение вперед нижней части 4 башмака и сжимающее тарельчатую пружину 7 движение назад верхней части 5 башмака в процессе их общего поворота вокруг шарнира 6. Когда давление в герметичной камере 3 снижается до нормального, тарельчатая пружина 7 возвращает нижнюю 4 и верхнюю 5 части башмака в первоначальное положение. Таким образом,периодически с рекомендуемыми частотой 29,243,4 с-1 и амплитудой 4,26,3 мм 3, 4 совершаются чередующиеся поочередные воздействия па почву нижней 4 и верхней 5 частей башмака, при этом при движении нижней части 4 верхняя часть 5 высвобождает полость для скалывания в нее почвы под действием нижней части 4 и наоборот. Таким образом, существенно облегчается процесс деформации почвы, что приводит к повышению качества крошения почвы при одновременном снижении энергоемкости процесса ее рыхления. Работая как одно целое с башмаком, фланговые ножи 11 производят дополнительное дробление наползающей грунтовой призмы во всем ее объеме благодаря тому, что боковые стороны рамки в поперечно-вертикальной плоскости наклонены к вертикали под углом 22 с увеличением расстояния между ними вверху, а линии, выходящие из нижних прямых углов башмака и соединяющие расположенные па стороне этих углов внешние края фланговых ножей, наклонены в поперечно-вертикальной плоскости к горизонтали под углом 44 и расходятся в верхней части. Это особенно важно для верхних слоев почвы, где амплитуда их колебаний, а следовательно, и степень воздействия максимальные,причем комки почвы на всей ширине рыхления сразу дробятся фланговыми ножами до их засыхания под воздействием солнечных лучей. Углы наклонов в поперечно-вертикальной плоскости боковых сторон рамки обеспечивают рациональное расположение на них фланговых ножей с точки зрения действующих на фланговые ножи сил со стороны почвы, а расположение внешних краев фланговых ножей обеспечивает, согласно исследованиям 3 60472010.02.28 2, их беспрепятственное воздействие на взрыхленные комки почвы при движении рыхлителя во всех направлениях обрабатываемых горизонтальных и склоновых участков полей. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
