Теплоагрегат универсальный

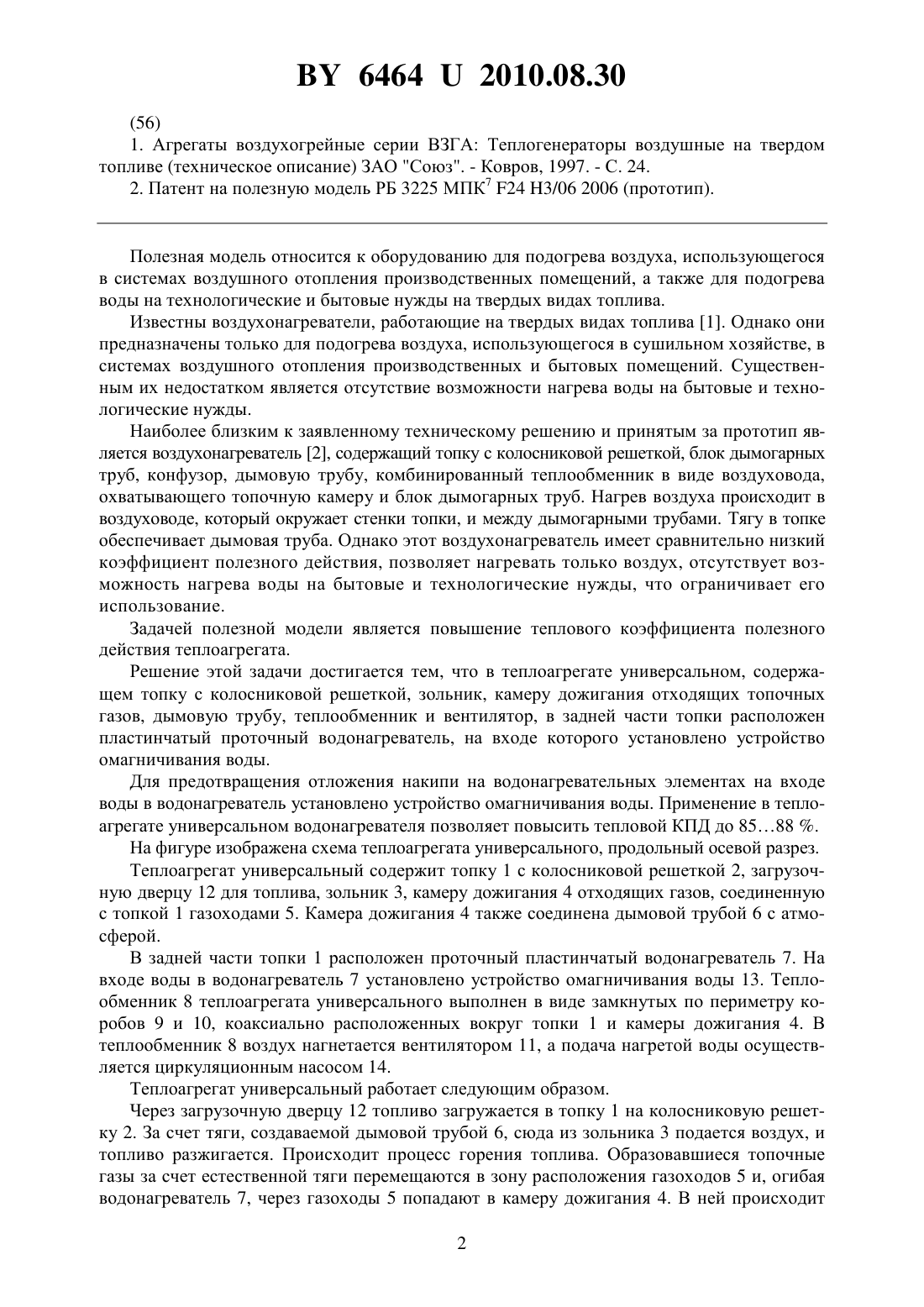

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Самосюк Владимир Георгиевич Чеботарев Валерий Петрович Барановский Иван Васильевич Жданович Венедикт Иванович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Теплоагрегат универсальный, содержащий топку с колосниковой решеткой, зольник,камеру дожигания отходящих топочных газов, дымовую трубу, теплообменник и вентилятор, отличающийся тем, что в задней части топки расположен пластинчатый проточный водонагреватель, на входе которого установлено устройство омагничивания воды.(56) 1. Агрегаты воздухогрейные серии ВЗГА Теплогенераторы воздушные на твердом топливе (техническое описание) ЗАО Союз. - Ковров, 1997. - С. 24. 2. Патент на полезную модель РБ 3225 МПК 7 24 3/06 2006 (прототип). Полезная модель относится к оборудованию для подогрева воздуха, использующегося в системах воздушного отопления производственных помещений, а также для подогрева воды на технологические и бытовые нужды на твердых видах топлива. Известны воздухонагреватели, работающие на твердых видах топлива 1. Однако они предназначены только для подогрева воздуха, использующегося в сушильном хозяйстве, в системах воздушного отопления производственных и бытовых помещений. Существенным их недостатком является отсутствие возможности нагрева воды на бытовые и технологические нужды. Наиболее близким к заявленному техническому решению и принятым за прототип является воздухонагреватель 2, содержащий топку с колосниковой решеткой, блок дымогарных труб, конфузор, дымовую трубу, комбинированный теплообменник в виде воздуховода,охватывающего топочную камеру и блок дымогарных труб. Нагрев воздуха происходит в воздуховоде, который окружает стенки топки, и между дымогарными трубами. Тягу в топке обеспечивает дымовая труба. Однако этот воздухонагреватель имеет сравнительно низкий коэффициент полезного действия, позволяет нагревать только воздух, отсутствует возможность нагрева воды на бытовые и технологические нужды, что ограничивает его использование. Задачей полезной модели является повышение теплового коэффициента полезного действия теплоагрегата. Решение этой задачи достигается тем, что в теплоагрегате универсальном, содержащем топку с колосниковой решеткой, зольник, камеру дожигания отходящих топочных газов, дымовую трубу, теплообменник и вентилятор, в задней части топки расположен пластинчатый проточный водонагреватель, на входе которого установлено устройство омагничивания воды. Для предотвращения отложения накипи на водонагревательных элементах на входе воды в водонагреватель установлено устройство омагничивания воды. Применение в теплоагрегате универсальном водонагревателя позволяет повысить тепловой КПД до 8588 . На фигуре изображена схема теплоагрегата универсального, продольный осевой разрез. Теплоагрегат универсальный содержит топку 1 с колосниковой решеткой 2, загрузочную дверцу 12 для топлива, зольник 3, камеру дожигания 4 отходящих газов, соединенную с топкой 1 газоходами 5. Камера дожигания 4 также соединена дымовой трубой 6 с атмосферой. В задней части топки 1 расположен проточный пластинчатый водонагреватель 7. На входе воды в водонагреватель 7 установлено устройство омагничивания воды 13. Теплообменник 8 теплоагрегата универсального выполнен в виде замкнутых по периметру коробов 9 и 10, коаксиально расположенных вокруг топки 1 и камеры дожигания 4. В теплообменник 8 воздух нагнетается вентилятором 11, а подача нагретой воды осуществляется циркуляционным насосом 14. Теплоагрегат универсальный работает следующим образом. Через загрузочную дверцу 12 топливо загружается в топку 1 на колосниковую решетку 2. За счет тяги, создаваемой дымовой трубой 6, сюда из зольника 3 подается воздух, и топливо разжигается. Происходит процесс горения топлива. Образовавшиеся топочные газы за счет естественной тяги перемещаются в зону расположения газоходов 5 и, огибая водонагреватель 7, через газоходы 5 попадают в камеру дожигания 4. В ней происходит 2 64642010.08.30 догорание горючих компонентов топочных газов, которые через дымовую трубу 6 выходят наружу. Холодный воздух нагнетается вентилятором 11 между коробом 9 и наружной поверхностью камеры дожигания 4. Огибая камеру дожигания 4, воздух проходит между коробом 10 и наружной поверхностью топки 1. Из короба 9 нагретый воздух подается потребителю. Нагрев воды в теплоагрегате универсальном происходит в проточном пластинчатом водонагревателе 7, расположенном в задней части топки 1. На входе воды в водонагреватель 7 установлено устройство омагничивания воды 13 в потоке, которое создает в потоке воды магнитное поле, препятствующее образованию накипи на водонагревательных элементах и трубах. Магнитное поле преобразует растворенные соли кальция и магния в кристаллические пластины, предотвращая накипь на поверхностях водонагревательных элементов. Нагретая вода циркуляционным насосом 14 перекачивается в бак-аккумулятор(не показан). Использование теплоагрегата универсального повышает его тепловой коэффициент полезного действия до 8588 , так как позволяет не только обогреть воздухом производственное помещение, но и подогреть воду на технологические и бытовые нужды, используя твердые виды топлива. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
