Рыхлитель почвы

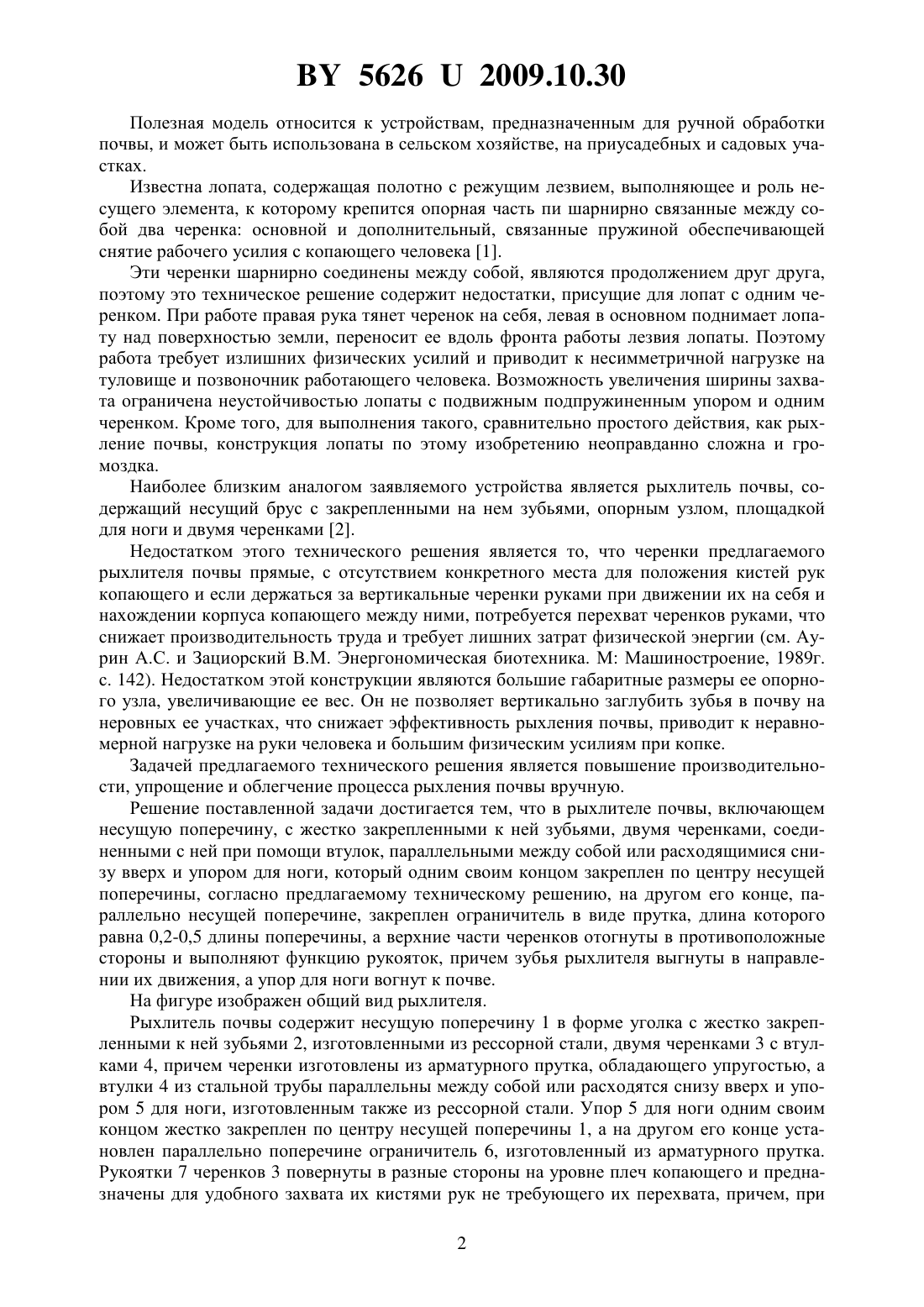

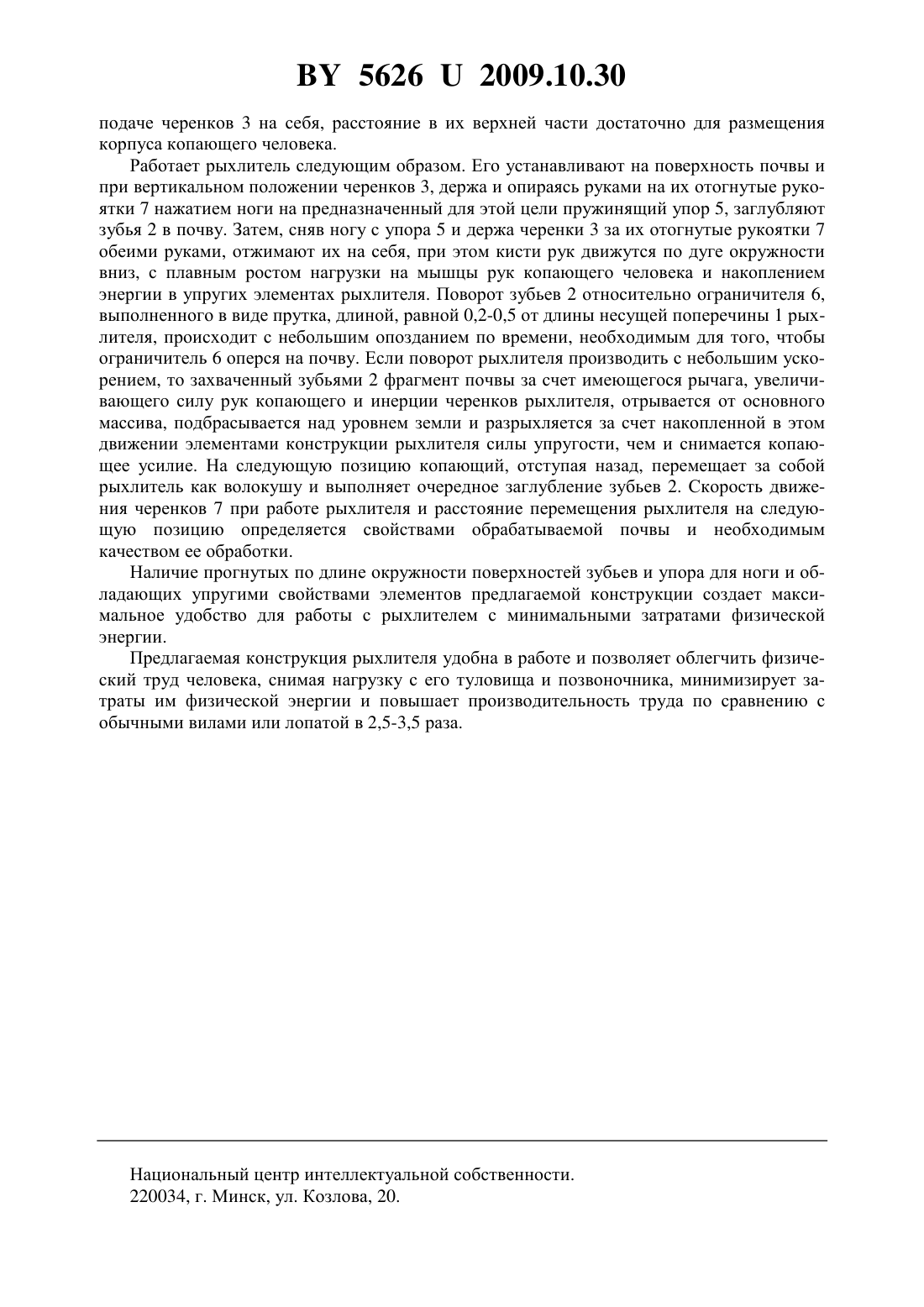

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Ботяновский Сергей Николаевич(72) Автор Ботяновский Сергей Николаевич(73) Патентообладатель Ботяновский Сергей Николаевич(57) Рыхлитель почвы, включающий несущую поперечину, с жестко закрепленными к ней зубьями, двумя черенками параллельными между собой или расходящимися снизу вверх и упором для ноги, который одним своим концом закреплен по центру несущей поперечины, отличающийся тем, что на другом конце упора, параллельно несущей поперечине,закреплен ограничитель, длина которого равна 0,2-0,5 длины поперечины, а верхние части черенков отогнуты в противоположные стороны выполняя функции рукояток, причем зубья рыхлителя прогнуты по дуге окружности радиусом 3-4 (м) с центром в направлении их движения при его работе, а упор для ноги прогнут по дуге окружности радиусом 34 (м) с центром в направлении расположения рукояток черенков. 56262009.10.30 Полезная модель относится к устройствам, предназначенным для ручной обработки почвы, и может быть использована в сельском хозяйстве, на приусадебных и садовых участках. Известна лопата, содержащая полотно с режущим лезвием, выполняющее и роль несущего элемента, к которому крепится опорная часть пи шарнирно связанные между собой два черенка основной и дополнительный, связанные пружиной обеспечивающей снятие рабочего усилия с копающего человека 1. Эти черенки шарнирно соединены между собой, являются продолжением друг друга,поэтому это техническое решение содержит недостатки, присущие для лопат с одним черенком. При работе правая рука тянет черенок на себя, левая в основном поднимает лопату над поверхностью земли, переносит ее вдоль фронта работы лезвия лопаты. Поэтому работа требует излишних физических усилий и приводит к несимметричной нагрузке на туловище и позвоночник работающего человека. Возможность увеличения ширины захвата ограничена неустойчивостью лопаты с подвижным подпружиненным упором и одним черенком. Кроме того, для выполнения такого, сравнительно простого действия, как рыхление почвы, конструкция лопаты по этому изобретению неоправданно сложна и громоздка. Наиболее близким аналогом заявляемого устройства является рыхлитель почвы, содержащий несущий брус с закрепленными на нем зубьями, опорным узлом, площадкой для ноги и двумя черенками 2. Недостатком этого технического решения является то, что черенки предлагаемого рыхлителя почвы прямые, с отсутствием конкретного места для положения кистей рук копающего и если держаться за вертикальные черенки руками при движении их на себя и нахождении корпуса копающего между ними, потребуется перехват черенков руками, что снижает производительность труда и требует лишних затрат физической энергии (см. Аурин А.С. и Зациорский В.М. Энергономическая биотехника. М Машиностроение, 1989 г. с. 142). Недостатком этой конструкции являются большие габаритные размеры ее опорного узла, увеличивающие ее вес. Он не позволяет вертикально заглубить зубья в почву на неровных ее участках, что снижает эффективность рыхления почвы, приводит к неравномерной нагрузке на руки человека и большим физическим усилиям при копке. Задачей предлагаемого технического решения является повышение производительности, упрощение и облегчение процесса рыхления почвы вручную. Решение поставленной задачи достигается тем, что в рыхлителе почвы, включающем несущую поперечину, с жестко закрепленными к ней зубьями, двумя черенками, соединенными с ней при помощи втулок, параллельными между собой или расходящимися снизу вверх и упором для ноги, который одним своим концом закреплен по центру несущей поперечины, согласно предлагаемому техническому решению, на другом его конце, параллельно несущей поперечине, закреплен ограничитель в виде прутка, длина которого равна 0,2-0,5 длины поперечины, а верхние части черенков отогнуты в противоположные стороны и выполняют функцию рукояток, причем зубья рыхлителя выгнуты в направлении их движения, а упор для ноги вогнут к почве. На фигуре изображен общий вид рыхлителя. Рыхлитель почвы содержит несущую поперечину 1 в форме уголка с жестко закрепленными к ней зубьями 2, изготовленными из рессорной стали, двумя черенками 3 с втулками 4, причем черенки изготовлены из арматурного прутка, обладающего упругостью, а втулки 4 из стальной трубы параллельны между собой или расходятся снизу вверх и упором 5 для ноги, изготовленным также из рессорной стали. Упор 5 для ноги одним своим концом жестко закреплен по центру несущей поперечины 1, а на другом его конце установлен параллельно поперечине ограничитель 6, изготовленный из арматурного прутка. Рукоятки 7 черенков 3 повернуты в разные стороны на уровне плеч копающего и предназначены для удобного захвата их кистями рук не требующего их перехвата, причем, при 2 56262009.10.30 подаче черенков 3 на себя, расстояние в их верхней части достаточно для размещения корпуса копающего человека. Работает рыхлитель следующим образом. Его устанавливают на поверхность почвы и при вертикальном положении черенков 3, держа и опираясь руками на их отогнутые рукоятки 7 нажатием ноги на предназначенный для этой цели пружинящий упор 5, заглубляют зубья 2 в почву. Затем, сняв ногу с упора 5 и держа черенки 3 за их отогнутые рукоятки 7 обеими руками, отжимают их на себя, при этом кисти рук движутся по дуге окружности вниз, с плавным ростом нагрузки на мышцы рук копающего человека и накоплением энергии в упругих элементах рыхлителя. Поворот зубьев 2 относительно ограничителя 6,выполненного в виде прутка, длиной, равной 0,2-0,5 от длины несущей поперечины 1 рыхлителя, происходит с небольшим опозданием по времени, необходимым для того, чтобы ограничитель 6 оперся на почву. Если поворот рыхлителя производить с небольшим ускорением, то захваченный зубьями 2 фрагмент почвы за счет имеющегося рычага, увеличивающего силу рук копающего и инерции черенков рыхлителя, отрывается от основного массива, подбрасывается над уровнем земли и разрыхляется за счет накопленной в этом движении элементами конструкции рыхлителя силы упругости, чем и снимается копающее усилие. На следующую позицию копающий, отступая назад, перемещает за собой рыхлитель как волокушу и выполняет очередное заглубление зубьев 2. Скорость движения черенков 7 при работе рыхлителя и расстояние перемещения рыхлителя на следующую позицию определяется свойствами обрабатываемой почвы и необходимым качеством ее обработки. Наличие прогнутых по длине окружности поверхностей зубьев и упора для ноги и обладающих упругими свойствами элементов предлагаемой конструкции создает максимальное удобство для работы с рыхлителем с минимальными затратами физической энергии. Предлагаемая конструкция рыхлителя удобна в работе и позволяет облегчить физический труд человека, снимая нагрузку с его туловища и позвоночника, минимизирует затраты им физической энергии и повышает производительность труда по сравнению с обычными вилами или лопатой в 2,5-3,5 раза. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
