Устройство защиты от накипи отопительного оборудования

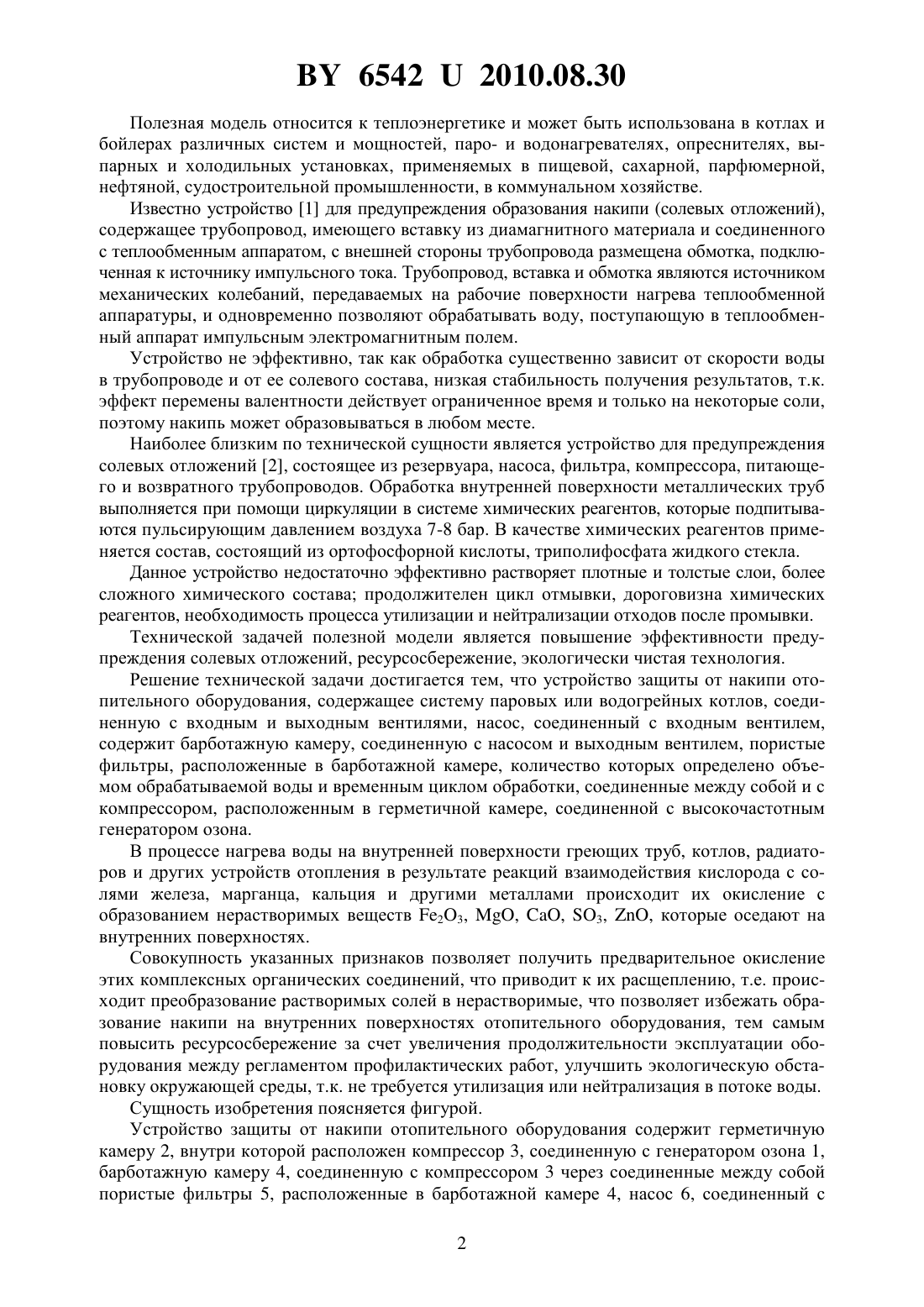

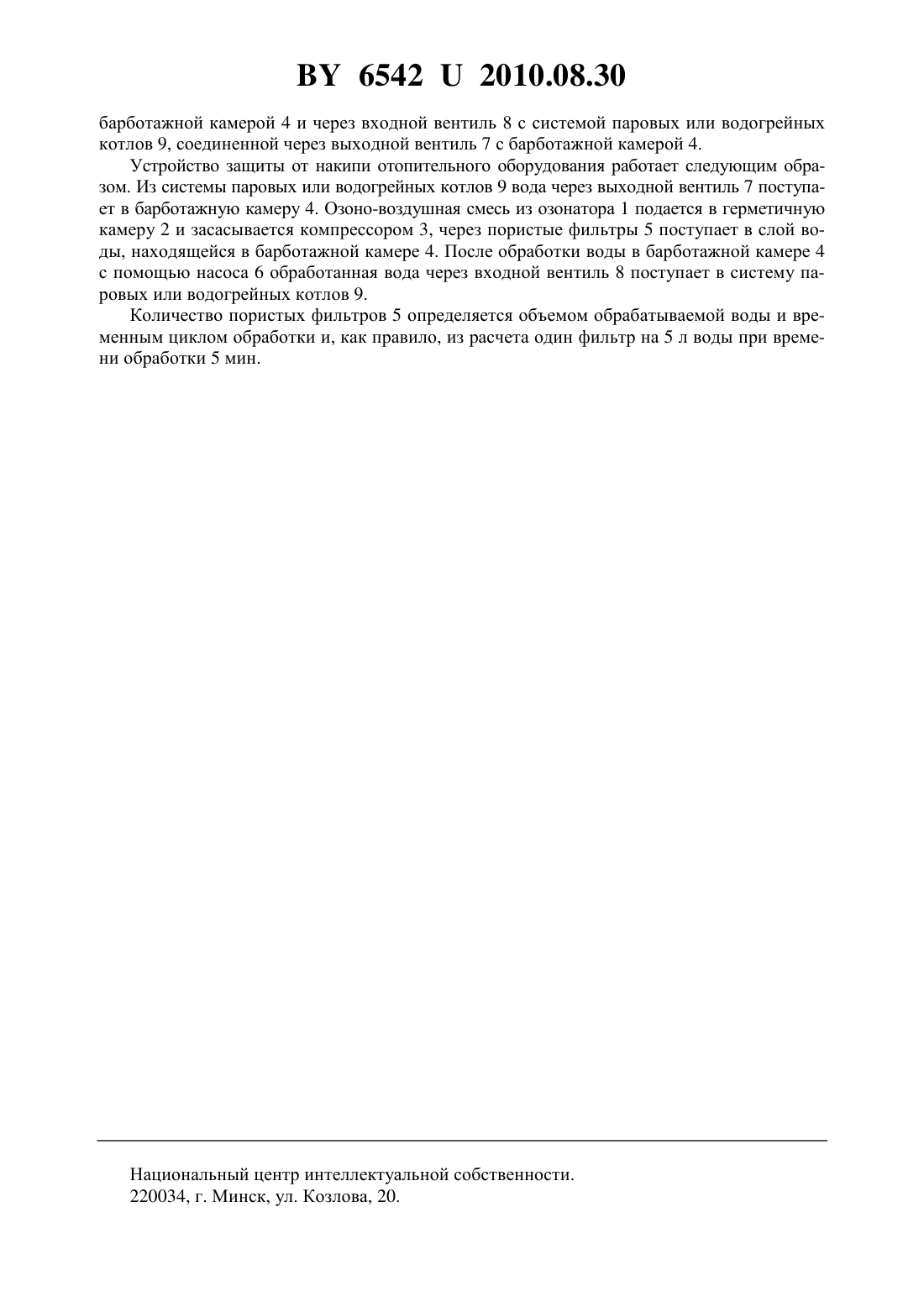

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ЗАЩИТЫ ОТ НАКИПИ ОТОПИТЕЛЬНОГО ОБОРУДОВАНИЯ(71) Заявитель Государственное научное учреждение Институт физики имени Б.И.Степанова Национальной академии наук Беларуси(72) Авторы Мухуров Николай Иванович Кривоносов Сергей Сергеевич Гасенкова Ирина Владимировна Жвавый Сергей Павлович(73) Патентообладатель Государственное научное учреждение Институт физики имени Б.И.Степанова Национальной академии наук Беларуси(57) Устройство защиты от накипи отопительного оборудования, содержащее систему паровых или водогрейных котлов, соединенную с входным и выходным вентилями, насос,соединенный с входным вентилем, отличающееся тем, что содержит барботажную камеру, соединенную с насосом и выходным вентилем, пористые фильтры, расположенные в барботажной камере, количество которых определено объемом обрабатываемой воды и временным циклом обработки, соединенные между собой и с компрессором, расположенным в герметичной камере, соединенной с высокочастотным генератором озона. 65422010.08.30 Полезная модель относится к теплоэнергетике и может быть использована в котлах и бойлерах различных систем и мощностей, паро- и водонагревателях, опреснителях, выпарных и холодильных установках, применяемых в пищевой, сахарной, парфюмерной,нефтяной, судостроительной промышленности, в коммунальном хозяйстве. Известно устройство 1 для предупреждения образования накипи (солевых отложений),содержащее трубопровод, имеющего вставку из диамагнитного материала и соединенного с теплообменным аппаратом, с внешней стороны трубопровода размещена обмотка, подключенная к источнику импульсного тока. Трубопровод, вставка и обмотка являются источником механических колебаний, передаваемых на рабочие поверхности нагрева теплообменной аппаратуры, и одновременно позволяют обрабатывать воду, поступающую в теплообменный аппарат импульсным электромагнитным полем. Устройство не эффективно, так как обработка существенно зависит от скорости воды в трубопроводе и от ее солевого состава, низкая стабильность получения результатов, т.к. эффект перемены валентности действует ограниченное время и только на некоторые соли,поэтому накипь может образовываться в любом месте. Наиболее близким по технической сущности является устройство для предупреждения солевых отложений 2, состоящее из резервуара, насоса, фильтра, компрессора, питающего и возвратного трубопроводов. Обработка внутренней поверхности металлических труб выполняется при помощи циркуляции в системе химических реагентов, которые подпитываются пульсирующим давлением воздуха 7-8 бар. В качестве химических реагентов применяется состав, состоящий из ортофосфорной кислоты, триполифосфата жидкого стекла. Данное устройство недостаточно эффективно растворяет плотные и толстые слои, более сложного химического состава продолжителен цикл отмывки, дороговизна химических реагентов, необходимость процесса утилизации и нейтрализации отходов после промывки. Технической задачей полезной модели является повышение эффективности предупреждения солевых отложений, ресурсосбережение, экологически чистая технология. Решение технической задачи достигается тем, что устройство защиты от накипи отопительного оборудования, содержащее систему паровых или водогрейных котлов, соединенную с входным и выходным вентилями, насос, соединенный с входным вентилем,содержит барботажную камеру, соединенную с насосом и выходным вентилем, пористые фильтры, расположенные в барботажной камере, количество которых определено объемом обрабатываемой воды и временным циклом обработки, соединенные между собой и с компрессором, расположенным в герметичной камере, соединенной с высокочастотным генератором озона. В процессе нагрева воды на внутренней поверхности греющих труб, котлов, радиаторов и других устройств отопления в результате реакций взаимодействия кислорода с солями железа, марганца, кальция и другими металлами происходит их окисление с образованием нерастворимых веществ 23, , , 3, , которые оседают на внутренних поверхностях. Совокупность указанных признаков позволяет получить предварительное окисление этих комплексных органических соединений, что приводит к их расщеплению, т.е. происходит преобразование растворимых солей в нерастворимые, что позволяет избежать образование накипи на внутренних поверхностях отопительного оборудования, тем самым повысить ресурсосбережение за счет увеличения продолжительности эксплуатации оборудования между регламентом профилактических работ, улучшить экологическую обстановку окружающей среды, т.к. не требуется утилизация или нейтрализация в потоке воды. Сущность изобретения поясняется фигурой. Устройство защиты от накипи отопительного оборудования содержит герметичную камеру 2, внутри которой расположен компрессор 3, соединенную с генератором озона 1,барботажную камеру 4, соединенную с компрессором 3 через соединенные между собой пористые фильтры 5, расположенные в барботажной камере 4, насос 6, соединенный с 2 65422010.08.30 барботажной камерой 4 и через входной вентиль 8 с системой паровых или водогрейных котлов 9, соединенной через выходной вентиль 7 с барботажной камерой 4. Устройство защиты от накипи отопительного оборудования работает следующим образом. Из системы паровых или водогрейных котлов 9 вода через выходной вентиль 7 поступает в барботажную камеру 4. Озоно-воздушная смесь из озонатора 1 подается в герметичную камеру 2 и засасывается компрессором 3, через пористые фильтры 5 поступает в слой воды, находящейся в барботажной камере 4. После обработки воды в барботажной камере 4 с помощью насоса 6 обработанная вода через входной вентиль 8 поступает в систему паровых или водогрейных котлов 9. Количество пористых фильтров 5 определяется объемом обрабатываемой воды и временным циклом обработки и, как правило, из расчета один фильтр на 5 л воды при времени обработки 5 мин. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
