Многогранная пластина из твердого сплава

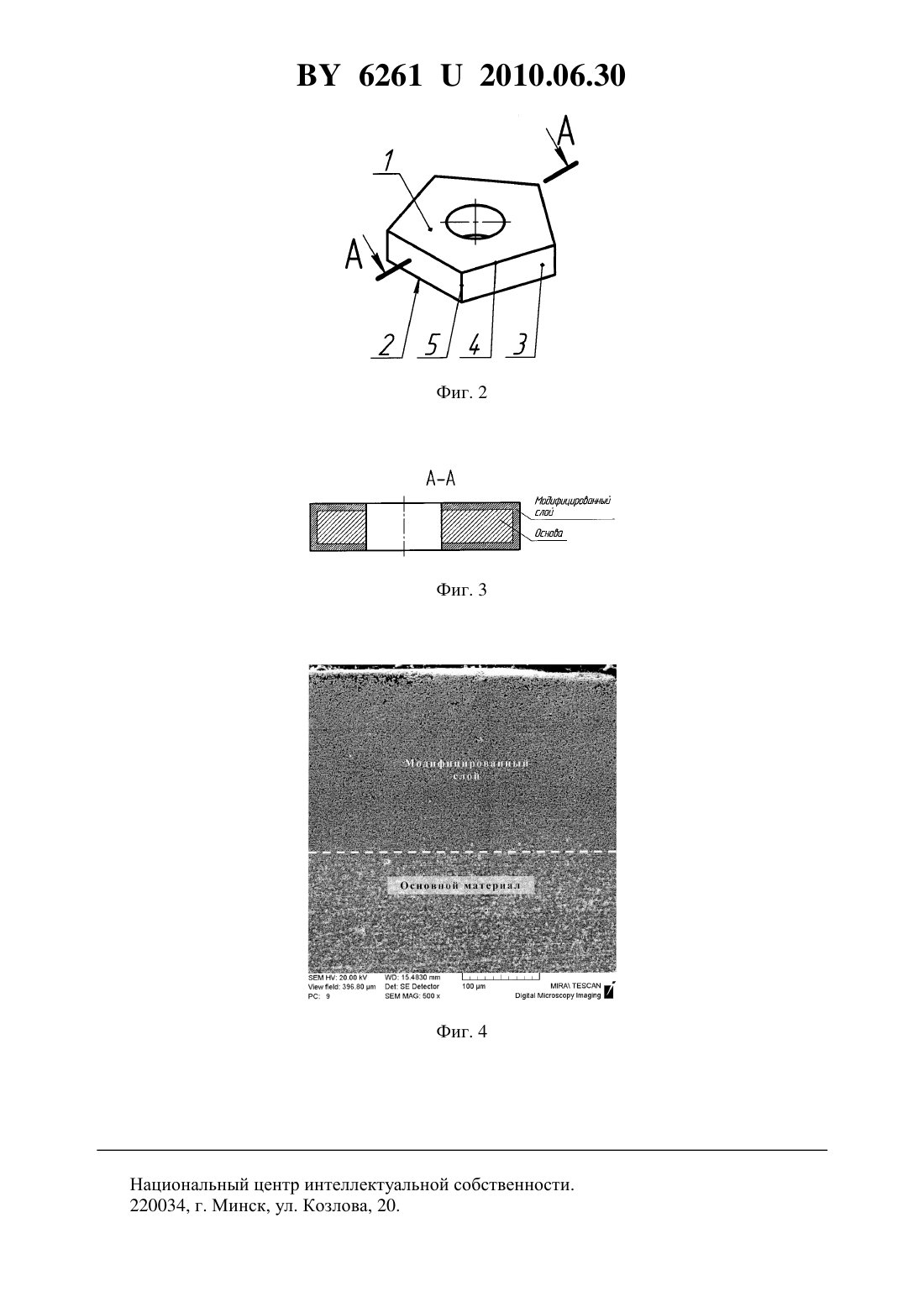

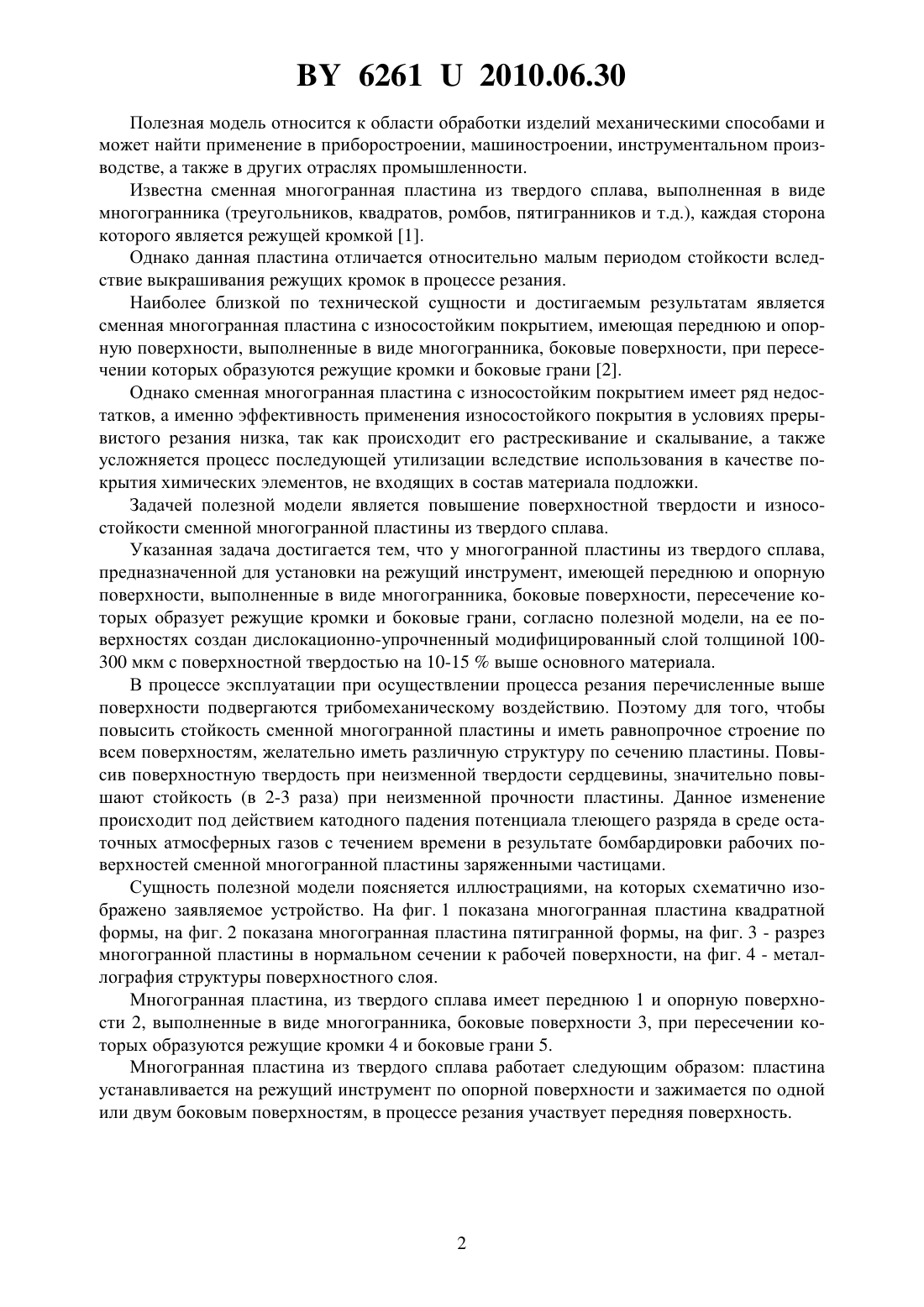

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МНОГОГРАННАЯ ПЛАСТИНА ИЗ ТВЕРДОГО СПЛАВА(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(72) Автор Шеменков Владимир Михайлович(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Многогранная пластина из твердого сплава, предназначенная для установки на режущий инструмент, имеющая переднюю и опорную поверхности, выполненные в виде многогранника, боковые поверхности, пересечение которых образует режущие кромки и боковые грани, отличающаяся тем, что на ее поверхностях создан дислокационно-упрочненный модифицированный слой толщиной 100-300 мкм с поверхностной твердостью на 10-15 выше основного материала.(56) 1. Самойлов , Эйхмас Э.Ф. , Фальковский В.А. и др. Металлообрабатывающий твердосплавный инструмент Справочник / Редкол. И.А. Ординарцев (пред.) и др. - М. Машиностроение, 1988. - . 73-77. 2. Панов , Чувилин , Фальковский В.А. Технология и свойства спеченных твердых сплавов и изделий из них Учебное пособие для вузов. - 2-е изд. доп. и перераб. М. -МИСИС, 2004. - . 310-318. 62612010.06.30 Полезная модель относится к области обработки изделий механическими способами и может найти применение в приборостроении, машиностроении, инструментальном производстве, а также в других отраслях промышленности. Известна сменная многогранная пластина из твердого сплава, выполненная в виде многогранника (треугольников, квадратов, ромбов, пятигранников и т.д.), каждая сторона которого является режущей кромкой 1. Однако данная пластина отличается относительно малым периодом стойкости вследствие выкрашивания режущих кромок в процессе резания. Наиболее близкой по технической сущности и достигаемым результатам является сменная многогранная пластина с износостойким покрытием, имеющая переднюю и опорную поверхности, выполненные в виде многогранника, боковые поверхности, при пересечении которых образуются режущие кромки и боковые грани 2. Однако сменная многогранная пластина с износостойким покрытием имеет ряд недостатков, а именно эффективность применения износостойкого покрытия в условиях прерывистого резания низка, так как происходит его растрескивание и скалывание, а также усложняется процесс последующей утилизации вследствие использования в качестве покрытия химических элементов, не входящих в состав материала подложки. Задачей полезной модели является повышение поверхностной твердости и износостойкости сменной многогранной пластины из твердого сплава. Указанная задача достигается тем, что у многогранной пластины из твердого сплава,предназначенной для установки на режущий инструмент, имеющей переднюю и опорную поверхности, выполненные в виде многогранника, боковые поверхности, пересечение которых образует режущие кромки и боковые грани, согласно полезной модели, на ее поверхностях создан дислокационно-упрочненный модифицированный слой толщиной 100300 мкм с поверхностной твердостью на 10-15 выше основного материала. В процессе эксплуатации при осуществлении процесса резания перечисленные выше поверхности подвергаются трибомеханическому воздействию. Поэтому для того, чтобы повысить стойкость сменной многогранной пластины и иметь равнопрочное строение по всем поверхностям, желательно иметь различную структуру по сечению пластины. Повысив поверхностную твердость при неизменной твердости сердцевины, значительно повышают стойкость (в 2-3 раза) при неизменной прочности пластины. Данное изменение происходит под действием катодного падения потенциала тлеющего разряда в среде остаточных атмосферных газов с течением времени в результате бомбардировки рабочих поверхностей сменной многогранной пластины заряженными частицами. Сущность полезной модели поясняется иллюстрациями, на которых схематично изображено заявляемое устройство. На фиг. 1 показана многогранная пластина квадратной формы, на фиг. 2 показана многогранная пластина пятигранной формы, на фиг. 3 - разрез многогранной пластины в нормальном сечении к рабочей поверхности, на фиг. 4 - металлография структуры поверхностного слоя. Многогранная пластина, из твердого сплава имеет переднюю 1 и опорную поверхности 2, выполненные в виде многогранника, боковые поверхности 3, при пересечении которых образуются режущие кромки 4 и боковые грани 5. Многогранная пластина из твердого сплава работает следующим образом пластина устанавливается на режущий инструмент по опорной поверхности и зажимается по одной или двум боковым поверхностям, в процессе резания участвует передняя поверхность. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
