Биотом для биопсии слизистой или мышечной оболочек матки или влагалища у крупного рогатого скота или лошадей

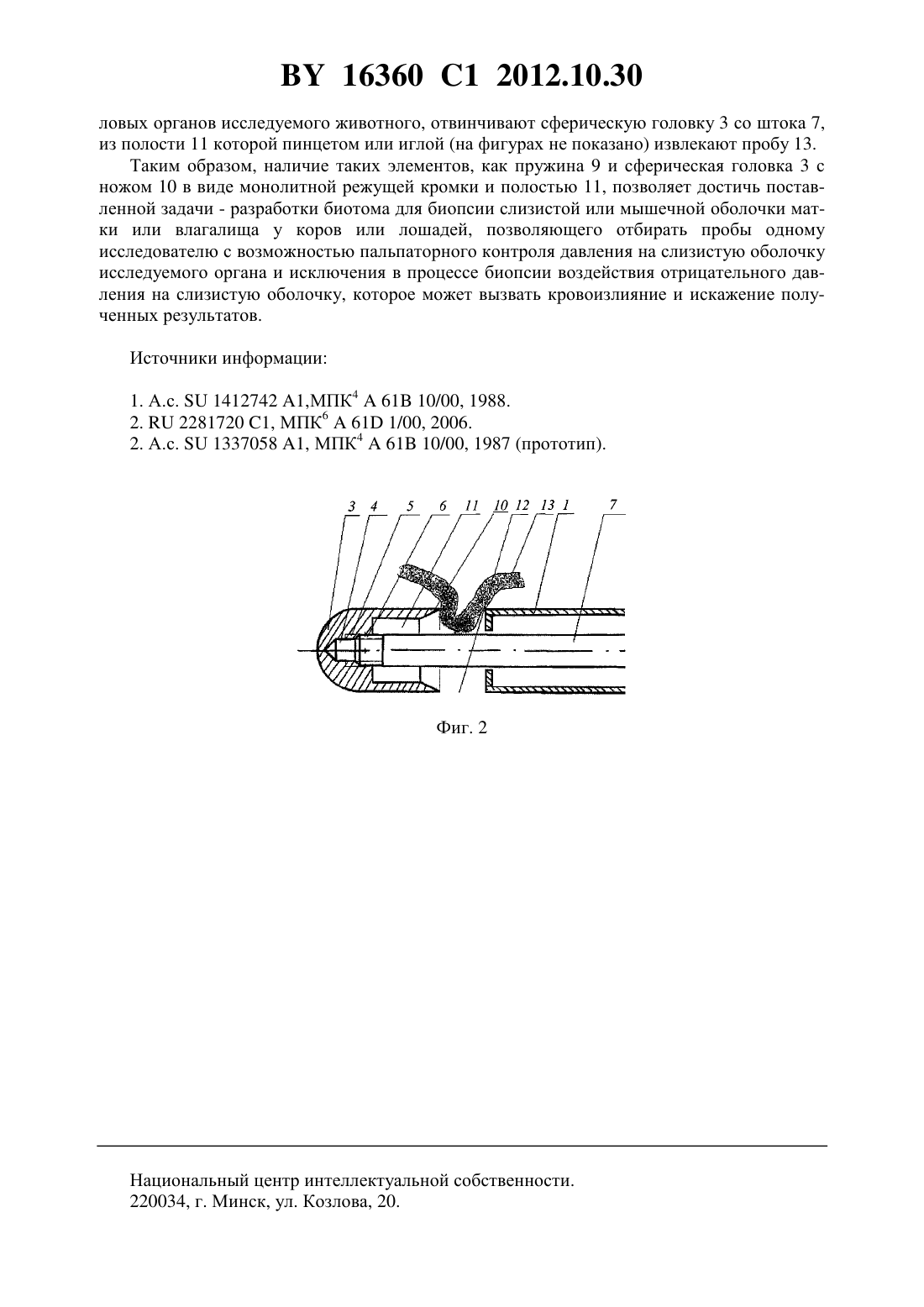

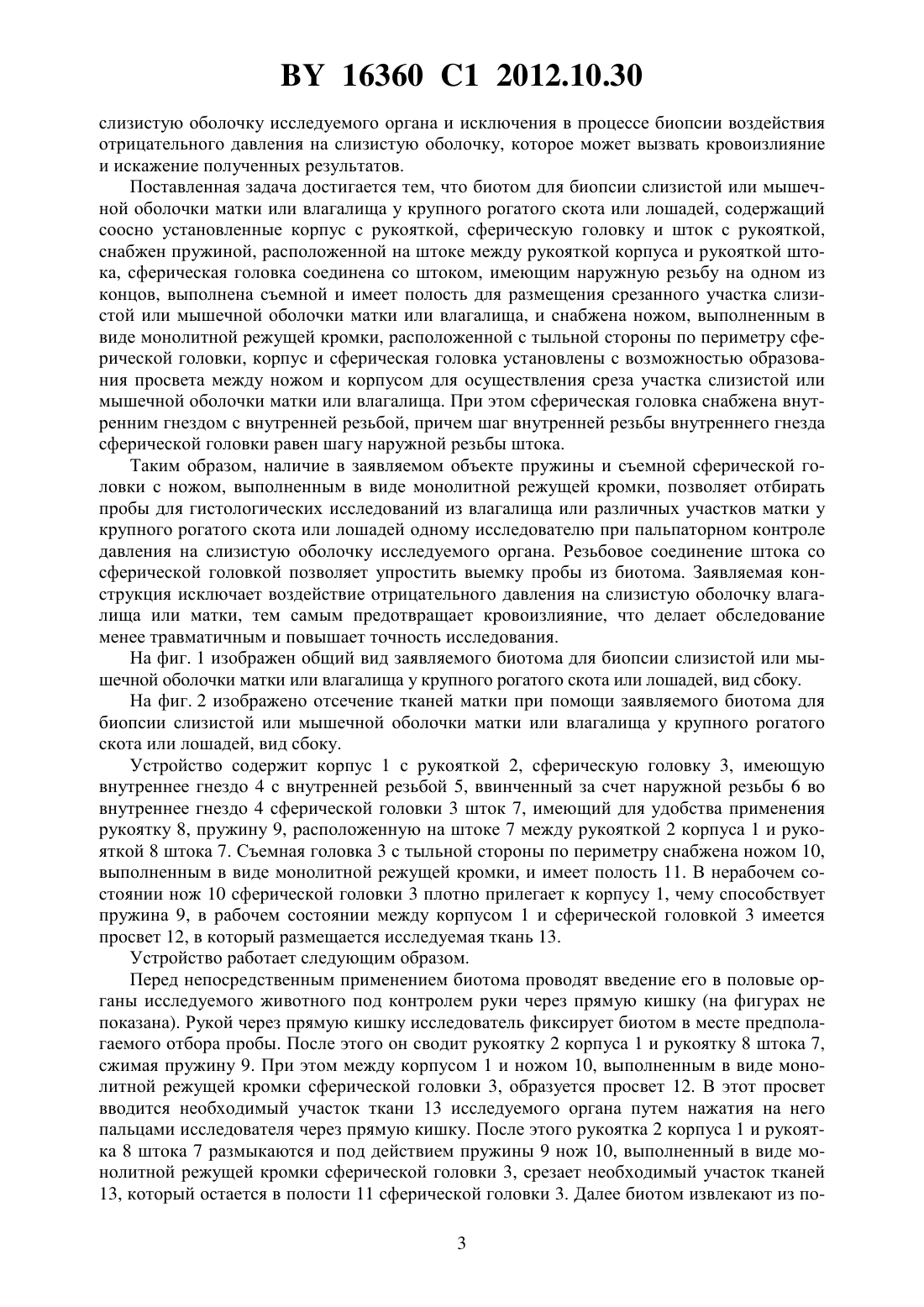

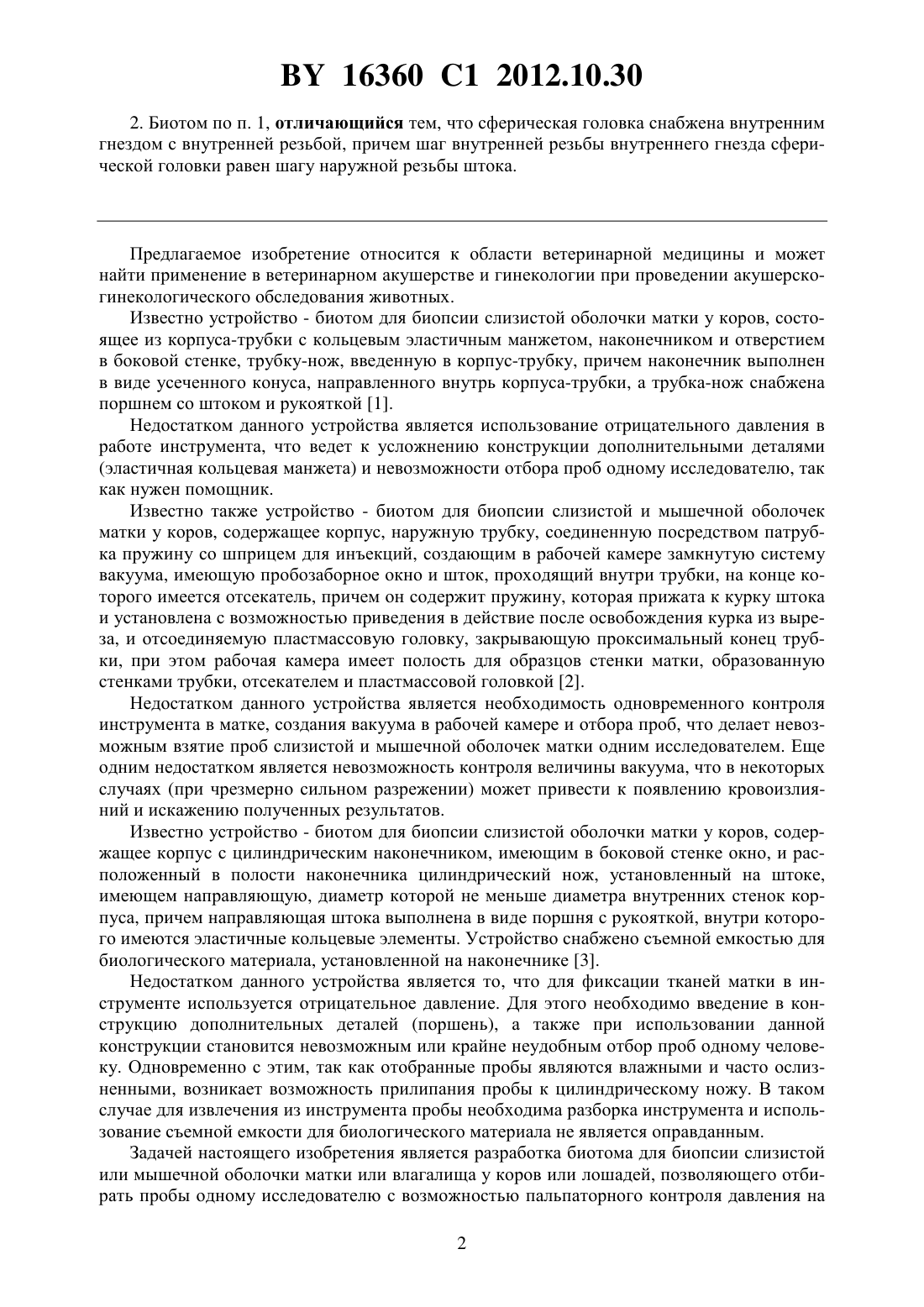

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ БИОТОМ ДЛЯ БИОПСИИ СЛИЗИСТОЙ ИЛИ МЫШЕЧНОЙ ОБОЛОЧКИ МАТКИ ИЛИ ВЛАГАЛИЩА У КРУПНОГО РОГАТОГО СКОТА ИЛИ ЛОШАДЕЙ(71) Заявители Республиканское научноисследовательское дочернее унитарное предприятие Институт экспериментальной ветеринарии им. С.Н.Вышелесского Учреждение образования Витебская ордена Знак Почета государственная академия ветеринарной медицины(72) Авторы Ивашкевич Олег Петрович Лемешевский Петр Васильевич Пилейко Виктор Викторович Рыбаков Юрий Алексеевич(73) Патентообладатели Республиканское научно-исследовательское дочернее унитарное предприятие Институт экспериментальной ветеринарии им. С.Н.Вышелесского Учреждение образования Витебская ордена Знак Почета государственная академия ветеринарной медицины(57) 1. Биотом для биопсии слизистой или мышечной оболочки матки или влагалища у крупного рогатого скота или лошадей, содержащий соосно установленные корпус с рукояткой, сферическую головку и шток с рукояткой, отличающийся тем, что снабжен пружиной, расположенной на штоке между рукояткой корпуса и рукояткой штока,сферическая головка соединена со штоком, имеющим наружную резьбу на одном из концов, выполнена съемной и имеет полость для размещения срезанного участка слизистой или мышечной оболочки матки или влагалища, и снабжена ножом, выполненным в виде монолитной режущей кромки, расположенной с тыльной стороны по периметру сферической головки, корпус и сферическая головка установлены с возможностью образования просвета между ножом и корпусом для осуществления среза участка слизистой или мышечной оболочки матки или влагалища. 16360 1 2012.10.30 2. Биотом по п. 1, отличающийся тем, что сферическая головка снабжена внутренним гнездом с внутренней резьбой, причем шаг внутренней резьбы внутреннего гнезда сферической головки равен шагу наружной резьбы штока. Предлагаемое изобретение относится к области ветеринарной медицины и может найти применение в ветеринарном акушерстве и гинекологии при проведении акушерскогинекологического обследования животных. Известно устройство - биотом для биопсии слизистой оболочки матки у коров, состоящее из корпуса-трубки с кольцевым эластичным манжетом, наконечником и отверстием в боковой стенке, трубку-нож, введенную в корпус-трубку, причем наконечник выполнен в виде усеченного конуса, направленного внутрь корпуса-трубки, а трубка-нож снабжена поршнем со штоком и рукояткой 1. Недостатком данного устройства является использование отрицательного давления в работе инструмента, что ведет к усложнению конструкции дополнительными деталями(эластичная кольцевая манжета) и невозможности отбора проб одному исследователю, так как нужен помощник. Известно также устройство - биотом для биопсии слизистой и мышечной оболочек матки у коров, содержащее корпус, наружную трубку, соединенную посредством патрубка пружину со шприцем для инъекций, создающим в рабочей камере замкнутую систему вакуума, имеющую пробозаборное окно и шток, проходящий внутри трубки, на конце которого имеется отсекатель, причем он содержит пружину, которая прижата к курку штока и установлена с возможностью приведения в действие после освобождения курка из выреза, и отсоединяемую пластмассовую головку, закрывающую проксимальный конец трубки, при этом рабочая камера имеет полость для образцов стенки матки, образованную стенками трубки, отсекателем и пластмассовой головкой 2. Недостатком данного устройства является необходимость одновременного контроля инструмента в матке, создания вакуума в рабочей камере и отбора проб, что делает невозможным взятие проб слизистой и мышечной оболочек матки одним исследователем. Еще одним недостатком является невозможность контроля величины вакуума, что в некоторых случаях (при чрезмерно сильном разрежении) может привести к появлению кровоизлияний и искажению полученных результатов. Известно устройство - биотом для биопсии слизистой оболочки матки у коров, содержащее корпус с цилиндрическим наконечником, имеющим в боковой стенке окно, и расположенный в полости наконечника цилиндрический нож, установленный на штоке,имеющем направляющую, диаметр которой не меньше диаметра внутренних стенок корпуса, причем направляющая штока выполнена в виде поршня с рукояткой, внутри которого имеются эластичные кольцевые элементы. Устройство снабжено съемной емкостью для биологического материала, установленной на наконечнике 3. Недостатком данного устройства является то, что для фиксации тканей матки в инструменте используется отрицательное давление. Для этого необходимо введение в конструкцию дополнительных деталей (поршень), а также при использовании данной конструкции становится невозможным или крайне неудобным отбор проб одному человеку. Одновременно с этим, так как отобранные пробы являются влажными и часто ослизненными, возникает возможность прилипания пробы к цилиндрическому ножу. В таком случае для извлечения из инструмента пробы необходима разборка инструмента и использование съемной емкости для биологического материала не является оправданным. Задачей настоящего изобретения является разработка биотома для биопсии слизистой или мышечной оболочки матки или влагалища у коров или лошадей, позволяющего отбирать пробы одному исследователю с возможностью пальпаторного контроля давления на 2 16360 1 2012.10.30 слизистую оболочку исследуемого органа и исключения в процессе биопсии воздействия отрицательного давления на слизистую оболочку, которое может вызвать кровоизлияние и искажение полученных результатов. Поставленная задача достигается тем, что биотом для биопсии слизистой или мышечной оболочки матки или влагалища у крупного рогатого скота или лошадей, содержащий соосно установленные корпус с рукояткой, сферическую головку и шток с рукояткой,снабжен пружиной, расположенной на штоке между рукояткой корпуса и рукояткой штока, сферическая головка соединена со штоком, имеющим наружную резьбу на одном из концов, выполнена съемной и имеет полость для размещения срезанного участка слизистой или мышечной оболочки матки или влагалища, и снабжена ножом, выполненным в виде монолитной режущей кромки, расположенной с тыльной стороны по периметру сферической головки, корпус и сферическая головка установлены с возможностью образования просвета между ножом и корпусом для осуществления среза участка слизистой или мышечной оболочки матки или влагалища. При этом сферическая головка снабжена внутренним гнездом с внутренней резьбой, причем шаг внутренней резьбы внутреннего гнезда сферической головки равен шагу наружной резьбы штока. Таким образом, наличие в заявляемом объекте пружины и съемной сферической головки с ножом, выполненным в виде монолитной режущей кромки, позволяет отбирать пробы для гистологических исследований из влагалища или различных участков матки у крупного рогатого скота или лошадей одному исследователю при пальпаторном контроле давления на слизистую оболочку исследуемого органа. Резьбовое соединение штока со сферической головкой позволяет упростить выемку пробы из биотома. Заявляемая конструкция исключает воздействие отрицательного давления на слизистую оболочку влагалища или матки, тем самым предотвращает кровоизлияние, что делает обследование менее травматичным и повышает точность исследования. На фиг. 1 изображен общий вид заявляемого биотома для биопсии слизистой или мышечной оболочки матки или влагалища у крупного рогатого скота или лошадей, вид сбоку. На фиг. 2 изображено отсечение тканей матки при помощи заявляемого биотома для биопсии слизистой или мышечной оболочки матки или влагалища у крупного рогатого скота или лошадей, вид сбоку. Устройство содержит корпус 1 с рукояткой 2, сферическую головку 3, имеющую внутреннее гнездо 4 с внутренней резьбой 5, ввинченный за счет наружной резьбы 6 во внутреннее гнездо 4 сферической головки 3 шток 7, имеющий для удобства применения рукоятку 8, пружину 9, расположенную на штоке 7 между рукояткой 2 корпуса 1 и рукояткой 8 штока 7. Съемная головка 3 с тыльной стороны по периметру снабжена ножом 10,выполненным в виде монолитной режущей кромки, и имеет полость 11. В нерабочем состоянии нож 10 сферической головки 3 плотно прилегает к корпусу 1, чему способствует пружина 9, в рабочем состоянии между корпусом 1 и сферической головкой 3 имеется просвет 12, в который размещается исследуемая ткань 13. Устройство работает следующим образом. Перед непосредственным применением биотома проводят введение его в половые органы исследуемого животного под контролем руки через прямую кишку (на фигурах не показана). Рукой через прямую кишку исследователь фиксирует биотом в месте предполагаемого отбора пробы. После этого он сводит рукоятку 2 корпуса 1 и рукоятку 8 штока 7,сжимая пружину 9. При этом между корпусом 1 и ножом 10, выполненным в виде монолитной режущей кромки сферической головки 3, образуется просвет 12. В этот просвет вводится необходимый участок ткани 13 исследуемого органа путем нажатия на него пальцами исследователя через прямую кишку. После этого рукоятка 2 корпуса 1 и рукоятка 8 штока 7 размыкаются и под действием пружины 9 нож 10, выполненный в виде монолитной режущей кромки сферической головки 3, срезает необходимый участок тканей 13, который остается в полости 11 сферической головки 3. Далее биотом извлекают из по 3 16360 1 2012.10.30 ловых органов исследуемого животного, отвинчивают сферическую головку 3 со штока 7,из полости 11 которой пинцетом или иглой (на фигурах не показано) извлекают пробу 13. Таким образом, наличие таких элементов, как пружина 9 и сферическая головка 3 с ножом 10 в виде монолитной режущей кромки и полостью 11, позволяет достичь поставленной задачи - разработки биотома для биопсии слизистой или мышечной оболочки матки или влагалища у коров или лошадей, позволяющего отбирать пробы одному исследователю с возможностью пальпаторного контроля давления на слизистую оболочку исследуемого органа и исключения в процессе биопсии воздействия отрицательного давления на слизистую оболочку, которое может вызвать кровоизлияние и искажение полученных результатов. Источники информации 1. А.с.1412742 1,МПК 461 10/00, 1988. 2.2281720 1, МПК 661 1/00, 2006. 2. А.с.1337058 1, МПК 461 10/00, 1987 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
