Рамка пчелиного улья

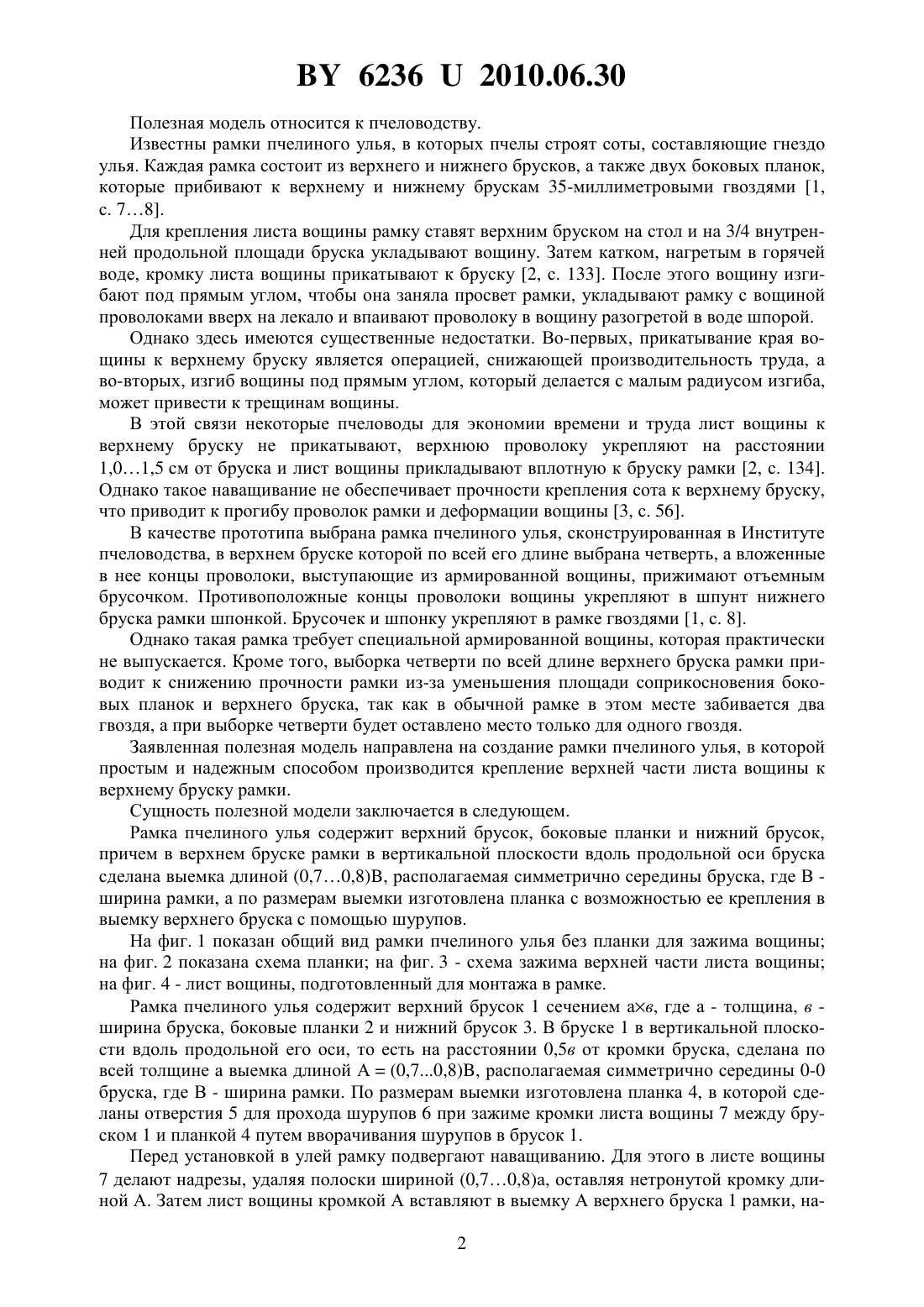

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Халько Николай Викторович Пестис Мария Вацлавовна Ладутько Сергей Николаевич Пестис Павел Витольдович Халько Анастасия Николаевна(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) Рамка пчелиного улья, содержащая верхний брусок, боковые планки и нижний брусок,отличающаяся тем, что в верхнем бруске рамки в вертикальной плоскости вдоль продольной оси бруска сделана выемка длиной (0,70,8), располагаемая симметрично середины бруска, где В - ширина рамки, а по размерам выемки изготовлена планка с возможностью ее крепления в выемку бруска с помощью шурупов.(56) 1. Лукоянов В.Д., Павленко В.Н. Пчеловодный инвентарь, пасечное оборудование Справочник. - М. Агропромиздат, 1988. - 160 с. 2. Зарецкий Н.Н. Использование пчел в теплицах. - М. Россельхозиздат, 1985. - 190 с. 3. Козин Р.Б., Иренкова Н.В., Лебедев В.И. Практикум по пчеловодству Учеб. пособие. - СПб. Издательство Лань, 2005. - 224 с. 62362010.06.30 Полезная модель относится к пчеловодству. Известны рамки пчелиного улья, в которых пчелы строят соты, составляющие гнездо улья. Каждая рамка состоит из верхнего и нижнего брусков, а также двух боковых планок,которые прибивают к верхнему и нижнему брускам 35-миллиметровыми гвоздями 1,с. 78. Для крепления листа вощины рамку ставят верхним бруском на стол и на 3/4 внутренней продольной площади бруска укладывают вощину. Затем катком, нагретым в горячей воде, кромку листа вощины прикатывают к бруску 2, с. 133. После этого вощину изгибают под прямым углом, чтобы она заняла просвет рамки, укладывают рамку с вощиной проволоками вверх на лекало и впаивают проволоку в вощину разогретой в воде шпорой. Однако здесь имеются существенные недостатки. Во-первых, прикатывание края вощины к верхнему бруску является операцией, снижающей производительность труда, а во-вторых, изгиб вощины под прямым углом, который делается с малым радиусом изгиба,может привести к трещинам вощины. В этой связи некоторые пчеловоды для экономии времени и труда лист вощины к верхнему бруску не прикатывают, верхнюю проволоку укрепляют на расстоянии 1,01,5 см от бруска и лист вощины прикладывают вплотную к бруску рамки 2, с. 134. Однако такое наващивание не обеспечивает прочности крепления сота к верхнему бруску,что приводит к прогибу проволок рамки и деформации вощины 3, с. 56. В качестве прототипа выбрана рамка пчелиного улья, сконструированная в Институте пчеловодства, в верхнем бруске которой по всей его длине выбрана четверть, а вложенные в нее концы проволоки, выступающие из армированной вощины, прижимают отъемным брусочком. Противоположные концы проволоки вощины укрепляют в шпунт нижнего бруска рамки шпонкой. Брусочек и шпонку укрепляют в рамке гвоздями 1, с. 8. Однако такая рамка требует специальной армированной вощины, которая практически не выпускается. Кроме того, выборка четверти по всей длине верхнего бруска рамки приводит к снижению прочности рамки из-за уменьшения площади соприкосновения боковых планок и верхнего бруска, так как в обычной рамке в этом месте забивается два гвоздя, а при выборке четверти будет оставлено место только для одного гвоздя. Заявленная полезная модель направлена на создание рамки пчелиного улья, в которой простым и надежным способом производится крепление верхней части листа вощины к верхнему бруску рамки. Сущность полезной модели заключается в следующем. Рамка пчелиного улья содержит верхний брусок, боковые планки и нижний брусок,причем в верхнем бруске рамки в вертикальной плоскости вдоль продольной оси бруска сделана выемка длиной (0,70,8), располагаемая симметрично середины бруска, где В ширина рамки, а по размерам выемки изготовлена планка с возможностью ее крепления в выемку верхнего бруска с помощью шурупов. На фиг. 1 показан общий вид рамки пчелиного улья без планки для зажима вощины на фиг. 2 показана схема планки на фиг. 3 - схема зажима верхней части листа вощины на фиг. 4 - лист вощины, подготовленный для монтажа в рамке. Рамка пчелиного улья содержит верхний брусок 1 сечением ав, где а - толщина, в ширина бруска, боковые планки 2 и нижний брусок 3. В бруске 1 в вертикальной плоскости вдоль продольной его оси, то есть на расстоянии 0,5 в от кромки бруска, сделана по всей толщине а выемка длиной А(0,70,8), располагаемая симметрично середины 0-0 бруска, где В - ширина рамки. По размерам выемки изготовлена планка 4, в которой сделаны отверстия 5 для прохода шурупов 6 при зажиме кромки листа вощины 7 между бруском 1 и планкой 4 путем вворачивания шурупов в брусок 1. Перед установкой в улей рамку подвергают наващиванию. Для этого в листе вощины 7 делают надрезы, удаляя полоски шириной (0,70,8)а, оставляя нетронутой кромку длиной А. Затем лист вощины кромкой А вставляют в выемку А верхнего бруска 1 рамки, на 2 62362010.06.30 кладывают планку 4 и с помощью шурупов 6 плотно зажимают верхнюю кромку вощины в бруске 1 рамки. Зазор 5 при этом составит менее 1 мм. После этого рамку с вощиной укладывают на лекало и впаивают проволоки рамки в вощину. Во всех типовых ульях толщина верхнего бруска а 2022 мм, а ширина в 25 мм. Верхний брусок имеет два выступа (плечики) по 10 мм для подвешивания рамки в улье 1,с. 7. На чертежах толщина плечиков помечена через 0,5 а. Все детали рамки могут быть изготовлены из древесины хвойных или лиственных пород. Для этих целей может быть использован также пенополистирол 1, с. 6. В качестве шурупов 6 могут быть применены шурупы универсальные с потайной головкой для дерева размером 3,520 мм. Другое название - саморез желтый фирмы ОМАХ. Цена 1 шт. - 20 бел. рублей. Их расход на одну рамку 23 шт., что незначительно увеличит стоимость рамки. Нужно следить, чтобы длина шурупов была меньше ширины бруска в, чтобы острые концы шурупов не выступали из бруска. На заворачивание 23 шурупов в мягкое дерево на 810 мм потребуется не более 10 с, что во много раз меньше, нежели прикатывание кромки вощины к бруску разогретым катком. Внедрение предлагаемой рамки пчелиного улья в производство позволит улучшить качество наващивания рамок, что в итоге повысит сбор меда и другой продукции пчеловодства. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
