Рамка фильтра

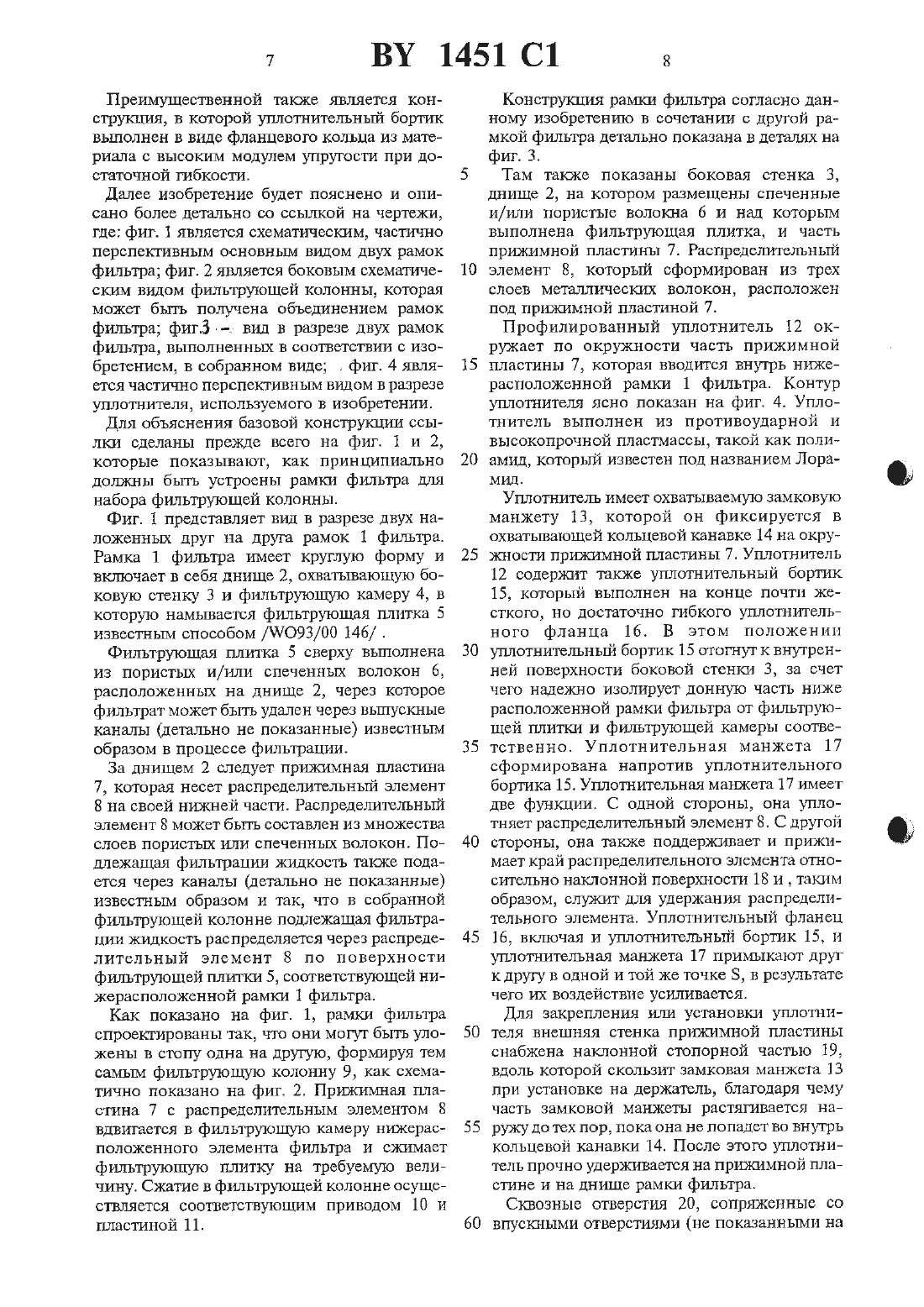

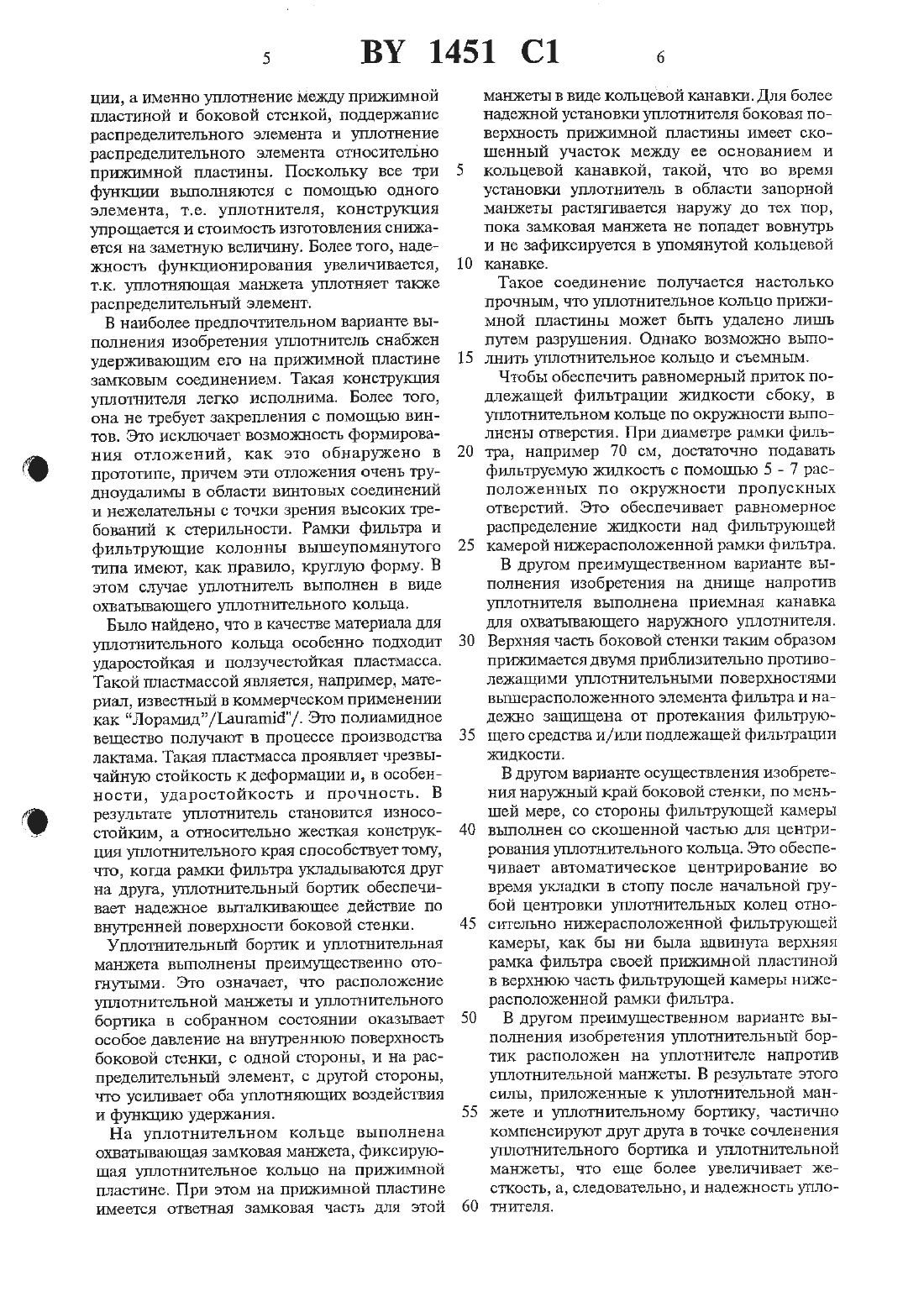

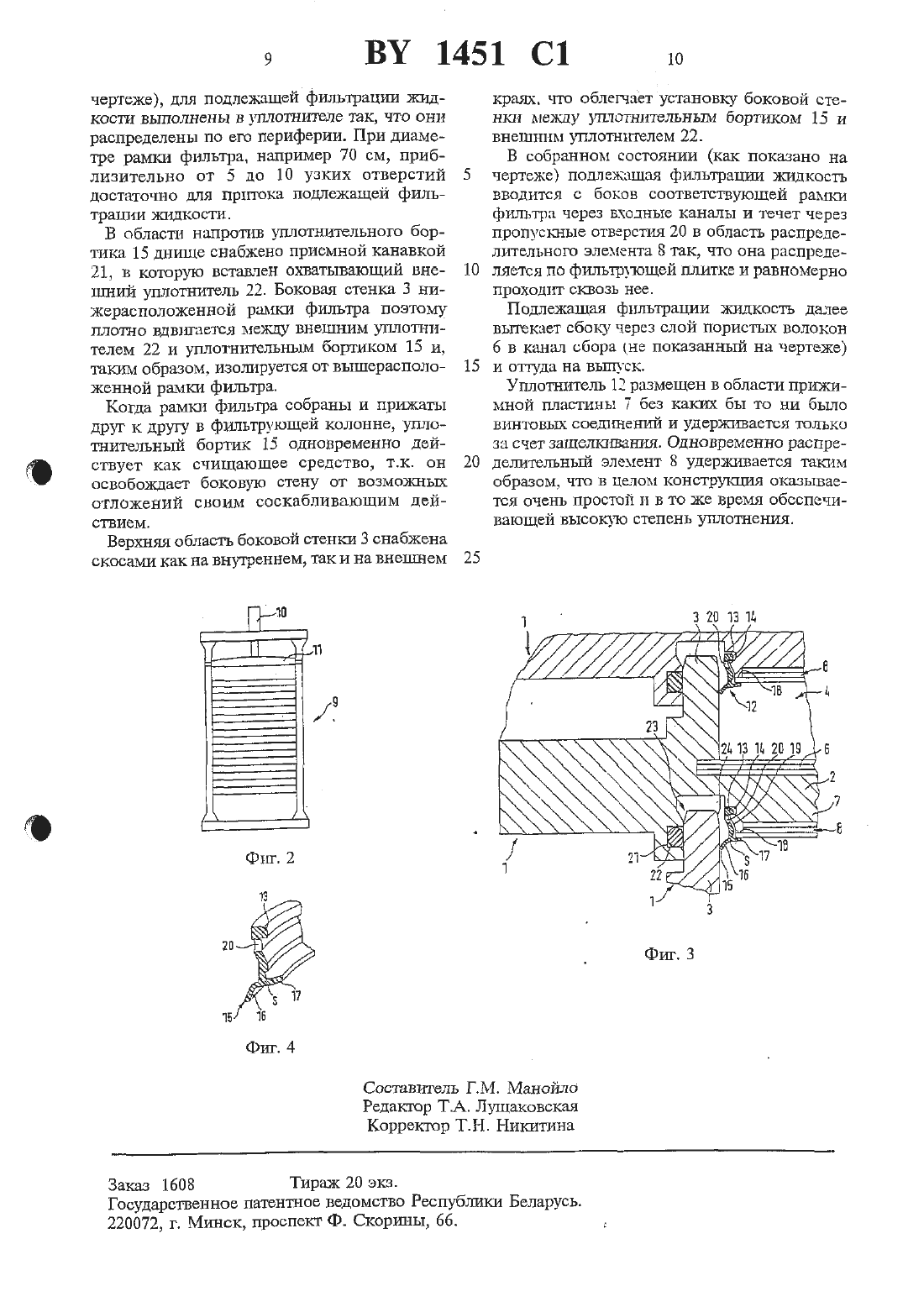

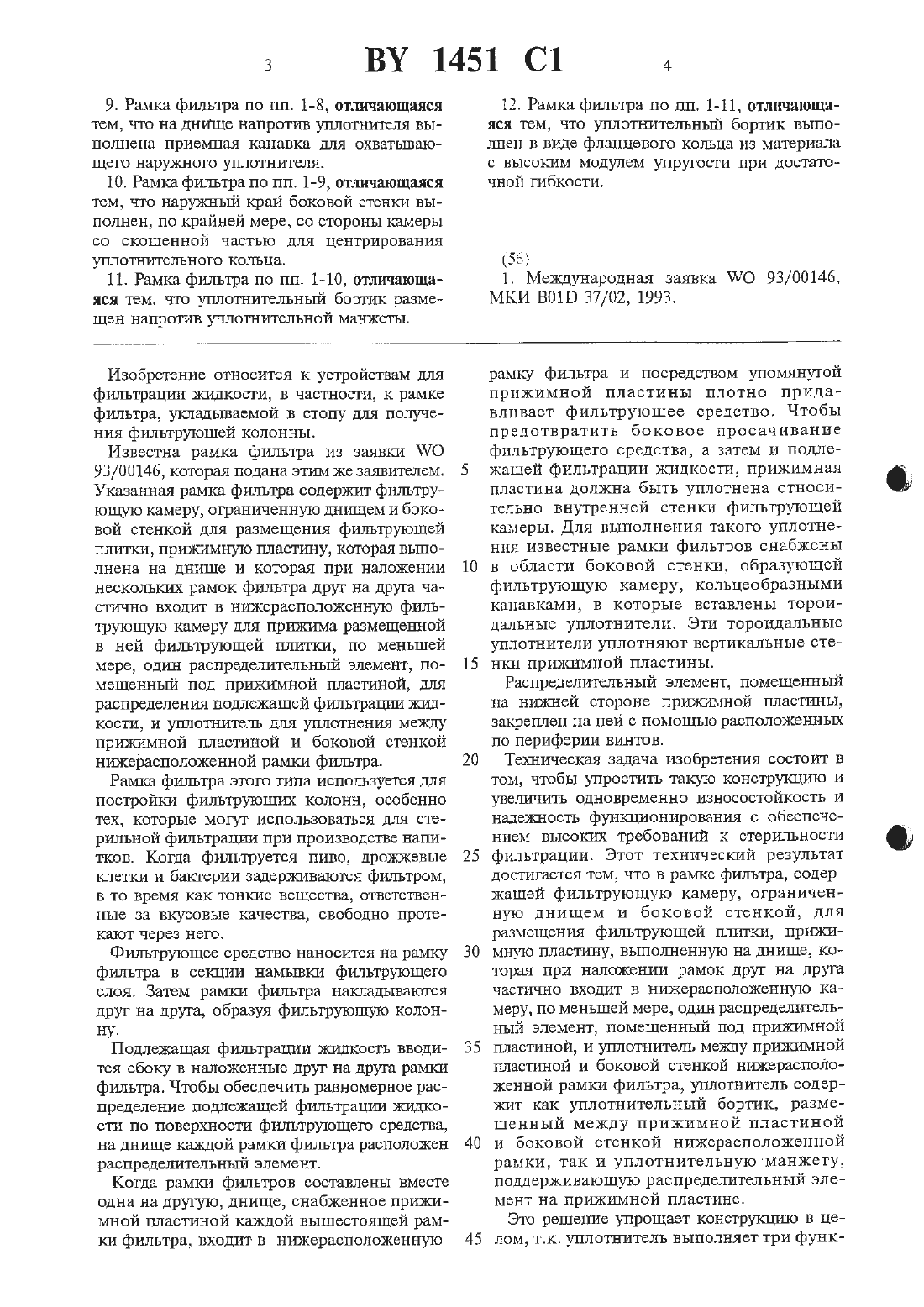

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ БЕЛАРУСЬ1. Рамка фильтра фильтрующей колонны,содержащая фильттэутошуто камерзъ ограниченную днищем и боковой стенкой для размещения фильтрующей плитки, выполненную на шашце прижгпинуто пластину, частично входяЩУЮ в нижерасноложеннуто камеру при наложении рамок друг на друга,по меньшей мере, одшт распределительный элемент, помещенный под приэтсимной пластиной, и уплотнитель между прижимной пластиной И боковой стенкой Низкорасположенной рамки фильтра, отличающаяся тем,что уплотнитель включает в себя уплотнительный бортик, размещенный между приэтсимной пластиной и боковой стенкой шокерасположенной рамки, и уплотнительную манжету, поддерживающую распределительный элемент на приватной пластине.2. Ратутка фильтра по п. 1, отличающаяся тем,что уплотнитель снабжен удерживающим его на прижимной пластине замковым соединеннем.3. Рамка фильтра по шт. 1 или 2, отличающаяся тем, что уплотнитель выполнен в виде охватывающего уплотнительного кольца.4. Рамка фильтра по п. 3, отличающаяся тем,что уплотнительное кольцо выполнено из ударо- и ползучестойкой пластмассы, например полиамида, полученного в процессе ЦРОИЗВОДСТВЦ лактама.(71) Заявитель Томас Хандтман (ПЕ)(72) Автор Томас Хандтман (БЕ)5. Рамка фильтра по пп. 1-4, отличающаяся тем, что уплотнительный бортш и уплотнительная матвкета вьпюлнены отогнутымтт.6. Рамка фильтра по шт. 3-5, отличающаяся тем, что на уплотнительном кольце выполнена замковая манжета, фиксирующая уплотнительное кольцо на принц/мной пластине.7. Рамка фштьтра по п. 6, отштчающаяся тем,что на приэкимной пластине выполнена ответная ЗаЪгПСОВаЯ ЧЭСТЪ ДЛЯ МЭНЭКВТЪТ.З. Рамка фильтра по шт. 3-7, отличающаяся тем, что в утшотнитедтьном кольце вьшолнены по окружности отверстия для фильтруемой яотдкости.9. Рамка фильтра по пп. 1-8, отличающаяся тем, что на днище напротив уплотнителя вь 1 полнена приемная канавка для охватывающего наружного уплотнителя.10. Рамка фильтра по пп. 1-9, отличающаяся тем, что наружный край боковой стенки выполнен, по крайней мере, со стороны камеры со скошенной частью для центрирования уплотнительного кольца.11. Рамка фильтра по пп. 1-10, Отличающаяся тем, что уплотнительный бортик размещен напротив уплотнительной манжеты.12. Рамка фильтра по пп. 1-11, отличающаяся тем, что уплотнительный бортик вьшолнен в виде фланцевого кольца из тиатертталас высоким модулем упругости при достаточной гибкости.(56) 1. Международная заявка ГО 93/00146,МКИ ВОН) 37/02, 1993.Изобретение относится к устройствам для фильтрации экидкости, в частности, к рамке фильтра, уютадьтваемой в стопу для получения фильтрующей колонны.Известна рамка фильтра из заявки иго 93 / 00146, которая подана этим же заявителем. Указанная рамка фильтра содержит фильтрующую камеру, ограниченную днищем и боковой стенкой для размещения фильтрующей плитки, приисимную пластину, которая вьшолнена на днище и которая при наложении нескольких рамок фильтра ДРУГ На друга частично входит в нижерасположенную фильтрующую камеру для приэкима размещенной в ней фильтрующей плитки, по меньшей мере, один распределительный элемент, помещенный под пришили-той пластиной, для распределения подлежащей фильтрации жидкости, и уплотнитель для уплотнения между прижимной пластиной и боковой стенкой нижерасположенной рамки фильтра.Рамка фильтра этого типа используется для постройки фильтрующих колонн, особенно тех, которые могут использоваться для стерильной фильтрации при производстве напитков. Когда фильтруется пиво, дрожжевые клетки и бактерии задерживаются фильтром,в то время как тонкие вещества, ответственные за вкусовые качества, свободно протекают Через Него.Фильтрующее средство наносится на рамку фильтра в секции намывки фильтрующего слоя. Затем рамки фильтра накладываются друг на друта, образуя фильтрующую колонНУ.Подлежащая фильтрации экицкость вводится сбоку в наложенные друг на друга рамки фильтра. Чтобы обеспечить равномерное распределение подлежащей фильтрации жидкости по поверхности фильтрующего средства,на днище каждой рамки фильтра расположен распределительный элемент.Когда рамки фильтров составлены вместе одна на другую, днище, снабженное прижимной пластиной каждой вышестоящей рамки фильтра, входит в ниэкерасположеннуюрамку фильтра и посредством упомянутой прижимной пластины плотно придавливает фильтруюшее средство. Чтобы предотвратить боковое просачивание фильтрующего средства, а затем и подлежащей фильтрации жидкости, прижимная пластина должна быть уплотнена относительно внутренней стенки фильтрующей камеры. Для выполнения такого уплотнения известные рамки фильтров снабжены в области боковой стенки, образующей фильтрующую камеру, кольцеобразными канавками, в которые вставлены тороидальные уплотнители. Эти тороидальные уплотнители уплотняют вертикальные стенки прижимной пластиныРаспределительный элемент, помещеННЬПЙ на нижней стороне прижимной пластины,закреплен на ней с помощью расположенных по периферии винтов.Техническая задача изобретения состоит в том, чтобы упростить такую конструкцию И увеличить одновременно износостойкость и надежность функционирования с обеспечением высоких требований к стерильности фильтрации. Этот технический результат достигается тем, что в рамке фильтра, содержащей фильтрующуто камеру, ограниченную днищем и боковой стенкой, для размещения фильтрующей птипш, прижимную пластину, вьшолненную на днище, которая при наложении рамок друг На друга частично входит в ниэкерасположеннуто камеру, по меньшей мере, один распределительный элемент, помещенный под придти/виной пластиной, и уплотнитель между приватной пластиной И боковой стенкой нтипкерасположенной рамки фильтра, уплотнитель содержит как уплотнительный бортик, размещенный между прижимной пластиной и боковой стенкой нижерасположенной рамки, так и уплотнительную манжету,поддерживающую распределительный элемент на прижимной пластине.Это решение упрощает конструкцию в Целом, т.к. уплотнитель выполняет три функ 5 ВТ 1451 С 1 вЦии, а именно уплотнение меэкцу прута/мной пластиной и боковой стенкой, поддержание распределительного элемента и уплотнение распределительного элемента относительно прихоамной пластины. Поскольку все три функции выполняются с помощью одного элемента, т.е. уплотнителя, конструкция упрощается и стоимость изготовления снижается на заметную величину. Более того, належность функционирования увеличивается,т.к. уплотняющая манжета уплотняет также распределительный элемент.В наиболее предпочтительном варианте выполнения изобретения уплотнитель снабжен удерживающим его на прихшмной пластине замковым соединением. Такая конструкция уплотнителя легко исполнима. Более того,она не требует закрепления с помощью винтов. Это исключает возможность формирования отложений, как это обнаружено в прототипе, причем эти отложения очень трудноудалимьт в области винтовых соединений и Нежелательны с точки зрения высоких требований к стерильности. Рамки фильтра и фильтрующие колонны вышеупомянутого типа имеют, как правило, круглую форму. В этом случае уплотнитель выполнен в виде охватывающего уплотнительного кольца.Было найдено, что в качестве материала для уплотнительного кольца особенно подходит ударостойкая и ползучестойкая пластмасса. Такой пластмассой является, например, материал, известньпй в коммерческом применении как Лорашщ/Ьацгаппс 1/. Это полиамидное вещество получают в процессе производства лакгама. Такая пластмасса проявляет чрезвьтчайную стойкость к деформации и, в особенности, ударостойкость и прочность. В результате уплотнитель становится износостойким, а относительно жесткая конструкция уплотнительного края способствует тому,что, когда рамки фильтра укладываются друг на друга, уплотнительный бортик обеспечивает надела-гос выталкивающее Действие по внутренней поверхности боковой стенки.Уплотнительный бортик и уплотнительная манжета вьптолненьт преимущественно отогнутыми. Это означает, что расположение уплотнительной манжеты и уплотнительного бортика в собранном состоянии оказывает особое давление на внутреннюю поверхность боковой стенки, с одной стороны, и на распределительный элемент, с другой стороны,что усиливает оба уплотняющих воздействия и функцию удержания.На уплотнительном кольце выполнена охватывающая замковая манжета, фиксирующая уплотнительное кольцо на приэктшной пластине. При этом на прижимной пластине имеется ответная замковая часть для этойманжеты в виде кольцевой канавки. Для более надежной установки уплотнителя боковая поверхность прижимной пластины имеет скошенньтй участок между ее основанием и кольцевой канавкой, такой, что во время установки уплотнитель в области запорной манжеты растягивается наружу до тех пор,пока ЗЗМКОВЯ МЗНЖВТЕ. Не ПОПЭДСТ ВОВНУГРЬ и не зафгшсируется в упомянутой кольцевой канавке.Такое соединение получается настолько прочным, что уплотнительное кольцо прижимной пластины может быть удалено лишь путем разрушения. Однако возможно вьшо лнить уплотнительное кольцо и съемным.Чтобы обеспечить равномерный приток подлежащей фильтрации экидкости сбоку, в уплотнительном кольце по окружности выполнены отверстия. При диаметре рамки фильтра, например 70 см, достаточно подавать фильтруемую экидкость с помощью 5 - 7 расположенных по окружности пропускных отверстий. Это обеспечивает равномерное распределение исидкости над фильтрующей камерой нижерасположенной рамки фильтра.В другом преимущественном варианте выполнения изобретения на днище напротив уплотнителя выполнена приемная канавка для охватывающего наруэтп-того уплотнители. Верхняя часть боковой стенки тата/пи образом прижимается двумя приблизительно противолежапшми уплотнительными поверхностями вышерасположенното элемента фильтра и надежно защищена от протекания фильтрующего средства и/или подлежащей фильтрации жидкости.В другом варианте осуществления изобретения наружный край боковой стенки, по меньшей мере, со стороны фильтрующей камеры выполнен со скошенной частью для центрирования уплотнительного кольца, Это обеспечивает автоматическое центрирование во время улотадтш в стопу после начальной грубой ценгровтси уплотнительных колец относительно ниэ-керасположенной фильтрующей камеры, как бы ни была вдвтишута верхняя рамка фильтра своей прижимной пластиной в верхнюю часть фильтрующей камеры нижерасположенной рамки фильтра.В другом преимущественном варианте выполнения изобретения угшотнительньтй бортик расположен на уплотнителе напротив уплотнительной манжетьт. В результате этого силы, приложенные к уплотнительной манжете и уплотнительному бортику, частично компенсируют друг друга в точке сочленения уплотнительного бортша и уплотнительной МЭНЖВТЫ, ЧТО ВЩС 601166 УВСЛИЧЕВЗВТ ЖЕ)сткость, а, следовательно, и надежность уплоТНИТБЛЯ.преимущественной также является конструкция, в которой уплотнительный бортик вьшолнен в виде фланцевого кольца из материала с высоким модулем упругости при достаточной гибкости.Далее изобретение будет пояснено И описано более детально со ссылкой на чертежи,где фиг. 1 является схематическим, частично перспективным основным видом двух рамок фильтра фиг. 2 Является боковым схематичестсим видом фильтрующей колонны, которая может быть получена объединением рамок фильтра фитЗ т-д вид в разрезе двух рамок фильтра, выполненных в соответствии с изобретением, в собранном виде . фиг. 4 является частично перспективным видом в разрезе уплотнителя, используемого в изобретении.Для объяснения базовой конструкции ссь 1 лки сделаны прежде всего на фиг. 1 и 2,которые показывают, как принципиально должны быть устроены рамки фильтра для набора фильтрующей колонны.Фиг. 1 представляет вид в разрезе двух наложенных друг на друга рамок 1 фильтра.Рамка 1 фильтра имеет круглую форму и вктпочает в себя днище 2, охватывающую бо ковуто стенку 3 и фипьтруюцтуто камеру 4, в которую намывается фильтрующая плитка 5Фильтрующая плитка 5 сверху вьптолнена из пористых и/или спеченных волокон 6,расположенных на днище 2, через которое фильтрат может быть удален через вьшускные каналы (детально не показанные) известным образом в процессе фильтрации.За днищем 2 следует прижимная пластина 7, которая несет распредетштеттьнъщ элемент 8 на своей Нштсней Части. Распределительный элемент 8 может бьпъ составлен из множества СЛОВВ пористых ИЛИ СПВЧСННЪШ ВОЛОКОН. ПОдлежащая фильтрации жидкость также подается через каналы (детально не показанные) известным образом и так, что в собранной фильтрующей колонне подлежащая фильтрации ясидкость распределяется через распределительный элемент 8 по поверхности фильтрующей плитки 5, соответствующей нижерасположенной рамки 1 фильтра.Как показано на фит. 1, рамки фильтра спроектированы так, что они могут быть уложены в стопу одна на другую, формируя тем самьш фильтрующую колонну 9, как схематично показано на фиг. 2. Прихшмная пластина 7 с распределительным элементом 8 вдвигается в фильтрующую камеру ншкерас положенного элемента фильтра и сжимаетфильтрующую плитку на требуемую величину. Сжатие в фильтрующей колонне осутцествляется соответствующим приводом 10 и пластиной 11.Конструкция рамки фильтра согласно данному изобретеншо в сочетании с другой рамкой фильтра детально показана в деталях на фиг. 3.Там также показаны боковая стенка 3,днище 2, на котором размещены спеченные и/или пористые волокна 6 и над которым выполнена фильтрующая плитка, и часть прижимной пластины 7. Распредешттсльньтй элемент 8, который сформирован из трех слоев металлических волокон, расположен под прижимной пластиной 7.Профилированный уплотнитель 12 окружает по окружности часть прижимной пластины 7, которая вводится внутрь нижерасположенной рамки 1 фильтра. Контур уплотнителя ясно показан на фит. 4. Уплотнитель выполнен из противоударной и высокопрочной пластмассы, такой как полиамид, которьщ известен под названием Лорамид.Уплотнитель имеет охватываемуто Замковую манжету 13, которой он фиксируется в охватывающей кольцевой канавке 14 на окруясности прижимной пластины 7. Уплотнитель 12 содержит также уплотнительный бортик 15, который выполнен на конце почти жесткого, но достаточно гибкого уплотнительного фланца 16. В этом положении уплотнительный бортик 15 отогнуг к внутренней поверхности боковой стенки 3, за счет чего надежно изолирует донную часть ниже расположенной рамки фильтра от фильтрующей плитки И фильтрующей камеры соответственно. Уплотнительная манжета 17 сформирована напротив уплотнительного бортика 15. Уплотнительная манжета 17 имеет две функции. С одной стороны, она уплотняет распределительный элемент 8. С другой стороны, она также поддерживает и приэкимает край распределительного элемента относительно наклонной поверхности 18 и , таким образом, служит для удержания распределительного элемента. Уплотнительный фланец 16, включая и уплотнительный бортик 15, и уплотнительная манжета 17 примыкают друг к дружу в одной и той же точке 5, в результате чего их воздействие усиливается.Для закрепления или установки уплотнителя внешняя стенка прихсимной пластины снабжена наклонной стопорной частью 19,вдоль которой скользит замковая манжета 13 при установке на держатель, благодаря чему часть замковой манжеты растягивается наружу ДО ТЕХ ПОр, пока ОНЭ. НВ ПОПЭДСТ ВО ВНУТРЬ кольцевой канавки 14. После этого уплотнитель прочно удерживается на прижимной пластине и на днище рамки фильтра.Сквозные отверстия 20, сопряженные со впускными отверстиями (Не показанными на
