Устройство для санации ран

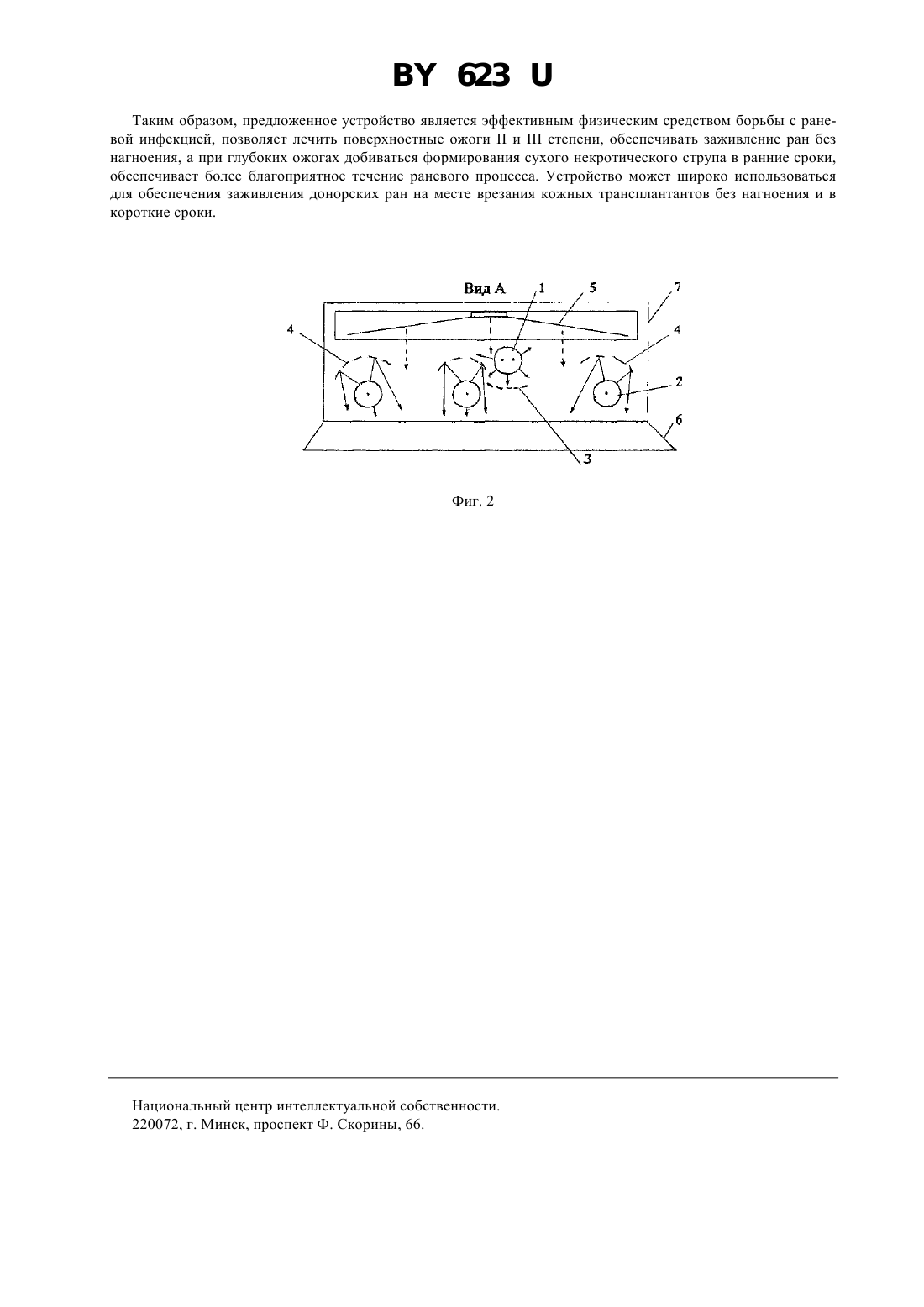

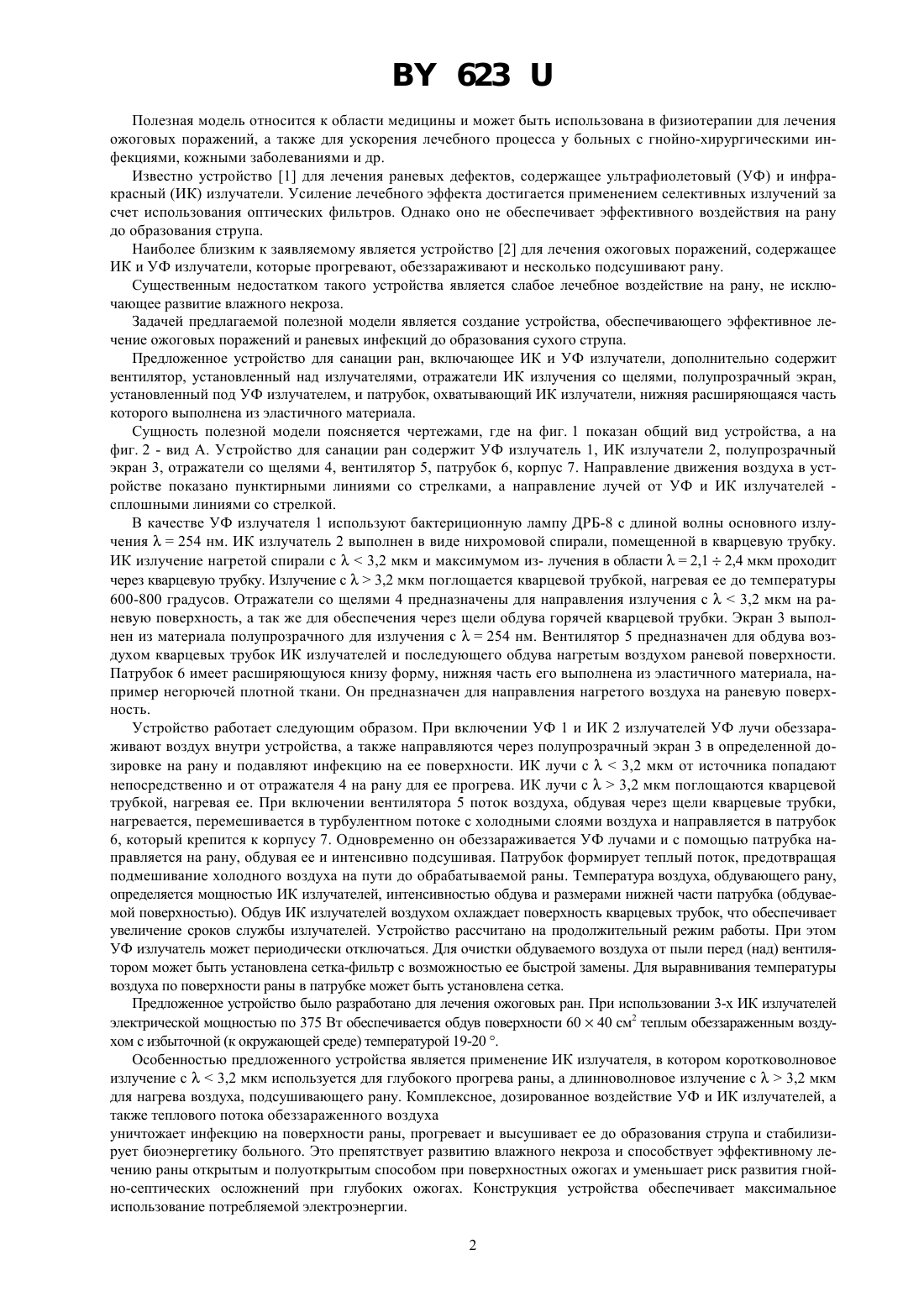

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ САНАЦИИ РАН(71) Заявители Государственное научное учреждение Институт физики им. Б.И. Степанова Национальной академии наук Беларуси,Опытно-конструкторское унитарное предприятие Аксикон Национальной академии наук Беларуси(73) Патентообладатели Государственное научное учреждение Институт физики им. Б.И. Степанова Национальной академии наук Беларуси, Опытно-конструкторское унитарное предприятие Аксикон Национальной академии наук Беларуси(57) Устройство для санации ран, содержащее ультрафиолетовый и инфракрасные излучатели, отличающееся тем, что оно дополнительно содержит вентилятор, установленный над излучателями, отражатели ИК излучения со щелями, полупрозрачный экран, установленный под УФ излучателем, и патрубок, охватывающий излучатели, нижняя расширяющаяся часть которого выполнена из эластичного материала.(56) 1. А.с. СССР 245995, МПК А 615/08, 1969. 2. Излучатель медицинский функциональный ИУФИК. Информационный лист ИН ПО Рута, г. Ровно,1992 (прототип). 623 Полезная модель относится к области медицины и может быть использована в физиотерапии для лечения ожоговых поражений, а также для ускорения лечебного процесса у больных с гнойно-хирургическими инфекциями, кожными заболеваниями и др. Известно устройство 1 для лечения раневых дефектов, содержащее ультрафиолетовый (УФ) и инфракрасный (ИК) излучатели. Усиление лечебного эффекта достигается применением селективных излучений за счет использования оптических фильтров. Однако оно не обеспечивает эффективного воздействия на рану до образования струпа. Наиболее близким к заявляемому является устройство 2 для лечения ожоговых поражений, содержащее ИК и УФ излучатели, которые прогревают, обеззараживают и несколько подсушивают рану. Существенным недостатком такого устройства является слабое лечебное воздействие на рану, не исключающее развитие влажного некроза. Задачей предлагаемой полезной модели является создание устройства, обеспечивающего эффективное лечение ожоговых поражений и раневых инфекций до образования сухого струпа. Предложенное устройство для санации ран, включающее ИК и УФ излучатели, дополнительно содержит вентилятор, установленный над излучателями, отражатели ИК излучения со щелями, полупрозрачный экран,установленный под УФ излучателем, и патрубок, охватывающий ИК излучатели, нижняя расширяющаяся часть которого выполнена из эластичного материала. Сущность полезной модели поясняется чертежами, где на фиг. 1 показан общий вид устройства, а на фиг. 2 - вид А. Устройство для санации ран содержит УФ излучатель 1, ИК излучатели 2, полупрозрачный экран 3, отражатели со щелями 4, вентилятор 5, патрубок 6, корпус 7. Направление движения воздуха в устройстве показано пунктирными линиями со стрелками, а направление лучей от УФ и ИК излучателей сплошными линиями со стрелкой. В качестве УФ излучателя 1 используют бактериционную лампу ДРБ-8 с длиной волны основного излучения 254 нм. ИК излучатель 2 выполнен в виде нихромовой спирали, помещенной в кварцевую трубку. ИК излучение нагретой спирали с 3,2 мкм и максимумом из- лучения в области 2,12,4 мкм проходит через кварцевую трубку. Излучение с 3,2 мкм поглощается кварцевой трубкой, нагревая ее до температуры 600-800 градусов. Отражатели со щелями 4 предназначены для направления излучения с 3,2 мкм на раневую поверхность, а так же для обеспечения через щели обдува горячей кварцевой трубки. Экран 3 выполнен из материала полупрозрачного для излучения с 254 нм. Вентилятор 5 предназначен для обдува воздухом кварцевых трубок ИК излучателей и последующего обдува нагретым воздухом раневой поверхности. Патрубок 6 имеет расширяющуюся книзу форму, нижняя часть его выполнена из эластичного материала, например негорючей плотной ткани. Он предназначен для направления нагретого воздуха на раневую поверхность. Устройство работает следующим образом. При включении УФ 1 и ИК 2 излучателей УФ лучи обеззараживают воздух внутри устройства, а также направляются через полупрозрачный экран 3 в определенной дозировке на рану и подавляют инфекцию на ее поверхности. ИК лучи с 3,2 мкм от источника попадают непосредственно и от отражателя 4 на рану для ее прогрева. ИК лучи с 3,2 мкм поглощаются кварцевой трубкой, нагревая ее. При включении вентилятора 5 поток воздуха, обдувая через щели кварцевые трубки,нагревается, перемешивается в турбулентном потоке с холодными слоями воздуха и направляется в патрубок 6, который крепится к корпусу 7. Одновременно он обеззараживается УФ лучами и с помощью патрубка направляется на рану, обдувая ее и интенсивно подсушивая. Патрубок формирует теплый поток, предотвращая подмешивание холодного воздуха на пути до обрабатываемой раны. Температура воздуха, обдувающего рану,определяется мощностью ИК излучателей, интенсивностью обдува и размерами нижней части патрубка (обдуваемой поверхностью). Обдув ИК излучателей воздухом охлаждает поверхность кварцевых трубок, что обеспечивает увеличение сроков службы излучателей. Устройство рассчитано на продолжительный режим работы. При этом УФ излучатель может периодически отключаться. Для очистки обдуваемого воздуха от пыли перед (над) вентилятором может быть установлена сетка-фильтр с возможностью ее быстрой замены. Для выравнивания температуры воздуха по поверхности раны в патрубке может быть установлена сетка. Предложенное устройство было разработано для лечения ожоговых ран.При использовании 3-х ИК излучателей электрической мощностью по 375 Вт обеспечивается обдув поверхности 6040 см 2 теплым обеззараженным воздухом с избыточной (к окружающей среде) температурой 19-20 . Особенностью предложенного устройства является применение ИК излучателя, в котором коротковолновое излучение с 3,2 мкм используется для глубокого прогрева раны, а длинноволновое излучение с 3,2 мкм для нагрева воздуха, подсушивающего рану. Комплексное, дозированное воздействие УФ и ИК излучателей, а также теплового потока обеззараженного воздуха уничтожает инфекцию на поверхности раны, прогревает и высушивает ее до образования струпа и стабилизирует биоэнергетику больного. Это препятствует развитию влажного некроза и способствует эффективному лечению раны открытым и полуоткрытым способом при поверхностных ожогах и уменьшает риск развития гнойно-септических осложнений при глубоких ожогах. Конструкция устройства обеспечивает максимальное использование потребляемой электроэнергии. 2 623 Таким образом, предложенное устройство является эффективным физическим средством борьбы с раневой инфекцией, позволяет лечить поверхностные ожогиистепени, обеспечивать заживление ран без нагноения, а при глубоких ожогах добиваться формирования сухого некротического струпа в ранние сроки,обеспечивает более благоприятное течение раневого процесса. Устройство может широко использоваться для обеспечения заживления донорских ран на месте врезания кожных трансплантантов без нагноения и в короткие сроки. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
