Роторно-фрезерный плуг

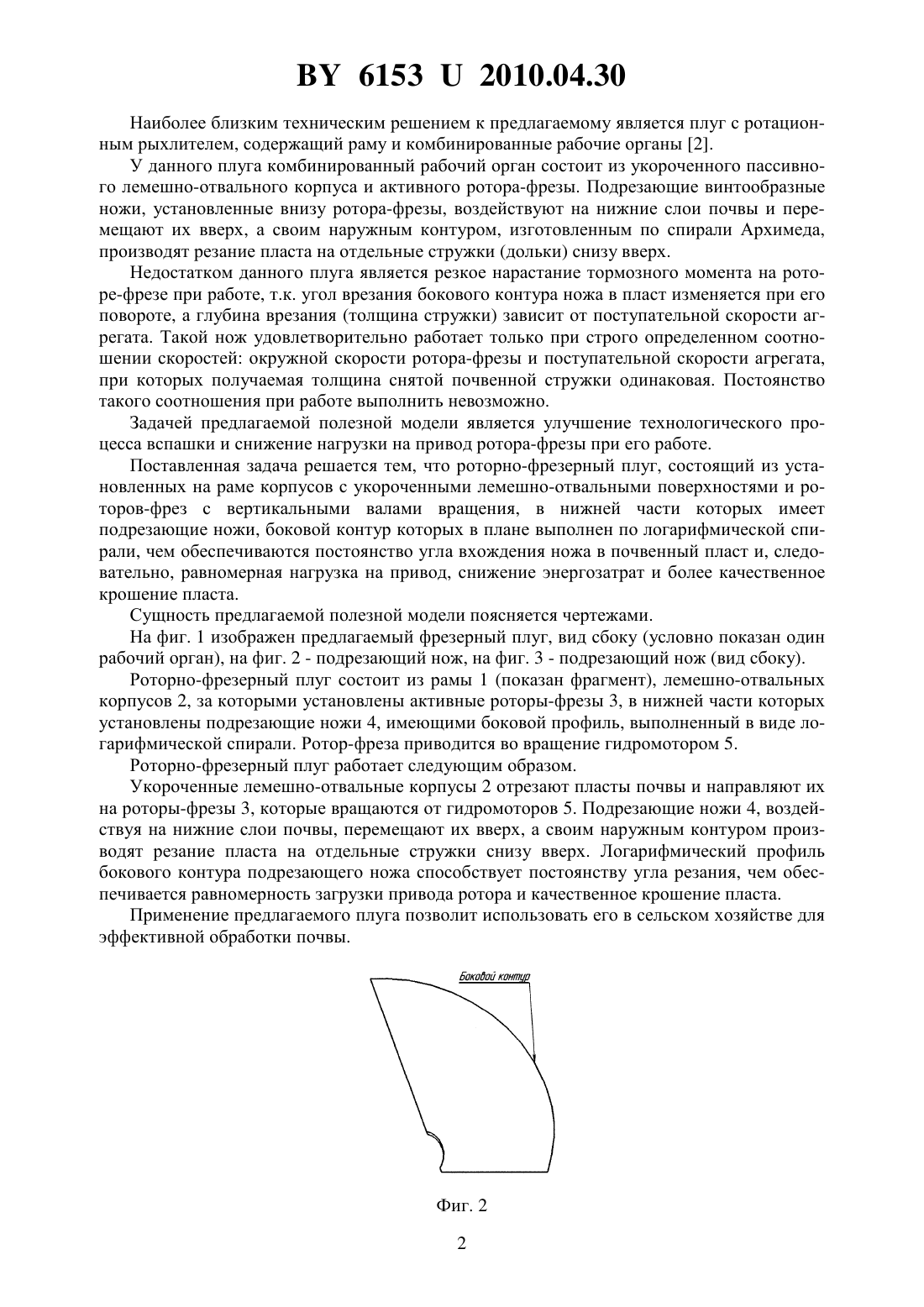

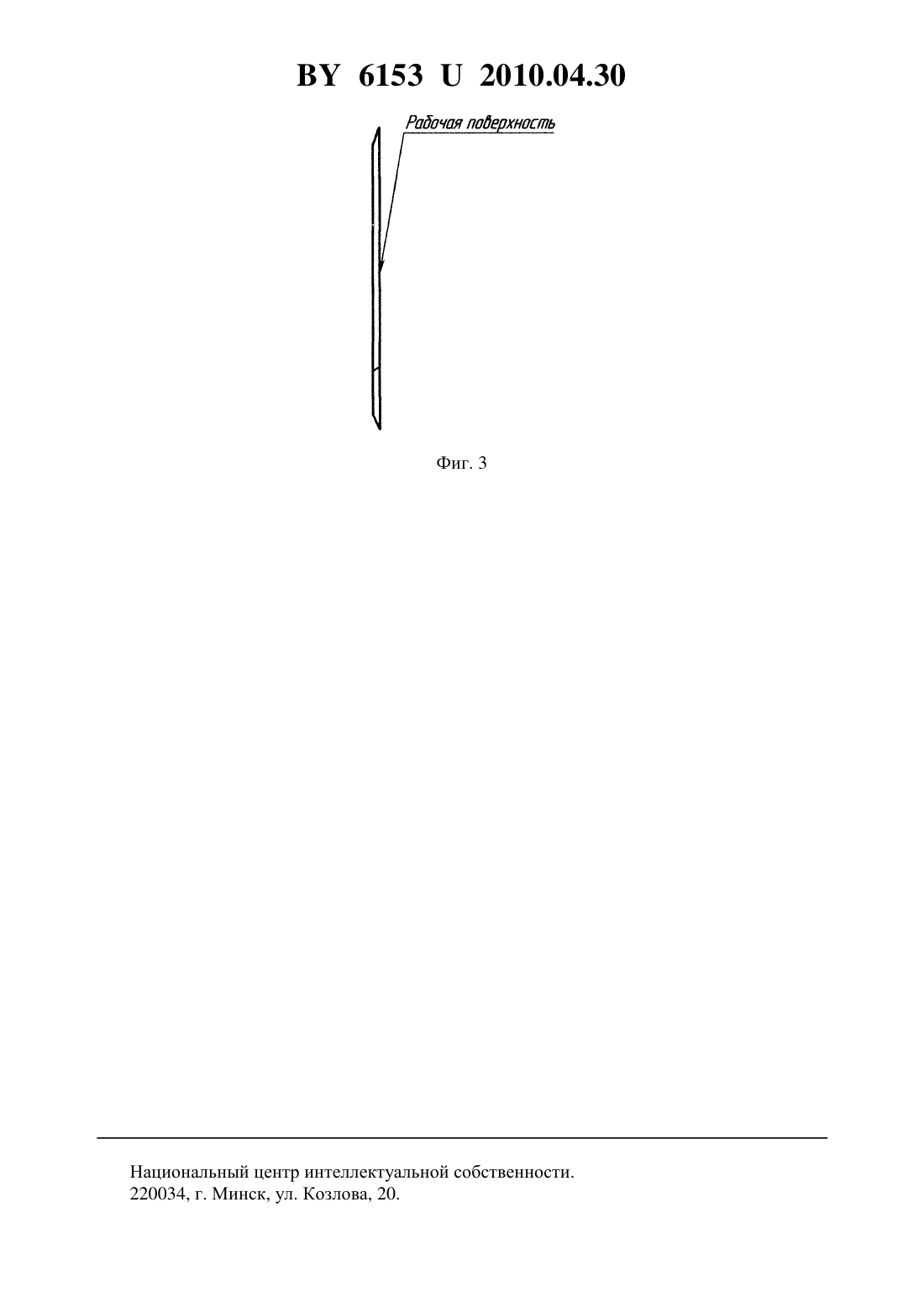

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Легенький Сергей Александрович Кецко Владимир Николаевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Роторно-фрезерный плуг, состоящий из установленных на раме корпусов с укороченными лемешно-отвальными поверхностями и роторов-фрез с вертикальными валами вращения, в нижней части которых закреплены подрезающие ножи, отличающийся тем, что боковой контур в плане подрезающего ножа выполнен по логарифмической спирали. Предлагаемая полезная модель относится к сельскохозяйственному машиностроению и представляет собой плуг, который может применяться для основной обработки почвы. Известны плуги, у которых за отвальной поверхностью каждого корпуса установлены роторы для крошения почвы. Известен плуг с активным отвалом, включающий корпус плуга с укороченным отвалом и установленный за ним вращающийся ротор с ножами 1. Недостатком данного плуга является неполный оборот пласта из-за отсутствия нижних ножей, которые бы направляли нижние слои почвы вверх. 61532010.04.30 Наиболее близким техническим решением к предлагаемому является плуг с ротационным рыхлителем, содержащий раму и комбинированные рабочие органы 2. У данного плуга комбинированный рабочий орган состоит из укороченного пассивного лемешно-отвального корпуса и активного ротора-фрезы. Подрезающие винтообразные ножи, установленные внизу ротора-фрезы, воздействуют на нижние слои почвы и перемещают их вверх, а своим наружным контуром, изготовленным по спирали Архимеда,производят резание пласта на отдельные стружки (дольки) снизу вверх. Недостатком данного плуга является резкое нарастание тормозного момента на роторе-фрезе при работе, т.к. угол врезания бокового контура ножа в пласт изменяется при его повороте, а глубина врезания (толщина стружки) зависит от поступательной скорости агрегата. Такой нож удовлетворительно работает только при строго определенном соотношении скоростей окружной скорости ротора-фрезы и поступательной скорости агрегата,при которых получаемая толщина снятой почвенной стружки одинаковая. Постоянство такого соотношения при работе выполнить невозможно. Задачей предлагаемой полезной модели является улучшение технологического процесса вспашки и снижение нагрузки на привод ротора-фрезы при его работе. Поставленная задача решается тем, что роторно-фрезерный плуг, состоящий из установленных на раме корпусов с укороченными лемешно-отвальными поверхностями и роторов-фрез с вертикальными валами вращения, в нижней части которых имеет подрезающие ножи, боковой контур которых в плане выполнен по логарифмической спирали, чем обеспечиваются постоянство угла вхождения ножа в почвенный пласт и, следовательно, равномерная нагрузка на привод, снижение энергозатрат и более качественное крошение пласта. Сущность предлагаемой полезной модели поясняется чертежами. На фиг. 1 изображен предлагаемый фрезерный плуг, вид сбоку (условно показан один рабочий орган), на фиг. 2 - подрезающий нож, на фиг. 3 - подрезающий нож (вид сбоку). Роторно-фрезерный плуг состоит из рамы 1 (показан фрагмент), лемешно-отвальных корпусов 2, за которыми установлены активные роторы-фрезы 3, в нижней части которых установлены подрезающие ножи 4, имеющими боковой профиль, выполненный в виде логарифмической спирали. Ротор-фреза приводится во вращение гидромотором 5. Роторно-фрезерный плуг работает следующим образом. Укороченные лемешно-отвальные корпусы 2 отрезают пласты почвы и направляют их на роторы-фрезы 3, которые вращаются от гидромоторов 5. Подрезающие ножи 4, воздействуя на нижние слои почвы, перемещают их вверх, а своим наружным контуром производят резание пласта на отдельные стружки снизу вверх. Логарифмический профиль бокового контура подрезающего ножа способствует постоянству угла резания, чем обеспечивается равномерность загрузки привода ротора и качественное крошение пласта. Применение предлагаемого плуга позволит использовать его в сельском хозяйстве для эффективной обработки почвы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
