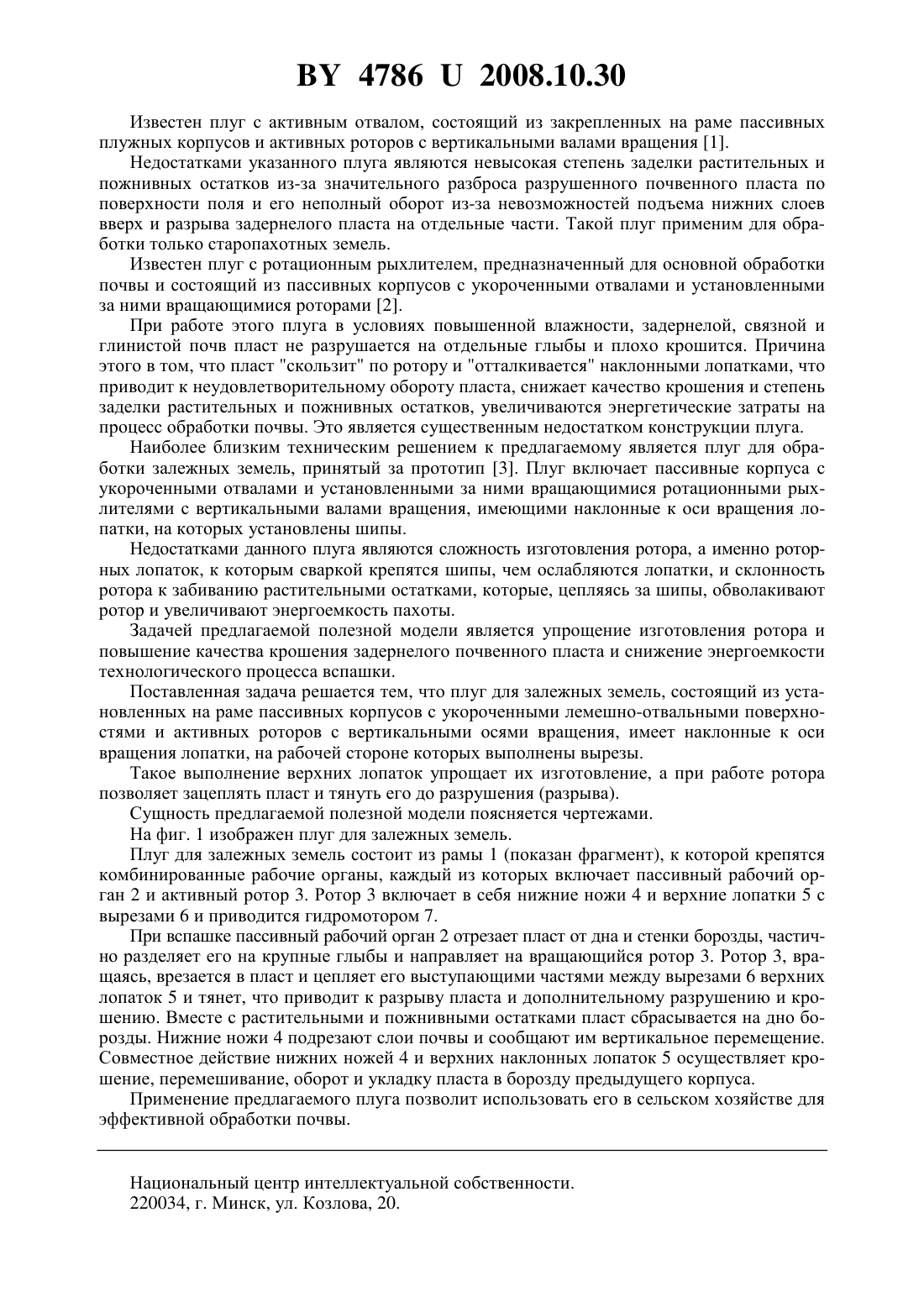

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПЛУГ ДЛЯ ЗАЛЕЖНЫХ ЗЕМЕЛЬ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Легенький Сергей Александрович Мисуно Олег Иосифович Ботян Иван Николаевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Плуг для залежных земель, состоящий из установленных на раме пассивных корпусов с укороченными лемешно-отвальными поверхностями и активных роторов с вертикальными осями вращения, имеющими наклонные к оси вращения лопатки, отличающийся тем, что на рабочей стороне лопатки выполнены вырезы. Предлагаемая полезная модель относится к орудиям для основной обработки почвы, в частности к плугам с комбинированными рабочими органами, и предназначена для обработки залежных земель. 47862008.10.30 Известен плуг с активным отвалом, состоящий из закрепленных на раме пассивных плужных корпусов и активных роторов с вертикальными валами вращения 1. Недостатками указанного плуга являются невысокая степень заделки растительных и пожнивных остатков из-за значительного разброса разрушенного почвенного пласта по поверхности поля и его неполный оборот из-за невозможностей подъема нижних слоев вверх и разрыва задернелого пласта на отдельные части. Такой плуг применим для обработки только старопахотных земель. Известен плуг с ротационным рыхлителем, предназначенный для основной обработки почвы и состоящий из пассивных корпусов с укороченными отвалами и установленными за ними вращающимися роторами 2. При работе этого плуга в условиях повышенной влажности, задернелой, связной и глинистой почв пласт не разрушается на отдельные глыбы и плохо крошится. Причина этого в том, что пласт скользит по ротору и отталкивается наклонными лопатками, что приводит к неудовлетворительному обороту пласта, снижает качество крошения и степень заделки растительных и пожнивных остатков, увеличиваются энергетические затраты на процесс обработки почвы. Это является существенным недостатком конструкции плуга. Наиболее близким техническим решением к предлагаемому является плуг для обработки залежных земель, принятый за прототип 3. Плуг включает пассивные корпуса с укороченными отвалами и установленными за ними вращающимися ротационными рыхлителями с вертикальными валами вращения, имеющими наклонные к оси вращения лопатки, на которых установлены шипы. Недостатками данного плуга являются сложность изготовления ротора, а именно роторных лопаток, к которым сваркой крепятся шипы, чем ослабляются лопатки, и склонность ротора к забиванию растительными остатками, которые, цепляясь за шипы, обволакивают ротор и увеличивают энергоемкость пахоты. Задачей предлагаемой полезной модели является упрощение изготовления ротора и повышение качества крошения задернелого почвенного пласта и снижение энергоемкости технологического процесса вспашки. Поставленная задача решается тем, что плуг для залежных земель, состоящий из установленных на раме пассивных корпусов с укороченными лемешно-отвальными поверхностями и активных роторов с вертикальными осями вращения, имеет наклонные к оси вращения лопатки, на рабочей стороне которых выполнены вырезы. Такое выполнение верхних лопаток упрощает их изготовление, а при работе ротора позволяет зацеплять пласт и тянуть его до разрушения (разрыва). Сущность предлагаемой полезной модели поясняется чертежами. На фиг. 1 изображен плуг для залежных земель. Плуг для залежных земель состоит из рамы 1 (показан фрагмент), к которой крепятся комбинированные рабочие органы, каждый из которых включает пассивный рабочий орган 2 и активный ротор 3. Ротор 3 включает в себя нижние ножи 4 и верхние лопатки 5 с вырезами 6 и приводится гидромотором 7. При вспашке пассивный рабочий орган 2 отрезает пласт от дна и стенки борозды, частично разделяет его на крупные глыбы и направляет на вращающийся ротор 3. Ротор 3, вращаясь, врезается в пласт и цепляет его выступающими частями между вырезами 6 верхних лопаток 5 и тянет, что приводит к разрыву пласта и дополнительному разрушению и крошению. Вместе с растительными и пожнивными остатками пласт сбрасывается на дно борозды. Нижние ножи 4 подрезают слои почвы и сообщают им вертикальное перемещение. Совместное действие нижних ножей 4 и верхних наклонных лопаток 5 осуществляет крошение, перемешивание, оборот и укладку пласта в борозду предыдущего корпуса. Применение предлагаемого плуга позволит использовать его в сельском хозяйстве для эффективной обработки почвы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
