Прямоточная система воздушного отопления помещений

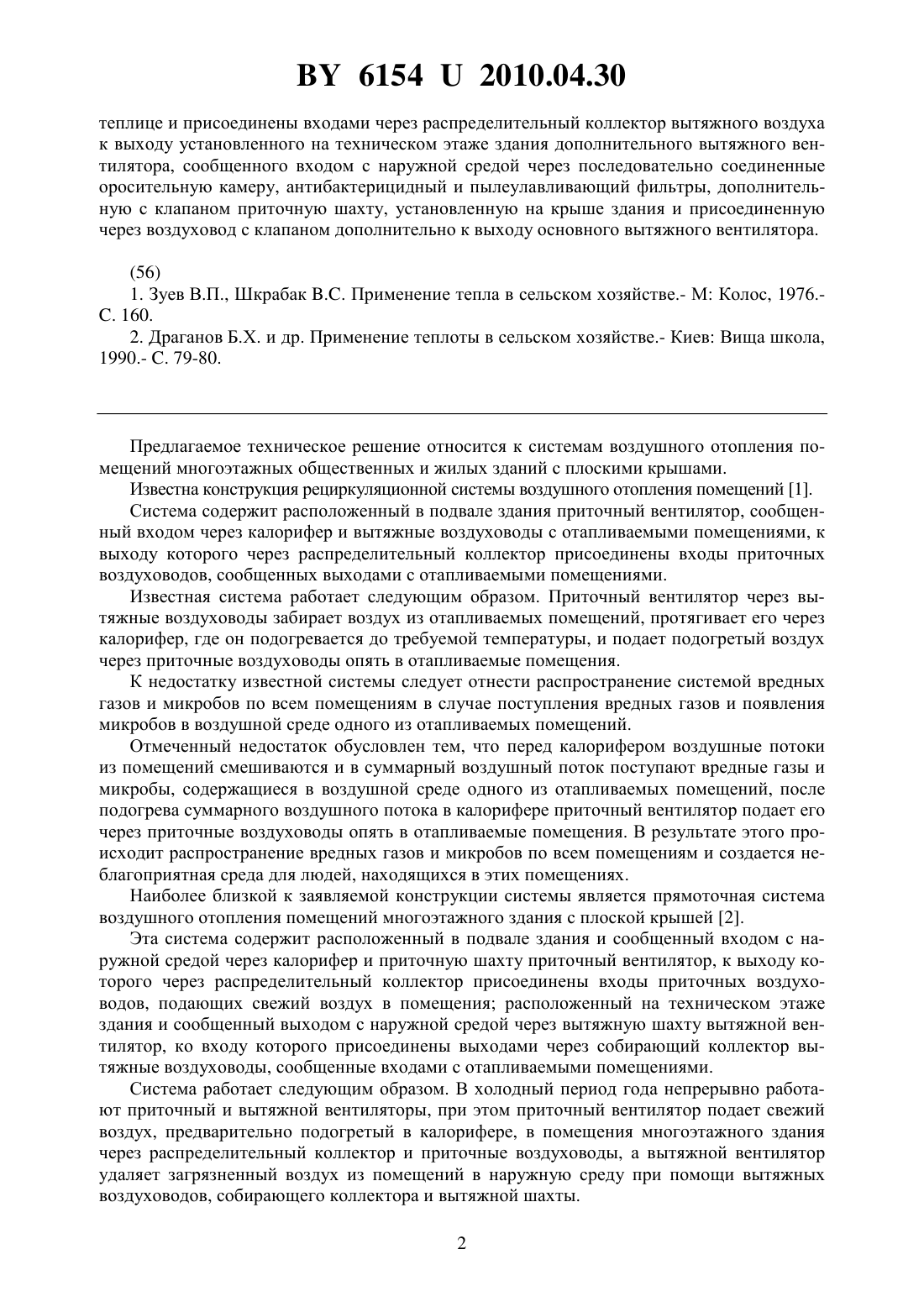

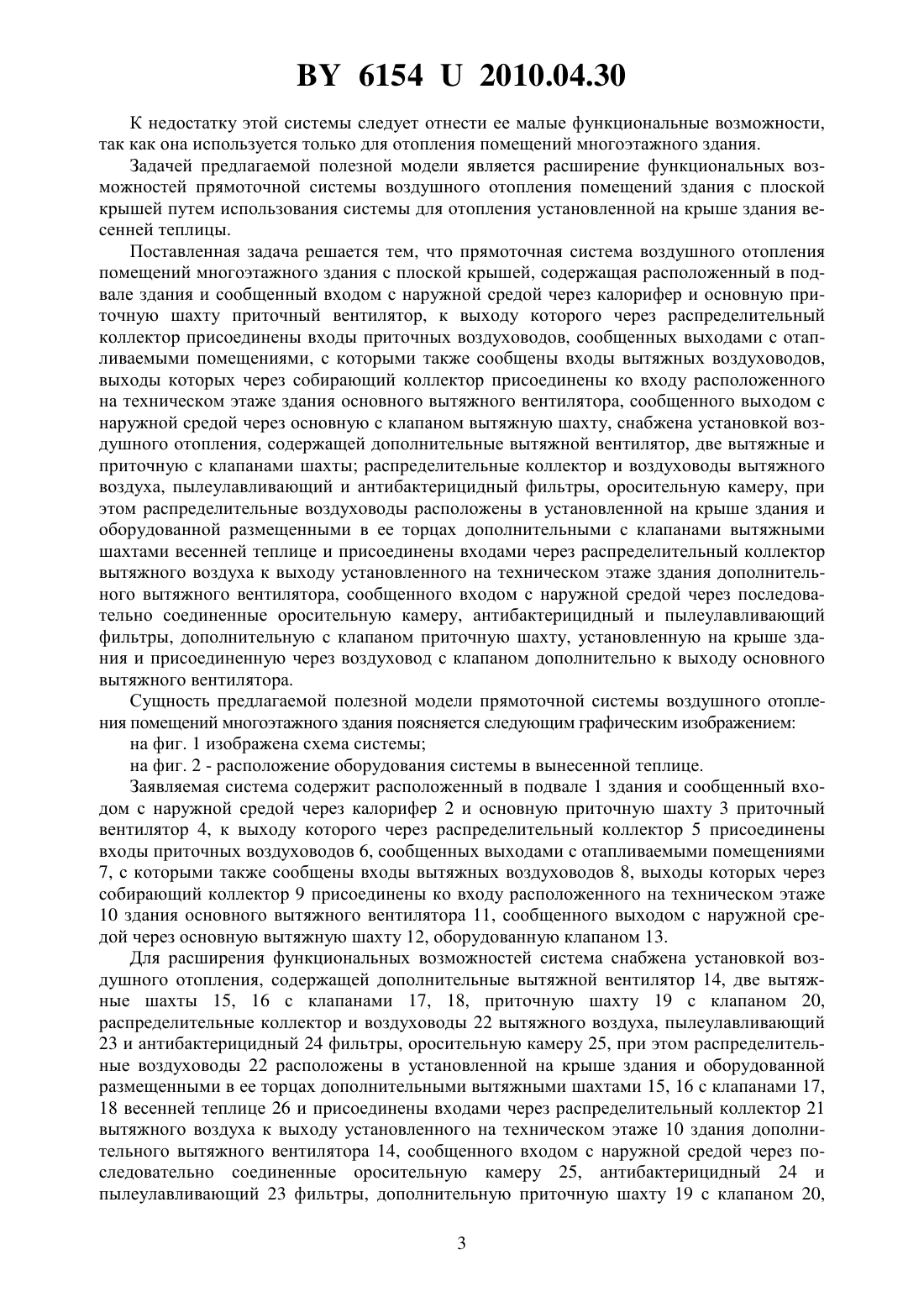

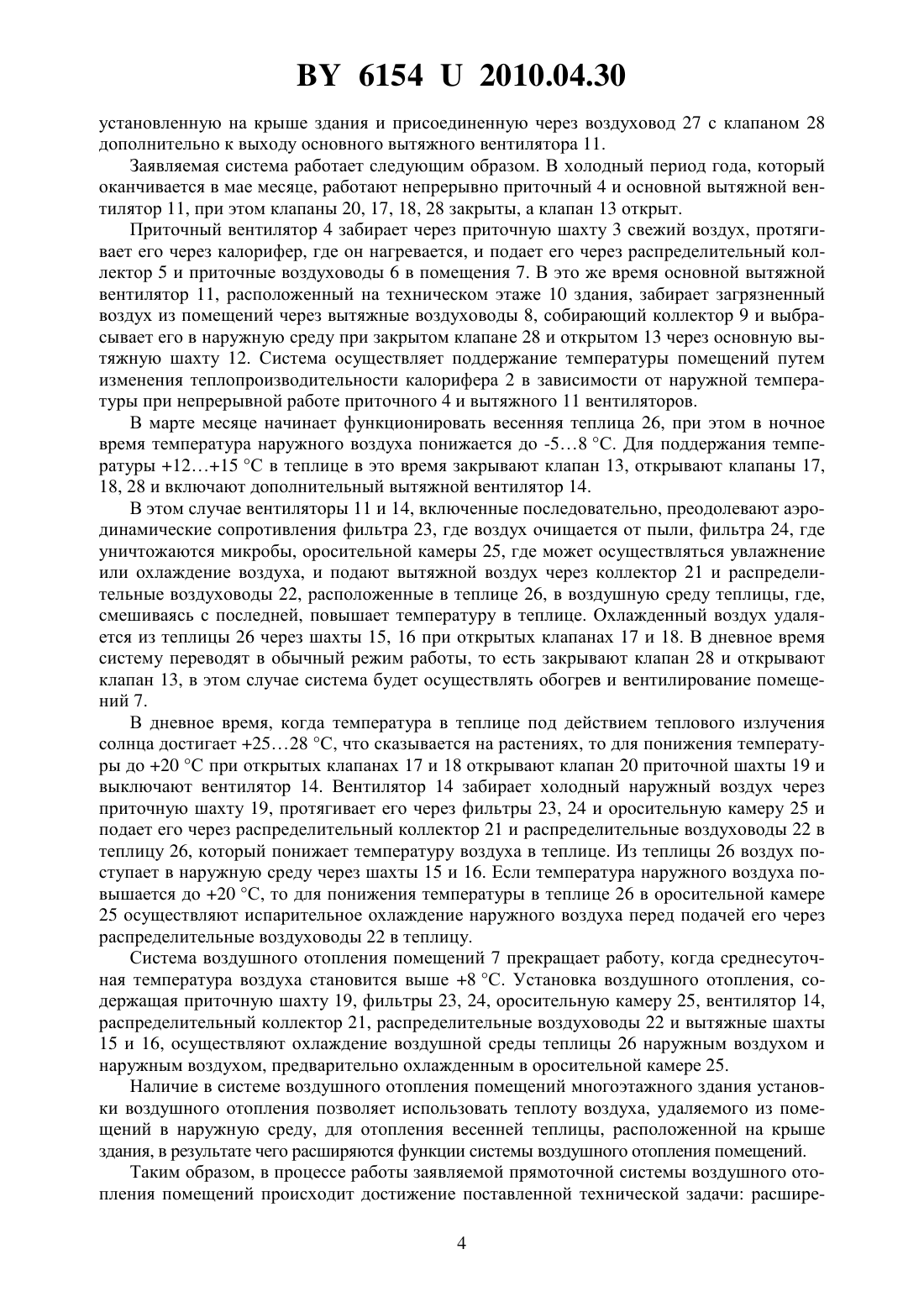

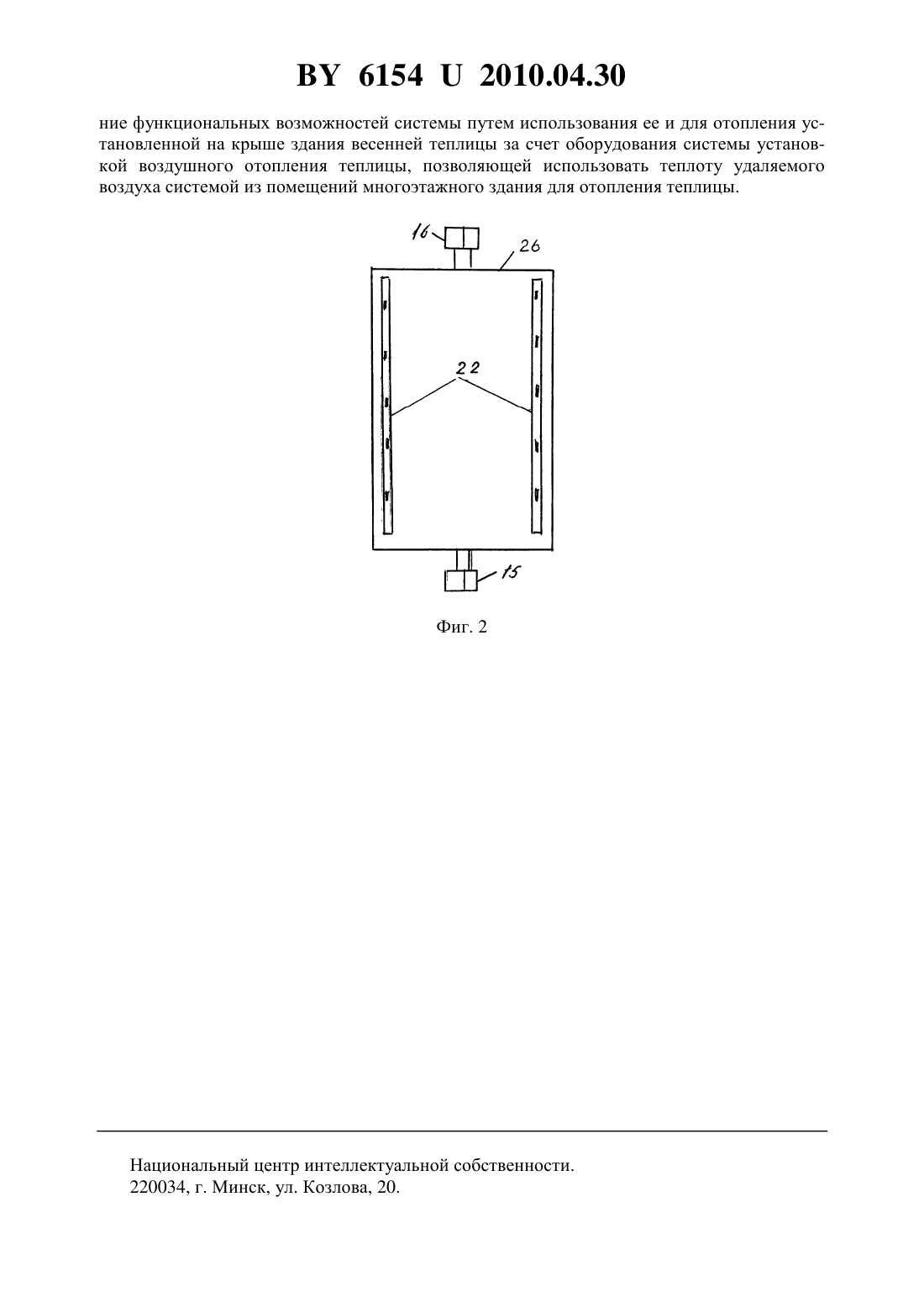

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРЯМОТОЧНАЯ СИСТЕМА ВОЗДУШНОГО ОТОПЛЕНИЯ ПОМЕЩЕНИЙ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Автор Синяков Анатолий Леонидович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Прямоточная система воздушного отопления помещений многоэтажного здания с плоской крышей, содержащая расположенный в подвале здания и сообщенный входом с наружной средой через калорифер и основную приточную шахту приточный вентилятор, к выходу которого через распределительный коллектор присоединены входы приточных воздуховодов, сообщенных выходами с отапливаемыми помещениями, с которыми также сообщены входы вытяжных воздуховодов, выходы которых через собирающий коллектор присоединены ко входу расположенного на техническом этаже здания основного вытяжного вентилятора, сообщенного выходом с наружной средой через основную с клапаном вытяжную шахту, отличающаяся тем, что она снабжена установкой воздушного отопления, содержащей дополнительные вытяжной вентилятор, две вытяжные и приточную с клапанами шахты распределительные коллектор и воздуховоды вытяжного воздуха, пылеулавливающий и бактерицидный фильтры, оросительную камеру, при этом распределительные воздуховоды расположены в установленной на крыше здания и оборудованной размещенными в ее торцах дополнительными с клапанами вытяжными шахтами весенней 61542010.04.30 теплице и присоединены входами через распределительный коллектор вытяжного воздуха к выходу установленного на техническом этаже здания дополнительного вытяжного вентилятора, сообщенного входом с наружной средой через последовательно соединенные оросительную камеру, антибактерицидный и пылеулавливающий фильтры, дополнительную с клапаном приточную шахту, установленную на крыше здания и присоединенную через воздуховод с клапаном дополнительно к выходу основного вытяжного вентилятора. Предлагаемое техническое решение относится к системам воздушного отопления помещений многоэтажных общественных и жилых зданий с плоскими крышами. Известна конструкция рециркуляционной системы воздушного отопления помещений 1. Система содержит расположенный в подвале здания приточный вентилятор, сообщенный входом через калорифер и вытяжные воздуховоды с отапливаемыми помещениями, к выходу которого через распределительный коллектор присоединены входы приточных воздуховодов, сообщенных выходами с отапливаемыми помещениями. Известная система работает следующим образом. Приточный вентилятор через вытяжные воздуховоды забирает воздух из отапливаемых помещений, протягивает его через калорифер, где он подогревается до требуемой температуры, и подает подогретый воздух через приточные воздуховоды опять в отапливаемые помещения. К недостатку известной системы следует отнести распространение системой вредных газов и микробов по всем помещениям в случае поступления вредных газов и появления микробов в воздушной среде одного из отапливаемых помещений. Отмеченный недостаток обусловлен тем, что перед калорифером воздушные потоки из помещений смешиваются и в суммарный воздушный поток поступают вредные газы и микробы, содержащиеся в воздушной среде одного из отапливаемых помещений, после подогрева суммарного воздушного потока в калорифере приточный вентилятор подает его через приточные воздуховоды опять в отапливаемые помещения. В результате этого происходит распространение вредных газов и микробов по всем помещениям и создается неблагоприятная среда для людей, находящихся в этих помещениях. Наиболее близкой к заявляемой конструкции системы является прямоточная система воздушного отопления помещений многоэтажного здания с плоской крышей 2. Эта система содержит расположенный в подвале здания и сообщенный входом с наружной средой через калорифер и приточную шахту приточный вентилятор, к выходу которого через распределительный коллектор присоединены входы приточных воздуховодов, подающих свежий воздух в помещения расположенный на техническом этаже здания и сообщенный выходом с наружной средой через вытяжную шахту вытяжной вентилятор, ко входу которого присоединены выходами через собирающий коллектор вытяжные воздуховоды, сообщенные входами с отапливаемыми помещениями. Система работает следующим образом. В холодный период года непрерывно работают приточный и вытяжной вентиляторы, при этом приточный вентилятор подает свежий воздух, предварительно подогретый в калорифере, в помещения многоэтажного здания через распределительный коллектор и приточные воздуховоды, а вытяжной вентилятор удаляет загрязненный воздух из помещений в наружную среду при помощи вытяжных воздуховодов, собирающего коллектора и вытяжной шахты. 2 61542010.04.30 К недостатку этой системы следует отнести ее малые функциональные возможности,так как она используется только для отопления помещений многоэтажного здания. Задачей предлагаемой полезной модели является расширение функциональных возможностей прямоточной системы воздушного отопления помещений здания с плоской крышей путем использования системы для отопления установленной на крыше здания весенней теплицы. Поставленная задача решается тем, что прямоточная система воздушного отопления помещений многоэтажного здания с плоской крышей, содержащая расположенный в подвале здания и сообщенный входом с наружной средой через калорифер и основную приточную шахту приточный вентилятор, к выходу которого через распределительный коллектор присоединены входы приточных воздуховодов, сообщенных выходами с отапливаемыми помещениями, с которыми также сообщены входы вытяжных воздуховодов,выходы которых через собирающий коллектор присоединены ко входу расположенного на техническом этаже здания основного вытяжного вентилятора, сообщенного выходом с наружной средой через основную с клапаном вытяжную шахту, снабжена установкой воздушного отопления, содержащей дополнительные вытяжной вентилятор, две вытяжные и приточную с клапанами шахты распределительные коллектор и воздуховоды вытяжного воздуха, пылеулавливающий и антибактерицидный фильтры, оросительную камеру, при этом распределительные воздуховоды расположены в установленной на крыше здания и оборудованной размещенными в ее торцах дополнительными с клапанами вытяжными шахтами весенней теплице и присоединены входами через распределительный коллектор вытяжного воздуха к выходу установленного на техническом этаже здания дополнительного вытяжного вентилятора, сообщенного входом с наружной средой через последовательно соединенные оросительную камеру, антибактерицидный и пылеулавливающий фильтры, дополнительную с клапаном приточную шахту, установленную на крыше здания и присоединенную через воздуховод с клапаном дополнительно к выходу основного вытяжного вентилятора. Сущность предлагаемой полезной модели прямоточной системы воздушного отопления помещений многоэтажного здания поясняется следующим графическим изображением на фиг. 1 изображена схема системы на фиг. 2 - расположение оборудования системы в вынесенной теплице. Заявляемая система содержит расположенный в подвале 1 здания и сообщенный входом с наружной средой через калорифер 2 и основную приточную шахту 3 приточный вентилятор 4, к выходу которого через распределительный коллектор 5 присоединены входы приточных воздуховодов 6, сообщенных выходами с отапливаемыми помещениями 7, с которыми также сообщены входы вытяжных воздуховодов 8, выходы которых через собирающий коллектор 9 присоединены ко входу расположенного на техническом этаже 10 здания основного вытяжного вентилятора 11, сообщенного выходом с наружной средой через основную вытяжную шахту 12, оборудованную клапаном 13. Для расширения функциональных возможностей система снабжена установкой воздушного отопления, содержащей дополнительные вытяжной вентилятор 14, две вытяжные шахты 15, 16 с клапанами 17, 18, приточную шахту 19 с клапаном 20,распределительные коллектор и воздуховоды 22 вытяжного воздуха, пылеулавливающий 23 и антибактерицидный 24 фильтры, оросительную камеру 25, при этом распределительные воздуховоды 22 расположены в установленной на крыше здания и оборудованной размещенными в ее торцах дополнительными вытяжными шахтами 15, 16 с клапанами 17,18 весенней теплице 26 и присоединены входами через распределительный коллектор 21 вытяжного воздуха к выходу установленного на техническом этаже 10 здания дополнительного вытяжного вентилятора 14, сообщенного входом с наружной средой через последовательно соединенные оросительную камеру 25, антибактерицидный 24 и пылеулавливающий 23 фильтры, дополнительную приточную шахту 19 с клапаном 20,3 61542010.04.30 установленную на крыше здания и присоединенную через воздуховод 27 с клапаном 28 дополнительно к выходу основного вытяжного вентилятора 11. Заявляемая система работает следующим образом. В холодный период года, который оканчивается в мае месяце, работают непрерывно приточный 4 и основной вытяжной вентилятор 11, при этом клапаны 20, 17, 18, 28 закрыты, а клапан 13 открыт. Приточный вентилятор 4 забирает через приточную шахту 3 свежий воздух, протягивает его через калорифер, где он нагревается, и подает его через распределительный коллектор 5 и приточные воздуховоды 6 в помещения 7. В это же время основной вытяжной вентилятор 11, расположенный на техническом этаже 10 здания, забирает загрязненный воздух из помещений через вытяжные воздуховоды 8, собирающий коллектор 9 и выбрасывает его в наружную среду при закрытом клапане 28 и открытом 13 через основную вытяжную шахту 12. Система осуществляет поддержание температуры помещений путем изменения теплопроизводительности калорифера 2 в зависимости от наружной температуры при непрерывной работе приточного 4 и вытяжного 11 вентиляторов. В марте месяце начинает функционировать весенняя теплица 26, при этом в ночное время температура наружного воздуха понижается до -58 С. Для поддержания температуры 1215 С в теплице в это время закрывают клапан 13, открывают клапаны 17,18, 28 и включают дополнительный вытяжной вентилятор 14. В этом случае вентиляторы 11 и 14, включенные последовательно, преодолевают аэродинамические сопротивления фильтра 23, где воздух очищается от пыли, фильтра 24, где уничтожаются микробы, оросительной камеры 25, где может осуществляться увлажнение или охлаждение воздуха, и подают вытяжной воздух через коллектор 21 и распределительные воздуховоды 22, расположенные в теплице 26, в воздушную среду теплицы, где,смешиваясь с последней, повышает температуру в теплице. Охлажденный воздух удаляется из теплицы 26 через шахты 15, 16 при открытых клапанах 17 и 18. В дневное время систему переводят в обычный режим работы, то есть закрывают клапан 28 и открывают клапан 13, в этом случае система будет осуществлять обогрев и вентилирование помещений 7. В дневное время, когда температура в теплице под действием теплового излучения солнца достигает 2528 С, что сказывается на растениях, то для понижения температуры до 20 С при открытых клапанах 17 и 18 открывают клапан 20 приточной шахты 19 и выключают вентилятор 14. Вентилятор 14 забирает холодный наружный воздух через приточную шахту 19, протягивает его через фильтры 23, 24 и оросительную камеру 25 и подает его через распределительный коллектор 21 и распределительные воздуховоды 22 в теплицу 26, который понижает температуру воздуха в теплице. Из теплицы 26 воздух поступает в наружную среду через шахты 15 и 16. Если температура наружного воздуха повышается до 20 С, то для понижения температуры в теплице 26 в оросительной камере 25 осуществляют испарительное охлаждение наружного воздуха перед подачей его через распределительные воздуховоды 22 в теплицу. Система воздушного отопления помещений 7 прекращает работу, когда среднесуточная температура воздуха становится выше 8 С. Установка воздушного отопления, содержащая приточную шахту 19, фильтры 23, 24, оросительную камеру 25, вентилятор 14,распределительный коллектор 21, распределительные воздуховоды 22 и вытяжные шахты 15 и 16, осуществляют охлаждение воздушной среды теплицы 26 наружным воздухом и наружным воздухом, предварительно охлажденным в оросительной камере 25. Наличие в системе воздушного отопления помещений многоэтажного здания установки воздушного отопления позволяет использовать теплоту воздуха, удаляемого из помещений в наружную среду, для отопления весенней теплицы, расположенной на крыше здания, в результате чего расширяются функции системы воздушного отопления помещений. Таким образом, в процессе работы заявляемой прямоточной системы воздушного отопления помещений происходит достижение поставленной технической задачи расшире 4 61542010.04.30 ние функциональных возможностей системы путем использования ее и для отопления установленной на крыше здания весенней теплицы за счет оборудования системы установкой воздушного отопления теплицы, позволяющей использовать теплоту удаляемого воздуха системой из помещений многоэтажного здания для отопления теплицы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
