Устройство “Минский талисман” для извлечения из водоемов скоплений жидких вредностей и других веществ

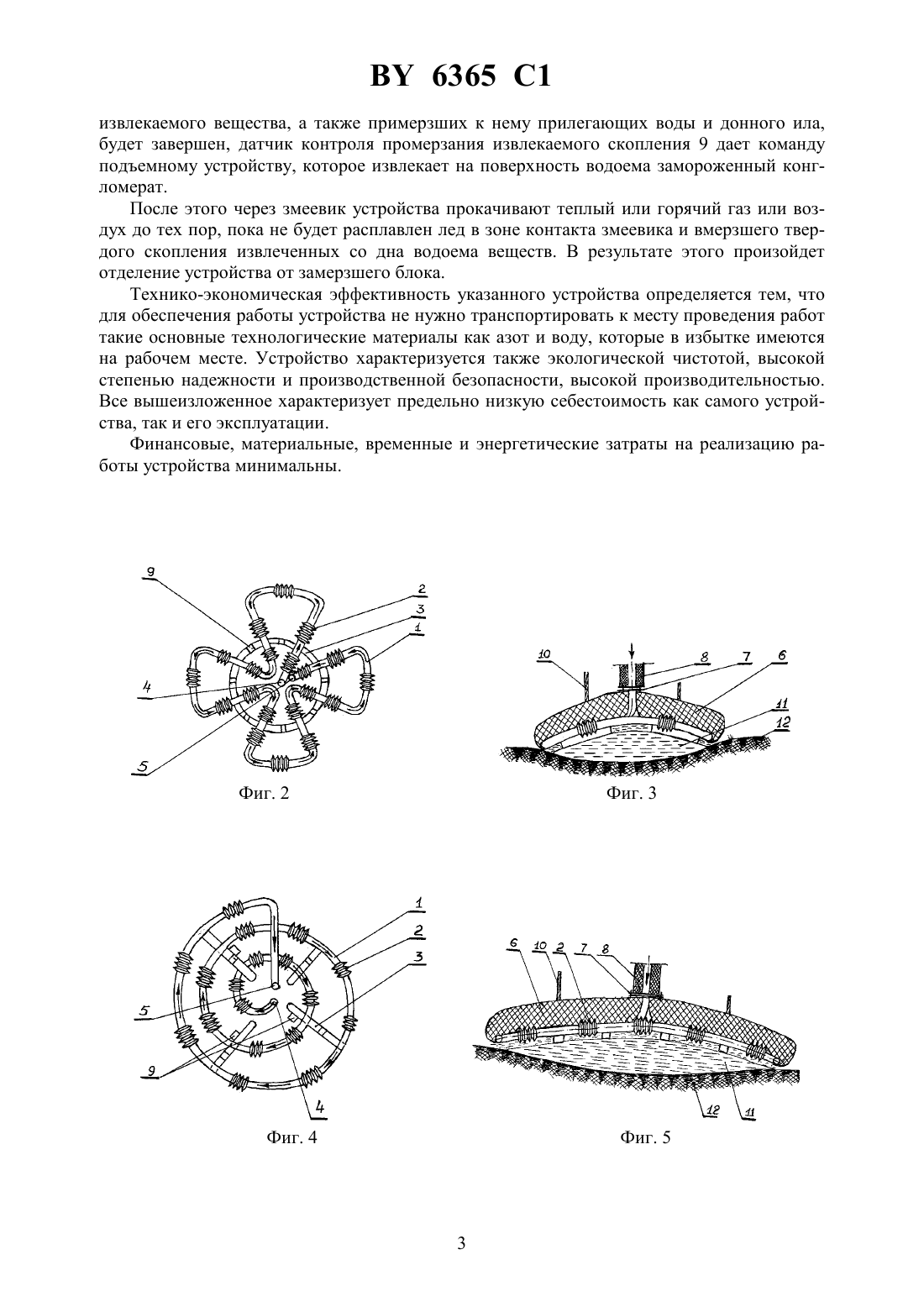

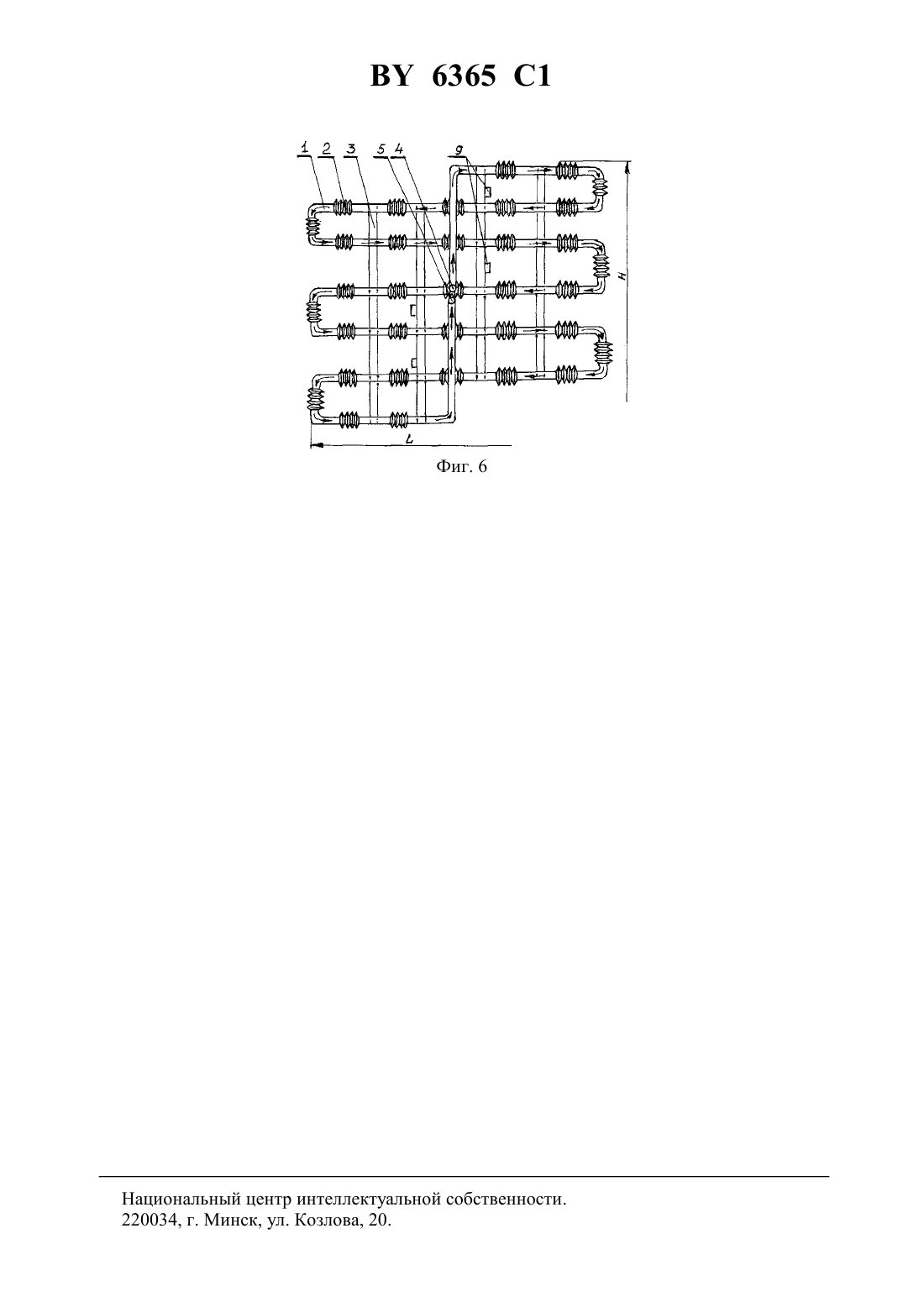

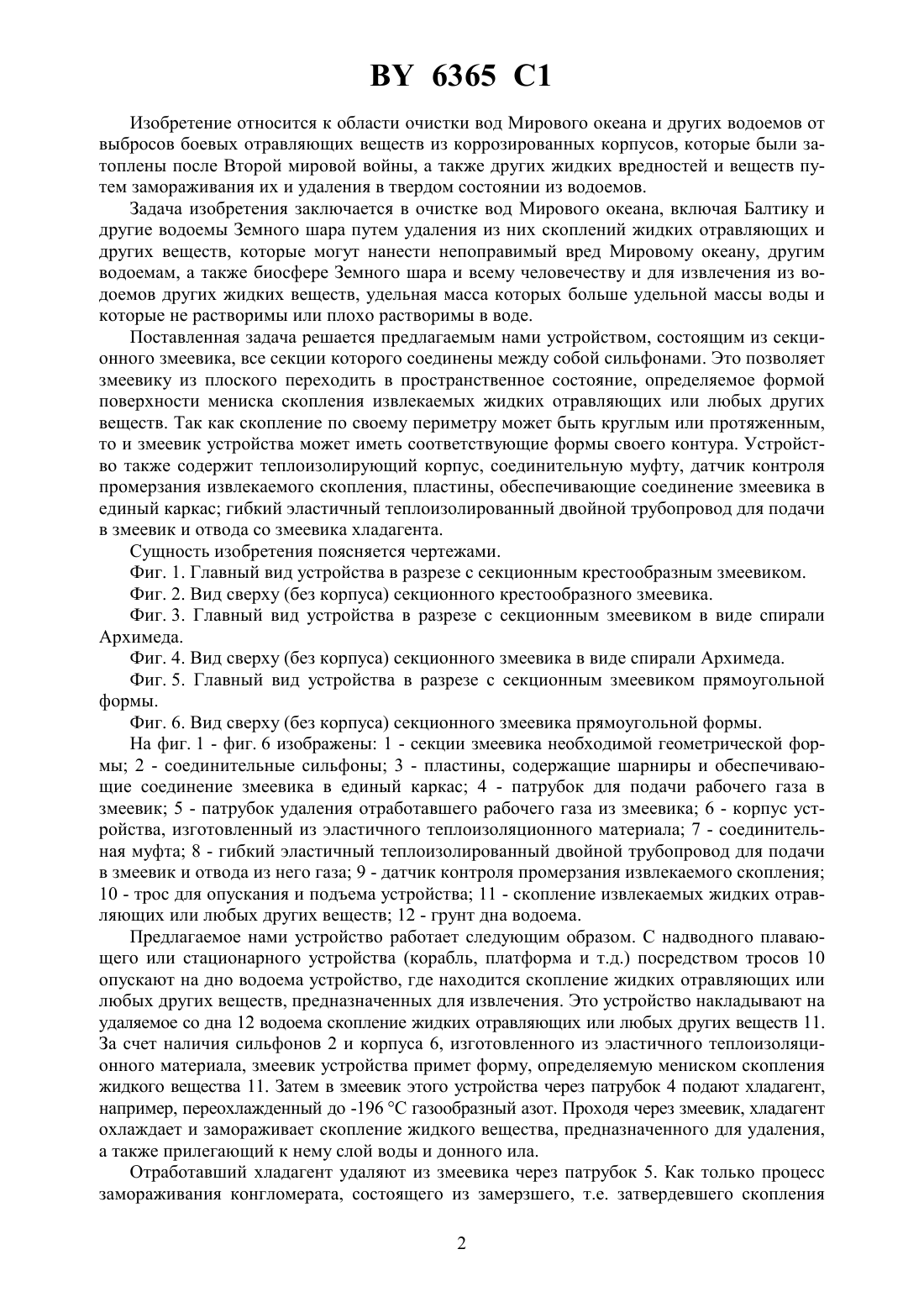

25 31/00, 21 9/04 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО МИНСКИЙ ТАЛИСМАН ДЛЯ ИЗВЛЕЧЕНИЯ ИЗ ВОДОЕМОВ СКОПЛЕНИЙ ЖИДКИХ ВРЕДНОСТЕЙ И ДРУГИХ ВЕЩЕСТВ(71) Заявители Тявловский Михаил Доминикович Тявловская Люция Болеславовна(72) Авторы Тявловский Михаил Доминикович Тявловская Люция Болеславовна(73) Патентообладатели Тявловский Михаил Доминикович Тявловская Люция Болеславовна(57) Устройство для извлечения из водоемов скоплений жидких вредностей и других веществ, содержащее корпус со змеевиком и тросы для опускания и подъема, отличающееся тем, что змеевик выполнен в виде отдельных секций труб, соединенных между собой сильфонами, и соединен пластинами, содержащими шарниры, в единый каркас, причем патрубки змеевика подачи и отвода хладагента соединены посредством соединительной муфты с гибким эластичным теплоизолированным двойным трубопроводом, корпус выполнен из эластичного теплоизоляционного материала и содержит датчики контроля промерзания извлекаемого скопления. 6365 1 Изобретение относится к области очистки вод Мирового океана и других водоемов от выбросов боевых отравляющих веществ из коррозированных корпусов, которые были затоплены после Второй мировой войны, а также других жидких вредностей и веществ путем замораживания их и удаления в твердом состоянии из водоемов. Задача изобретения заключается в очистке вод Мирового океана, включая Балтику и другие водоемы Земного шара путем удаления из них скоплений жидких отравляющих и других веществ, которые могут нанести непоправимый вред Мировому океану, другим водоемам, а также биосфере Земного шара и всему человечеству и для извлечения из водоемов других жидких веществ, удельная масса которых больше удельной массы воды и которые не растворимы или плохо растворимы в воде. Поставленная задача решается предлагаемым нами устройством, состоящим из секционного змеевика, все секции которого соединены между собой сильфонами. Это позволяет змеевику из плоского переходить в пространственное состояние, определяемое формой поверхности мениска скопления извлекаемых жидких отравляющих или любых других веществ. Так как скопление по своему периметру может быть круглым или протяженным,то и змеевик устройства может иметь соответствующие формы своего контура. Устройство также содержит теплоизолирующий корпус, соединительную муфту, датчик контроля промерзания извлекаемого скопления, пластины, обеспечивающие соединение змеевика в единый каркас гибкий эластичный теплоизолированный двойной трубопровод для подачи в змеевик и отвода со змеевика хладагента. Сущность изобретения поясняется чертежами. Фиг. 1. Главный вид устройства в разрезе с секционным крестообразным змеевиком. Фиг. 2. Вид сверху (без корпуса) секционного крестообразного змеевика. Фиг. 3. Главный вид устройства в разрезе с секционным змеевиком в виде спирали Архимеда. Фиг. 4. Вид сверху (без корпуса) секционного змеевика в виде спирали Архимеда. Фиг. 5. Главный вид устройства в разрезе с секционным змеевиком прямоугольной формы. Фиг. 6. Вид сверху (без корпуса) секционного змеевика прямоугольной формы. На фиг. 1 - фиг. 6 изображены 1 - секции змеевика необходимой геометрической формы 2 - соединительные сильфоны 3 - пластины, содержащие шарниры и обеспечивающие соединение змеевика в единый каркас 4 - патрубок для подачи рабочего газа в змеевик 5 - патрубок удаления отработавшего рабочего газа из змеевика 6 - корпус устройства, изготовленный из эластичного теплоизоляционного материала 7 - соединительная муфта 8 - гибкий эластичный теплоизолированный двойной трубопровод для подачи в змеевик и отвода из него газа 9 - датчик контроля промерзания извлекаемого скопления 10 - трос для опускания и подъема устройства 11 - скопление извлекаемых жидких отравляющих или любых других веществ 12 - грунт дна водоема. Предлагаемое нами устройство работает следующим образом. С надводного плавающего или стационарного устройства (корабль, платформа и т.д.) посредством тросов 10 опускают на дно водоема устройство, где находится скопление жидких отравляющих или любых других веществ, предназначенных для извлечения. Это устройство накладывают на удаляемое со дна 12 водоема скопление жидких отравляющих или любых других веществ 11. За счет наличия сильфонов 2 и корпуса 6, изготовленного из эластичного теплоизоляционного материала, змеевик устройства примет форму, определяемую мениском скопления жидкого вещества 11. Затем в змеевик этого устройства через патрубок 4 подают хладагент,например, переохлажденный до -196 С газообразный азот. Проходя через змеевик, хладагент охлаждает и замораживает скопление жидкого вещества, предназначенного для удаления,а также прилегающий к нему слой воды и донного ила. Отработавший хладагент удаляют из змеевика через патрубок 5. Как только процесс замораживания конгломерата, состоящего из замерзшего, т.е. затвердевшего скопления 2 6365 1 извлекаемого вещества, а также примерзших к нему прилегающих воды и донного ила,будет завершен, датчик контроля промерзания извлекаемого скопления 9 дает команду подъемному устройству, которое извлекает на поверхность водоема замороженный конгломерат. После этого через змеевик устройства прокачивают теплый или горячий газ или воздух до тех пор, пока не будет расплавлен лед в зоне контакта змеевика и вмерзшего твердого скопления извлеченных со дна водоема веществ. В результате этого произойдет отделение устройства от замерзшего блока. Технико-экономическая эффективность указанного устройства определяется тем, что для обеспечения работы устройства не нужно транспортировать к месту проведения работ такие основные технологические материалы как азот и воду, которые в избытке имеются на рабочем месте. Устройство характеризуется также экологической чистотой, высокой степенью надежности и производственной безопасности, высокой производительностью. Все вышеизложенное характеризует предельно низкую себестоимость как самого устройства, так и его эксплуатации. Финансовые, материальные, временные и энергетические затраты на реализацию работы устройства минимальны. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
