Пневматическая сеялка

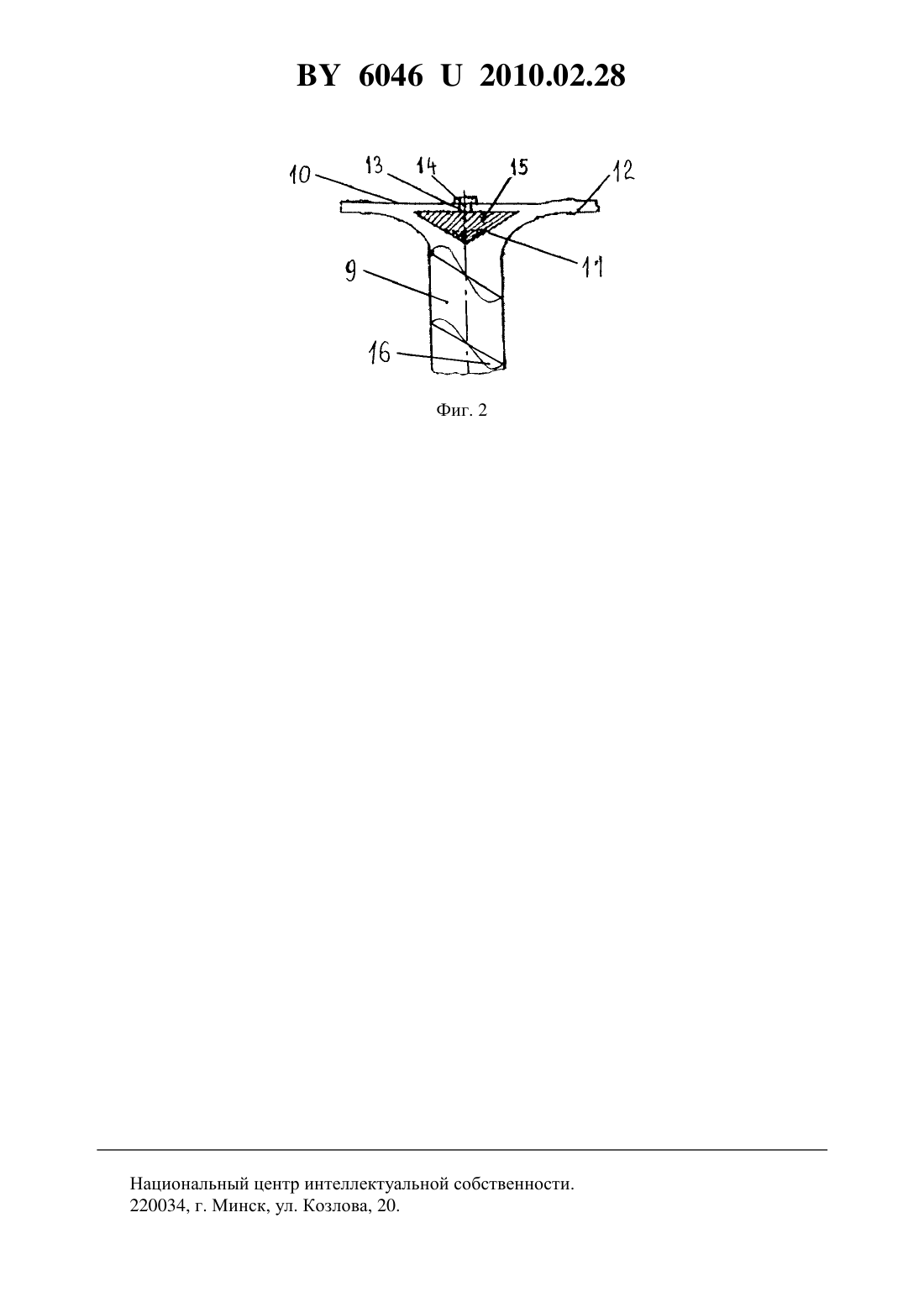

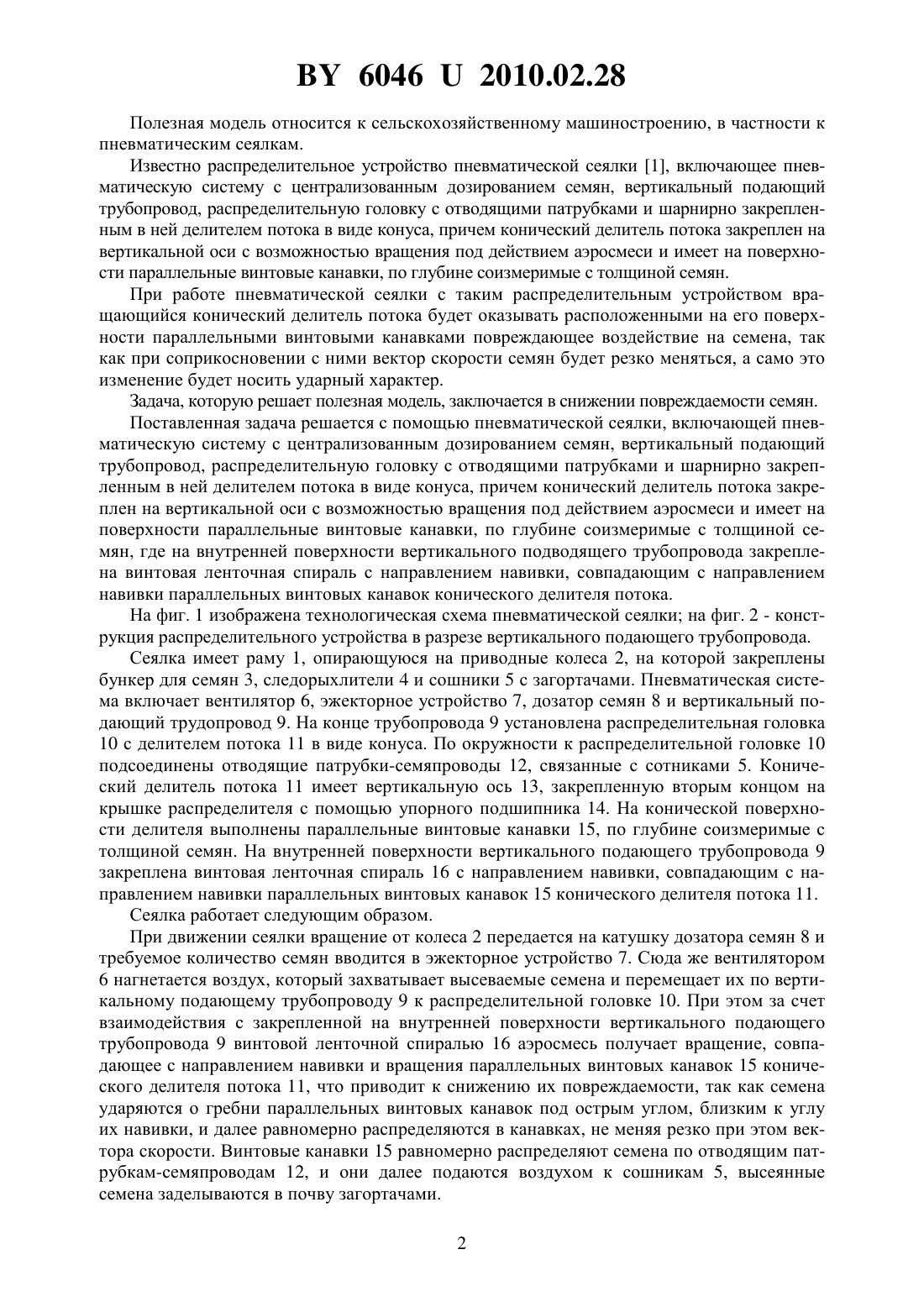

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шупилов Александр Алексеевич Еднач Валерий Николаевич Агейчик Валерий Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Пневматическая сеялка, включающая пневматическую систему с централизованным дозированием семян, вертикальный подающий трубопровод, распределительную головку с отводящими патрубками и шарнирно закрепленным в ней делителем потока в виде конуса, причем конический делитель потока закреплен на вертикальной оси с возможностью вращения под действием аэросмеси и имеет на поверхности параллельные винтовые канавки, по глубине соизмеримые с толщиной семян, отличающаяся тем, что на внутренней поверхности вертикального подводящего трубопровода закреплена винтовая ленточная спираль с направлением навивки, совпадающим с направлением навивки параллельных винтовых канавок конического делителя потока.(56) 1. Патент на полезную модель РБ 3353, П 01 С 7/00, 15/04, 2007. 60462010.02.28 Полезная модель относится к сельскохозяйственному машиностроению, в частности к пневматическим сеялкам. Известно распределительное устройство пневматической сеялки 1, включающее пневматическую систему с централизованным дозированием семян, вертикальный подающий трубопровод, распределительную головку с отводящими патрубками и шарнирно закрепленным в ней делителем потока в виде конуса, причем конический делитель потока закреплен на вертикальной оси с возможностью вращения под действием аэросмеси и имеет на поверхности параллельные винтовые канавки, по глубине соизмеримые с толщиной семян. При работе пневматической сеялки с таким распределительным устройством вращающийся конический делитель потока будет оказывать расположенными на его поверхности параллельными винтовыми канавками повреждающее воздействие на семена, так как при соприкосновении с ними вектор скорости семян будет резко меняться, а само это изменение будет носить ударный характер. Задача, которую решает полезная модель, заключается в снижении повреждаемости семян. Поставленная задача решается с помощью пневматической сеялки, включающей пневматическую систему с централизованным дозированием семян, вертикальный подающий трубопровод, распределительную головку с отводящими патрубками и шарнирно закрепленным в ней делителем потока в виде конуса, причем конический делитель потока закреплен на вертикальной оси с возможностью вращения под действием аэросмеси и имеет на поверхности параллельные винтовые канавки, по глубине соизмеримые с толщиной семян, где на внутренней поверхности вертикального подводящего трубопровода закреплена винтовая ленточная спираль с направлением навивки, совпадающим с направлением навивки параллельных винтовых канавок конического делителя потока. На фиг. 1 изображена технологическая схема пневматической сеялки на фиг. 2 - конструкция распределительного устройства в разрезе вертикального подающего трубопровода. Сеялка имеет раму 1, опирающуюся на приводные колеса 2, на которой закреплены бункер для семян 3, следорыхлители 4 и сошники 5 с загортачами. Пневматическая система включает вентилятор 6, эжекторное устройство 7, дозатор семян 8 и вертикальный подающий трудопровод 9. На конце трубопровода 9 установлена распределительная головка 10 с делителем потока 11 в виде конуса. По окружности к распределительной головке 10 подсоединены отводящие патрубки-семяпроводы 12, связанные с сотниками 5. Конический делитель потока 11 имеет вертикальную ось 13, закрепленную вторым концом на крышке распределителя с помощью упорного подшипника 14. На конической поверхности делителя выполнены параллельные винтовые канавки 15, по глубине соизмеримые с толщиной семян. На внутренней поверхности вертикального подающего трубопровода 9 закреплена винтовая ленточная спираль 16 с направлением навивки, совпадающим с направлением навивки параллельных винтовых канавок 15 конического делителя потока 11. Сеялка работает следующим образом. При движении сеялки вращение от колеса 2 передается на катушку дозатора семян 8 и требуемое количество семян вводится в эжекторное устройство 7. Сюда же вентилятором 6 нагнетается воздух, который захватывает высеваемые семена и перемещает их по вертикальному подающему трубопроводу 9 к распределительной головке 10. При этом за счет взаимодействия с закрепленной на внутренней поверхности вертикального подающего трубопровода 9 винтовой ленточной спиралью 16 аэросмесь получает вращение, совпадающее с направлением навивки и вращения параллельных винтовых канавок 15 конического делителя потока 11, что приводит к снижению их повреждаемости, так как семена ударяются о гребни параллельных винтовых канавок под острым углом, близким к углу их навивки, и далее равномерно распределяются в канавках, не меняя резко при этом вектора скорости. Винтовые канавки 15 равномерно распределяют семена по отводящим патрубкам-семяпроводам 12, и они далее подаются воздухом к сошникам 5, высеянные семена заделываются в почву загортачами. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
