Система водяного отопления

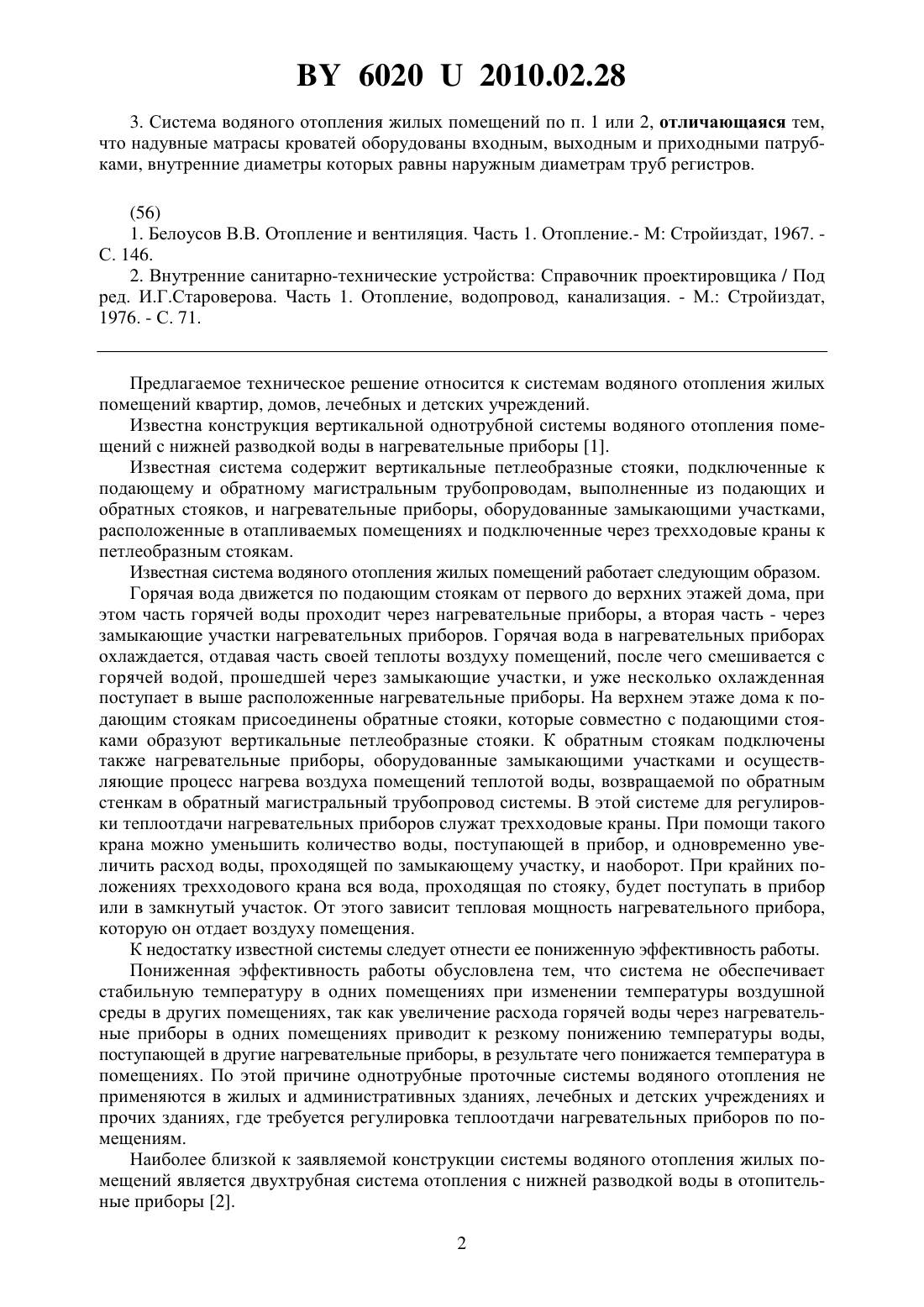

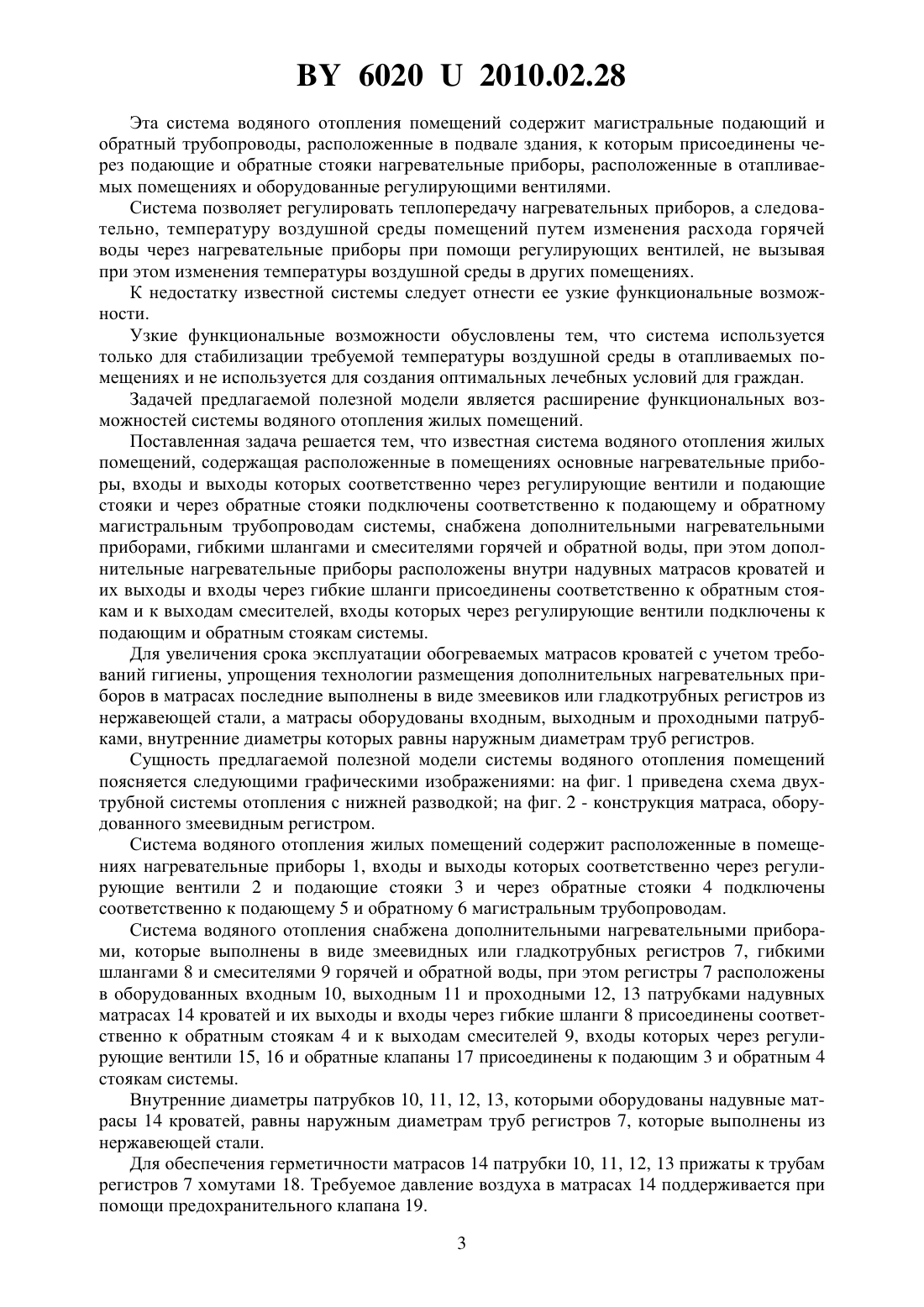

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Автор Синяков Анатолий Леонидович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) 1. Система водяного отопления жилых помещений, содержащая расположенные в помещениях основные нагревательные приборы, входы и выходы которых соответственно через регулирующие вентили и подающие стояки и через обратные стояки подключены соответственно к подающему и обратному магистральным трубопроводам системы, отличающаяся тем, что она снабжена дополнительными нагревательными приборами, гибкими шлангами и смесителями горячей и обратной воды, при этом дополнительные нагревательные приборы расположены внутри надувных матрасов кроватей и их выходы и входы через гибкие шланги присоединены соответственно к обратным стоякам и к выходам смесителей, входы которых через регулирующие вентили подключены к подающим и обратным стоякам системы. 2. Система водяного отопления жилых помещений по п. 1, отличающаяся тем, что дополнительные нагревательные приборы изготовлены из коррозионностойкого материла,например из нержавеющей стали, и выполнены в виде змеевиков или гладкотрубных регистров. 60202010.02.28 3. Система водяного отопления жилых помещений по п. 1 или 2, отличающаяся тем,что надувные матрасы кроватей оборудованы входным, выходным и приходными патрубками, внутренние диаметры которых равны наружным диаметрам труб регистров.(56) 1. Белоусов В.В. Отопление и вентиляция. Часть 1. Отопление.- М Стройиздат, 1967. С. 146. 2. Внутренние санитарно-технические устройства Справочник проектировщика / Под ред. И.Г.Староверова. Часть 1. Отопление, водопровод, канализация. - М. Стройиздат,1976. - С. 71. Предлагаемое техническое решение относится к системам водяного отопления жилых помещений квартир, домов, лечебных и детских учреждений. Известна конструкция вертикальной однотрубной системы водяного отопления помещений с нижней разводкой воды в нагревательные приборы 1. Известная система содержит вертикальные петлеобразные стояки, подключенные к подающему и обратному магистральным трубопроводам, выполненные из подающих и обратных стояков, и нагревательные приборы, оборудованные замыкающими участками,расположенные в отапливаемых помещениях и подключенные через трехходовые краны к петлеобразным стоякам. Известная система водяного отопления жилых помещений работает следующим образом. Горячая вода движется по подающим стоякам от первого до верхних этажей дома, при этом часть горячей воды проходит через нагревательные приборы, а вторая часть - через замыкающие участки нагревательных приборов. Горячая вода в нагревательных приборах охлаждается, отдавая часть своей теплоты воздуху помещений, после чего смешивается с горячей водой, прошедшей через замыкающие участки, и уже несколько охлажденная поступает в выше расположенные нагревательные приборы. На верхнем этаже дома к подающим стоякам присоединены обратные стояки, которые совместно с подающими стояками образуют вертикальные петлеобразные стояки. К обратным стоякам подключены также нагревательные приборы, оборудованные замыкающими участками и осуществляющие процесс нагрева воздуха помещений теплотой воды, возвращаемой по обратным стенкам в обратный магистральный трубопровод системы. В этой системе для регулировки теплоотдачи нагревательных приборов служат трехходовые краны. При помощи такого крана можно уменьшить количество воды, поступающей в прибор, и одновременно увеличить расход воды, проходящей по замыкающему участку, и наоборот. При крайних положениях трехходового крана вся вода, проходящая по стояку, будет поступать в прибор или в замкнутый участок. От этого зависит тепловая мощность нагревательного прибора,которую он отдает воздуху помещения. К недостатку известной системы следует отнести ее пониженную эффективность работы. Пониженная эффективность работы обусловлена тем, что система не обеспечивает стабильную температуру в одних помещениях при изменении температуры воздушной среды в других помещениях, так как увеличение расхода горячей воды через нагревательные приборы в одних помещениях приводит к резкому понижению температуры воды,поступающей в другие нагревательные приборы, в результате чего понижается температура в помещениях. По этой причине однотрубные проточные системы водяного отопления не применяются в жилых и административных зданиях, лечебных и детских учреждениях и прочих зданиях, где требуется регулировка теплоотдачи нагревательных приборов по помещениям. Наиболее близкой к заявляемой конструкции системы водяного отопления жилых помещений является двухтрубная система отопления с нижней разводкой воды в отопительные приборы 2. 2 60202010.02.28 Эта система водяного отопления помещений содержит магистральные подающий и обратный трубопроводы, расположенные в подвале здания, к которым присоединены через подающие и обратные стояки нагревательные приборы, расположенные в отапливаемых помещениях и оборудованные регулирующими вентилями. Система позволяет регулировать теплопередачу нагревательных приборов, а следовательно, температуру воздушной среды помещений путем изменения расхода горячей воды через нагревательные приборы при помощи регулирующих вентилей, не вызывая при этом изменения температуры воздушной среды в других помещениях. К недостатку известной системы следует отнести ее узкие функциональные возможности. Узкие функциональные возможности обусловлены тем, что система используется только для стабилизации требуемой температуры воздушной среды в отапливаемых помещениях и не используется для создания оптимальных лечебных условий для граждан. Задачей предлагаемой полезной модели является расширение функциональных возможностей системы водяного отопления жилых помещений. Поставленная задача решается тем, что известная система водяного отопления жилых помещений, содержащая расположенные в помещениях основные нагревательные приборы, входы и выходы которых соответственно через регулирующие вентили и подающие стояки и через обратные стояки подключены соответственно к подающему и обратному магистральным трубопроводам системы, снабжена дополнительными нагревательными приборами, гибкими шлангами и смесителями горячей и обратной воды, при этом дополнительные нагревательные приборы расположены внутри надувных матрасов кроватей и их выходы и входы через гибкие шланги присоединены соответственно к обратным стоякам и к выходам смесителей, входы которых через регулирующие вентили подключены к подающим и обратным стоякам системы. Для увеличения срока эксплуатации обогреваемых матрасов кроватей с учетом требований гигиены, упрощения технологии размещения дополнительных нагревательных приборов в матрасах последние выполнены в виде змеевиков или гладкотрубных регистров из нержавеющей стали, а матрасы оборудованы входным, выходным и проходными патрубками, внутренние диаметры которых равны наружным диаметрам труб регистров. Сущность предлагаемой полезной модели системы водяного отопления помещений поясняется следующими графическими изображениями на фиг. 1 приведена схема двухтрубной системы отопления с нижней разводкой на фиг. 2 - конструкция матраса, оборудованного змеевидным регистром. Система водяного отопления жилых помещений содержит расположенные в помещениях нагревательные приборы 1, входы и выходы которых соответственно через регулирующие вентили 2 и подающие стояки 3 и через обратные стояки 4 подключены соответственно к подающему 5 и обратному 6 магистральным трубопроводам. Система водяного отопления снабжена дополнительными нагревательными приборами, которые выполнены в виде змеевидных или гладкотрубных регистров 7, гибкими шлангами 8 и смесителями 9 горячей и обратной воды, при этом регистры 7 расположены в оборудованных входным 10, выходным 11 и проходными 12, 13 патрубками надувных матрасах 14 кроватей и их выходы и входы через гибкие шланги 8 присоединены соответственно к обратным стоякам 4 и к выходам смесителей 9, входы которых через регулирующие вентили 15, 16 и обратные клапаны 17 присоединены к подающим 3 и обратным 4 стоякам системы. Внутренние диаметры патрубков 10, 11, 12, 13, которыми оборудованы надувные матрасы 14 кроватей, равны наружным диаметрам труб регистров 7, которые выполнены из нержавеющей стали. Для обеспечения герметичности матрасов 14 патрубки 10, 11, 12, 13 прижаты к трубам регистров 7 хомутами 18. Требуемое давление воздуха в матрасах 14 поддерживается при помощи предохранительного клапана 19. 3 60202010.02.28 Размещают змеевидный регистр 7, состоящий из двух -образных гладких труб, в матрасе 14 следующим образом. Через проходные патрубки 12 вставляют -образные трубы в матрас 14 и их концы затем пропускают через патрубки 10, 11 и 13. Концы -образных труб на выходе из патрубков 13 соединяют последовательно и патрубки прижимают к трубам хомутами 18. Заявляемая система водяного отопления помещений работает следующим образом. Горячая вода из подающего 5 магистрального трубопровода через подающие стояки 3 и регулирующие вентили 2 поступает в нагревательные приборы 1, где отдает часть своей теплоты воздуху помещений. Охлажденная вода из нагревательных приборов 1 через обратные стояки 4 поступает в обратный 6 магистральный трубопровод. Изменением расхода горячей воды при помощи вентилей 2 через нагревательные приборы 1 регулируют температуру воздушной среды помещений. Кроме того, горячая вода из подающих стояков 3 через вентили 15 поступает в смесители 9, где смешивается с обратной водой, поступающей из стояков 4 через вентили 16 и обратные клапаны 17. Из смесителей 9 вода с требуемой температурой, которая достигается при помощи вентилей 15, 16, поступает в регистры 7, расположенные в надувных матрасах 14 кроватей, и нагревает воздух в них, который нагревает поверхность матраса 14, контактирующую с телом человека. Охлажденная вода из регистров 7 поступает в обратные стояки 4 через гибкие шланги 8. Требуемая температура поверхности матрасов 14 достигается регулированием температуры воды на выходе смесителей 9. Заявляемая система водяного отопления жилых помещений обеспечивает не только требуемую температуру воздушной среды в помещениях при помощи нагревательных приборов, но и создает необходимые лечебные условия для человека. Таким образом, в процессе работы заявляемой системы водяного отопления жилых помещений происходит достижение поставленной технической задачи расширение функциональных возможностей системы за счет использования ее также для нагрева поверхности надувных матрасов кроватей путем оборудования их регистрами из гладких труб и присоединения регистров к подающим и обратным стоякам через смесители горячей и обратной воды системы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
