Универсальная пневматическая сеялка

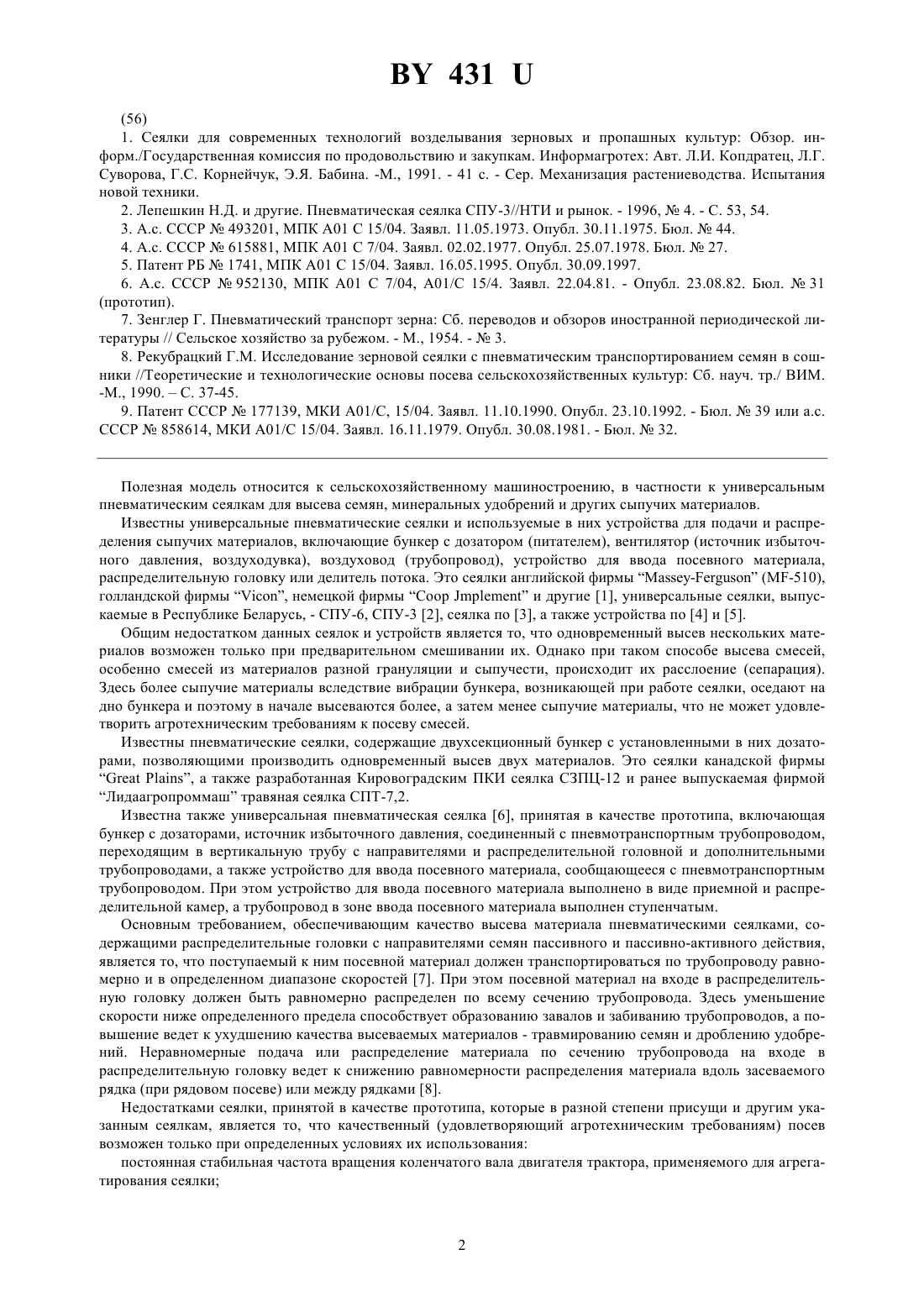

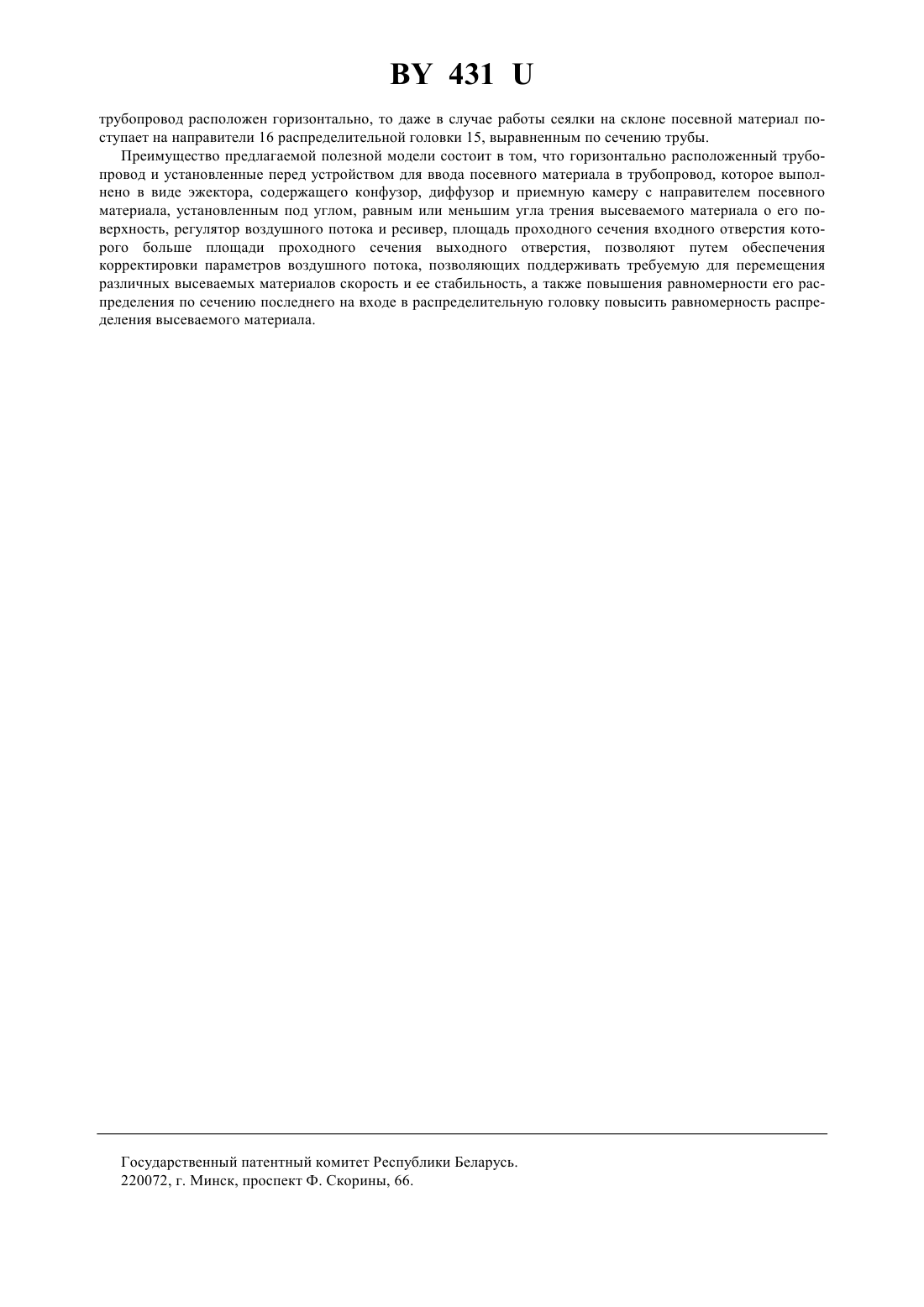

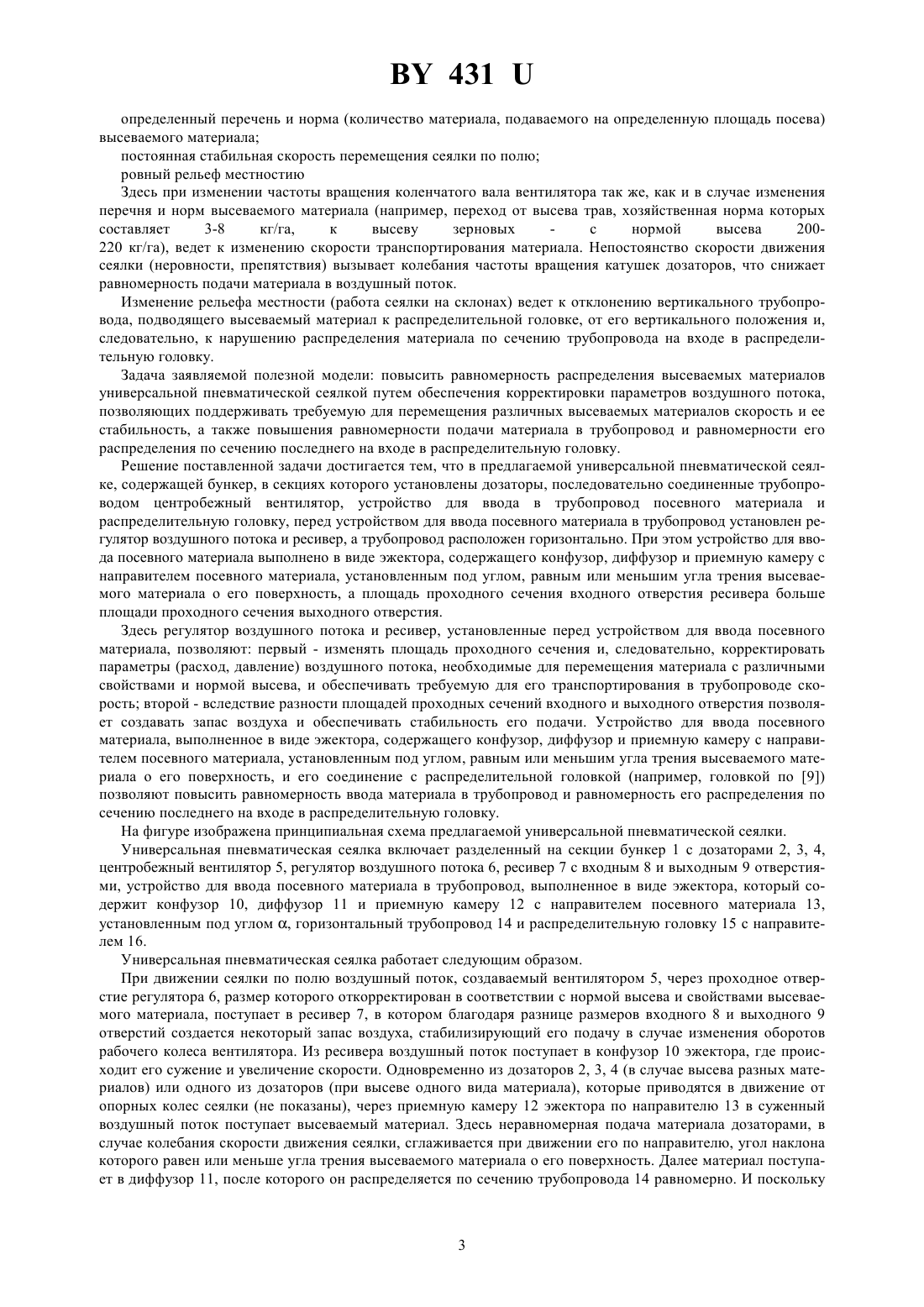

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Республиканское унитарное предприятие Белорусский научно-исследовательский институт механизации сельского хозяйства(73) Патентообладатель Республиканское унитарное предприятие Белорусский научноисследовательский институт механизации сельского хозяйства(57) 1. Универсальная пневматическая сеялка, включающая бункер, в секциях которого установлены дозаторы, последовательно соединенные трубопроводом центробежный вентилятор, устройство для ввода в трубопровод посевного материала, и распределительную головку, отличающаяся тем, что перед устройством для ввода посевного материала установлен регулятор воздушного потока и ресивер, а трубопровод расположен горизонтально. 2. Сеялка по п. 1, отличающаяся тем, что устройство для ввода посевного материала выполнено в виде эжектора, содержащего конфузор, диффузор и приемную камеру с направителем посевного материала, установленным под углом, равным или меньшим угла трения высеваемого материала о его поверхность. 3. Сеялка по п. 1, отличающаяся тем, что площадь проходного сечения входного отверстия ресивера больше площади проходного сечения выходного отверстия.(56) 1. Сеялки для современных технологий возделывания зерновых и пропашных культур Обзор. информ./Государственная комиссия по продовольствию и закупкам. Информагротех Авт. Л.И. Копдратец, Л.Г. Суворова, Г.С. Корнейчук, Э.Я. Бабина. -М., 1991. - 41 с. - Сер. Механизация растениеводства. Испытания новой техники. 2. Лепешкин Н.Д. и другие. Пневматическая сеялка СПУ-3//НТИ и рынок. - 1996,4. - С. 53, 54. 3. А.с. СССР 493201, МПК А 01 С 15/04. Заявл. 11.05.1973. Опубл. 30.11.1975. Бюл.44. 4. А.с. СССР 615881, МПК А 01 С 7/04. Заявл. 02.02.1977. Опубл. 25.07.1978. Бюл.27. 5. Патент РБ 1741, МПК А 01 С 15/04. Заявл. 16.05.1995. Опубл. 30.09.1997. 6. А.с. СССР 952130, МПК А 01 С 7/04, А 01/С 15/4. Заявл. 22.04.81. - Опубл. 23.08.82. Бюл.31(прототип). 7. Зенглер Г. Пневматический транспорт зерна Сб. переводов и обзоров иностранной периодической литературы // Сельское хозяйство за рубежом. - М., 1954. -3. 8. Рекубрацкий Г.М. Исследование зерновой сеялки с пневматическим транспортированием семян в сошники //Теоретические и технологические основы посева сельскохозяйственных культур Сб. науч. тр./ ВИМ. Полезная модель относится к сельскохозяйственному машиностроению, в частности к универсальным пневматическим сеялкам для высева семян, минеральных удобрений и других сыпучих материалов. Известны универсальные пневматические сеялки и используемые в них устройства для подачи и распределения сыпучих материалов, включающие бункер с дозатором (питателем), вентилятор (источник избыточного давления, воздуходувка), воздуховод (трубопровод), устройство для ввода посевного материала,распределительную головку или делитель потока. Это сеялки английской фирмы - (-510),голландской фирмы , немецкой фирмыи другие 1, универсальные сеялки, выпускаемые в Республике Беларусь, - СПУ-6, СПУ-3 2, сеялка по 3, а также устройства по 4 и 5. Общим недостатком данных сеялок и устройств является то, что одновременный высев нескольких материалов возможен только при предварительном смешивании их. Однако при таком способе высева смесей,особенно смесей из материалов разной грануляции и сыпучести, происходит их расслоение (сепарация). Здесь более сыпучие материалы вследствие вибрации бункера, возникающей при работе сеялки, оседают на дно бункера и поэтому в начале высеваются более, а затем менее сыпучие материалы, что не может удовлетворить агротехническим требованиям к посеву смесей. Известны пневматические сеялки, содержащие двухсекционный бункер с установленными в них дозаторами, позволяющими производить одновременный высев двух материалов. Это сеялки канадской фирмы, а также разработанная Кировоградским ПКИ сеялка СЗПЦ-12 и ранее выпускаемая фирмой Лидаагропроммаш травяная сеялка СПТ-7,2. Известна также универсальная пневматическая сеялка 6, принятая в качестве прототипа, включающая бункер с дозаторами, источник избыточного давления, соединенный с пневмотранспортным трубопроводом,переходящим в вертикальную трубу с направителями и распределительной головной и дополнительными трубопроводами, а также устройство для ввода посевного материала, сообщающееся с пневмотранспортным трубопроводом. При этом устройство для ввода посевного материала выполнено в виде приемной и распределительной камер, а трубопровод в зоне ввода посевного материала выполнен ступенчатым. Основным требованием, обеспечивающим качество высева материала пневматическими сеялками, содержащими распределительные головки с направителями семян пассивного и пассивно-активного действия,является то, что поступаемый к ним посевной материал должен транспортироваться по трубопроводу равномерно и в определенном диапазоне скоростей 7. При этом посевной материал на входе в распределительную головку должен быть равномерно распределен по всему сечению трубопровода. Здесь уменьшение скорости ниже определенного предела способствует образованию завалов и забиванию трубопроводов, а повышение ведет к ухудшению качества высеваемых материалов - травмированию семян и дроблению удобрений. Неравномерные подача или распределение материала по сечению трубопровода на входе в распределительную головку ведет к снижению равномерности распределения материала вдоль засеваемого рядка (при рядовом посеве) или между рядками 8. Недостатками сеялки, принятой в качестве прототипа, которые в разной степени присущи и другим указанным сеялкам, является то, что качественный (удовлетворяющий агротехническим требованиям) посев возможен только при определенных условиях их использования постоянная стабильная частота вращения коленчатого вала двигателя трактора, применяемого для агрегатирования сеялки 431 определенный перечень и норма (количество материала, подаваемого на определенную площадь посева) высеваемого материала постоянная стабильная скорость перемещения сеялки по полю ровный рельеф местностию Здесь при изменении частоты вращения коленчатого вала вентилятора так же, как и в случае изменения перечня и норм высеваемого материала (например, переход от высева трав, хозяйственная норма которых составляет 3-8 кг/га,к высеву зерновых с нормой высева 200220 кг/га), ведет к изменению скорости транспортирования материала. Непостоянство скорости движения сеялки (неровности, препятствия) вызывает колебания частоты вращения катушек дозаторов, что снижает равномерность подачи материала в воздушный поток. Изменение рельефа местности (работа сеялки на склонах) ведет к отклонению вертикального трубопровода, подводящего высеваемый материал к распределительной головке, от его вертикального положения и,следовательно, к нарушению распределения материала по сечению трубопровода на входе в распределительную головку. Задача заявляемой полезной модели повысить равномерность распределения высеваемых материалов универсальной пневматической сеялкой путем обеспечения корректировки параметров воздушного потока,позволяющих поддерживать требуемую для перемещения различных высеваемых материалов скорость и ее стабильность, а также повышения равномерности подачи материала в трубопровод и равномерности его распределения по сечению последнего на входе в распределительную головку. Решение поставленной задачи достигается тем, что в предлагаемой универсальной пневматической сеялке, содержащей бункер, в секциях которого установлены дозаторы, последовательно соединенные трубопроводом центробежный вентилятор, устройство для ввода в трубопровод посевного материала и распределительную головку, перед устройством для ввода посевного материала в трубопровод установлен регулятор воздушного потока и ресивер, а трубопровод расположен горизонтально. При этом устройство для ввода посевного материала выполнено в виде эжектора, содержащего конфузор, диффузор и приемную камеру с направителем посевного материала, установленным под углом, равным или меньшим угла трения высеваемого материала о его поверхность, а площадь проходного сечения входного отверстия ресивера больше площади проходного сечения выходного отверстия. Здесь регулятор воздушного потока и ресивер, установленные перед устройством для ввода посевного материала, позволяют первый - изменять площадь проходного сечения и, следовательно, корректировать параметры (расход, давление) воздушного потока, необходимые для перемещения материала с различными свойствами и нормой высева, и обеспечивать требуемую для его транспортирования в трубопроводе скорость второй - вследствие разности площадей проходных сечений входного и выходного отверстия позволяет создавать запас воздуха и обеспечивать стабильность его подачи. Устройство для ввода посевного материала, выполненное в виде эжектора, содержащего конфузор, диффузор и приемную камеру с направителем посевного материала, установленным под углом, равным или меньшим угла трения высеваемого материала о его поверхность, и его соединение с распределительной головкой (например, головкой по 9) позволяют повысить равномерность ввода материала в трубопровод и равномерность его распределения по сечению последнего на входе в распределительную головку. На фигуре изображена принципиальная схема предлагаемой универсальной пневматической сеялки. Универсальная пневматическая сеялка включает разделенный на секции бункер 1 с дозаторами 2, 3, 4,центробежный вентилятор 5, регулятор воздушного потока 6, ресивер 7 с входным 8 и выходным 9 отверстиями, устройство для ввода посевного материала в трубопровод, выполненное в виде эжектора, который содержит конфузор 10, диффузор 11 и приемную камеру 12 с направителем посевного материала 13,установленным под углом , горизонтальный трубопровод 14 и распределительную головку 15 с направителем 16. Универсальная пневматическая сеялка работает следующим образом. При движении сеялки по полю воздушный поток, создаваемый вентилятором 5, через проходное отверстие регулятора 6, размер которого откорректирован в соответствии с нормой высева и свойствами высеваемого материала, поступает в ресивер 7, в котором благодаря разнице размеров входного 8 и выходного 9 отверстий создается некоторый запас воздуха, стабилизирующий его подачу в случае изменения оборотов рабочего колеса вентилятора. Из ресивера воздушный поток поступает в конфузор 10 эжектора, где происходит его сужение и увеличение скорости. Одновременно из дозаторов 2, 3, 4 (в случае высева разных материалов) или одного из дозаторов (при высеве одного вида материала), которые приводятся в движение от опорных колес сеялки (не показаны), через приемную камеру 12 эжектора по направителю 13 в суженный воздушный поток поступает высеваемый материал. Здесь неравномерная подача материала дозаторами, в случае колебания скорости движения сеялки, сглаживается при движении его по направителю, угол наклона которого равен или меньше угла трения высеваемого материала о его поверхность. Далее материал поступает в диффузор 11, после которого он распределяется по сечению трубопровода 14 равномерно. И поскольку 431 трубопровод расположен горизонтально, то даже в случае работы сеялки на склоне посевной материал поступает на направители 16 распределительной головки 15, выравненным по сечению трубы. Преимущество предлагаемой полезной модели состоит в том, что горизонтально расположенный трубопровод и установленные перед устройством для ввода посевного материала в трубопровод, которое выполнено в виде эжектора, содержащего конфузор, диффузор и приемную камеру с направителем посевного материала, установленным под углом, равным или меньшим угла трения высеваемого материала о его поверхность, регулятор воздушного потока и ресивер, площадь проходного сечения входного отверстия которого больше площади проходного сечения выходного отверстия, позволяют путем обеспечения корректировки параметров воздушного потока, позволяющих поддерживать требуемую для перемещения различных высеваемых материалов скорость и ее стабильность, а также повышения равномерности его распределения по сечению последнего на входе в распределительную головку повысить равномерность распределения высеваемого материала. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
