Устройство для абразивной обработки в импульсном магнитном поле

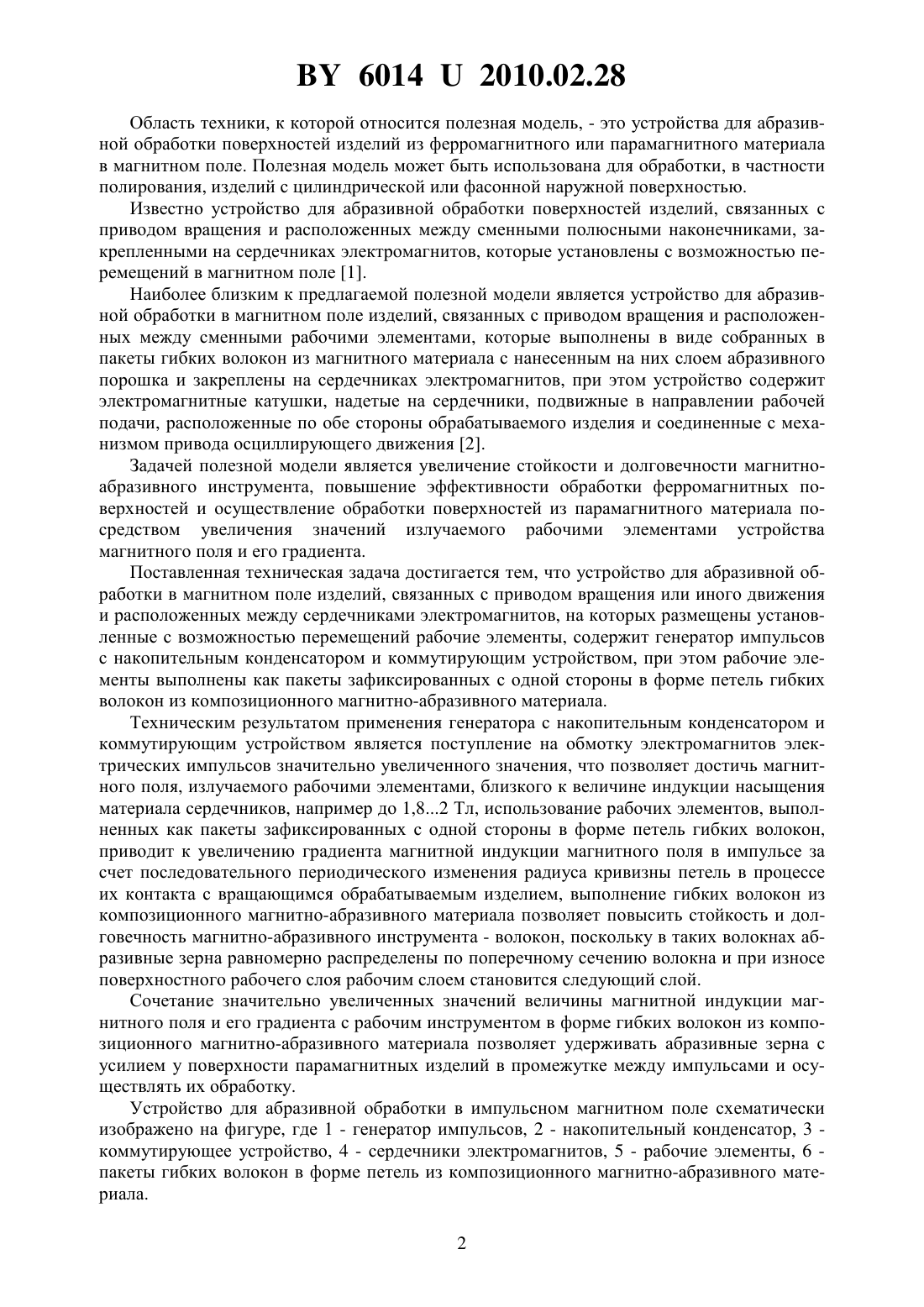

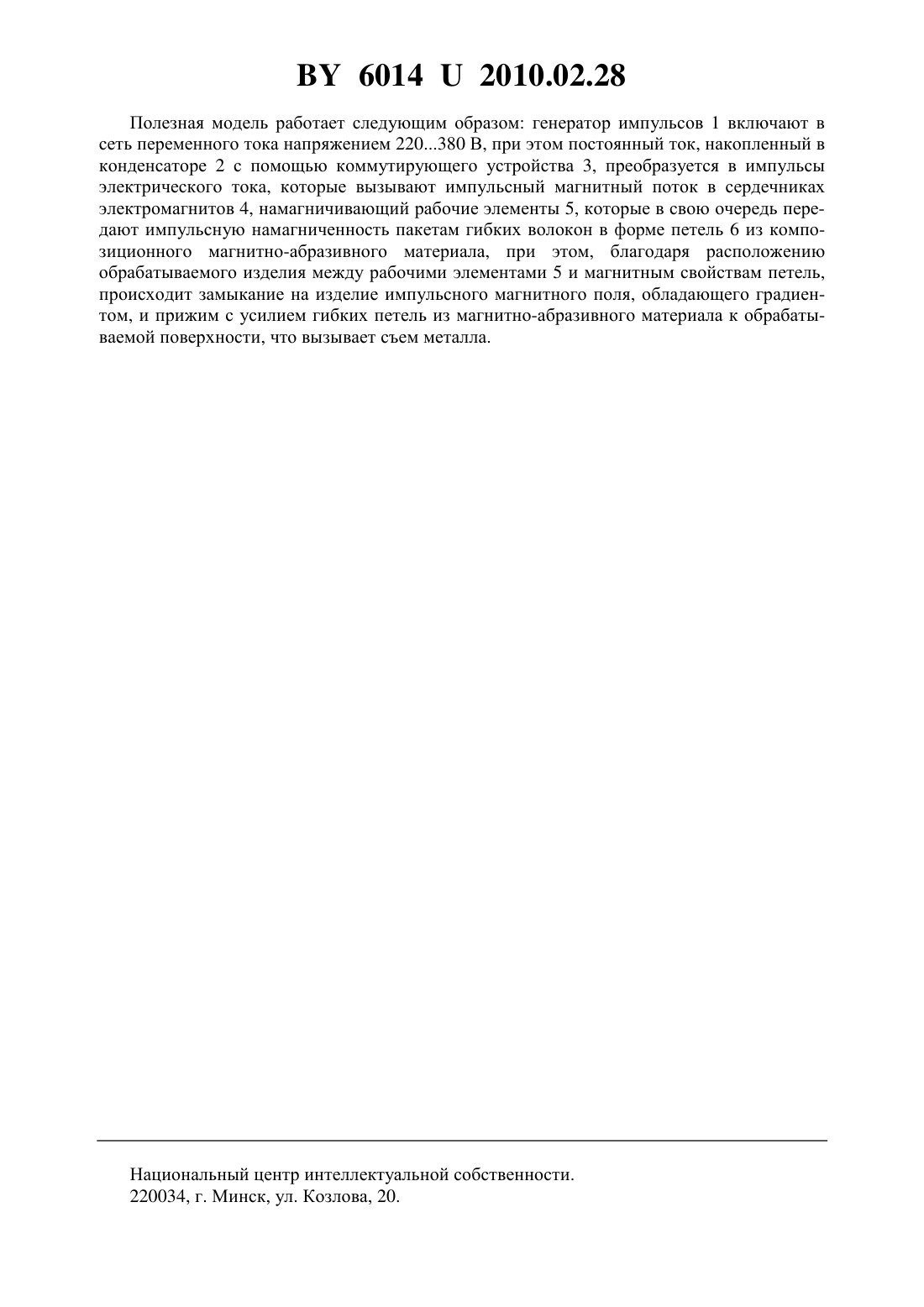

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ АБРАЗИВНОЙ ОБРАБОТКИ В ИМПУЛЬСНОМ МАГНИТНОМ ПОЛЕ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Капцевич Вячеслав Михайлович Федорович Элла Николаевна Лебедев Владимир Яковлевич Кривальцевич Дмитрий Иосифович Корнеева Валерия Константиновна Бабич Виталий Евгеньевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для абразивной обработки в импульсном магнитном поле поверхностей изделий, связанных с приводом вращения или иного движения и расположенных между сердечниками электромагнитов, на которых размещены рабочие элементы, установленные с возможностью перемещений и выполненные как пакеты зафиксированных с одной стороны гибких волокон, отличающееся тем, что содержит генератор импульсов с накопительным конденсатором и коммутирующим устройством, а гибкие волокна изготовлены из композиционного магнитно-абразивного материала и зафиксированы в форме петель. 60142010.02.28 Область техники, к которой относится полезная модель, - это устройства для абразивной обработки поверхностей изделий из ферромагнитного или парамагнитного материала в магнитном поле. Полезная модель может быть использована для обработки, в частности полирования, изделий с цилиндрической или фасонной наружной поверхностью. Известно устройство для абразивной обработки поверхностей изделий, связанных с приводом вращения и расположенных между сменными полюсными наконечниками, закрепленными на сердечниках электромагнитов, которые установлены с возможностью перемещений в магнитном поле 1. Наиболее близким к предлагаемой полезной модели является устройство для абразивной обработки в магнитном поле изделий, связанных с приводом вращения и расположенных между сменными рабочими элементами, которые выполнены в виде собранных в пакеты гибких волокон из магнитного материала с нанесенным на них слоем абразивного порошка и закреплены на сердечниках электромагнитов, при этом устройство содержит электромагнитные катушки, надетые на сердечники, подвижные в направлении рабочей подачи, расположенные по обе стороны обрабатываемого изделия и соединенные с механизмом привода осциллирующего движения 2. Задачей полезной модели является увеличение стойкости и долговечности магнитноабразивного инструмента, повышение эффективности обработки ферромагнитных поверхностей и осуществление обработки поверхностей из парамагнитного материала посредством увеличения значений излучаемого рабочими элементами устройства магнитного поля и его градиента. Поставленная техническая задача достигается тем, что устройство для абразивной обработки в магнитном поле изделий, связанных с приводом вращения или иного движения и расположенных между сердечниками электромагнитов, на которых размещены установленные с возможностью перемещений рабочие элементы, содержит генератор импульсов с накопительным конденсатором и коммутирующим устройством, при этом рабочие элементы выполнены как пакеты зафиксированных с одной стороны в форме петель гибких волокон из композиционного магнитно-абразивного материала. Техническим результатом применения генератора с накопительным конденсатором и коммутирующим устройством является поступление на обмотку электромагнитов электрических импульсов значительно увеличенного значения, что позволяет достичь магнитного поля, излучаемого рабочими элементами, близкого к величине индукции насыщения материала сердечников, например до 1,82 Тл, использование рабочих элементов, выполненных как пакеты зафиксированных с одной стороны в форме петель гибких волокон,приводит к увеличению градиента магнитной индукции магнитного поля в импульсе за счет последовательного периодического изменения радиуса кривизны петель в процессе их контакта с вращающимся обрабатываемым изделием, выполнение гибких волокон из композиционного магнитно-абразивного материала позволяет повысить стойкость и долговечность магнитно-абразивного инструмента - волокон, поскольку в таких волокнах абразивные зерна равномерно распределены по поперечному сечению волокна и при износе поверхностного рабочего слоя рабочим слоем становится следующий слой. Сочетание значительно увеличенных значений величины магнитной индукции магнитного поля и его градиента с рабочим инструментом в форме гибких волокон из композиционного магнитно-абразивного материала позволяет удерживать абразивные зерна с усилием у поверхности парамагнитных изделий в промежутке между импульсами и осуществлять их обработку. Устройство для абразивной обработки в импульсном магнитном поле схематически изображено на фигуре, где 1 - генератор импульсов, 2 - накопительный конденсатор, 3 коммутирующее устройство, 4 - сердечники электромагнитов, 5 - рабочие элементы, 6 пакеты гибких волокон в форме петель из композиционного магнитно-абразивного материала. 2 60142010.02.28 Полезнаямодель работает следующим образом генератор импульсов 1 включают в сеть переменного тока напряжением 220380 В, при этом постоянный ток, накопленный в конденсаторе 2 с помощью коммутирующего устройства 3, преобразуется в импульсы электрического тока, которые вызывают импульсный магнитный поток в сердечниках электромагнитов 4, намагничивающий рабочие элементы 5, которые в свою очередь передают импульсную намагниченность пакетам гибких волокон в форме петель 6 из композиционного магнитно-абразивного материала, при этом, благодаря расположению обрабатываемого изделия между рабочими элементами 5 и магнитным свойствам петель,происходит замыкание на изделие импульсного магнитного поля, обладающего градиентом, и прижим с усилием гибких петель из магнитно-абразивного материала к обрабатываемой поверхности, что вызывает съем металла. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
