Бытовая кухонная плита

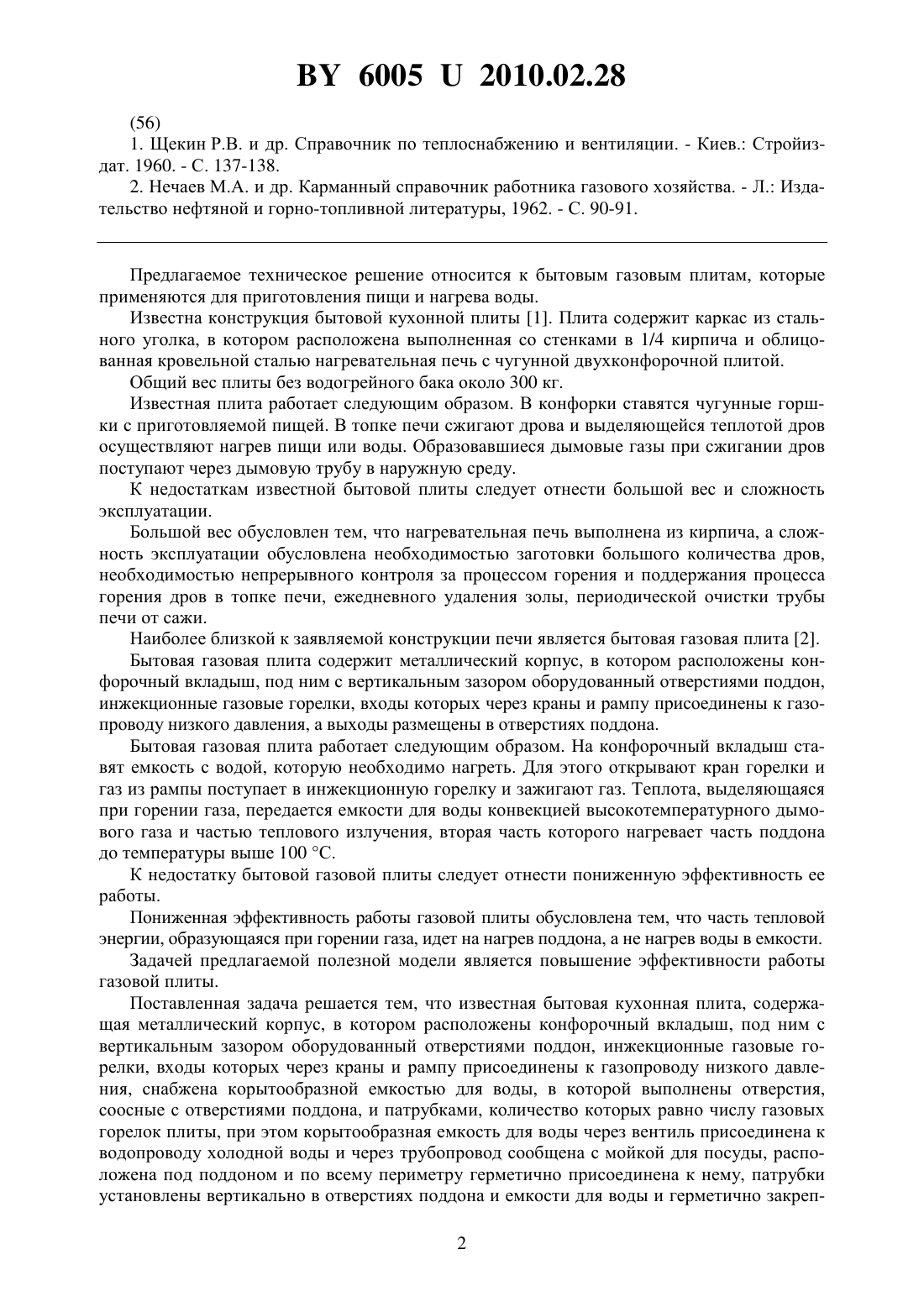

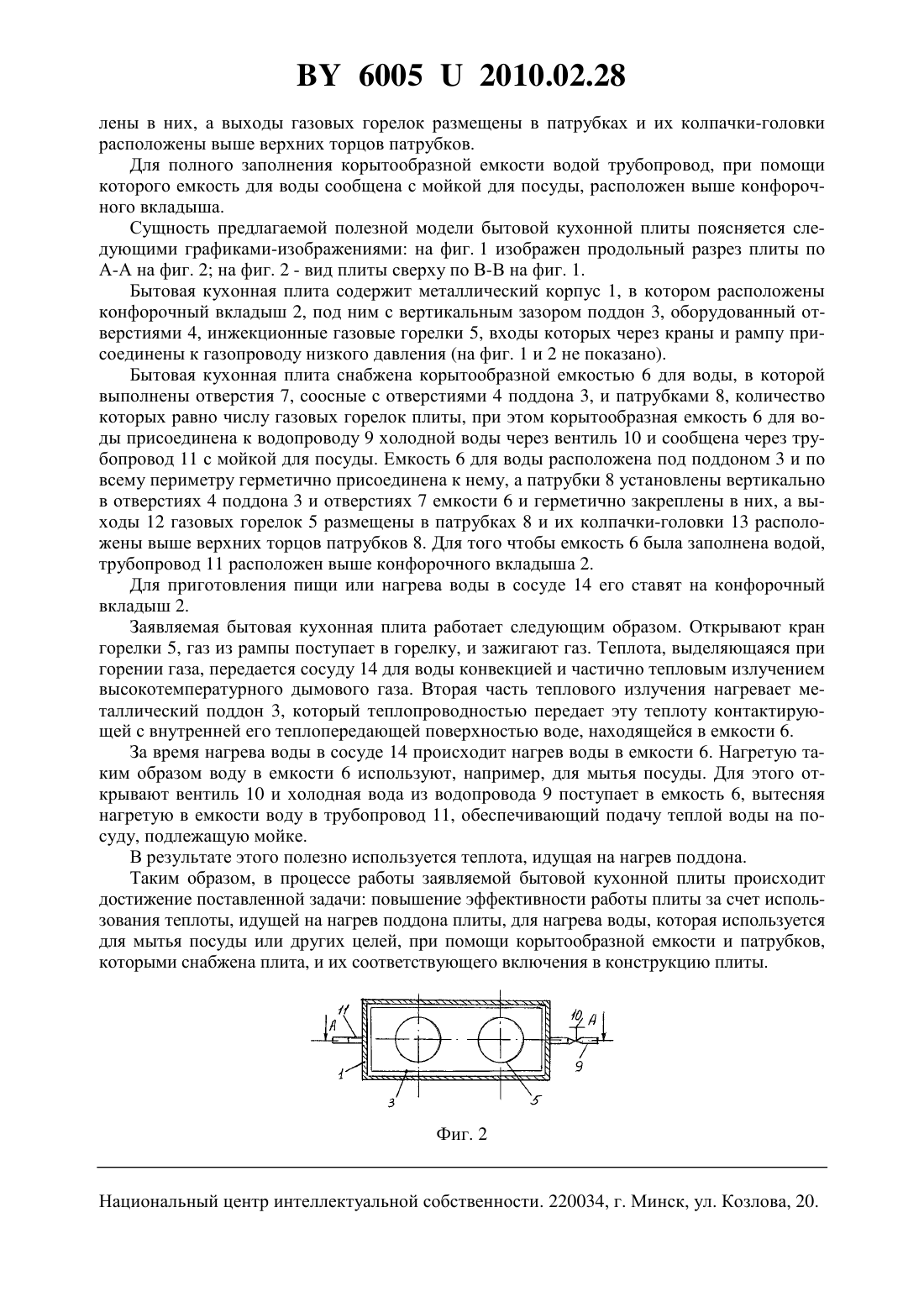

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Автор Синяков Анатолий Леонидович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) 1. Бытовая кухонная плита, содержащая металлический корпус, в котором расположены конфорочный вкладыш, под ним с вертикальным зазором оборудованный отверстиями поддон, инжекционные газовые горелки, входы которых через краны и рампу присоединены к газопроводу низкого давления, отличающаяся тем, что она снабжена корытообразной емкостью для воды, в которой выполнены отверстия, соосные с отверстиями поддона, и патрубками, количество которых равно числу газовых горелок плиты, при этом корытообразная емкость для воды через вентиль присоединена к водопроводу холодной воды и через трубопровод сообщена с мойкой для посуды, расположена под поддоном и по всему периметру герметично присоединена к нему, патрубки установлены вертикально в отверстиях поддона и емкости для воды и герметично закреплены в них, а выходы газовых горелок размещены в патрубках и их колпачки-головки расположены выше верхних торцов патрубков. 2. Бытовая кухонная плита по п. 1, отличающаяся тем, что трубопровод, при помощи которого емкость для воды сообщена с мойкой для посуды, расположен выше конфорочного вкладыша.(56) 1. Щекин Р.В. и др. Справочник по теплоснабжению и вентиляции. - Киев. Стройиздат. 1960. - С. 137-138. 2. Нечаев М.А. и др. Карманный справочник работника газового хозяйства. - Л. Издательство нефтяной и горно-топливной литературы, 1962. - С. 90-91. Предлагаемое техническое решение относится к бытовым газовым плитам, которые применяются для приготовления пищи и нагрева воды. Известна конструкция бытовой кухонной плиты 1. Плита содержит каркас из стального уголка, в котором расположена выполненная со стенками в 1/4 кирпича и облицованная кровельной сталью нагревательная печь с чугунной двухконфорочной плитой. Общий вес плиты без водогрейного бака около 300 кг. Известная плита работает следующим образом. В конфорки ставятся чугунные горшки с приготовляемой пищей. В топке печи сжигают дрова и выделяющейся теплотой дров осуществляют нагрев пищи или воды. Образовавшиеся дымовые газы при сжигании дров поступают через дымовую трубу в наружную среду. К недостаткам известной бытовой плиты следует отнести большой вес и сложность эксплуатации. Большой вес обусловлен тем, что нагревательная печь выполнена из кирпича, а сложность эксплуатации обусловлена необходимостью заготовки большого количества дров,необходимостью непрерывного контроля за процессом горения и поддержания процесса горения дров в топке печи, ежедневного удаления золы, периодической очистки трубы печи от сажи. Наиболее близкой к заявляемой конструкции печи является бытовая газовая плита 2. Бытовая газовая плита содержит металлический корпус, в котором расположены конфорочный вкладыш, под ним с вертикальным зазором оборудованный отверстиями поддон,инжекционные газовые горелки, входы которых через краны и рампу присоединены к газопроводу низкого давления, а выходы размещены в отверстиях поддона. Бытовая газовая плита работает следующим образом. На конфорочный вкладыш ставят емкость с водой, которую необходимо нагреть. Для этого открывают кран горелки и газ из рампы поступает в инжекционную горелку и зажигают газ. Теплота, выделяющаяся при горении газа, передается емкости для воды конвекцией высокотемпературного дымового газа и частью теплового излучения, вторая часть которого нагревает часть поддона до температуры выше 100 С. К недостатку бытовой газовой плиты следует отнести пониженную эффективность ее работы. Пониженная эффективность работы газовой плиты обусловлена тем, что часть тепловой энергии, образующаяся при горении газа, идет на нагрев поддона, а не нагрев воды в емкости. Задачей предлагаемой полезной модели является повышение эффективности работы газовой плиты. Поставленная задача решается тем, что известная бытовая кухонная плита, содержащая металлический корпус, в котором расположены конфорочный вкладыш, под ним с вертикальным зазором оборудованный отверстиями поддон, инжекционные газовые горелки, входы которых через краны и рампу присоединены к газопроводу низкого давления, снабжена корытообразной емкостью для воды, в которой выполнены отверстия,соосные с отверстиями поддона, и патрубками, количество которых равно числу газовых горелок плиты, при этом корытообразная емкость для воды через вентиль присоединена к водопроводу холодной воды и через трубопровод сообщена с мойкой для посуды, расположена под поддоном и по всему периметру герметично присоединена к нему, патрубки установлены вертикально в отверстиях поддона и емкости для воды и герметично закреп 2 60052010.02.28 лены в них, а выходы газовых горелок размещены в патрубках и их колпачки-головки расположены выше верхних торцов патрубков. Для полного заполнения корытообразной емкости водой трубопровод, при помощи которого емкость для воды сообщена с мойкой для посуды, расположен выше конфорочного вкладыша. Сущность предлагаемой полезной модели бытовой кухонной плиты поясняется следующими графиками-изображениями на фиг. 1 изображен продольный разрез плиты по А-А на фиг. 2 на фиг. 2 - вид плиты сверху по В-В на фиг. 1. Бытовая кухонная плита содержит металлический корпус 1, в котором расположены конфорочный вкладыш 2, под ним с вертикальным зазором поддон 3, оборудованный отверстиями 4, инжекционные газовые горелки 5, входы которых через краны и рампу присоединены к газопроводу низкого давления (на фиг. 1 и 2 не показано). Бытовая кухонная плита снабжена корытообразной емкостью 6 для воды, в которой выполнены отверстия 7, соосные с отверстиями 4 поддона 3, и патрубками 8, количество которых равно числу газовых горелок плиты, при этом корытообразная емкость 6 для воды присоединена к водопроводу 9 холодной воды через вентиль 10 и сообщена через трубопровод 11 с мойкой для посуды. Емкость 6 для воды расположена под поддоном 3 и по всему периметру герметично присоединена к нему, а патрубки 8 установлены вертикально в отверстиях 4 поддона 3 и отверстиях 7 емкости 6 и герметично закреплены в них, а выходы 12 газовых горелок 5 размещены в патрубках 8 и их колпачки-головки 13 расположены выше верхних торцов патрубков 8. Для того чтобы емкость 6 была заполнена водой,трубопровод 11 расположен выше конфорочного вкладыша 2. Для приготовления пищи или нагрева воды в сосуде 14 его ставят на конфорочный вкладыш 2. Заявляемая бытовая кухонная плита работает следующим образом. Открывают кран горелки 5, газ из рампы поступает в горелку, и зажигают газ. Теплота, выделяющаяся при горении газа, передается сосуду 14 для воды конвекцией и частично тепловым излучением высокотемпературного дымового газа. Вторая часть теплового излучения нагревает металлический поддон 3, который теплопроводностью передает эту теплоту контактирующей с внутренней его теплопередающей поверхностью воде, находящейся в емкости 6. За время нагрева воды в сосуде 14 происходит нагрев воды в емкости 6. Нагретую таким образом воду в емкости 6 используют, например, для мытья посуды. Для этого открывают вентиль 10 и холодная вода из водопровода 9 поступает в емкость 6, вытесняя нагретую в емкости воду в трубопровод 11, обеспечивающий подачу теплой воды на посуду, подлежащую мойке. В результате этого полезно используется теплота, идущая на нагрев поддона. Таким образом, в процессе работы заявляемой бытовой кухонной плиты происходит достижение поставленной задачи повышение эффективности работы плиты за счет использования теплоты, идущей на нагрев поддона плиты, для нагрева воды, которая используется для мытья посуды или других целей, при помощи корытообразной емкости и патрубков,которыми снабжена плита, и их соответствующего включения в конструкцию плиты. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
