Теплоизолирующая плита (варианты)

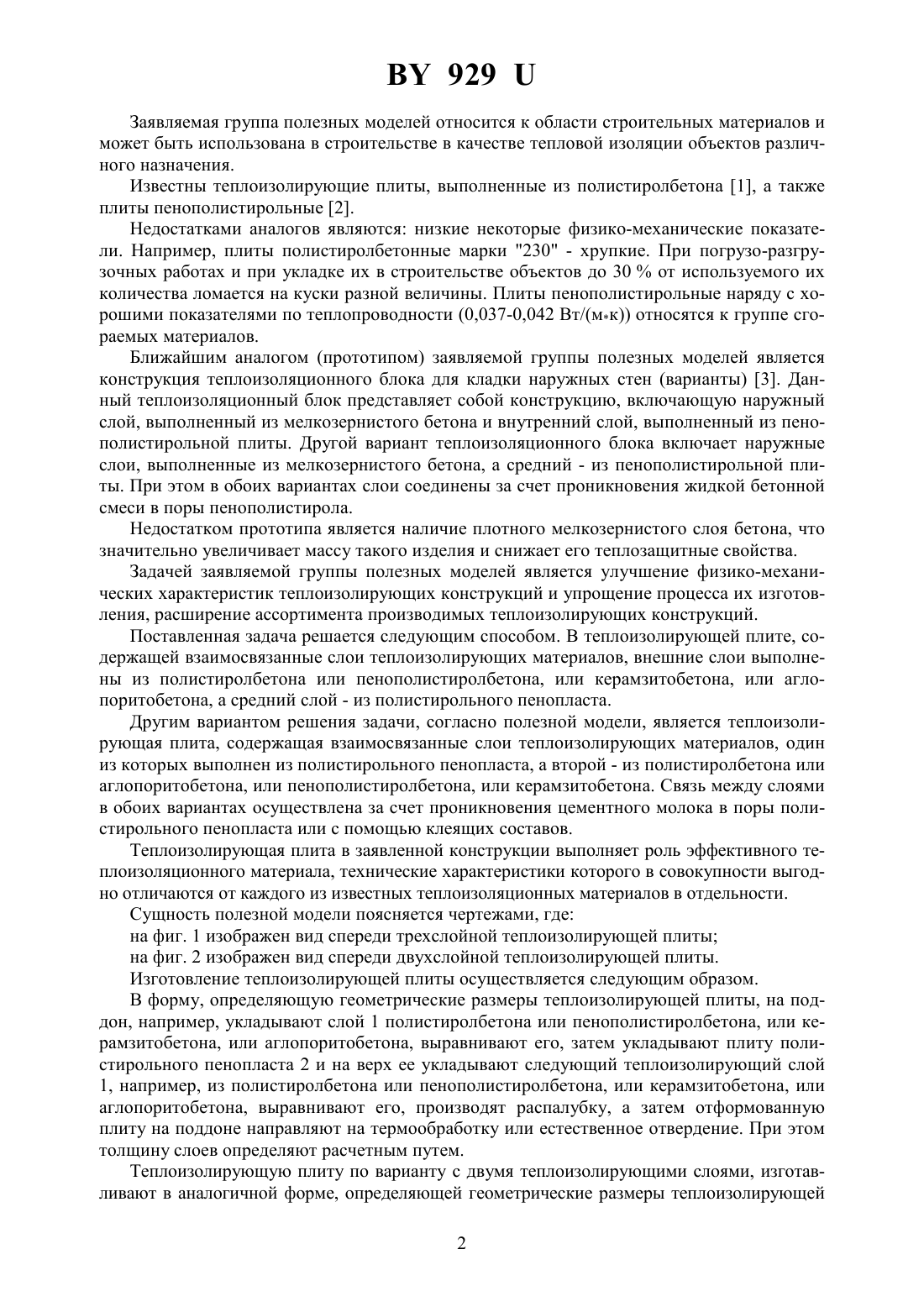

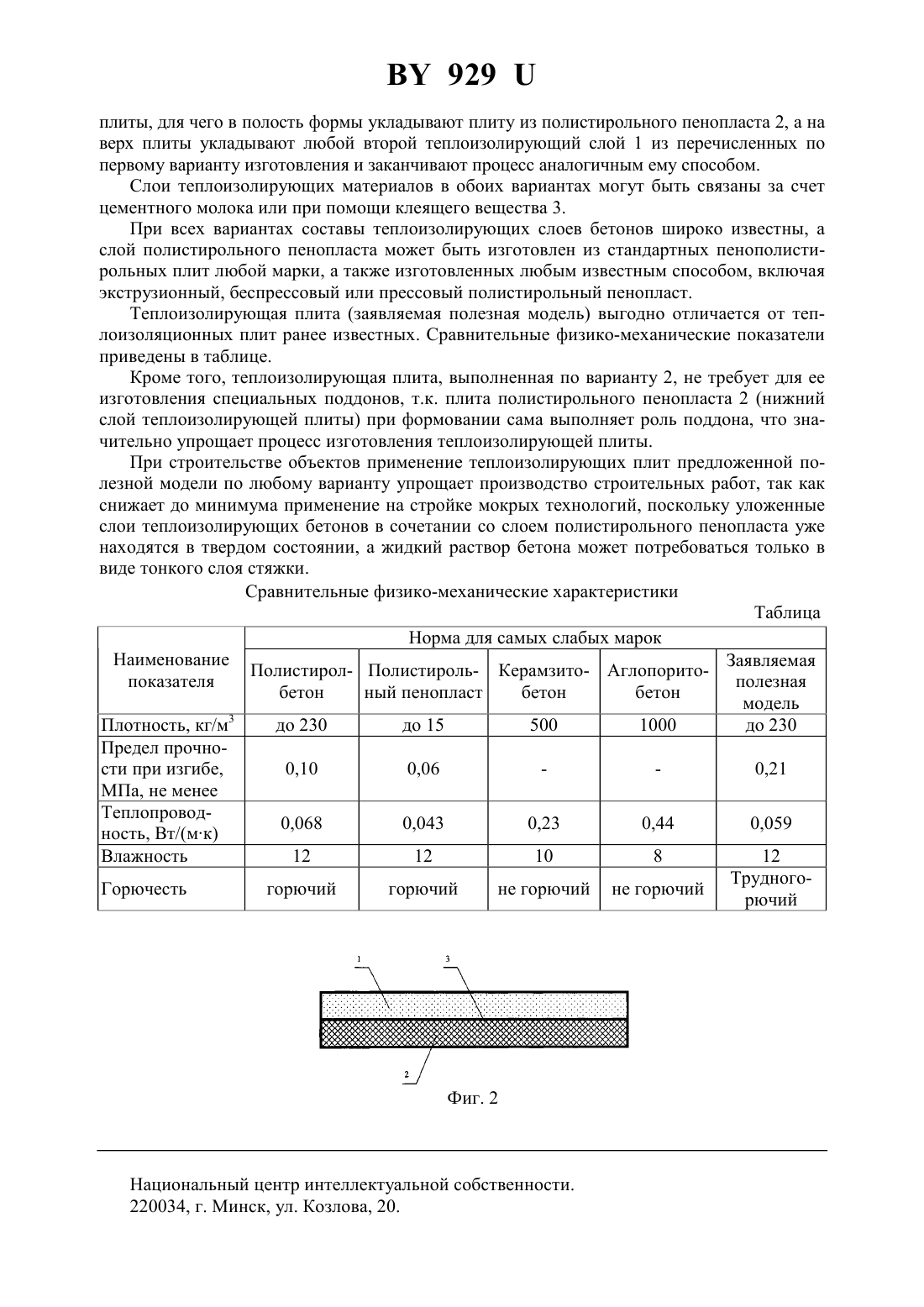

(72) Авторы Давыдко Василий Михайлович Гончарик Владимир Николаевич Сакун Виктор Федорович(57) 1. Теплоизолирующая плита, содержащая взаимосвязанные слои теплоизолирующих материалов, отличающаяся тем, что внешние слои выполнены из полистиролбетона или пенополистиролбетона, или керамзитобетона, или аглопоритобетона, а средний слой - из полистирольного пенопласта. 2. Плита по п. 1, отличающаяся тем, что взаимосвязь между слоями осуществлена при помощи клеящего состава. 3. Теплоизолирующая плита, содержащая взаимосвязанные слои теплоизолирующих материалов, отличающаяся тем, что один из слоев выполнен из полистиролбетона или пенополистиролбетона, или керамзитобетона, или аглопоритобетона, а другой слой - из полистирольного пенопласта. 4. Плита по п. 3, отличающаяся тем, что взаимосвязь между слоями осуществлена при помощи клеящего состава. 929 Заявляемая группа полезных моделей относится к области строительных материалов и может быть использована в строительстве в качестве тепловой изоляции объектов различного назначения. Известны теплоизолирующие плиты, выполненные из полистиролбетона 1, а также плиты пенополистирольные 2. Недостатками аналогов являются низкие некоторые физико-механические показатели. Например, плиты полистиролбетонные марки 230 - хрупкие. При погрузо-разгрузочных работах и при укладке их в строительстве объектов до 30 от используемого их количества ломается на куски разной величины. Плиты пенополистирольные наряду с хорошими показателями по теплопроводности (0,037-0,042 Вт/(мк относятся к группе сгораемых материалов. Ближайшим аналогом (прототипом) заявляемой группы полезных моделей является конструкция теплоизоляционного блока для кладки наружных стен (варианты) 3. Данный теплоизоляционный блок представляет собой конструкцию, включающую наружный слой, выполненный из мелкозернистого бетона и внутренний слой, выполненный из пенополистирольной плиты. Другой вариант теплоизоляционного блока включает наружные слои, выполненные из мелкозернистого бетона, а средний - из пенополистирольной плиты. При этом в обоих вариантах слои соединены за счет проникновения жидкой бетонной смеси в поры пенополистирола. Недостатком прототипа является наличие плотного мелкозернистого слоя бетона, что значительно увеличивает массу такого изделия и снижает его теплозащитные свойства. Задачей заявляемой группы полезных моделей является улучшение физико-механических характеристик теплоизолирующих конструкций и упрощение процесса их изготовления, расширение ассортимента производимых теплоизолирующих конструкций. Поставленная задача решается следующим способом. В теплоизолирующей плите, содержащей взаимосвязанные слои теплоизолирующих материалов, внешние слои выполнены из полистиролбетона или пенополистиролбетона, или керамзитобетона, или аглопоритобетона, а средний слой - из полистирольного пенопласта. Другим вариантом решения задачи, согласно полезной модели, является теплоизолирующая плита, содержащая взаимосвязанные слои теплоизолирующих материалов, один из которых выполнен из полистирольного пенопласта, а второй - из полистиролбетона или аглопоритобетона, или пенополистиролбетона, или керамзитобетона. Связь между слоями в обоих вариантах осуществлена за счет проникновения цементного молока в поры полистирольного пенопласта или с помощью клеящих составов. Теплоизолирующая плита в заявленной конструкции выполняет роль эффективного теплоизоляционного материала, технические характеристики которого в совокупности выгодно отличаются от каждого из известных теплоизоляционных материалов в отдельности. Сущность полезной модели поясняется чертежами, где на фиг. 1 изображен вид спереди трехслойной теплоизолирующей плиты на фиг. 2 изображен вид спереди двухслойной теплоизолирующей плиты. Изготовление теплоизолирующей плиты осуществляется следующим образом. В форму, определяющую геометрические размеры теплоизолирующей плиты, на поддон, например, укладывают слой 1 полистиролбетона или пенополистиролбетона, или керамзитобетона, или аглопоритобетона, выравнивают его, затем укладывают плиту полистирольного пенопласта 2 и на верх ее укладывают следующий теплоизолирующий слой 1, например, из полистиролбетона или пенополистиролбетона, или керамзитобетона, или аглопоритобетона, выравнивают его, производят распалубку, а затем отформованную плиту на поддоне направляют на термообработку или естественное отвердение. При этом толщину слоев определяют расчетным путем. Теплоизолирующую плиту по варианту с двумя теплоизолирующими слоями, изготавливают в аналогичной форме, определяющей геометрические размеры теплоизолирующей 2 929 плиты, для чего в полость формы укладывают плиту из полистирольного пенопласта 2, а на верх плиты укладывают любой второй теплоизолирующий слой 1 из перечисленных по первому варианту изготовления и заканчивают процесс аналогичным ему способом. Слои теплоизолирующих материалов в обоих вариантах могут быть связаны за счет цементного молока или при помощи клеящего вещества 3. При всех вариантах составы теплоизолирующих слоев бетонов широко известны, а слой полистирольного пенопласта может быть изготовлен из стандартных пенополистирольных плит любой марки, а также изготовленных любым известным способом, включая экструзионный, беспрессовый или прессовый полистирольный пенопласт. Теплоизолирующая плита (заявляемая полезная модель) выгодно отличается от теплоизоляционных плит ранее известных. Сравнительные физико-механические показатели приведены в таблице. Кроме того, теплоизолирующая плита, выполненная по варианту 2, не требует для ее изготовления специальных поддонов, т.к. плита полистирольного пенопласта 2 (нижний слой теплоизолирующей плиты) при формовании сама выполняет роль поддона, что значительно упрощает процесс изготовления теплоизолирующей плиты. При строительстве объектов применение теплоизолирующих плит предложенной полезной модели по любому варианту упрощает производство строительных работ, так как снижает до минимума применение на стройке мокрых технологий, поскольку уложенные слои теплоизолирующих бетонов в сочетании со слоем полистирольного пенопласта уже находятся в твердом состоянии, а жидкий раствор бетона может потребоваться только в виде тонкого слоя стяжки. Сравнительные физико-механические характеристики Таблица Норма для самых слабых марок Наименование Заявляемая Полистирол- Полистироль- Керамзито- Аглопоритопоказателя полезная бетон ный пенопласт бетон бетон модель Плотность, кг/м 3 до 230 до 15 500 1000 до 230 Предел прочности при изгибе,0,10 0,06 0,21 МПа, не менее Теплопровод 0,068 0,043 0,23 0,44 0,059 ность, Вт/(мк) Влажность 12 12 10 8 12 ТрудногоГорючесть горючий горючий не горючий не горючий рючий Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
