Бытовая кухонная плита

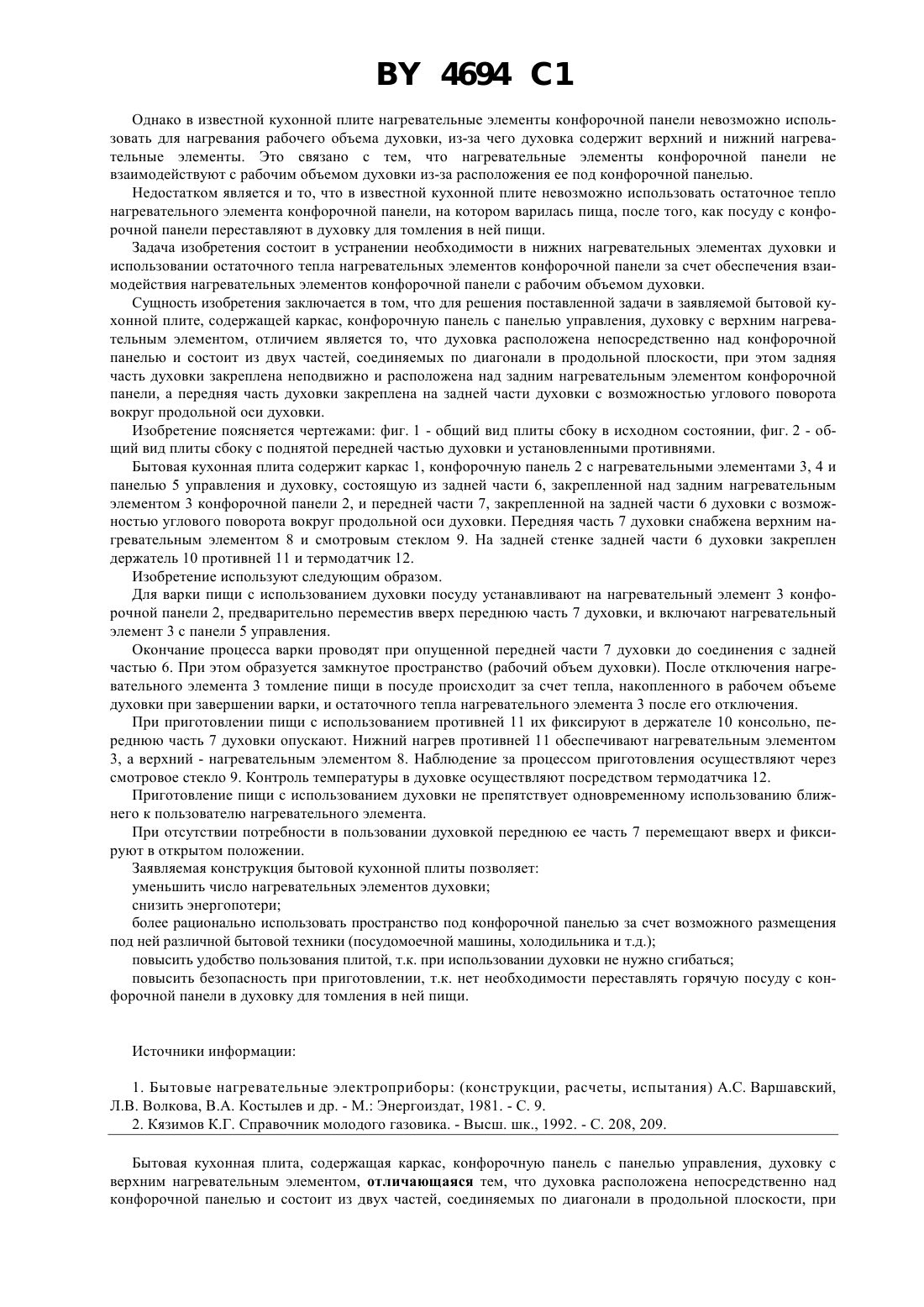

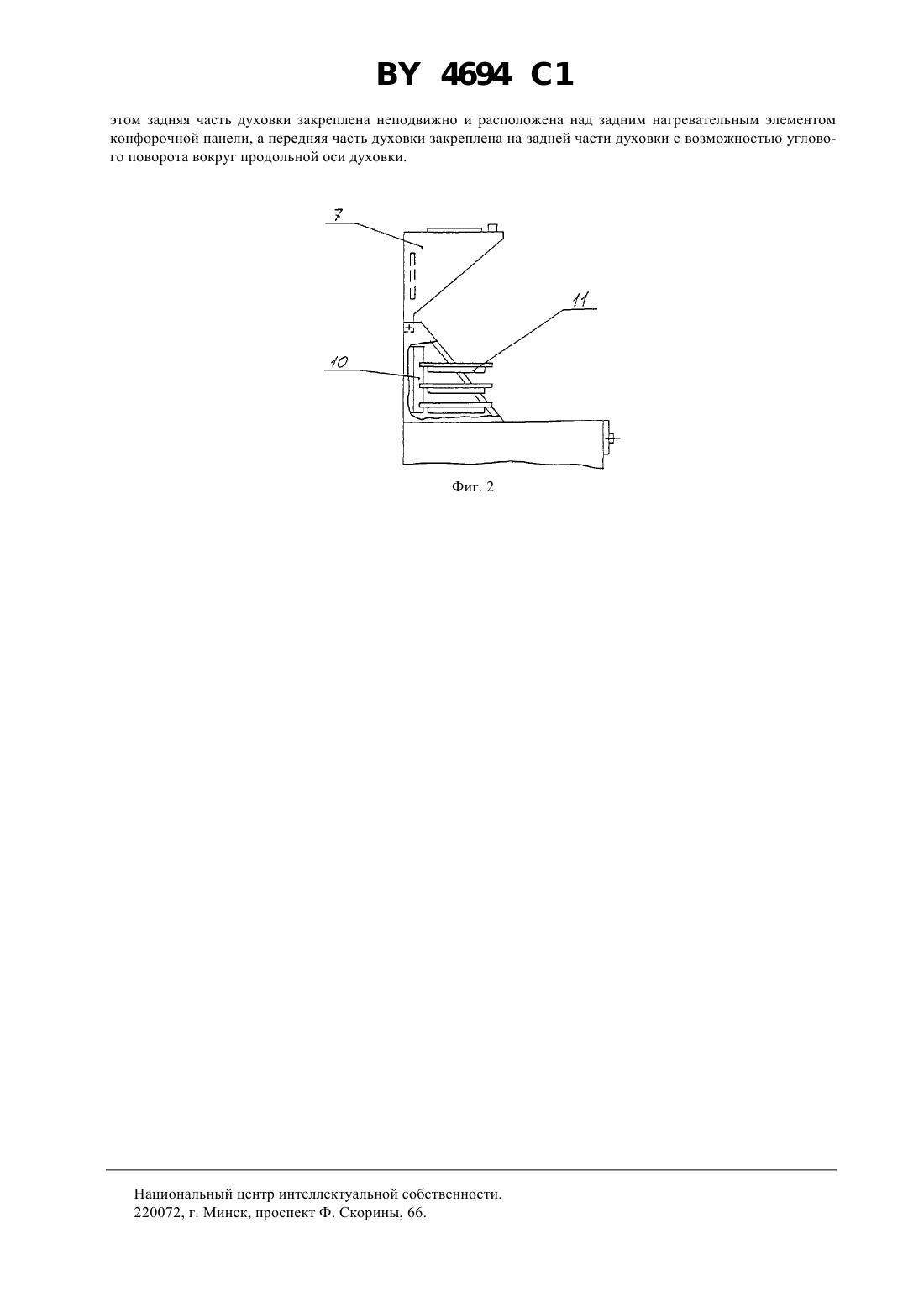

(71) Заявитель Закрытое акционерное общество Атлант Минский завод холодильников(73) Патентообладатель Закрытое акционерное общество Атлант, Минский завод холодильников(56) Кязимов К.Г. Справочник молодого газовика. - М. Высшая школа, 1992. - С. 208-209,960269 ,1997,334440 1, 1972,359483 1, 1972, Газовое оборудование приборы и арматура (справочное руководство). Изд. 2-е, переработанное и дополненное / Под ред. Н.И. Рябцева. - М. Недра, 1972. -С. 500,2041427 1, 1992,2095695 1, 1995,364524 , 1972,51100574 , 1974,63226529 , 1987.(57) Применение бытовые газовые и электрические кухонные плиты. Технический результат устранение необходимости в нижних нагревательных элементах духовки и использование остаточного тепла нагревательных элементов конфорочной панели за счет обеспечения взаимодействия нагревательных элементов конфорочной панели с рабочим объемом духовки. Сущность изобретения плита содержит корпус 1, конфорочную панель 2 с нагревательными элементами 3, 4 и панелью 5 управления, и духовку, расположенную непосредственно над конфорочной панелью 2, При этом духовка состоит из задней части 6 неподвижно закрепленной над задним нагревательным элементом 3 конфорочной панели 2, и передней части 7, закрепленной на задней части 6 с возможностью углового поворота вокруг продольной оси духовки и снабженной верхним нагревательным элементом 8 и смотровым стеклом 9. 2 ил. Фиг. 1 Изобретение относится к бытовой кухонной технике, в частности к кухонным плитам, и может быть использовано для производства электрических и газовых плит. Известна бытовая кухонная плита (электрическая, газовая), содержащая каркас, конфорочную панель с панелью управления, расположенную в верхней части каркаса, и духовку с верхним и нижним нагревательными элементами, расположенную под конфорочной панелью 1, 2. 4694 1 Однако в известной кухонной плите нагревательные элементы конфорочной панели невозможно использовать для нагревания рабочего объема духовки, из-за чего духовка содержит верхний и нижний нагревательные элементы. Это связано с тем, что нагревательные элементы конфорочной панели не взаимодействуют с рабочим объемом духовки из-за расположения ее под конфорочной панелью. Недостатком является и то, что в известной кухонной плите невозможно использовать остаточное тепло нагревательного элемента конфорочной панели, на котором варилась пища, после того, как посуду с конфорочной панели переставляют в духовку для томления в ней пищи. Задача изобретения состоит в устранении необходимости в нижних нагревательных элементах духовки и использовании остаточного тепла нагревательных элементов конфорочной панели за счет обеспечения взаимодействия нагревательных элементов конфорочной панели с рабочим объемом духовки. Сущность изобретения заключается в том, что для решения поставленной задачи в заявляемой бытовой кухонной плите, содержащей каркас, конфорочную панель с панелью управления, духовку с верхним нагревательным элементом, отличием является то, что духовка расположена непосредственно над конфорочной панелью и состоит из двух частей, соединяемых по диагонали в продольной плоскости, при этом задняя часть духовки закреплена неподвижно и расположена над задним нагревательным элементом конфорочной панели, а передняя часть духовки закреплена на задней части духовки с возможностью углового поворота вокруг продольной оси духовки. Изобретение поясняется чертежами фиг. 1 - общий вид плиты сбоку в исходном состоянии, фиг. 2 - общий вид плиты сбоку с поднятой передней частью духовки и установленными противнями. Бытовая кухонная плита содержит каркас 1, конфорочную панель 2 с нагревательными элементами 3, 4 и панелью 5 управления и духовку, состоящую из задней части 6, закрепленной над задним нагревательным элементом 3 конфорочной панели 2, и передней части 7, закрепленной на задней части 6 духовки с возможностью углового поворота вокруг продольной оси духовки. Передняя часть 7 духовки снабжена верхним нагревательным элементом 8 и смотровым стеклом 9. На задней стенке задней части 6 духовки закреплен держатель 10 противней 11 и термодатчик 12. Изобретение используют следующим образом. Для варки пищи с использованием духовки посуду устанавливают на нагревательный элемент 3 конфорочной панели 2, предварительно переместив вверх переднюю часть 7 духовки, и включают нагревательный элемент 3 с панели 5 управления. Окончание процесса варки проводят при опущенной передней части 7 духовки до соединения с задней частью 6. При этом образуется замкнутое пространство (рабочий объем духовки). После отключения нагревательного элемента 3 томление пищи в посуде происходит за счет тепла, накопленного в рабочем объеме духовки при завершении варки, и остаточного тепла нагревательного элемента 3 после его отключения. При приготовлении пищи с использованием противней 11 их фиксируют в держателе 10 консольно, переднюю часть 7 духовки опускают. Нижний нагрев противней 11 обеспечивают нагревательным элементом 3, а верхний - нагревательным элементом 8. Наблюдение за процессом приготовления осуществляют через смотровое стекло 9. Контроль температуры в духовке осуществляют посредством термодатчика 12. Приготовление пищи с использованием духовки не препятствует одновременному использованию ближнего к пользователю нагревательного элемента. При отсутствии потребности в пользовании духовкой переднюю ее часть 7 перемещают вверх и фиксируют в открытом положении. Заявляемая конструкция бытовой кухонной плиты позволяет уменьшить число нагревательных элементов духовки снизить энергопотери более рационально использовать пространство под конфорочной панелью за счет возможного размещения под ней различной бытовой техники (посудомоечной машины, холодильника и т.д.) повысить удобство пользования плитой, т.к. при использовании духовки не нужно сгибаться повысить безопасность при приготовлении, т.к. нет необходимости переставлять горячую посуду с конфорочной панели в духовку для томления в ней пищи. Источники информации 1. Бытовые нагревательные электроприборы (конструкции, расчеты, испытания) А.С. Варшавский,Л.В. Волкова, В.А. Костылев и др. - М. Энергоиздат, 1981. - С. 9. 2. Кязимов К.Г. Справочник молодого газовика. - Высш. шк., 1992. - С. 208, 209. Бытовая кухонная плита, содержащая каркас, конфорочную панель с панелью управления, духовку с верхним нагревательным элементом, отличающаяся тем, что духовка расположена непосредственно над конфорочной панелью и состоит из двух частей, соединяемых по диагонали в продольной плоскости, при 4694 1 этом задняя часть духовки закреплена неподвижно и расположена над задним нагревательным элементом конфорочной панели, а передняя часть духовки закреплена на задней части духовки с возможностью углового поворота вокруг продольной оси духовки. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
