Декоративная розетка

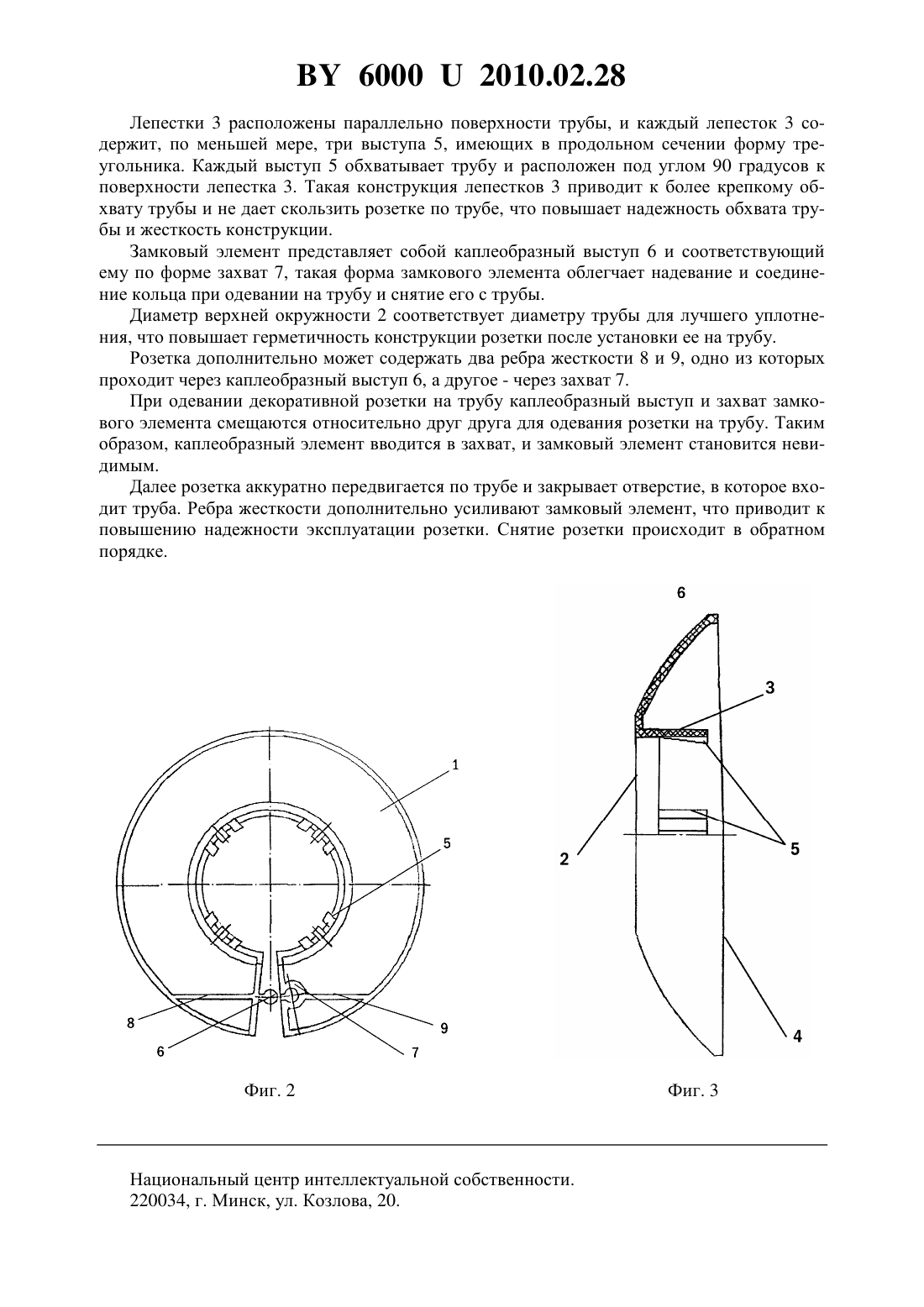

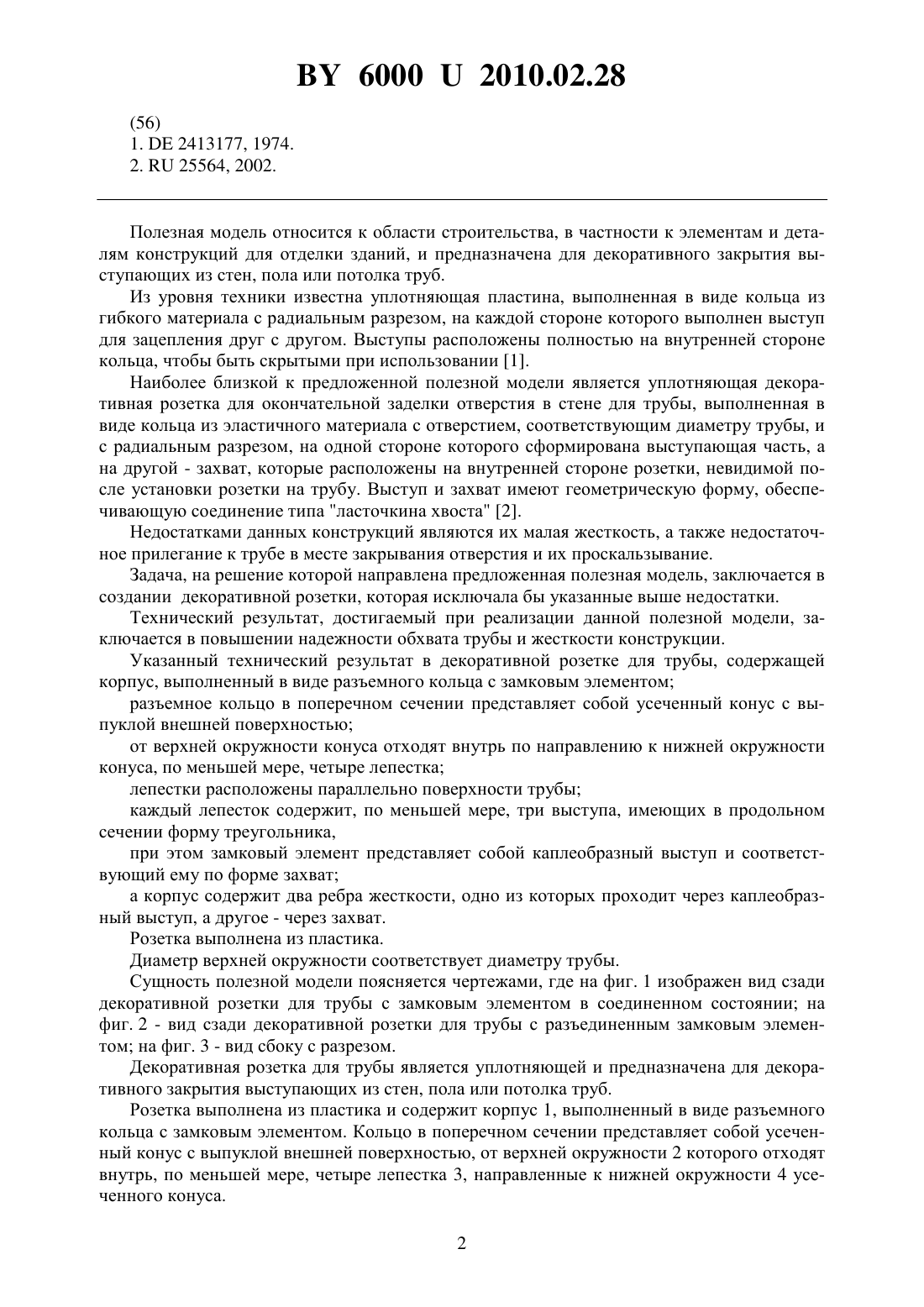

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Автор Вафин Динар Ахатович(57) 1. Декоративная розетка для трубы, содержащая корпус, выполненный в виде разъемного кольца с замковым элементом, разъемное кольцо содержит, по меньшей мере, четыре выступающих лепестка, а замковый элемент представляет собой выступ и соответствующий ему по форме захват, отличающаяся тем, что разъемное кольцо в поперечном сечении представляет собой усеченный конус с выпуклой внешней поверхностью, а лепестки расположены параллельно поверхности трубы, каждый лепесток содержит, по меньшей мере, три выступа, имеющих в продольном сечении форму треугольника, при этом замковый элемент представляет собой каплеобразный выступ и соответствующий ему по форме захват, а розетка содержит два ребра жесткости, одно из которых проходит через каплеобразный выступ, а другое - через захват. 2. Розетка по п. 1, отличающаяся тем, что выполнена из пластика.(56) 1.2413177, 1974. 2.25564, 2002. Полезная модель относится к области строительства, в частности к элементам и деталям конструкций для отделки зданий, и предназначена для декоративного закрытия выступающих из стен, пола или потолка труб. Из уровня техники известна уплотняющая пластина, выполненная в виде кольца из гибкого материала с радиальным разрезом, на каждой стороне которого выполнен выступ для зацепления друг с другом. Выступы расположены полностью на внутренней стороне кольца, чтобы быть скрытыми при использовании 1. Наиболее близкой к предложенной полезной модели является уплотняющая декоративная розетка для окончательной заделки отверстия в стене для трубы, выполненная в виде кольца из эластичного материала с отверстием, соответствующим диаметру трубы, и с радиальным разрезом, на одной стороне которого сформирована выступающая часть, а на другой - захват, которые расположены на внутренней стороне розетки, невидимой после установки розетки на трубу. Выступ и захват имеют геометрическую форму, обеспечивающую соединение типа ласточкина хвоста 2. Недостатками данных конструкций являются их малая жесткость, а также недостаточное прилегание к трубе в месте закрывания отверстия и их проскальзывание. Задача, на решение которой направлена предложенная полезная модель, заключается в создании декоративной розетки, которая исключала бы указанные выше недостатки. Технический результат, достигаемый при реализации данной полезной модели, заключается в повышении надежности обхвата трубы и жесткости конструкции. Указанный технический результат в декоративной розетке для трубы, содержащей корпус, выполненный в виде разъемного кольца с замковым элементом разъемное кольцо в поперечном сечении представляет собой усеченный конус с выпуклой внешней поверхностью от верхней окружности конуса отходят внутрь по направлению к нижней окружности конуса, по меньшей мере, четыре лепестка лепестки расположены параллельно поверхности трубы каждый лепесток содержит, по меньшей мере, три выступа, имеющих в продольном сечении форму треугольника,при этом замковый элемент представляет собой каплеобразный выступ и соответствующий ему по форме захват а корпус содержит два ребра жесткости, одно из которых проходит через каплеобразный выступ, а другое - через захват. Розетка выполнена из пластика. Диаметр верхней окружности соответствует диаметру трубы. Сущность полезной модели поясняется чертежами, где на фиг. 1 изображен вид сзади декоративной розетки для трубы с замковым элементом в соединенном состоянии на фиг. 2 - вид сзади декоративной розетки для трубы с разъединенным замковым элементом на фиг. 3 - вид сбоку с разрезом. Декоративная розетка для трубы является уплотняющей и предназначена для декоративного закрытия выступающих из стен, пола или потолка труб. Розетка выполнена из пластика и содержит корпус 1, выполненный в виде разъемного кольца с замковым элементом. Кольцо в поперечном сечении представляет собой усеченный конус с выпуклой внешней поверхностью, от верхней окружности 2 которого отходят внутрь, по меньшей мере, четыре лепестка 3, направленные к нижней окружности 4 усеченного конуса. 2 60002010.02.28 Лепестки 3 расположены параллельно поверхности трубы, и каждый лепесток 3 содержит, по меньшей мере, три выступа 5, имеющих в продольном сечении форму треугольника. Каждый выступ 5 обхватывает трубу и расположен под углом 90 градусов к поверхности лепестка 3. Такая конструкция лепестков 3 приводит к более крепкому обхвату трубы и не дает скользить розетке по трубе, что повышает надежность обхвата трубы и жесткость конструкции. Замковый элемент представляет собой каплеобразный выступ 6 и соответствующий ему по форме захват 7, такая форма замкового элемента облегчает надевание и соединение кольца при одевании на трубу и снятие его с трубы. Диаметр верхней окружности 2 соответствует диаметру трубы для лучшего уплотнения, что повышает герметичность конструкции розетки после установки ее на трубу. Розетка дополнительно может содержать два ребра жесткости 8 и 9, одно из которых проходит через каплеобразный выступ 6, а другое - через захват 7. При одевании декоративной розетки на трубу каплеобразный выступ и захват замкового элемента смещаются относительно друг друга для одевания розетки на трубу. Таким образом, каплеобразный элемент вводится в захват, и замковый элемент становится невидимым. Далее розетка аккуратно передвигается по трубе и закрывает отверстие, в которое входит труба. Ребра жесткости дополнительноусиливают замковый элемент, что приводит к повышению надежности эксплуатации розетки. Снятие розетки происходит в обратном порядке. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
