Розетка электрическая

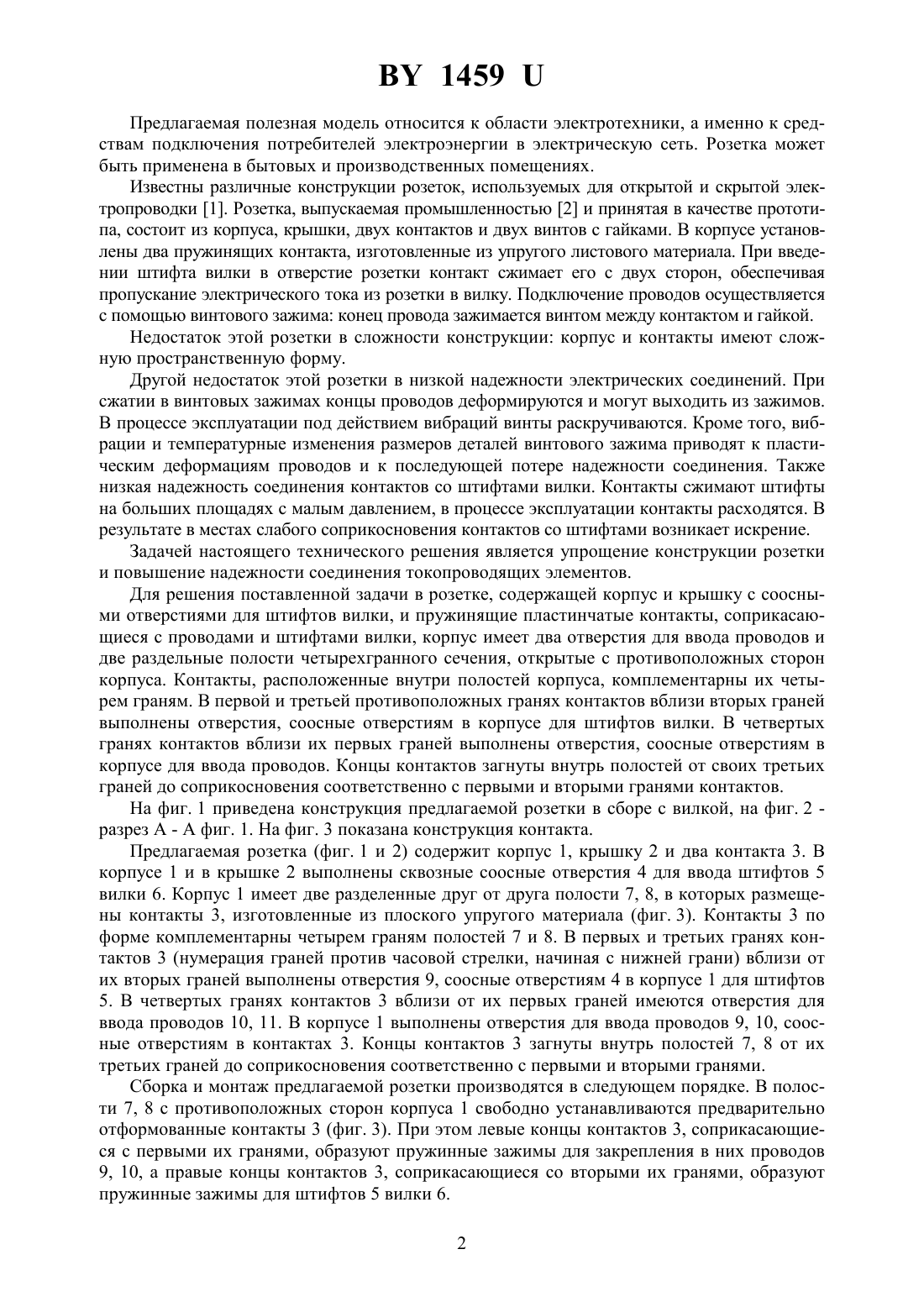

(71) Заявитель Научно-инженерное республиканское унитарное предприятие Белавтотракторостроение Национальной академии наук Беларуси(72) Автор Ярусов Анатолий Григорьевич(73) Патентообладатель Научно-инженерное республиканское унитарное предприятие Белавтотракторостроение Национальной академии наук Беларуси(57) Розетка электрическая, содержащая корпус с отверстиями для проводов и штифтов вилки, крышку и пружинящие пластинчатые контакты для взаимодействия со штифтами вилки, отличающаяся тем, что корпус имеет две раздельные полости четырехгранного сечения, открытые с противоположных сторон корпуса, а контакты, расположенные внутри полостей, комплементарны их поверхностям, причем концы контактов загнуты внутрь полостей до соприкосновения с соседними гранями этих контактов, при этом в каждом из контактов выполнены отверстия, соосные отверстиям в корпусе для штифтов вилки и проводов. 1459 Предлагаемая полезная модель относится к области электротехники, а именно к средствам подключения потребителей электроэнергии в электрическую сеть. Розетка может быть применена в бытовых и производственных помещениях. Известны различные конструкции розеток, используемых для открытой и скрытой электропроводки 1. Розетка, выпускаемая промышленностью 2 и принятая в качестве прототипа, состоит из корпуса, крышки, двух контактов и двух винтов с гайками. В корпусе установлены два пружинящих контакта, изготовленные из упругого листового материала. При введении штифта вилки в отверстие розетки контакт сжимает его с двух сторон, обеспечивая пропускание электрического тока из розетки в вилку. Подключение проводов осуществляется с помощью винтового зажима конец провода зажимается винтом между контактом и гайкой. Недостаток этой розетки в сложности конструкции корпус и контакты имеют сложную пространственную форму. Другой недостаток этой розетки в низкой надежности электрических соединений. При сжатии в винтовых зажимах концы проводов деформируются и могут выходить из зажимов. В процессе эксплуатации под действием вибраций винты раскручиваются. Кроме того, вибрации и температурные изменения размеров деталей винтового зажима приводят к пластическим деформациям проводов и к последующей потере надежности соединения. Также низкая надежность соединения контактов со штифтами вилки. Контакты сжимают штифты на больших площадях с малым давлением, в процессе эксплуатации контакты расходятся. В результате в местах слабого соприкосновения контактов со штифтами возникает искрение. Задачей настоящего технического решения является упрощение конструкции розетки и повышение надежности соединения токопроводящих элементов. Для решения поставленной задачи в розетке, содержащей корпус и крышку с соосными отверстиями для штифтов вилки, и пружинящие пластинчатые контакты, соприкасающиеся с проводами и штифтами вилки, корпус имеет два отверстия для ввода проводов и две раздельные полости четырехгранного сечения, открытые с противоположных сторон корпуса. Контакты, расположенные внутри полостей корпуса, комплементарны их четырем граням. В первой и третьей противоположных гранях контактов вблизи вторых граней выполнены отверстия, соосные отверстиям в корпусе для штифтов вилки. В четвертых гранях контактов вблизи их первых граней выполнены отверстия, соосные отверстиям в корпусе для ввода проводов. Концы контактов загнуты внутрь полостей от своих третьих граней до соприкосновения соответственно с первыми и вторыми гранями контактов. На фиг. 1 приведена конструкция предлагаемой розетки в сборе с вилкой, на фиг. 2 разрез А - А фиг. 1. На фиг. 3 показана конструкция контакта. Предлагаемая розетка (фиг. 1 и 2) содержит корпус 1, крышку 2 и два контакта 3. В корпусе 1 и в крышке 2 выполнены сквозные соосные отверстия 4 для ввода штифтов 5 вилки 6. Корпус 1 имеет две разделенные друг от друга полости 7, 8, в которых размещены контакты 3, изготовленные из плоского упругого материала (фиг. 3). Контакты 3 по форме комплементарны четырем граням полостей 7 и 8. В первых и третьих гранях контактов 3 (нумерация граней против часовой стрелки, начиная с нижней грани) вблизи от их вторых граней выполнены отверстия 9, соосные отверстиям 4 в корпусе 1 для штифтов 5. В четвертых гранях контактов 3 вблизи от их первых граней имеются отверстия для ввода проводов 10, 11. В корпусе 1 выполнены отверстия для ввода проводов 9, 10, соосные отверстиям в контактах 3. Концы контактов 3 загнуты внутрь полостей 7, 8 от их третьих граней до соприкосновения соответственно с первыми и вторыми гранями. Сборка и монтаж предлагаемой розетки производятся в следующем порядке. В полости 7, 8 с противоположных сторон корпуса 1 свободно устанавливаются предварительно отформованные контакты 3 (фиг. 3). При этом левые концы контактов 3, соприкасающиеся с первыми их гранями, образуют пружинные зажимы для закрепления в них проводов 9, 10, а правые концы контактов 3, соприкасающиеся со вторыми их гранями, образуют пружинные зажимы для штифтов 5 вилки 6. 2 1459 После этого в корпус 1 монтируются зачищенные от изоляции концы проводов 9, 10,пропущенные через соответствующие отверстия в корпусе 1 и в контактах 3. Если монтируются жесткие одножильные провода, то их концы просто вводятся в упомянутые отверстия. Под давлением проводов 9, 10 концы контактов 3 отгибаются, и провода входят в пружинные зажимы. Если необходимо монтировать гибкие многожильные провода, то используется простейший инструмент, например отвертка. Конец отвертки вводится через боковое отверстие в полость 7 или 8 и конец контакта 3 отгибается. В образовавшуюся щель вводится конец многожильного провода. После отпускания конца контакта 3 провод 9 или 10 оказывается прочно закрепленным в пружинном зажиме. Применяемые пружинные зажимы имеют большие преимущества перед другими средствами соединения проводов. Они обеспечивают высокую производительность труда зачищенные от изоляции концы проводов просто вставляются в отверстия корпуса 1 и контактов 3. Не нужны припои и резьбовые соединения. Пружинные зажимы обеспечивают высокую надежность соединения, на его качество не влияют квалификация и аккуратность рабочего, вибрации и перепады температуры. Смонтированные провода 9, 10 удерживают контакты 3 в полостях корпуса 1. Монтаж розетки заканчивается креплением крышки 2 винтом в центральное отверстие 11 корпуса 1(фиг. 2). При подключении к розетке вилки 6 штифты 5 отгибают правые концы контактов 3(фиг. 1 и 3) и входят в пружинные зажимы. Штифты 5 плотно прижимаются концами контактов 3 к их вторым граням, обеспечивая надежное электрическое соединение, которое сохраняется в процессе длительной эксплуатации. Предлагаемая розетка существенно проще стандартной розетки (прототипа). Она содержит меньше деталей, причем корпус 1 и контакты 3 имеют простую форму. При изготовлении контактов 3 из плоского листового материала с помощью вырубного штампа будет мало отходов. Розетка может найти массовое применение в бытовых и производственных помещениях. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
