Агрегат для очистки устьев дрен

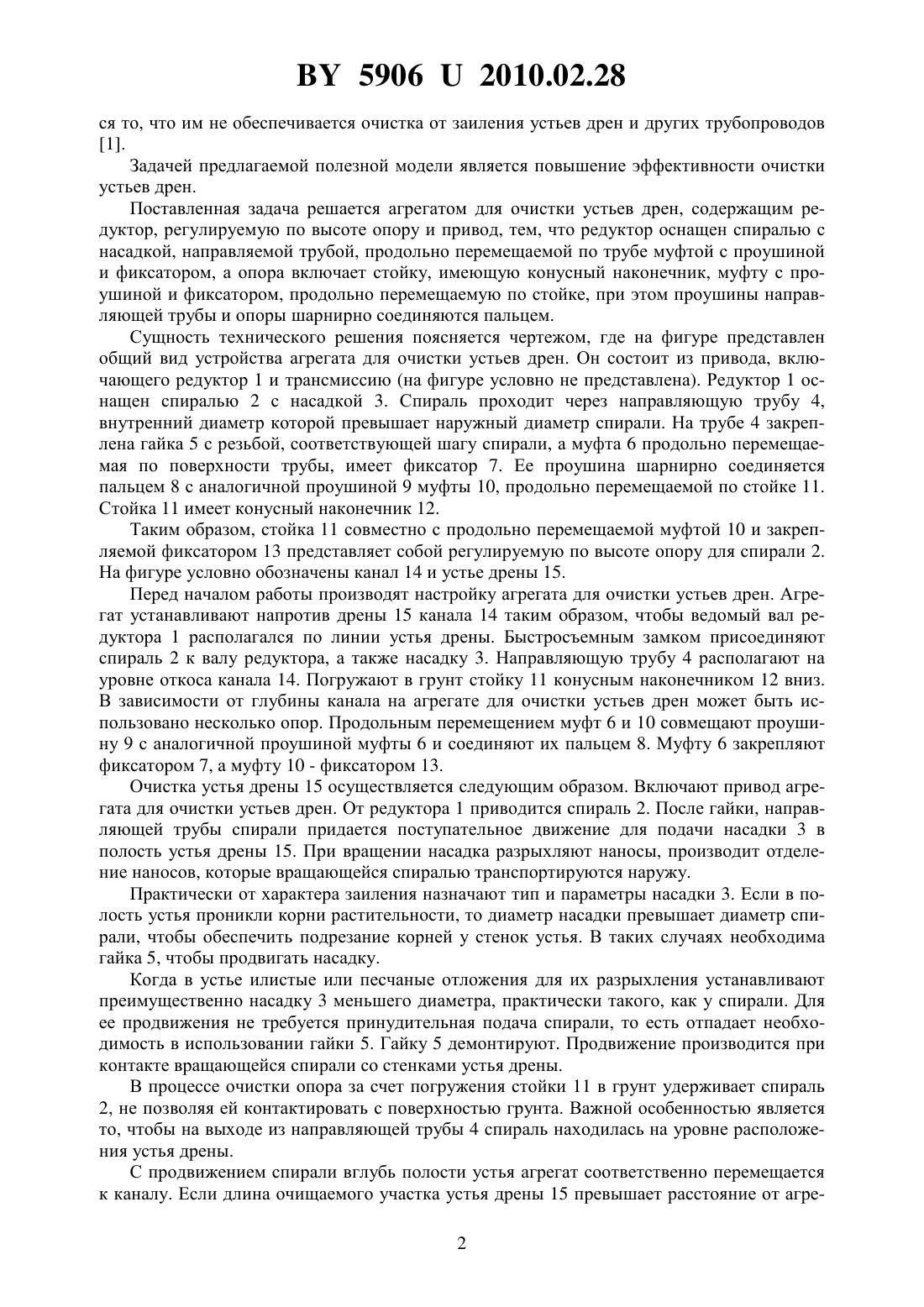

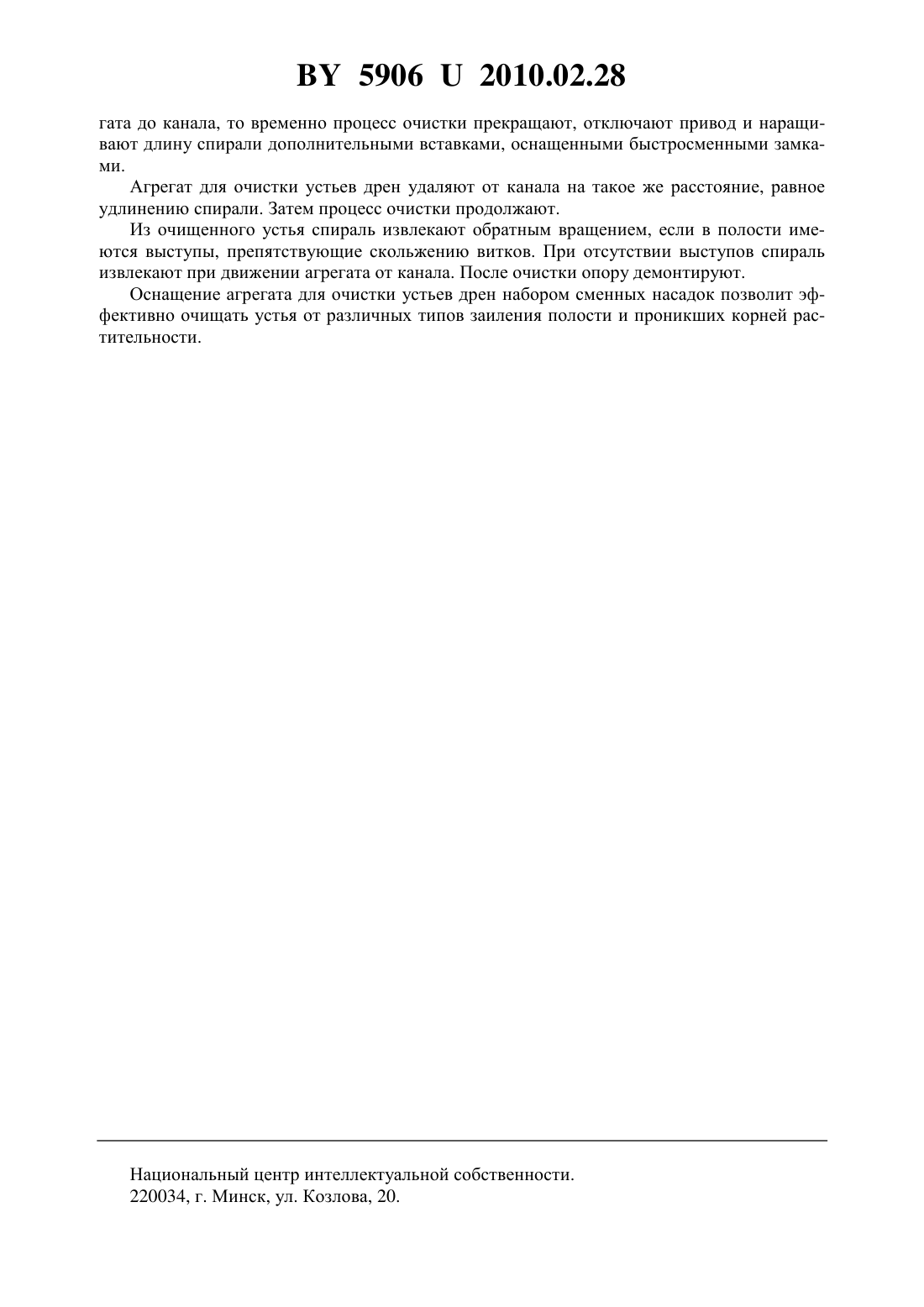

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ АГРЕГАТ ДЛЯ ОЧИСТКИ УСТЬЕВ ДРЕН(71) Заявитель Республиканское научное дочернее унитарное предприятие Институт мелиорации(72) Авторы Кондратьев Виктор Николаевич Болбышко Валерий Александрович Райкевич Николай Григорьевич Погодин Николай Никитич Прокопович Нина Николаевна(73) Патентообладатель Республиканское научное дочернее унитарное предприятие Институт мелиорации(57) Агрегат для очистки устьев дрен, содержащий редуктор, регулируемую по высоте опору, привод, отличающийся тем, что редуктор оснащен спиралью с насадкой, направляющей трубой и продольно перемещаемой по трубе муфтой с проушиной и фиксатором,а опора включает стойку, имеющую конусный наконечник, муфту с проушиной и фиксатором, продольно перемещаемую по стойке, при этом проушины направляющей трубы и опоры шарнирно соединены пальцем. Техническое решение относится к сельскохозяйственному машиностроению, а именно к средствам механизации для очистки устьев дрен закрытой мелиоративной сети. Известен привод управления шлюзами-регуляторами гидросооружений, содержащий редуктор, регулируемую по высоте опору и привод. Недостатком данного привода являет 59062010.02.28 ся то, что им не обеспечивается очистка от заиления устьев дрен и других трубопроводов 1. Задачей предлагаемой полезной модели является повышение эффективности очистки устьев дрен. Поставленная задача решается агрегатом для очистки устьев дрен, содержащим редуктор, регулируемую по высоте опору и привод, тем, что редуктор оснащен спиралью с насадкой, направляемой трубой, продольно перемещаемой по трубе муфтой с проушиной и фиксатором, а опора включает стойку, имеющую конусный наконечник, муфту с проушиной и фиксатором, продольно перемещаемую по стойке, при этом проушины направляющей трубы и опоры шарнирно соединяются пальцем. Сущность технического решения поясняется чертежом, где на фигуре представлен общий вид устройства агрегата для очистки устьев дрен. Он состоит из привода, включающего редуктор 1 и трансмиссию (на фигуре условно не представлена). Редуктор 1 оснащен спиралью 2 с насадкой 3. Спираль проходит через направляющую трубу 4,внутренний диаметр которой превышает наружный диаметр спирали. На трубе 4 закреплена гайка 5 с резьбой, соответствующей шагу спирали, а муфта 6 продольно перемещаемая по поверхности трубы, имеет фиксатор 7. Ее проушина шарнирно соединяется пальцем 8 с аналогичной проушиной 9 муфты 10, продольно перемещаемой по стойке 11. Стойка 11 имеет конусный наконечник 12. Таким образом, стойка 11 совместно с продольно перемещаемой муфтой 10 и закрепляемой фиксатором 13 представляет собой регулируемую по высоте опору для спирали 2. На фигуре условно обозначены канал 14 и устье дрены 15. Перед началом работы производят настройку агрегата для очистки устьев дрен. Агрегат устанавливают напротив дрены 15 канала 14 таким образом, чтобы ведомый вал редуктора 1 располагался по линии устья дрены. Быстросъемным замком присоединяют спираль 2 к валу редуктора, а также насадку 3. Направляющую трубу 4 располагают на уровне откоса канала 14. Погружают в грунт стойку 11 конусным наконечником 12 вниз. В зависимости от глубины канала на агрегате для очистки устьев дрен может быть использовано несколько опор. Продольным перемещением муфт 6 и 10 совмещают проушину 9 с аналогичной проушиной муфты 6 и соединяют их пальцем 8. Муфту 6 закрепляют фиксатором 7, а муфту 10 - фиксатором 13. Очистка устья дрены 15 осуществляется следующим образом. Включают привод агрегата для очистки устьев дрен. От редуктора 1 приводится спираль 2. После гайки, направляющей трубы спирали придается поступательное движение для подачи насадки 3 в полость устья дрены 15. При вращении насадка разрыхляют наносы, производит отделение наносов, которые вращающейся спиралью транспортируются наружу. Практически от характера заиления назначают тип и параметры насадки 3. Если в полость устья проникли корни растительности, то диаметр насадки превышает диаметр спирали, чтобы обеспечить подрезание корней у стенок устья. В таких случаях необходима гайка 5, чтобы продвигать насадку. Когда в устье илистые или песчаные отложения для их разрыхления устанавливают преимущественно насадку 3 меньшего диаметра, практически такого, как у спирали. Для ее продвижения не требуется принудительная подача спирали, то есть отпадает необходимость в использовании гайки 5. Гайку 5 демонтируют. Продвижение производится при контакте вращающейся спирали со стенками устья дрены. В процессе очистки опора за счет погружения стойки 11 в грунт удерживает спираль 2, не позволяя ей контактировать с поверхностью грунта. Важной особенностью является то, чтобы на выходе из направляющей трубы 4 спираль находилась на уровне расположения устья дрены. С продвижением спирали вглубь полости устья агрегат соответственно перемещается к каналу. Если длина очищаемого участка устья дрены 15 превышает расстояние от агре 2 59062010.02.28 гата до канала, то временно процесс очистки прекращают, отключают привод и наращивают длину спирали дополнительными вставками, оснащенными быстросменными замками. Агрегат для очистки устьев дрен удаляют от канала на такое же расстояние, равное удлинению спирали. Затем процесс очистки продолжают. Из очищенного устья спираль извлекают обратным вращением, если в полости имеются выступы, препятствующие скольжению витков. При отсутствии выступов спираль извлекают при движении агрегата от канала. После очистки опору демонтируют. Оснащение агрегата для очистки устьев дрен набором сменных насадок позволит эффективно очищать устья от различных типов заиления полости и проникших корней растительности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
