Устройство для крепления теплоизоляционного слоя к наружной стене здания

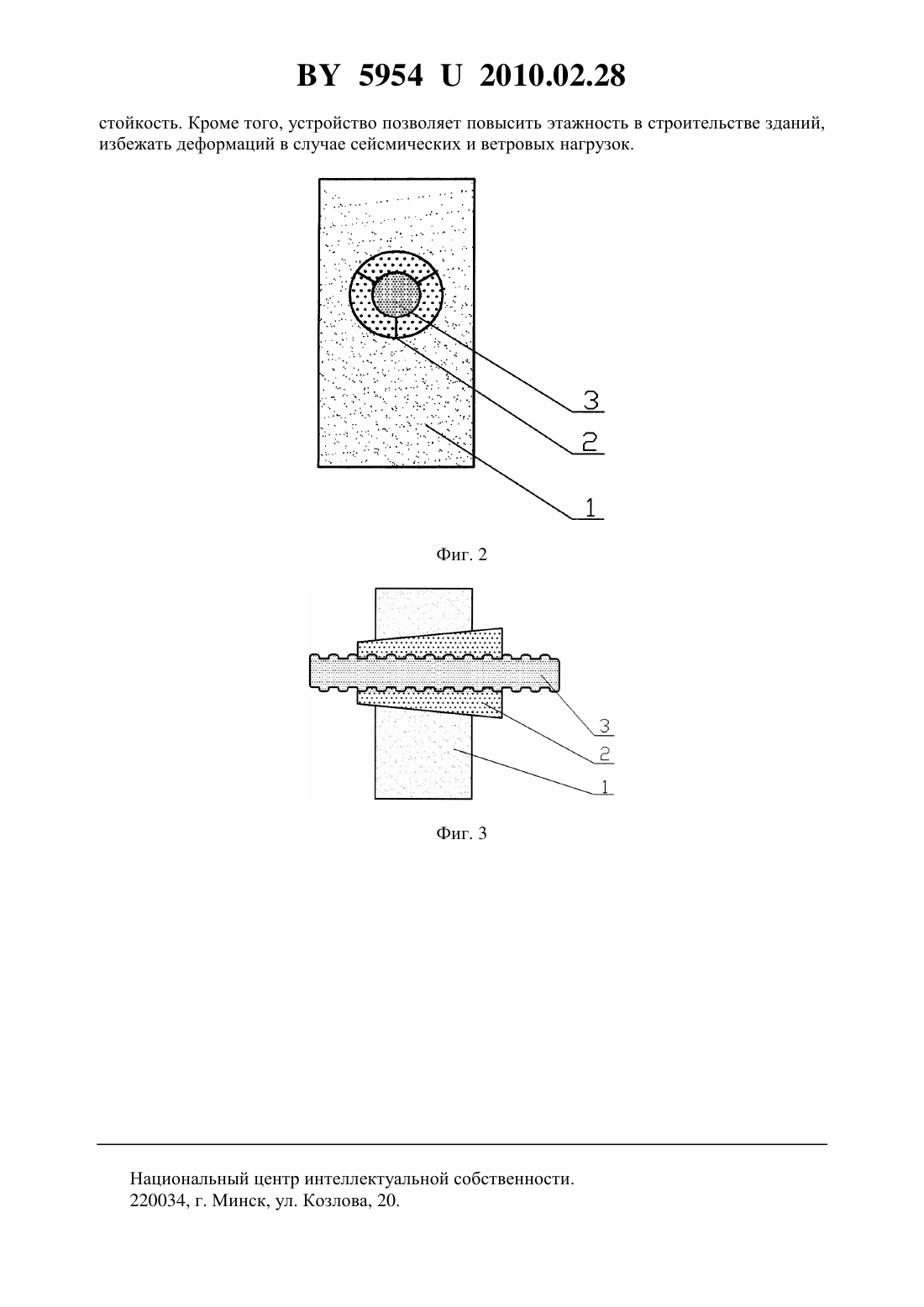

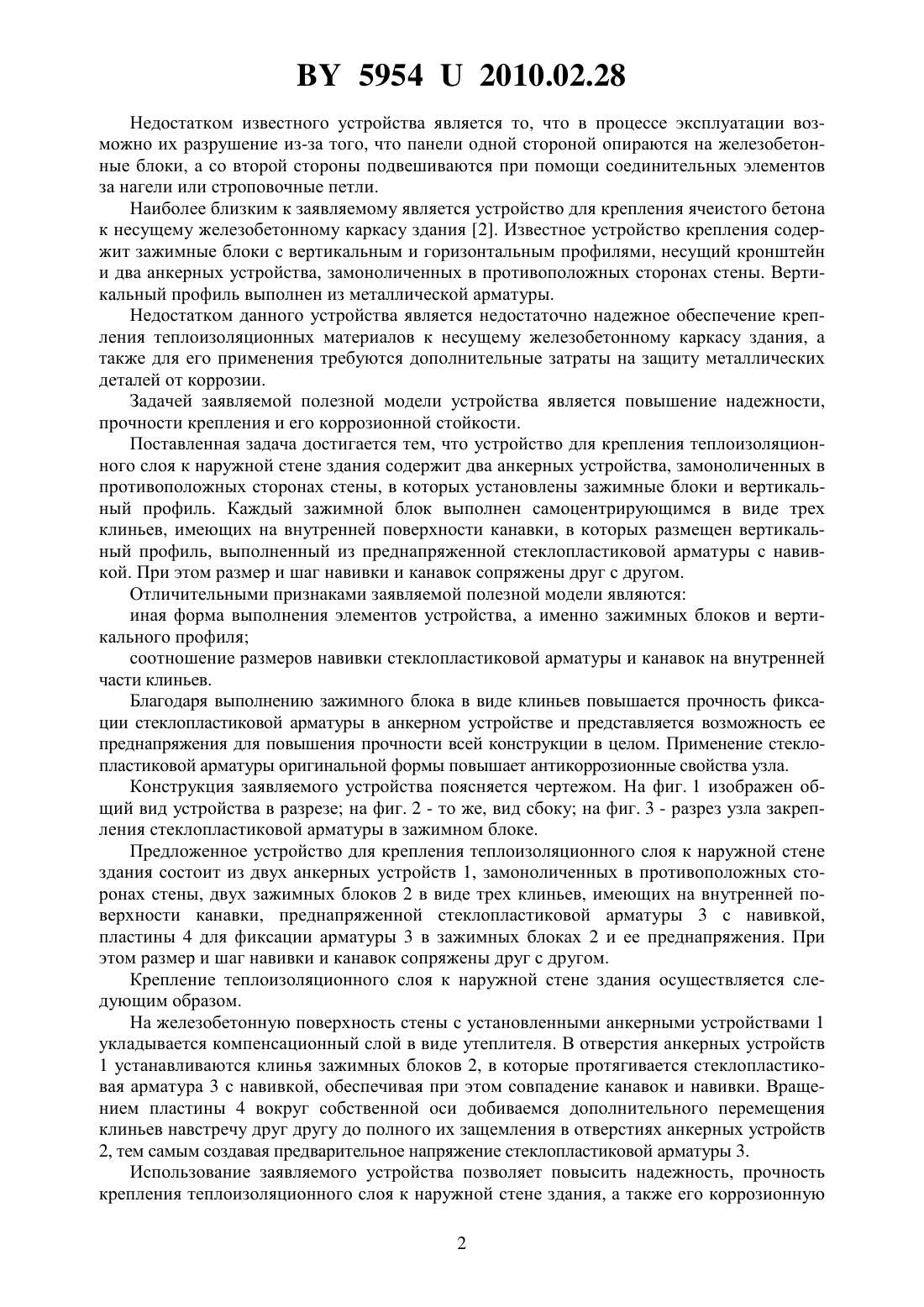

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ТЕПЛОИЗОЛЯЦИОННОГО СЛОЯ К НАРУЖНОЙ СТЕНЕ ЗДАНИЯ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Шабанов Дмитрий Николаевич Заев Макар Владимирович(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Устройство для крепления теплоизоляционного слоя к наружной стене здания, содержащее два анкерных устройства, замоноличенных в противоположных сторонах стены, в которых установлены зажимные блоки, и вертикальный профиль, отличающееся тем, что каждый зажимной блок выполнен самоцентрирующимся в виде трех клиньев, имеющих на внутренней поверхности канавки, в которых размещен вертикальный профиль, выполненный из преднапряженной стеклопластиковой арматуры с навивкой, при этом размер и шаг навивки и канавок сопряжены друг с другом.(56) 1. Стеновые изделия с новыми узлами крепления к железобетонному каркасу здания. Строительная индустрия. Центр бюро научно-технической информации. - Вып. 4. - М.,1987. - С. 3-4. 2. Абрамов Д.М. / Мы рекомендуем строить правильно // Строительный рынок. Рекламно-информационный блок. -7. - Минск, 2007. - С. 12-13. Полезная модель относится к области строительства при утеплении зданий, а именно для крепления теплоизоляционных материалов к наружным стенам зданий. Известно устройство для крепления стеновых панелей из керамзитобетона и ячеистого бетона к железобетонному каркасу здания 1. В основе конструкции таких устройств используются два варианта узел крепления нагельного типа и узел с использованием механического зацепления соединительного элемента за строповочную петлю. 59542010.02.28 Недостатком известного устройства является то, что в процессе эксплуатации возможно их разрушение из-за того, что панели одной стороной опираются на железобетонные блоки, а со второй стороны подвешиваются при помощи соединительных элементов за нагели или строповочные петли. Наиболее близким к заявляемому является устройство для крепления ячеистого бетона к несущему железобетонному каркасу здания 2. Известное устройство крепления содержит зажимные блоки с вертикальным и горизонтальным профилями, несущий кронштейн и два анкерных устройства, замоноличенных в противоположных сторонах стены. Вертикальный профиль выполнен из металлической арматуры. Недостатком данного устройства является недостаточно надежное обеспечение крепления теплоизоляционных материалов к несущему железобетонному каркасу здания, а также для его применения требуются дополнительные затраты на защиту металлических деталей от коррозии. Задачей заявляемой полезной модели устройства является повышение надежности,прочности крепления и его коррозионной стойкости. Поставленная задача достигается тем, что устройство для крепления теплоизоляционного слоя к наружной стене здания содержит два анкерных устройства, замоноличенных в противоположных сторонах стены, в которых установлены зажимные блоки и вертикальный профиль. Каждый зажимной блок выполнен самоцентрирующимся в виде трех клиньев, имеющих на внутренней поверхности канавки, в которых размещен вертикальный профиль, выполненный из преднапряженной стеклопластиковой арматуры с навивкой. При этом размер и шаг навивки и канавок сопряжены друг с другом. Отличительными признаками заявляемой полезной модели являются иная форма выполнения элементов устройства, а именно зажимных блоков и вертикального профиля соотношение размеров навивки стеклопластиковой арматуры и канавок на внутренней части клиньев. Благодаря выполнению зажимного блока в виде клиньев повышается прочность фиксации стеклопластиковой арматуры в анкерном устройстве и представляется возможность ее преднапряжения для повышения прочности всей конструкции в целом. Применение стеклопластиковой арматуры оригинальной формы повышает антикоррозионные свойства узла. Конструкция заявляемого устройства поясняется чертежом. На фиг. 1 изображен общий вид устройства в разрезе на фиг. 2 - то же, вид сбоку на фиг. 3 - разрез узла закрепления стеклопластиковой арматуры в зажимном блоке. Предложенное устройство для крепления теплоизоляционного слоя к наружной стене здания состоит из двух анкерных устройств 1, замоноличенных в противоположных сторонах стены, двух зажимных блоков 2 в виде трех клиньев, имеющих на внутренней поверхности канавки, преднапряженной стеклопластиковой арматуры 3 с навивкой,пластины 4 для фиксации арматуры 3 в зажимных блоках 2 и ее преднапряжения. При этом размер и шаг навивки и канавок сопряжены друг с другом. Крепление теплоизоляционного слоя к наружной стене здания осуществляется следующим образом. На железобетонную поверхность стены с установленными анкерными устройствами 1 укладывается компенсационный слой в виде утеплителя. В отверстия анкерных устройств 1 устанавливаются клинья зажимных блоков 2, в которые протягивается стеклопластиковая арматура 3 с навивкой, обеспечивая при этом совпадение канавок и навивки. Вращением пластины 4 вокруг собственной оси добиваемся дополнительного перемещения клиньев навстречу друг другу до полного их защемления в отверстиях анкерных устройств 2, тем самым создавая предварительное напряжение стеклопластиковой арматуры 3. Использование заявляемого устройства позволяет повысить надежность, прочность крепления теплоизоляционного слоя к наружной стене здания, а также его коррозионную 2 59542010.02.28 стойкость. Кроме того, устройство позволяет повысить этажность в строительстве зданий,избежать деформаций в случае сейсмических и ветровых нагрузок. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
