Устройство для крепления концов стеклопластиковой арматуры

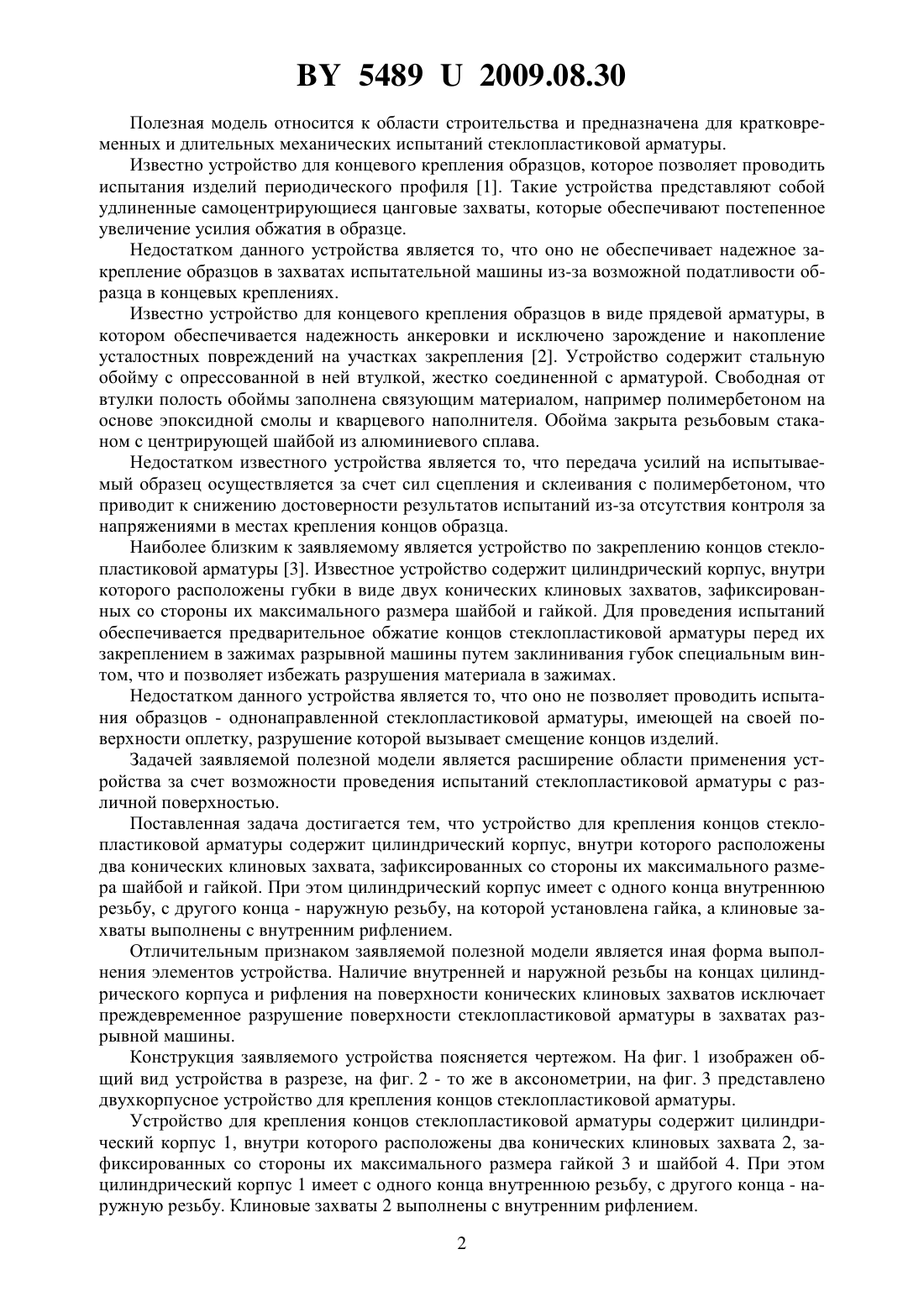

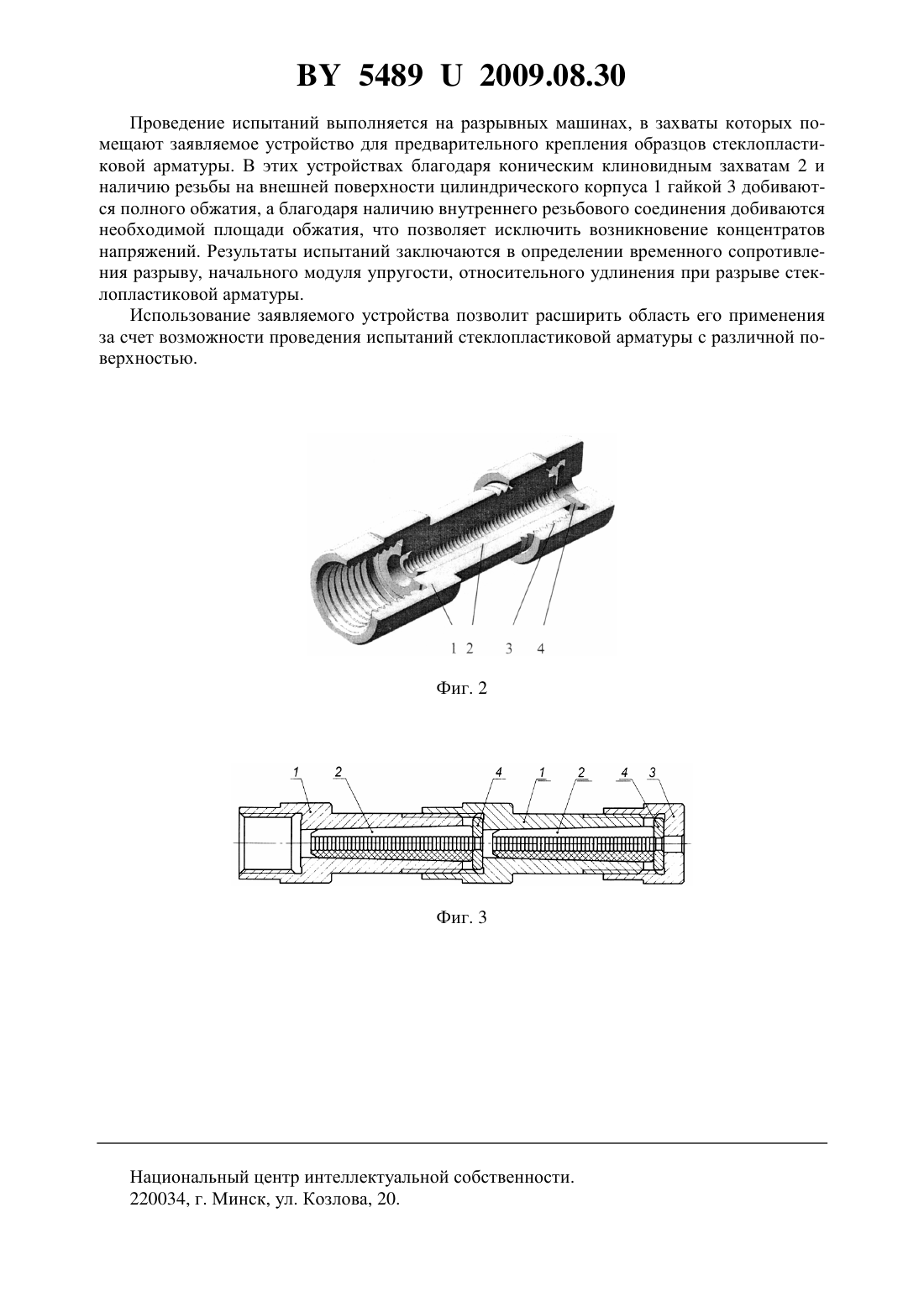

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ КОНЦОВ СТЕКЛОПЛАСТИКОВОЙ АРМАТУРЫ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Попок Николай Николаевич Шабанов Дмитрий Николаевич Терентьев Виктор Александрович Сопиков Иван Яковлевич(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Устройство для крепления концов стеклопластиковой арматуры, содержащее цилиндрический корпус, внутри которого расположены два конических клиновых захвата, зафиксированных со стороны их максимального размера шайбой и гайкой, отличающееся тем,что цилиндрический корпус имеет с одного конца внутреннюю резьбу, с другого конца наружную резьбу, на которой установлена гайка, а клиновые захваты выполнены с внутренним рифлением.(56) 1. Михайлов Н.В. Вопросы методики кратковременных и длительных механических испытаний арматурных сталей Методика лабораторных исследований деформаций и прочности бетона, арматуры и железобетонных конструкций // Труды координационного совещания / Под ред. к.т.н. В.В.Макаричева Изд. лит. по строит., архит. и строит. мат. М., 1962. - С. 112. 2. Пиневич С.С. Устройство для концевого крепления канатов, работающих при переменных нагрузках. Строительные конструкции. Строительная физика // Научно-технический реферативный сборник. - М. Изд. Госстрой СССР центр. инстит. научной информ. по строит. и архит. - 1979. - Вып. 7, сер. 8. - С. 14-16. 3. Лукашевич Э.Б. Методика проведения испытаний однонаправлено-армированного стеклопластика // Экспериментальные исследования инженерных сооружений. Матер. по 2-му симпозиуму. - Л. Новочеркасск ред. изд. отд. НПИ, сентябрь 1969. - С. 180-183. 54892009.08.30 Полезная модель относится к области строительства и предназначена для кратковременных и длительных механических испытаний стеклопластиковой арматуры. Известно устройство для концевого крепления образцов, которое позволяет проводить испытания изделий периодического профиля 1. Такие устройства представляют собой удлиненные самоцентрирующиеся цанговые захваты, которые обеспечивают постепенное увеличение усилия обжатия в образце. Недостатком данного устройства является то, что оно не обеспечивает надежное закрепление образцов в захватах испытательной машины из-за возможной податливости образца в концевых креплениях. Известно устройство для концевого крепления образцов в виде прядевой арматуры, в котором обеспечивается надежность анкеровки и исключено зарождение и накопление усталостных повреждений на участках закрепления 2. Устройство содержит стальную обойму с опрессованной в ней втулкой, жестко соединенной с арматурой. Свободная от втулки полость обоймы заполнена связующим материалом, например полимербетоном на основе эпоксидной смолы и кварцевого наполнителя. Обойма закрыта резьбовым стаканом с центрирующей шайбой из алюминиевого сплава. Недостатком известного устройства является то, что передача усилий на испытываемый образец осуществляется за счет сил сцепления и склеивания с полимербетоном, что приводит к снижению достоверности результатов испытаний из-за отсутствия контроля за напряжениями в местах крепления концов образца. Наиболее близким к заявляемому является устройство по закреплению концов стеклопластиковой арматуры 3. Известное устройство содержит цилиндрический корпус, внутри которого расположены губки в виде двух конических клиновых захватов, зафиксированных со стороны их максимального размера шайбой и гайкой. Для проведения испытаний обеспечивается предварительное обжатие концов стеклопластиковой арматуры перед их закреплением в зажимах разрывной машины путем заклинивания губок специальным винтом, что и позволяет избежать разрушения материала в зажимах. Недостатком данного устройства является то, что оно не позволяет проводить испытания образцов - однонаправленной стеклопластиковой арматуры, имеющей на своей поверхности оплетку, разрушение которой вызывает смещение концов изделий. Задачей заявляемой полезной модели является расширение области применения устройства за счет возможности проведения испытаний стеклопластиковой арматуры с различной поверхностью. Поставленная задача достигается тем, что устройство для крепления концов стеклопластиковой арматуры содержит цилиндрический корпус, внутри которого расположены два конических клиновых захвата, зафиксированных со стороны их максимального размера шайбой и гайкой. При этом цилиндрический корпус имеет с одного конца внутреннюю резьбу, с другого конца - наружную резьбу, на которой установлена гайка, а клиновые захваты выполнены с внутренним рифлением. Отличительным признаком заявляемой полезной модели является иная форма выполнения элементов устройства. Наличие внутренней и наружной резьбы на концах цилиндрического корпуса и рифления на поверхности конических клиновых захватов исключает преждевременное разрушение поверхности стеклопластиковой арматуры в захватах разрывной машины. Конструкция заявляемого устройства поясняется чертежом. На фиг. 1 изображен общий вид устройства в разрезе, на фиг. 2 - то же в аксонометрии, на фиг. 3 представлено двухкорпусное устройство для крепления концов стеклопластиковой арматуры. Устройство для крепления концов стеклопластиковой арматуры содержит цилиндрический корпус 1, внутри которого расположены два конических клиновых захвата 2, зафиксированных со стороны их максимального размера гайкой 3 и шайбой 4. При этом цилиндрический корпус 1 имеет с одного конца внутреннюю резьбу, с другого конца - наружную резьбу. Клиновые захваты 2 выполнены с внутренним рифлением. 2 54892009.08.30 Проведение испытаний выполняется на разрывных машинах, в захваты которых помещают заявляемое устройство для предварительного крепления образцов стеклопластиковой арматуры. В этих устройствах благодаря коническим клиновидным захватам 2 и наличию резьбы на внешней поверхности цилиндрического корпуса 1 гайкой 3 добиваются полного обжатия, а благодаря наличию внутреннего резьбового соединения добиваются необходимой площади обжатия, что позволяет исключить возникновение концентратов напряжений. Результаты испытаний заключаются в определении временного сопротивления разрыву, начального модуля упругости, относительного удлинения при разрыве стеклопластиковой арматуры. Использование заявляемого устройства позволит расширить область его применения за счет возможности проведения испытаний стеклопластиковой арматуры с различной поверхностью. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
