Универсальное варочно-отопительное устройство

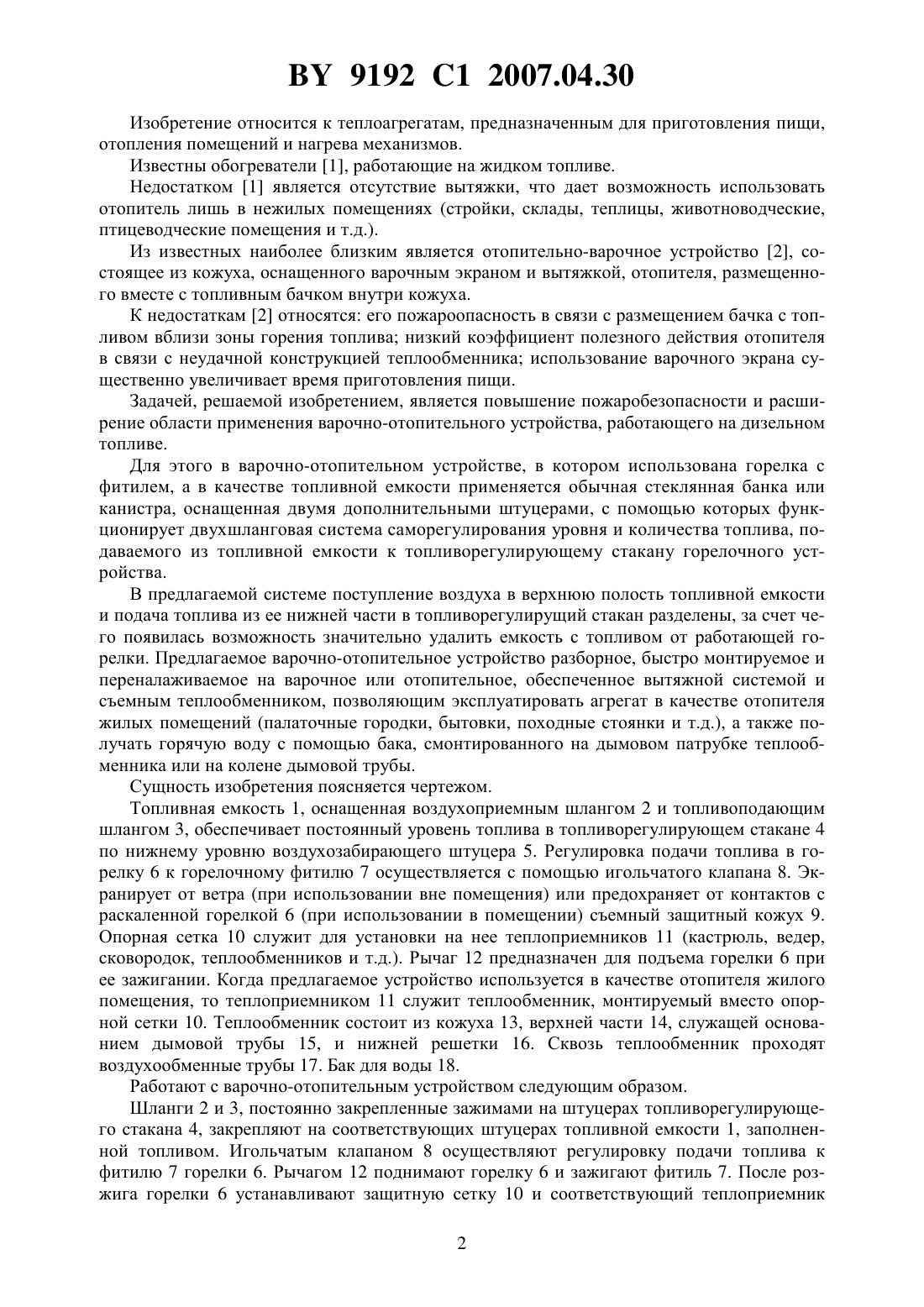

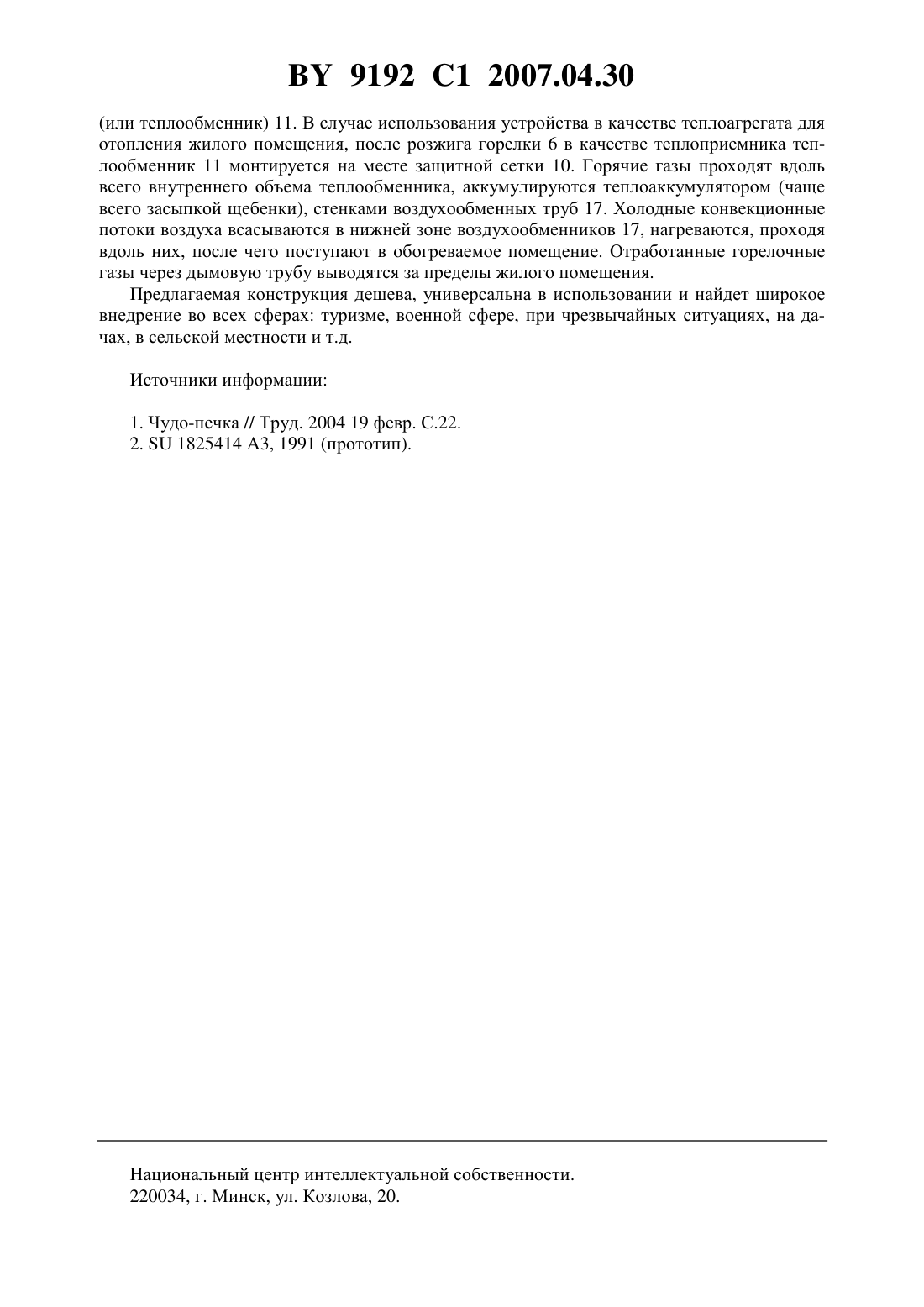

(71) Заявитель Королев Геннадий Витальевич(72) Автор Королев Геннадий Витальевич(73) Патентообладатель Королев Геннадий Витальевич(57) 1. Варочно-отопительное устройство, включающее корпус, топливную емкость, горелку с фитилем, регулируемую систему подачи топлива, съемный теплообменник и вытяжную трубу, отличающееся тем, что регулируемая система подачи топлива,поступающего из топливной емкости к горелке, выполнена в виде двухшланговой системы, состоящей из воздухоприемного и топливоподающего шлангов и топливорегулирующего стакана с игольчатым клапаном, а топливная емкость, размещенная на достаточно большом расстоянии от горелки, выполнена в виде обычной стеклянной банки или стандартной канистры, оснащенных двумя штуцерами, на которых закреплены воздухоприемный и топливоподающий шланги. 2. Устройство по п. 1, отличающееся тем, что оно предназначено для обогрева жилых и спальных невентилируемых помещений. 3. Устройство по п. 1, отличающееся тем, что оно предназначено для получения горячей воды для бытовых целей и содержит бак, размещенный на дымоотводящем патрубке съемного теплообменника. 9192 1 2007.04.30 Изобретение относится к теплоагрегатам, предназначенным для приготовления пищи,отопления помещений и нагрева механизмов. Известны обогреватели 1, работающие на жидком топливе. Недостатком 1 является отсутствие вытяжки, что дает возможность использовать отопитель лишь в нежилых помещениях (стройки, склады, теплицы, животноводческие,птицеводческие помещения и т.д.). Из известных наиболее близким является отопительно-варочное устройство 2, состоящее из кожуха, оснащенного варочным экраном и вытяжкой, отопителя, размещенного вместе с топливным бачком внутри кожуха. К недостаткам 2 относятся его пожароопасность в связи с размещением бачка с топливом вблизи зоны горения топлива низкий коэффициент полезного действия отопителя в связи с неудачной конструкцией теплообменника использование варочного экрана существенно увеличивает время приготовления пищи. Задачей, решаемой изобретением, является повышение пожаробезопасности и расширение области применения варочно-отопительного устройства, работающего на дизельном топливе. Для этого в варочно-отопительном устройстве, в котором использована горелка с фитилем, а в качестве топливной емкости применяется обычная стеклянная банка или канистра, оснащенная двумя дополнительными штуцерами, с помощью которых функционирует двухшланговая система саморегулирования уровня и количества топлива, подаваемого из топливной емкости к топливорегулирующему стакану горелочного устройства. В предлагаемой системе поступление воздуха в верхнюю полость топливной емкости и подача топлива из ее нижней части в топливорегулирущий стакан разделены, за счет чего появилась возможность значительно удалить емкость с топливом от работающей горелки. Предлагаемое варочно-отопительное устройство разборное, быстро монтируемое и переналаживаемое на варочное или отопительное, обеспеченное вытяжной системой и съемным теплообменником, позволяющим эксплуатировать агрегат в качестве отопителя жилых помещений (палаточные городки, бытовки, походные стоянки и т.д.), а также получать горячую воду с помощью бака, смонтированного на дымовом патрубке теплообменника или на колене дымовой трубы. Сущность изобретения поясняется чертежом. Топливная емкость 1, оснащенная воздухоприемным шлангом 2 и топливоподающим шлангом 3, обеспечивает постоянный уровень топлива в топливорегулирующем стакане 4 по нижнему уровню воздухозабирающего штуцера 5. Регулировка подачи топлива в горелку 6 к горелочному фитилю 7 осуществляется с помощью игольчатого клапана 8. Экранирует от ветра (при использовании вне помещения) или предохраняет от контактов с раскаленной горелкой 6 (при использовании в помещении) съемный защитный кожух 9. Опорная сетка 10 служит для установки на нее теплоприемников 11 (кастрюль, ведер,сковородок, теплообменников и т.д.). Рычаг 12 предназначен для подъема горелки 6 при ее зажигании. Когда предлагаемое устройство используется в качестве отопителя жилого помещения, то теплоприемником 11 служит теплообменник, монтируемый вместо опорной сетки 10. Теплообменник состоит из кожуха 13, верхней части 14, служащей основанием дымовой трубы 15, и нижней решетки 16. Сквозь теплообменник проходят воздухообменные трубы 17. Бак для воды 18. Работают с варочно-отопительным устройством следующим образом. Шланги 2 и 3, постоянно закрепленные зажимами на штуцерах топливорегулирующего стакана 4, закрепляют на соответствующих штуцерах топливной емкости 1, заполненной топливом. Игольчатым клапаном 8 осуществляют регулировку подачи топлива к фитилю 7 горелки 6. Рычагом 12 поднимают горелку 6 и зажигают фитиль 7. После розжига горелки 6 устанавливают защитную сетку 10 и соответствующий теплоприемник 2(или теплообменник) 11. В случае использования устройства в качестве теплоагрегата для отопления жилого помещения, после розжига горелки 6 в качестве теплоприемника теплообменник 11 монтируется на месте защитной сетки 10. Горячие газы проходят вдоль всего внутреннего объема теплообменника, аккумулируются теплоаккумулятором (чаще всего засыпкой щебенки), стенками воздухообменных труб 17. Холодные конвекционные потоки воздуха всасываются в нижней зоне воздухообменников 17, нагреваются, проходя вдоль них, после чего поступают в обогреваемое помещение. Отработанные горелочные газы через дымовую трубу выводятся за пределы жилого помещения. Предлагаемая конструкция дешева, универсальна в использовании и найдет широкое внедрение во всех сферах туризме, военной сфере, при чрезвычайных ситуациях, на дачах, в сельской местности и т.д. Источники информации 1. Чудо-печка // Труд. 2004 19 февр. С.22. 2.1825414 3, 1991 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
