Устройство для восстановления изоляции ПИ-трубопровода

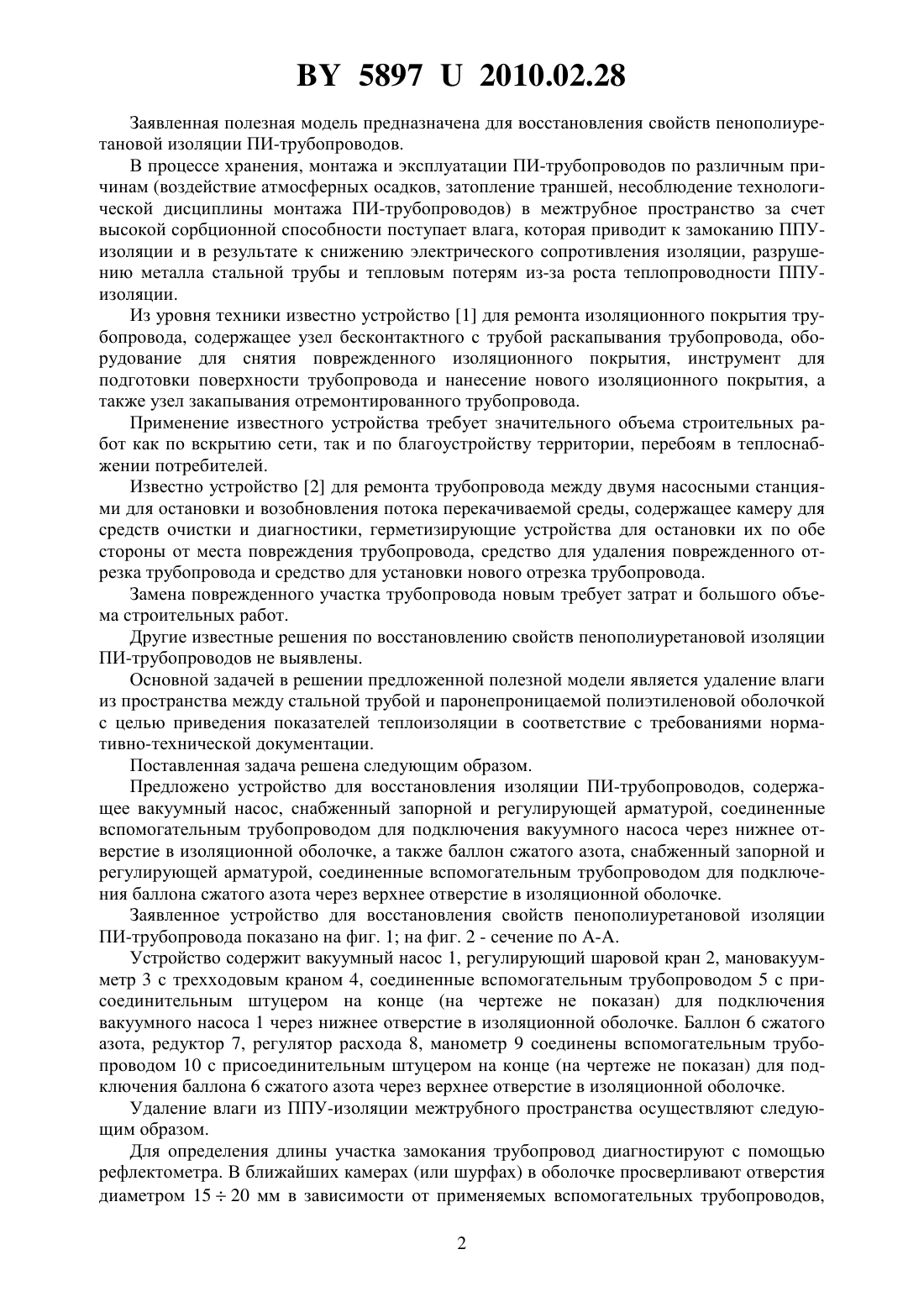

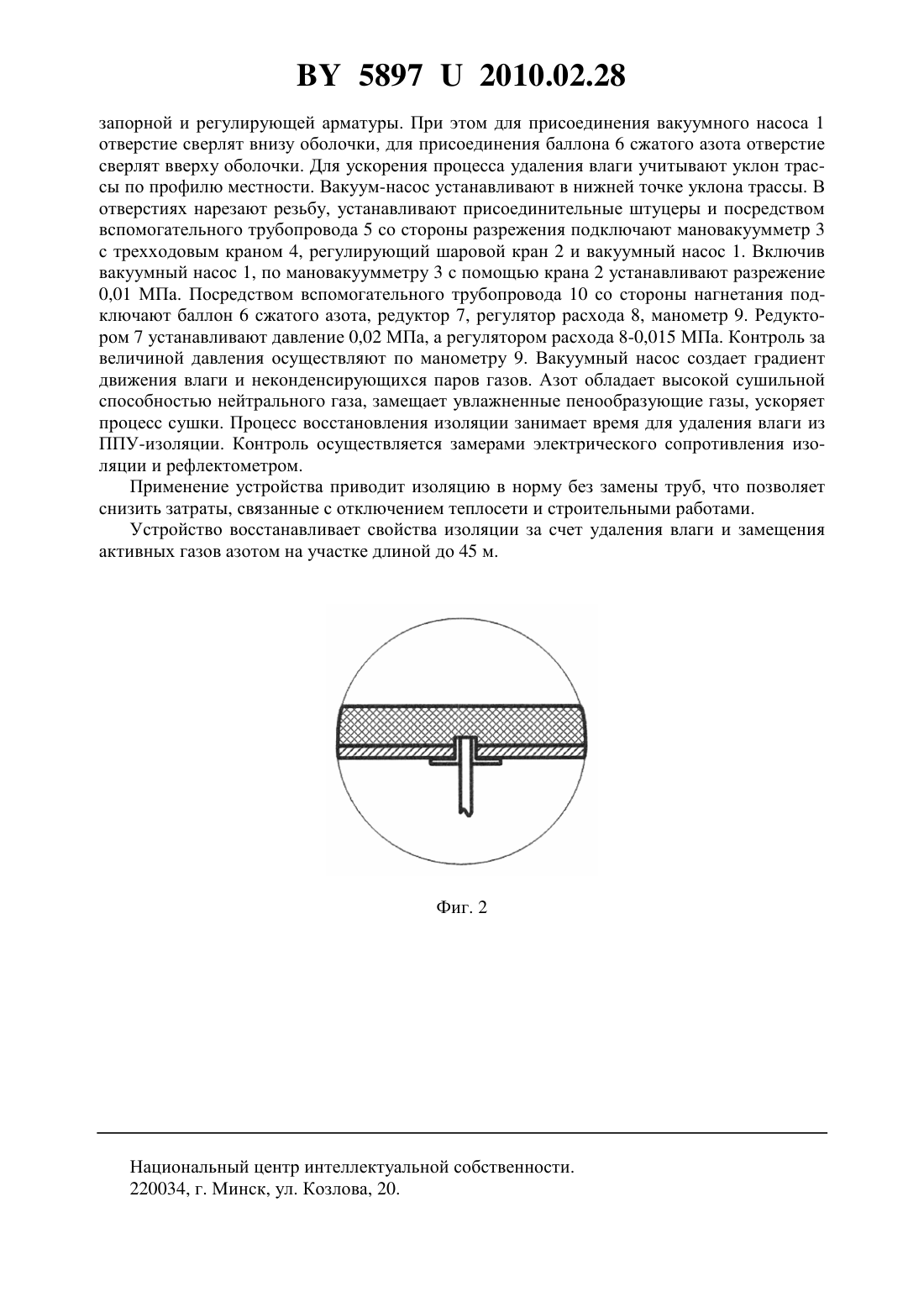

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ВОССТАНОВЛЕНИЯ ИЗОЛЯЦИИ ПИТРУБОПРОВОДА(71) Заявитель Витебское республиканское унитарное предприятие электроэнергетики Витебскэнерго(72) Авторы Коломиец Юрий Кириллович Коломиец Дмитрий Юрьевич Жук Дмитрий Николаевич(73) Патентообладатель Витебское республиканское унитарное предприятие электроэнергетики Витебскэнерго(57) Устройство для восстановления изоляции ПИ-трубопровода, отличающееся тем, что содержит вакуумный насос, снабженный запорной и регулирующей арматурой, соединенные вспомогательным трубопроводом для подключения вакуумного насоса через нижнее отверстие в изоляционной оболочке, а также баллон сжатого азота, снабженный запорной и регулирующей арматурой, соединенные вспомогательным трубопроводом для подключения баллона сжатого азота через верхнее отверстие в изоляционной оболочке. 58972010.02.28 Заявленная полезная модель предназначена для восстановления свойств пенополиуретановой изоляции ПИ-трубопроводов. В процессе хранения, монтажа и эксплуатации ПИ-трубопроводов по различным причинам (воздействие атмосферных осадков, затопление траншей, несоблюдение технологической дисциплины монтажа ПИ-трубопроводов) в межтрубное пространство за счет высокой сорбционной способности поступает влага, которая приводит к замоканию ППУизоляции и в результате к снижению электрического сопротивления изоляции, разрушению металла стальной трубы и тепловым потерям из-за роста теплопроводности ППУизоляции. Из уровня техники известно устройство 1 для ремонта изоляционного покрытия трубопровода, содержащее узел бесконтактного с трубой раскапывания трубопровода, оборудование для снятия поврежденного изоляционного покрытия, инструмент для подготовки поверхности трубопровода и нанесение нового изоляционного покрытия, а также узел закапывания отремонтированного трубопровода. Применение известного устройства требует значительного объема строительных работ как по вскрытию сети, так и по благоустройству территории, перебоям в теплоснабжении потребителей. Известно устройство 2 для ремонта трубопровода между двумя насосными станциями для остановки и возобновления потока перекачиваемой среды, содержащее камеру для средств очистки и диагностики, герметизирующие устройства для остановки их по обе стороны от места повреждения трубопровода, средство для удаления поврежденного отрезка трубопровода и средство для установки нового отрезка трубопровода. Замена поврежденного участка трубопровода новым требует затрат и большого объема строительных работ. Другие известные решения по восстановлению свойств пенополиуретановой изоляции ПИ-трубопроводов не выявлены. Основной задачей в решении предложенной полезной модели является удаление влаги из пространства между стальной трубой и паронепроницаемой полиэтиленовой оболочкой с целью приведения показателей теплоизоляции в соответствие с требованиями нормативно-технической документации. Поставленная задача решена следующим образом. Предложено устройство для восстановления изоляции ПИ-трубопроводов, содержащее вакуумный насос, снабженный запорной и регулирующей арматурой, соединенные вспомогательным трубопроводом для подключения вакуумного насоса через нижнее отверстие в изоляционной оболочке, а также баллон сжатого азота, снабженный запорной и регулирующей арматурой, соединенные вспомогательным трубопроводом для подключения баллона сжатого азота через верхнее отверстие в изоляционной оболочке. Заявленное устройство для восстановления свойств пенополиуретановой изоляции ПИ-трубопровода показано на фиг. 1 на фиг. 2 - сечение по А-А. Устройство содержит вакуумный насос 1, регулирующий шаровой кран 2, мановакуумметр 3 с трехходовым краном 4, соединенные вспомогательным трубопроводом 5 с присоединительным штуцером на конце (на чертеже не показан) для подключения вакуумного насоса 1 через нижнее отверстие в изоляционной оболочке. Баллон 6 сжатого азота, редуктор 7, регулятор расхода 8, манометр 9 соединены вспомогательным трубопроводом 10 с присоединительным штуцером на конце (на чертеже не показан) для подключения баллона 6 сжатого азота через верхнее отверстие в изоляционной оболочке. Удаление влаги из ППУ-изоляции межтрубного пространства осуществляют следующим образом. Для определения длины участка замокания трубопровод диагностируют с помощью рефлектометра. В ближайших камерах (или шурфах) в оболочке просверливают отверстия диаметром 1520 мм в зависимости от применяемых вспомогательных трубопроводов,2 58972010.02.28 запорной и регулирующей арматуры. При этом для присоединения вакуумного насоса 1 отверстие сверлят внизу оболочки, для присоединения баллона 6 сжатого азота отверстие сверлят вверху оболочки. Для ускорения процесса удаления влаги учитывают уклон трассы по профилю местности. Вакуум-насос устанавливают в нижней точке уклона трассы. В отверстиях нарезают резьбу, устанавливают присоединительные штуцеры и посредством вспомогательного трубопровода 5 со стороны разрежения подключают мановакуумметр 3 с трехходовым краном 4, регулирующий шаровой кран 2 и вакуумный насос 1. Включив вакуумный насос 1, по мановакуумметру 3 с помощью крана 2 устанавливают разрежение 0,01 МПа. Посредством вспомогательного трубопровода 10 со стороны нагнетания подключают баллон 6 сжатого азота, редуктор 7, регулятор расхода 8, манометр 9. Редуктором 7 устанавливают давление 0,02 МПа, а регулятором расхода 8-0,015 МПа. Контроль за величиной давления осуществляют по манометру 9. Вакуумный насос создает градиент движения влаги и неконденсирующихся паров газов. Азот обладает высокой сушильной способностью нейтрального газа, замещает увлажненные пенообразующие газы, ускоряет процесс сушки. Процесс восстановления изоляции занимает время для удаления влаги из ППУ-изоляции. Контроль осуществляется замерами электрического сопротивления изоляции и рефлектометром. Применение устройства приводит изоляцию в норму без замены труб, что позволяет снизить затраты, связанные с отключением теплосети и строительными работами. Устройство восстанавливает свойства изоляции за счет удаления влаги и замещения активных газов азотом на участке длиной до 45 м. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
