Скользящая опора трубопровода

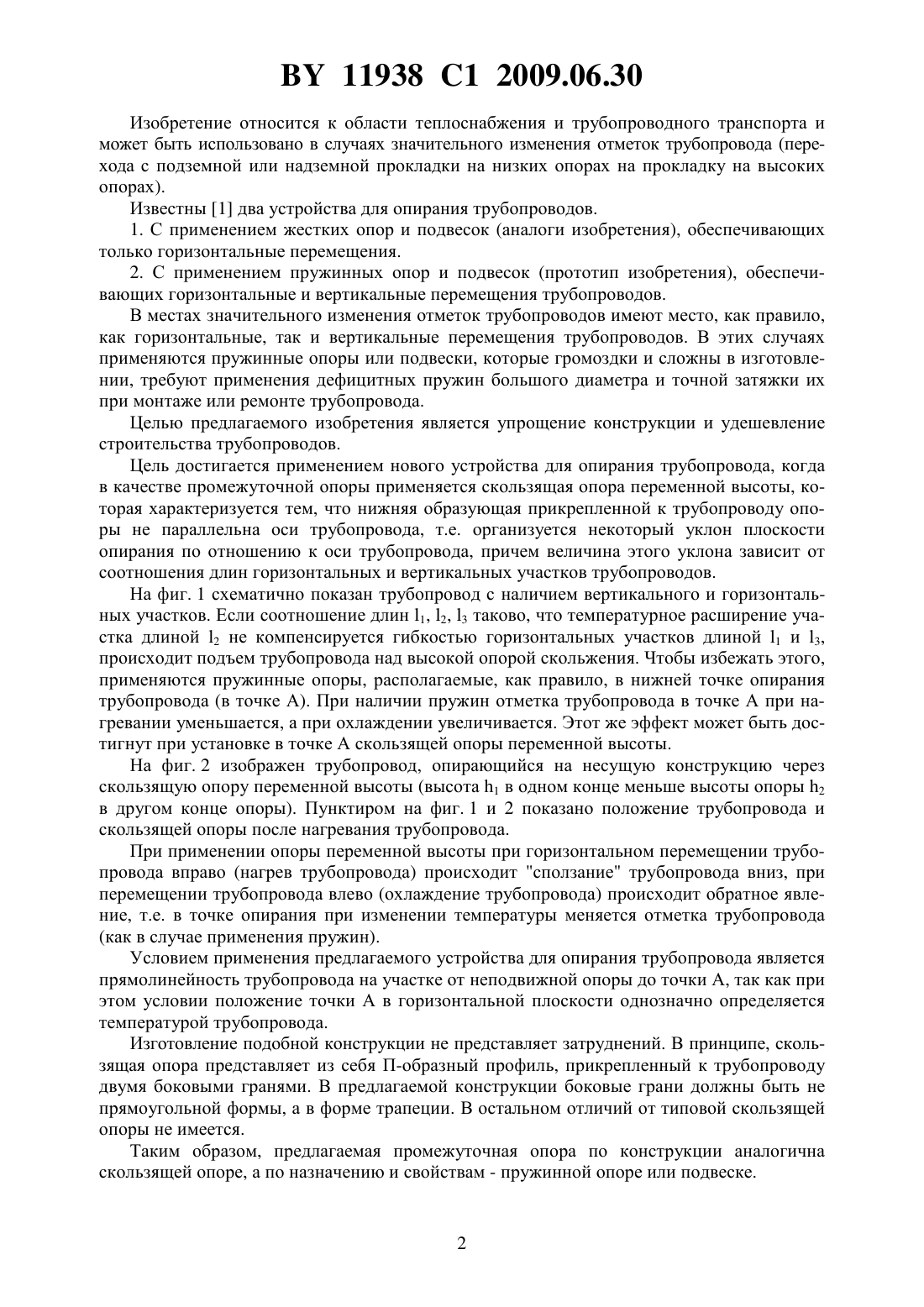

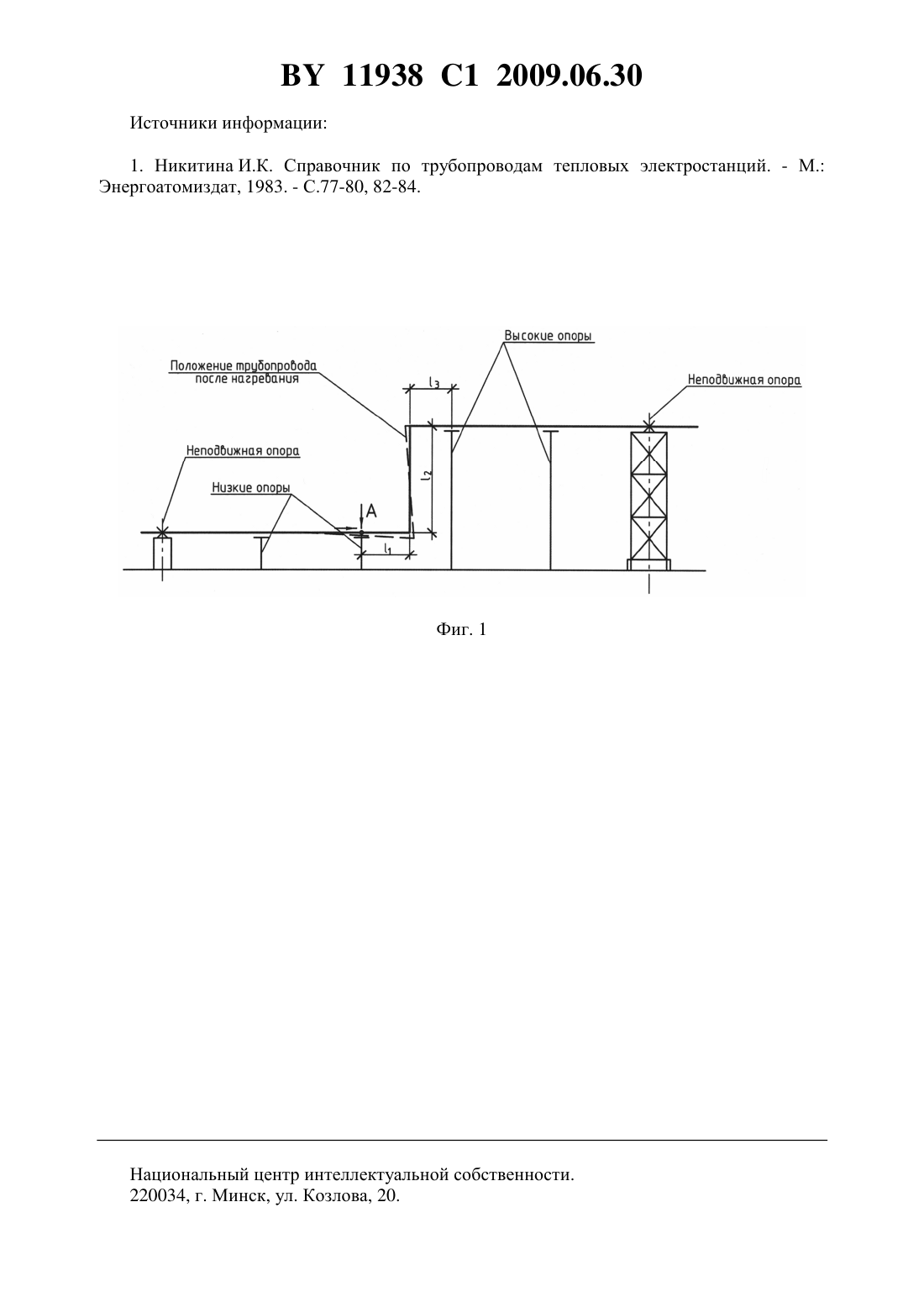

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Проектное научно-исследовательское республиканское унитарное предприятие Белнипиэнергопром Грушневский Валериан Исаакович(72) Автор Грушневский Валериан Исаакович(73) Патентообладатели Проектное научноисследовательское республиканское унитарное предприятие Белнипиэнергопром Грушневский Валериан Исаакович(56) НИКИТИНА И.К. Справочник по трубопроводам тепловых электростанций. М. Энергоиздат, 1983. - С. 77-80, 82-84.1541459 1, 1990.2253790 1, 2005.2249747 1, 2005.2137007 1, 1999.6682 1, 2004.(57) Скользящая опора трубопровода, перемещающегося одновременно в горизонтальном и вертикальном направлениях, отличающаяся тем, что выполнена в виде П-образного профиля переменной высоты, в котором боковые грани, прикрепляемые к трубопроводу выполнены в виде трапеции, а нижняя образующая не параллельна оси трубопровода. 11938 1 2009.06.30 Изобретение относится к области теплоснабжения и трубопроводного транспорта и может быть использовано в случаях значительного изменения отметок трубопровода (перехода с подземной или надземной прокладки на низких опорах на прокладку на высоких опорах). Известны 1 два устройства для опирания трубопроводов. 1. С применением жестких опор и подвесок (аналоги изобретения), обеспечивающих только горизонтальные перемещения. 2. С применением пружинных опор и подвесок (прототип изобретения), обеспечивающих горизонтальные и вертикальные перемещения трубопроводов. В местах значительного изменения отметок трубопроводов имеют место, как правило,как горизонтальные, так и вертикальные перемещения трубопроводов. В этих случаях применяются пружинные опоры или подвески, которые громоздки и сложны в изготовлении, требуют применения дефицитных пружин большого диаметра и точной затяжки их при монтаже или ремонте трубопровода. Целью предлагаемого изобретения является упрощение конструкции и удешевление строительства трубопроводов. Цель достигается применением нового устройства для опирания трубопровода, когда в качестве промежуточной опоры применяется скользящая опора переменной высоты, которая характеризуется тем, что нижняя образующая прикрепленной к трубопроводу опоры не параллельна оси трубопровода, т.е. организуется некоторый уклон плоскости опирания по отношению к оси трубопровода, причем величина этого уклона зависит от соотношения длин горизонтальных и вертикальных участков трубопроводов. На фиг. 1 схематично показан трубопровод с наличием вертикального и горизонтальных участков. Если соотношение длин 1, 2, 3 таково, что температурное расширение участка длиной 2 не компенсируется гибкостью горизонтальных участков длиной 1 и 3,происходит подъем трубопровода над высокой опорой скольжения. Чтобы избежать этого,применяются пружинные опоры, располагаемые, как правило, в нижней точке опирания трубопровода (в точке А). При наличии пружин отметка трубопровода в точке А при нагревании уменьшается, а при охлаждении увеличивается. Этот же эффект может быть достигнут при установке в точке А скользящей опоры переменной высоты. На фиг. 2 изображен трубопровод, опирающийся на несущую конструкцию через скользящую опору переменной высоты (высота 1 в одном конце меньше высоты опоры 2 в другом конце опоры). Пунктиром на фиг. 1 и 2 показано положение трубопровода и скользящей опоры после нагревания трубопровода. При применении опоры переменной высоты при горизонтальном перемещении трубопровода вправо (нагрев трубопровода) происходит сползание трубопровода вниз, при перемещении трубопровода влево (охлаждение трубопровода) происходит обратное явление, т.е. в точке опирания при изменении температуры меняется отметка трубопровода(как в случае применения пружин). Условием применения предлагаемого устройства для опирания трубопровода является прямолинейность трубопровода на участке от неподвижной опоры до точки А, так как при этом условии положение точки А в горизонтальной плоскости однозначно определяется температурой трубопровода. Изготовление подобной конструкции не представляет затруднений. В принципе, скользящая опора представляет из себя П-образный профиль, прикрепленный к трубопроводу двумя боковыми гранями. В предлагаемой конструкции боковые грани должны быть не прямоугольной формы, а в форме трапеции. В остальном отличий от типовой скользящей опоры не имеется. Таким образом, предлагаемая промежуточная опора по конструкции аналогична скользящей опоре, а по назначению и свойствам - пружинной опоре или подвеске. 11938 1 2009.06.30 Источники информации 1. Никитина И.К. Справочник по трубопроводам тепловых электростанций. - М. Энергоатомиздат, 1983. - С.77-80, 82-84. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
