Устройство для захвата образцов при испытаниях на растяжение

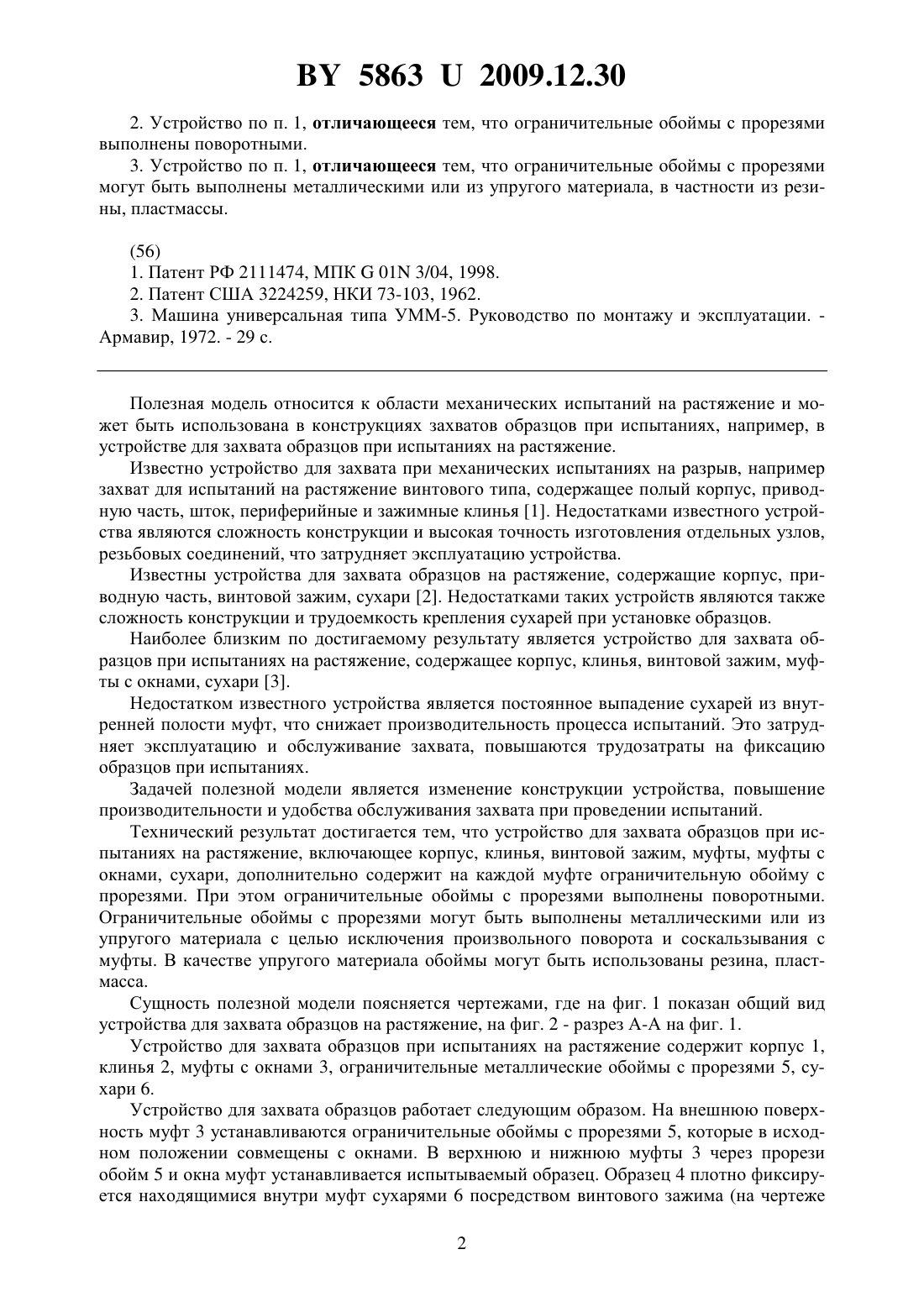

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ЗАХВАТА ОБРАЗЦОВ ПРИ ИСПЫТАНИЯХ НА РАСТЯЖЕНИЕ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Андрушевич Андрей Александрович Давыдов Михаил Владимирович Васильев Алексей Иванович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) 1. Устройство для захвата образцов при испытаниях на растяжение, включающее корпус, клинья, винтовой зажим, муфты с окнами, сухари, отличающееся тем, что дополнительно содержит на каждой муфте ограничительную обойму с прорезями. 58632009.12.30 2. Устройство по п. 1, отличающееся тем, что ограничительные обоймы с прорезями выполнены поворотными. 3. Устройство по п. 1, отличающееся тем, что ограничительные обоймы с прорезями могут быть выполнены металлическими или из упругого материала, в частности из резины, пластмассы.(56) 1. Патент РФ 2111474, МПК 01 3/04, 1998. 2. Патент США 3224259, НКИ 73-103, 1962. 3. Машина универсальная типа УММ-5. Руководство по монтажу и эксплуатации. Армавир, 1972. - 29 с. Полезная модель относится к области механических испытаний на растяжение и может быть использована в конструкциях захватов образцов при испытаниях, например, в устройстве для захвата образцов при испытаниях на растяжение. Известно устройство для захвата при механических испытаниях на разрыв, например захват для испытаний на растяжение винтового типа, содержащее полый корпус, приводную часть, шток, периферийные и зажимные клинья 1. Недостатками известного устройства являются сложность конструкции и высокая точность изготовления отдельных узлов,резьбовых соединений, что затрудняет эксплуатацию устройства. Известны устройства для захвата образцов на растяжение, содержащие корпус, приводную часть, винтовой зажим, сухари 2. Недостатками таких устройств являются также сложность конструкции и трудоемкость крепления сухарей при установке образцов. Наиболее близким по достигаемому результату является устройство для захвата образцов при испытаниях на растяжение, содержащее корпус, клинья, винтовой зажим, муфты с окнами, сухари 3. Недостатком известного устройства является постоянное выпадение сухарей из внутренней полости муфт, что снижает производительность процесса испытаний. Это затрудняет эксплуатацию и обслуживание захвата, повышаются трудозатраты на фиксацию образцов при испытаниях. Задачей полезной модели является изменение конструкции устройства, повышение производительности и удобства обслуживания захвата при проведении испытаний. Технический результат достигается тем, что устройство для захвата образцов при испытаниях на растяжение, включающее корпус, клинья, винтовой зажим, муфты, муфты с окнами, сухари, дополнительно содержит на каждой муфте ограничительную обойму с прорезями. При этом ограничительные обоймы с прорезями выполнены поворотными. Ограничительные обоймы с прорезями могут быть выполнены металлическими или из упругого материала с целью исключения произвольного поворота и соскальзывания с муфты. В качестве упругого материала обоймы могут быть использованы резина, пластмасса. Сущность полезной модели поясняется чертежами, где на фиг. 1 показан общий вид устройства для захвата образцов на растяжение, на фиг. 2 - разрез А-А на фиг. 1. Устройство для захвата образцов при испытаниях на растяжение содержит корпус 1,клинья 2, муфты с окнами 3, ограничительные металлические обоймы с прорезями 5, сухари 6. Устройство для захвата образцов работает следующим образом. На внешнюю поверхность муфт 3 устанавливаются ограничительные обоймы с прорезями 5, которые в исходном положении совмещены с окнами. В верхнюю и нижнюю муфты 3 через прорези обойм 5 и окна муфт устанавливается испытываемый образец. Образец 4 плотно фиксируется находящимися внутри муфт сухарями 6 посредством винтового зажима (на чертеже 2 58632009.12.30 не показан). После закрепления образца 4 ограничительные обоймы с прорезями 5 поворачиваются для закрытия установочных окон муфт 3. К образцу 4 через корпуса захватов передается растягивающее усилие Р. После проведения испытания на разрыв ограничительные обоймы с прорезями 5 перемещаются для открытия установочных муфт 3, сухари 6 разъединяются и разрушенные элементы образца 4 извлекаются из внутренней полости муфт. Указанный результат выражается в том, что в предлагаемом устройстве для захвата образцов при испытаниях на растяжение ограничительные обоймы установлены на внешней поверхности муфт с возможностью быстрого съема и поворота. Выбор материала обоймы производится в соответствии с требуемыми условиями эксплуатации разрывной испытательной машины, исключения произвольного поворота и соскальзывания с внешней поверхности муфт, диапазоном температур испытаний объекта. Технические параметры устройства для захвата образцов при испытаниях на растяжение определяются размерами испытываемого объекта (образца). Эксплуатация предложенного устройства для захвата образцов является стандартной. Однако за счет возможности простой установки ограничительной обоймы на поверхности муфты и исключения выпадения сухарей сложность крепления образцов уменьшается с одновременным облегчением проведения испытаний и повышения производительности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
