Захват для крепления резинотросовых лент и канатов при испытаниях на разрывной гидравлической машине

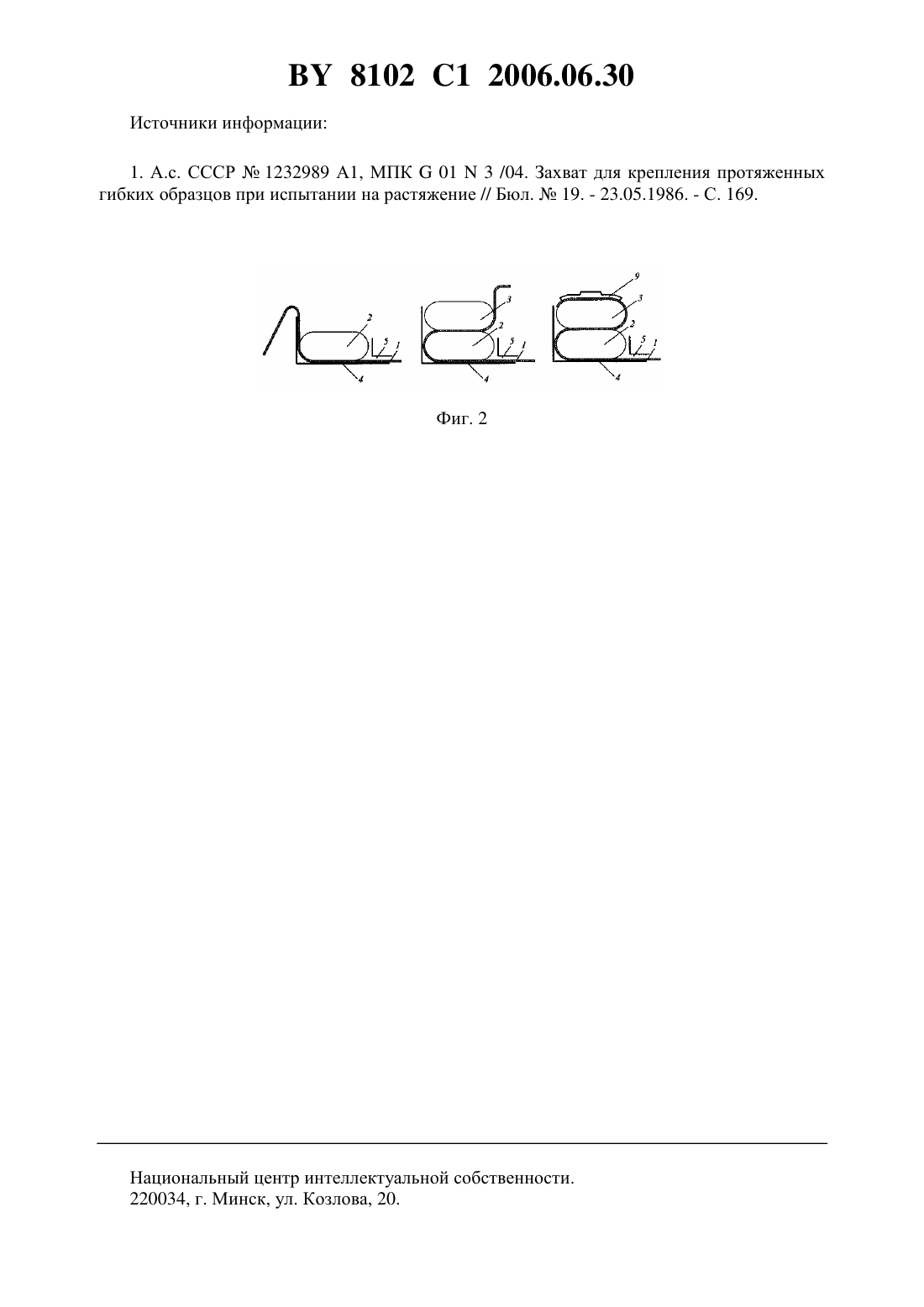

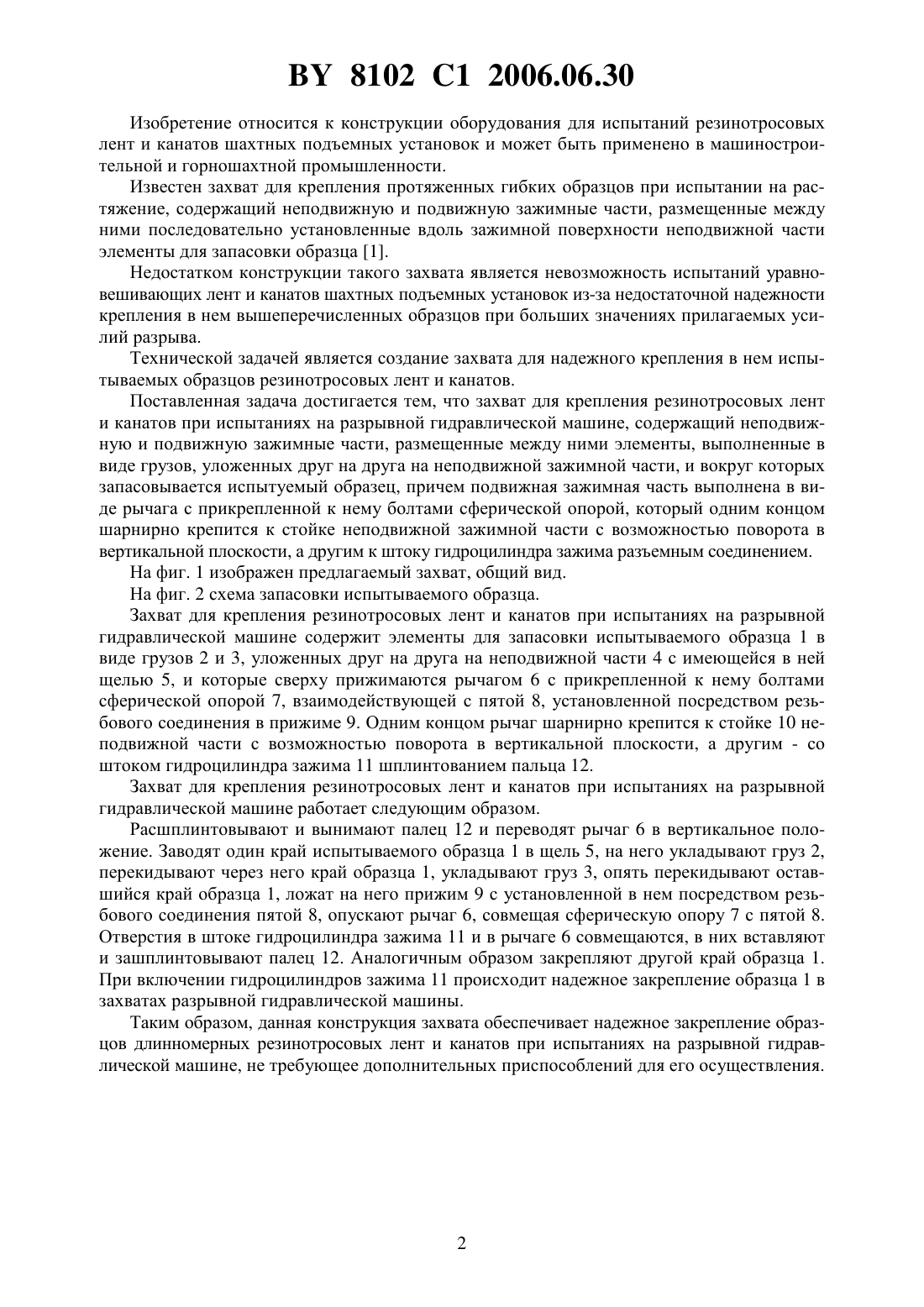

(51)01 3/04 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЗАХВАТ ДЛЯ КРЕПЛЕНИЯ РЕЗИНОТРОСОВЫХ ЛЕНТ И КАНАТОВ ПРИ ИСПЫТАНИЯХ НА РАЗРЫВНОЙ ГИДРАВЛИЧЕСКОЙ МАШИНЕ(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Дворник Александр Петрович Конопляник Алла Владимировна Прушак Нина Владимировна Щерба Татьяна Павловна Белько Сергей Леонидович Барановский Анатолий Леонидович(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) Захват для крепления резинотросовых лент и канатов при испытаниях на разрывной гидравлической машине, содержащий неподвижную и подвижную зажимные части, размещенные между ними элементы, вокруг которых запасовывается испытуемый образец,отличающийся тем, что элементы, вокруг которых запасовывается испытуемый образец,выполнены в виде грузов, уложенных друг на друга на неподвижной зажимной части,подвижная зажимная часть выполнена в виде рычага с прикрепленной к нему болтами сферической опорой, который одним концом шарнирно крепится к стойке неподвижной зажимной части с возможностью поворота в вертикальной плоскости, а другим к штоку гидроцилиндра зажима разъемным соединением. 8102 1 2006.06.30 Изобретение относится к конструкции оборудования для испытаний резинотросовых лент и канатов шахтных подъемных установок и может быть применено в машиностроительной и горношахтной промышленности. Известен захват для крепления протяженных гибких образцов при испытании на растяжение, содержащий неподвижную и подвижную зажимные части, размещенные между ними последовательно установленные вдоль зажимной поверхности неподвижной части элементы для запасовки образца 1. Недостатком конструкции такого захвата является невозможность испытаний уравновешивающих лент и канатов шахтных подъемных установок из-за недостаточной надежности крепления в нем вышеперечисленных образцов при больших значениях прилагаемых усилий разрыва. Технической задачей является создание захвата для надежного крепления в нем испытываемых образцов резинотросовых лент и канатов. Поставленная задача достигается тем, что захват для крепления резинотросовых лент и канатов при испытаниях на разрывной гидравлической машине, содержащий неподвижную и подвижную зажимные части, размещенные между ними элементы, выполненные в виде грузов, уложенных друг на друга на неподвижной зажимной части, и вокруг которых запасовывается испытуемый образец, причем подвижная зажимная часть выполнена в виде рычага с прикрепленной к нему болтами сферической опорой, который одним концом шарнирно крепится к стойке неподвижной зажимной части с возможностью поворота в вертикальной плоскости, а другим к штоку гидроцилиндра зажима разъемным соединением. На фиг. 1 изображен предлагаемый захват, общий вид. На фиг. 2 схема запасовки испытываемого образца. Захват для крепления резинотросовых лент и канатов при испытаниях на разрывной гидравлической машине содержит элементы для запасовки испытываемого образца 1 в виде грузов 2 и 3, уложенных друг на друга на неподвижной части 4 с имеющейся в ней щелью 5, и которые сверху прижимаются рычагом 6 с прикрепленной к нему болтами сферической опорой 7, взаимодействующей с пятой 8, установленной посредством резьбового соединения в прижиме 9. Одним концом рычаг шарнирно крепится к стойке 10 неподвижной части с возможностью поворота в вертикальной плоскости, а другим - со штоком гидроцилиндра зажима 11 шплинтованием пальца 12. Захват для крепления резинотросовых лент и канатов при испытаниях на разрывной гидравлической машине работает следующим образом. Расшплинтовывают и вынимают палец 12 и переводят рычаг 6 в вертикальное положение. Заводят один край испытываемого образца 1 в щель 5, на него укладывают груз 2,перекидывают через него край образца 1, укладывают груз 3, опять перекидывают оставшийся край образца 1, ложат на него прижим 9 с установленной в нем посредством резьбового соединения пятой 8, опускают рычаг 6, совмещая сферическую опору 7 с пятой 8. Отверстия в штоке гидроцилиндра зажима 11 и в рычаге 6 совмещаются, в них вставляют и зашплинтовывают палец 12. Аналогичным образом закрепляют другой край образца 1. При включении гидроцилиндров зажима 11 происходит надежное закрепление образца 1 в захватах разрывной гидравлической машины. Таким образом, данная конструкция захвата обеспечивает надежное закрепление образцов длинномерных резинотросовых лент и канатов при испытаниях на разрывной гидравлической машине, не требующее дополнительных приспособлений для его осуществления. 8102 1 2006.06.30 Источники информации 1. А.с. СССР 1232989 А 1, МПК 013 /04. Захват для крепления протяженных гибких образцов при испытании на растяжение // Бюл.19. - 23.05.1986. - С. 169. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
