Устройство для технического обслуживания автомобилей

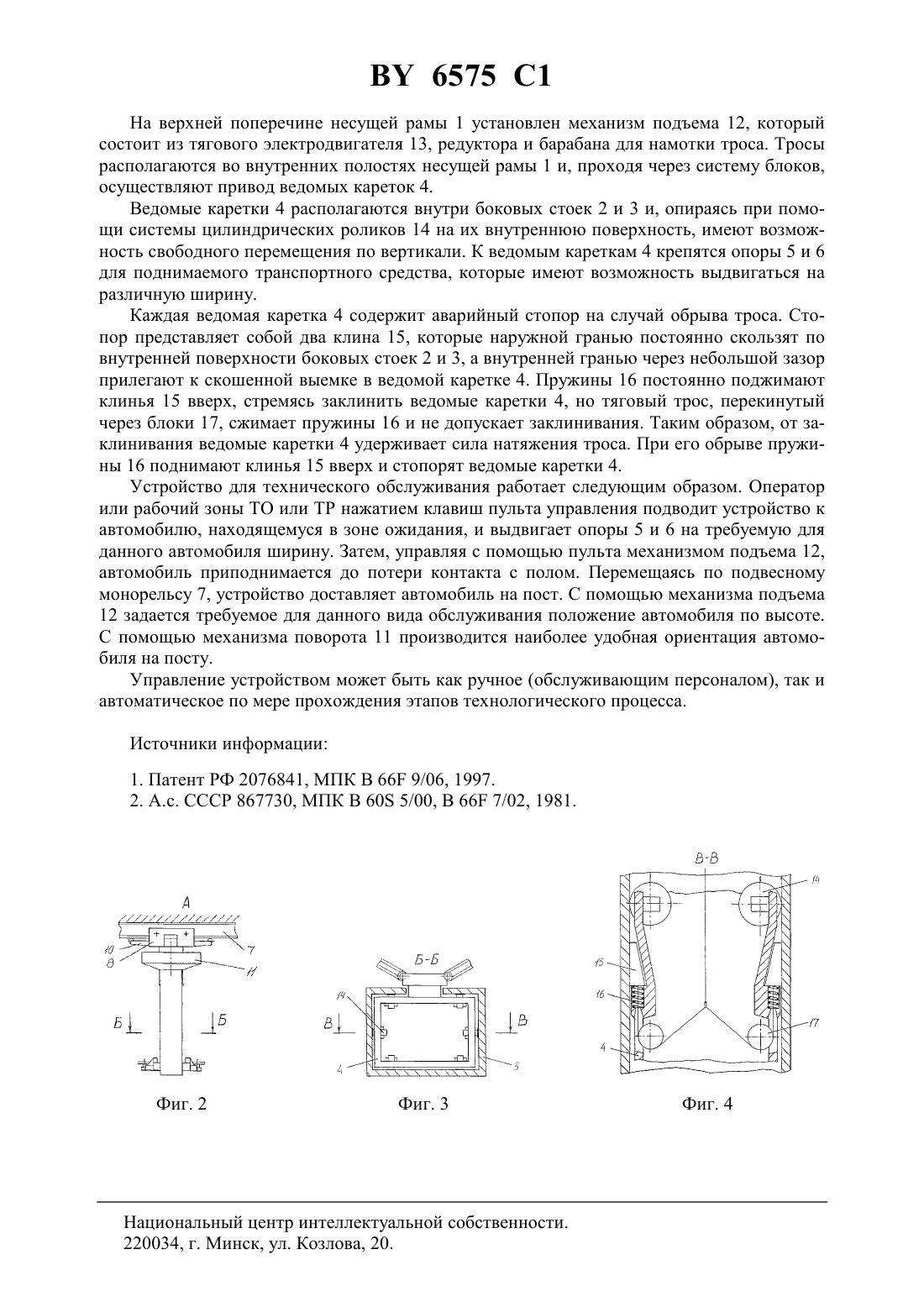

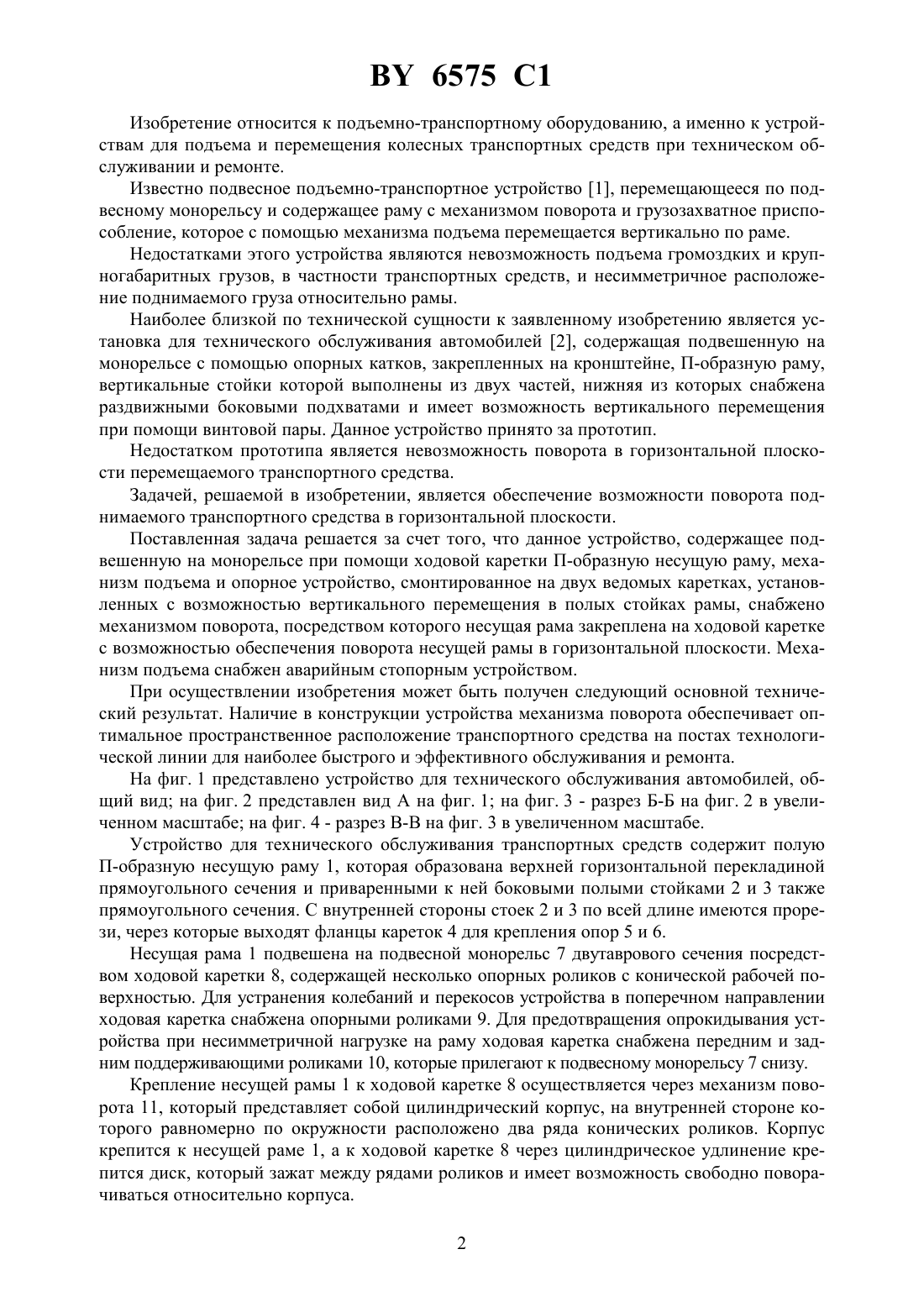

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ АВТОМОБИЛЕЙ(71) Заявитель Белорусский национальный технический университет(72) Авторы Скуратович Сергей Анатольевич Пашин Александр Дмитриевич(73) Патентообладатель Белорусский национальный технический университет(57) 1. Устройство для технического обслуживания автомобилей, содержащее подвешенную на монорельсе при помощи ходовой каретки П-образную несущую раму, механизм подъема и опорное устройство, смонтированное на двух ведомых каретках, установленных с возможностью вертикального перемещения в полых стойках рамы, отличающееся тем, что оно снабжено механизмом поворота, посредством которого несущая рама закреплена на ходовой каретке с возможностью обеспечения поворота несущей рамы в горизонтальной плоскости. 2. Устройство по п. 1, отличающееся тем, что механизм подъема снабжен аварийным стопорным устройством. 6575 1 Изобретение относится к подъемно-транспортному оборудованию, а именно к устройствам для подъема и перемещения колесных транспортных средств при техническом обслуживании и ремонте. Известно подвесное подъемно-транспортное устройство 1, перемещающееся по подвесному монорельсу и содержащее раму с механизмом поворота и грузозахватное приспособление, которое с помощью механизма подъема перемещается вертикально по раме. Недостатками этого устройства являются невозможность подъема громоздких и крупногабаритных грузов, в частности транспортных средств, и несимметричное расположение поднимаемого груза относительно рамы. Наиболее близкой по технической сущности к заявленному изобретению является установка для технического обслуживания автомобилей 2, содержащая подвешенную на монорельсе с помощью опорных катков, закрепленных на кронштейне, П-образную раму,вертикальные стойки которой выполнены из двух частей, нижняя из которых снабжена раздвижными боковыми подхватами и имеет возможность вертикального перемещения при помощи винтовой пары. Данное устройство принято за прототип. Недостатком прототипа является невозможность поворота в горизонтальной плоскости перемещаемого транспортного средства. Задачей, решаемой в изобретении, является обеспечение возможности поворота поднимаемого транспортного средства в горизонтальной плоскости. Поставленная задача решается за счет того, что данное устройство, содержащее подвешенную на монорельсе при помощи ходовой каретки П-образную несущую раму, механизм подъема и опорное устройство, смонтированное на двух ведомых каретках, установленных с возможностью вертикального перемещения в полых стойках рамы, снабжено механизмом поворота, посредством которого несущая рама закреплена на ходовой каретке с возможностью обеспечения поворота несущей рамы в горизонтальной плоскости. Механизм подъема снабжен аварийным стопорным устройством. При осуществлении изобретения может быть получен следующий основной технический результат. Наличие в конструкции устройства механизма поворота обеспечивает оптимальное пространственное расположение транспортного средства на постах технологической линии для наиболее быстрого и эффективного обслуживания и ремонта. На фиг. 1 представлено устройство для технического обслуживания автомобилей, общий вид на фиг. 2 представлен вид А на фиг. 1 на фиг. 3 - разрез Б-Б на фиг. 2 в увеличенном масштабе на фиг. 4 - разрез В-В на фиг. 3 в увеличенном масштабе. Устройство для технического обслуживания транспортных средств содержит полую П-образную несущую раму 1, которая образована верхней горизонтальной перекладиной прямоугольного сечения и приваренными к ней боковыми полыми стойками 2 и 3 также прямоугольного сечения. С внутренней стороны стоек 2 и 3 по всей длине имеются прорези, через которые выходят фланцы кареток 4 для крепления опор 5 и 6. Несущая рама 1 подвешена на подвесной монорельс 7 двутаврового сечения посредством ходовой каретки 8, содержащей несколько опорных роликов с конической рабочей поверхностью. Для устранения колебаний и перекосов устройства в поперечном направлении ходовая каретка снабжена опорными роликами 9. Для предотвращения опрокидывания устройства при несимметричной нагрузке на раму ходовая каретка снабжена передним и задним поддерживающими роликами 10, которые прилегают к подвесному монорельсу 7 снизу. Крепление несущей рамы 1 к ходовой каретке 8 осуществляется через механизм поворота 11, который представляет собой цилиндрический корпус, на внутренней стороне которого равномерно по окружности расположено два ряда конических роликов. Корпус крепится к несущей раме 1, а к ходовой каретке 8 через цилиндрическое удлинение крепится диск, который зажат между рядами роликов и имеет возможность свободно поворачиваться относительно корпуса. 2 6575 1 Н верхней поперечине несущей рамы 1 установлен механизм подъема 12, который состоит из тягового электродвигателя 13, редуктора и барабана для намотки троса. Тросы располагаются во внутренних полостях несущей рамы 1 и, проходя через систему блоков,осуществляют привод ведомых кареток 4. Ведомые каретки 4 располагаются внутри боковых стоек 2 и 3 и, опираясь при помощи системы цилиндрических роликов 14 на их внутреннюю поверхность, имеют возможность свободного перемещения по вертикали. К ведомым кареткам 4 крепятся опоры 5 и 6 для поднимаемого транспортного средства, которые имеют возможность выдвигаться на различную ширину. Каждая ведомая каретка 4 содержит аварийный стопор на случай обрыва троса. Стопор представляет собой два клина 15, которые наружной гранью постоянно скользят по внутренней поверхности боковых стоек 2 и 3, а внутренней гранью через небольшой зазор прилегают к скошенной выемке в ведомой каретке 4. Пружины 16 постоянно поджимают клинья 15 вверх, стремясь заклинить ведомые каретки 4, но тяговый трос, перекинутый через блоки 17, сжимает пружины 16 и не допускает заклинивания. Таким образом, от заклинивания ведомые каретки 4 удерживает сила натяжения троса. При его обрыве пружины 16 поднимают клинья 15 вверх и стопорят ведомые каретки 4. Устройство для технического обслуживания работает следующим образом. Оператор или рабочий зоны ТО или ТР нажатием клавиш пульта управления подводит устройство к автомобилю, находящемуся в зоне ожидания, и выдвигает опоры 5 и 6 на требуемую для данного автомобиля ширину. Затем, управляя с помощью пульта механизмом подъема 12,автомобиль приподнимается до потери контакта с полом. Перемещаясь по подвесному монорельсу 7, устройство доставляет автомобиль на пост. С помощью механизма подъема 12 задается требуемое для данного вида обслуживания положение автомобиля по высоте. С помощью механизма поворота 11 производится наиболее удобная ориентация автомобиля на посту. Управление устройством может быть как ручное (обслуживающим персоналом), так и автоматическое по мере прохождения этапов технологического процесса. Источники информации 1. Патент РФ 2076841, МПК В 66 9/06, 1997. 2. А.с. СССР 867730, МПК В 60 5/00, В 66 7/02, 1981. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
