Решетный стан

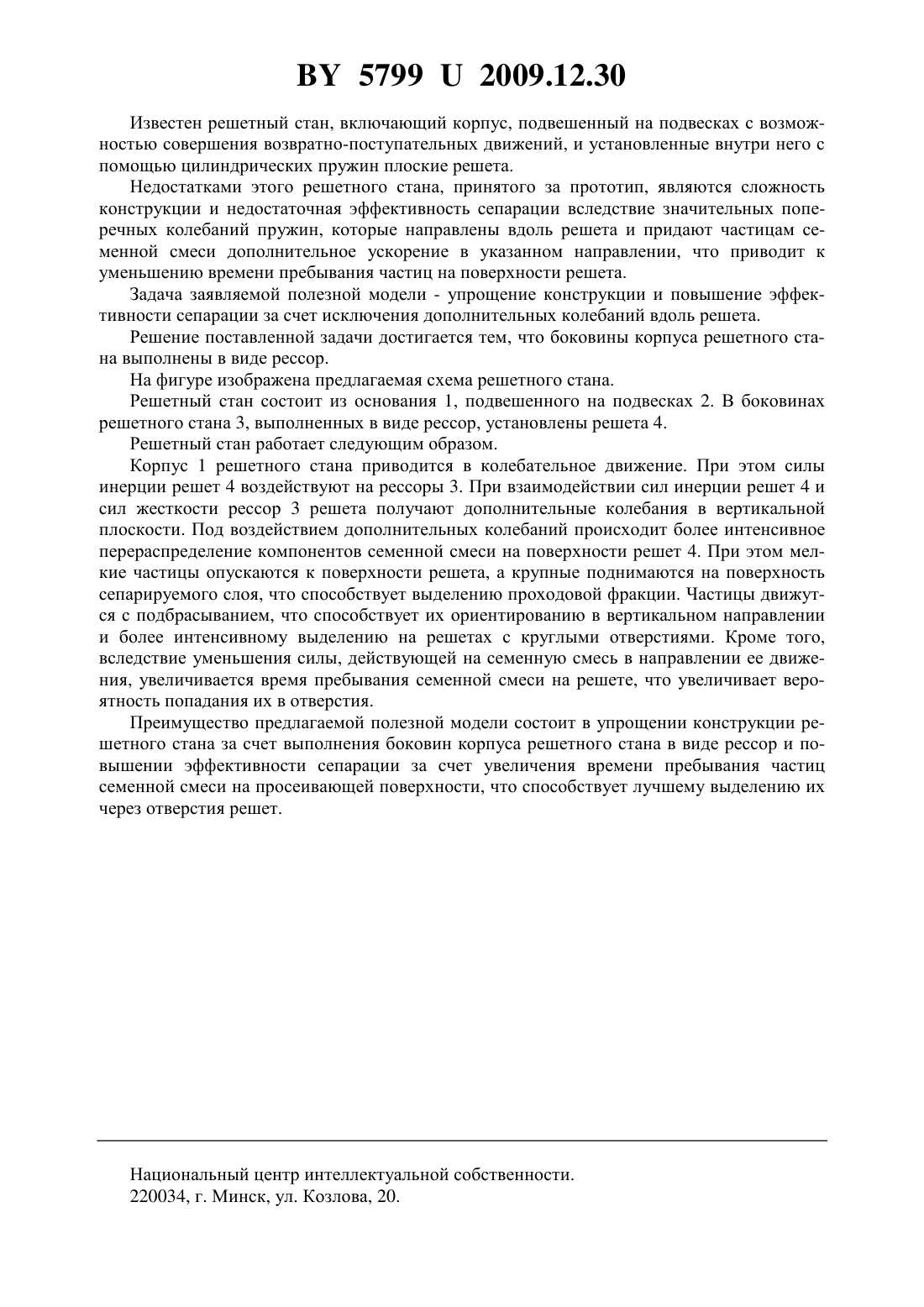

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Шаршунов Вячеслав Алексеевич Кругленя Виктор Евгеньевич Коцуба Виктор Иосифович Алексеенко Александр Сергеевич Кудрявцев Сергей Николаевич(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Решетный стан, включающий корпус и решета, отличающийся тем, что боковины корпуса решетного стана выполнены в виде рессор. Полезная модель относится к сельскохозяйственному машиностроению, в частности к сепарирующим устройствам для разделения семенного материала на плоских решетах. Известны решетные станы семяочистительных машин, включающие корпус, подвешенный на подвесках с возможностью совершения возвратно-поступательных движений,и установленные с фиксацией внутри него плоские решета 1. Недостатком этих решетных станов является низкая эффективность сепарации вследствие недостаточной интенсивности перераспределения семенной смеси на поверхности решет, а также низкой ориентирующей способности плоских решет при направленности колебаний, близкой к горизонтальной, особенно при работе решет с круглыми отверстиями, когда проходовые частицы должны принять вертикальное положение. 57992009.12.30 Известен решетный стан, включающий корпус, подвешенный на подвесках с возможностью совершения возвратно-поступательных движений, и установленные внутри него с помощью цилиндрических пружин плоские решета. Недостатками этого решетного стана, принятого за прототип, являются сложность конструкции и недостаточная эффективность сепарации вследствие значительных поперечных колебаний пружин, которые направлены вдоль решета и придают частицам семенной смеси дополнительное ускорение в указанном направлении, что приводит к уменьшению времени пребывания частиц на поверхности решета. Задача заявляемой полезной модели - упрощение конструкции и повышение эффективности сепарации за счет исключения дополнительных колебаний вдоль решета. Решение поставленной задачи достигается тем, что боковины корпуса решетного стана выполнены в виде рессор. На фигуре изображена предлагаемая схема решетного стана. Решетный стан состоит из основания 1, подвешенного на подвесках 2. В боковинах решетного стана 3, выполненных в виде рессор, установлены решета 4. Решетный стан работает следующим образом. Корпус 1 решетного стана приводится в колебательное движение. При этом силы инерции решет 4 воздействуют на рессоры 3. При взаимодействии сил инерции решет 4 и сил жесткости рессор 3 решета получают дополнительные колебания в вертикальной плоскости. Под воздействием дополнительных колебаний происходит более интенсивное перераспределение компонентов семенной смеси на поверхности решет 4. При этом мелкие частицы опускаются к поверхности решета, а крупные поднимаются на поверхность сепарируемого слоя, что способствует выделению проходовой фракции. Частицы движутся с подбрасыванием, что способствует их ориентированию в вертикальном направлении и более интенсивному выделению на решетах с круглыми отверстиями. Кроме того,вследствие уменьшения силы, действующей на семенную смесь в направлении ее движения, увеличивается время пребывания семенной смеси на решете, что увеличивает вероятность попадания их в отверстия. Преимущество предлагаемой полезной модели состоит в упрощении конструкции решетного стана за счет выполнения боковин корпуса решетного стана в виде рессор и повышении эффективности сепарации за счет увеличения времени пребывания частиц семенной смеси на просеивающей поверхности, что способствует лучшему выделению их через отверстия решет. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
