Устройство для образования гофрированных уширений в скважине

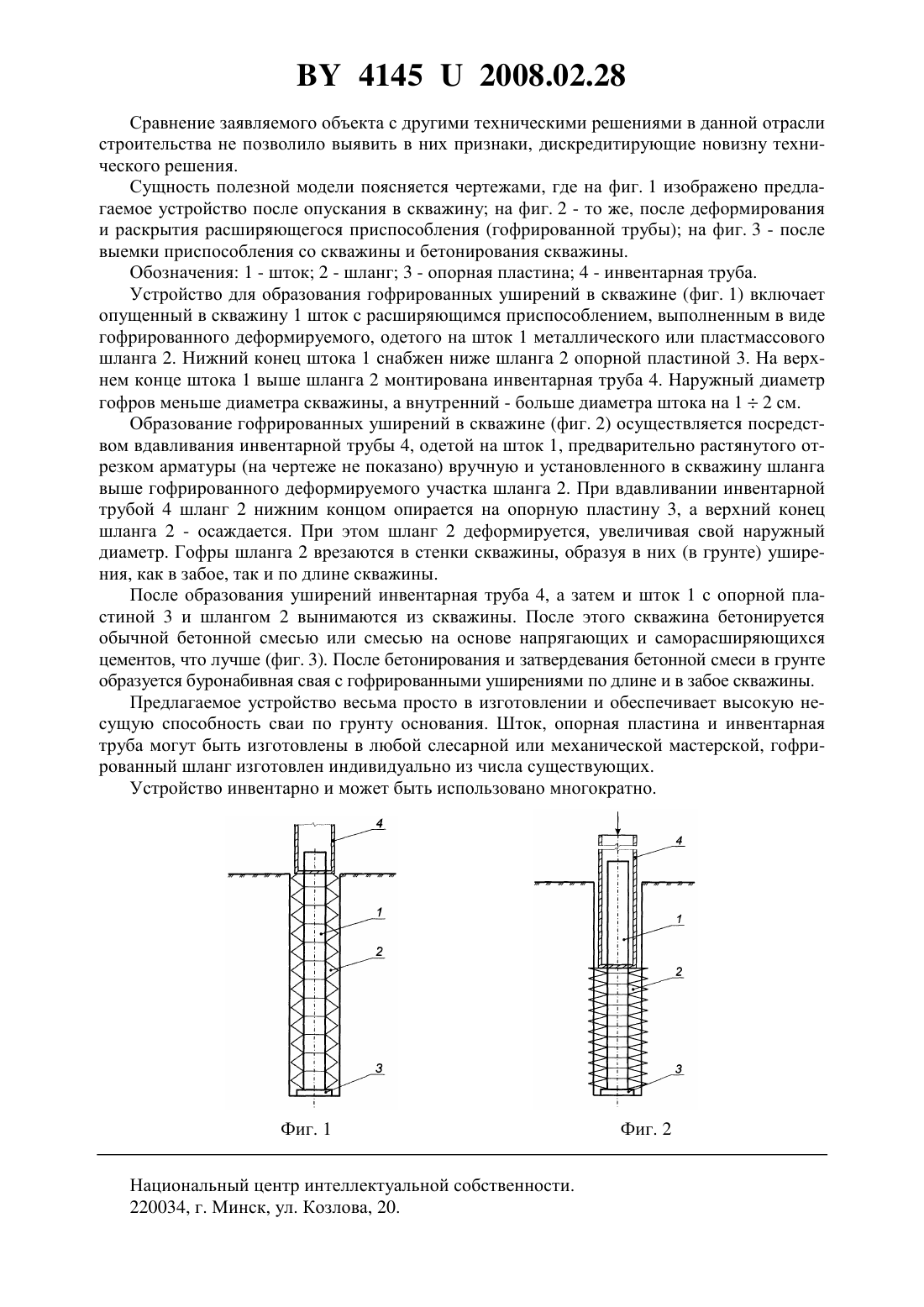

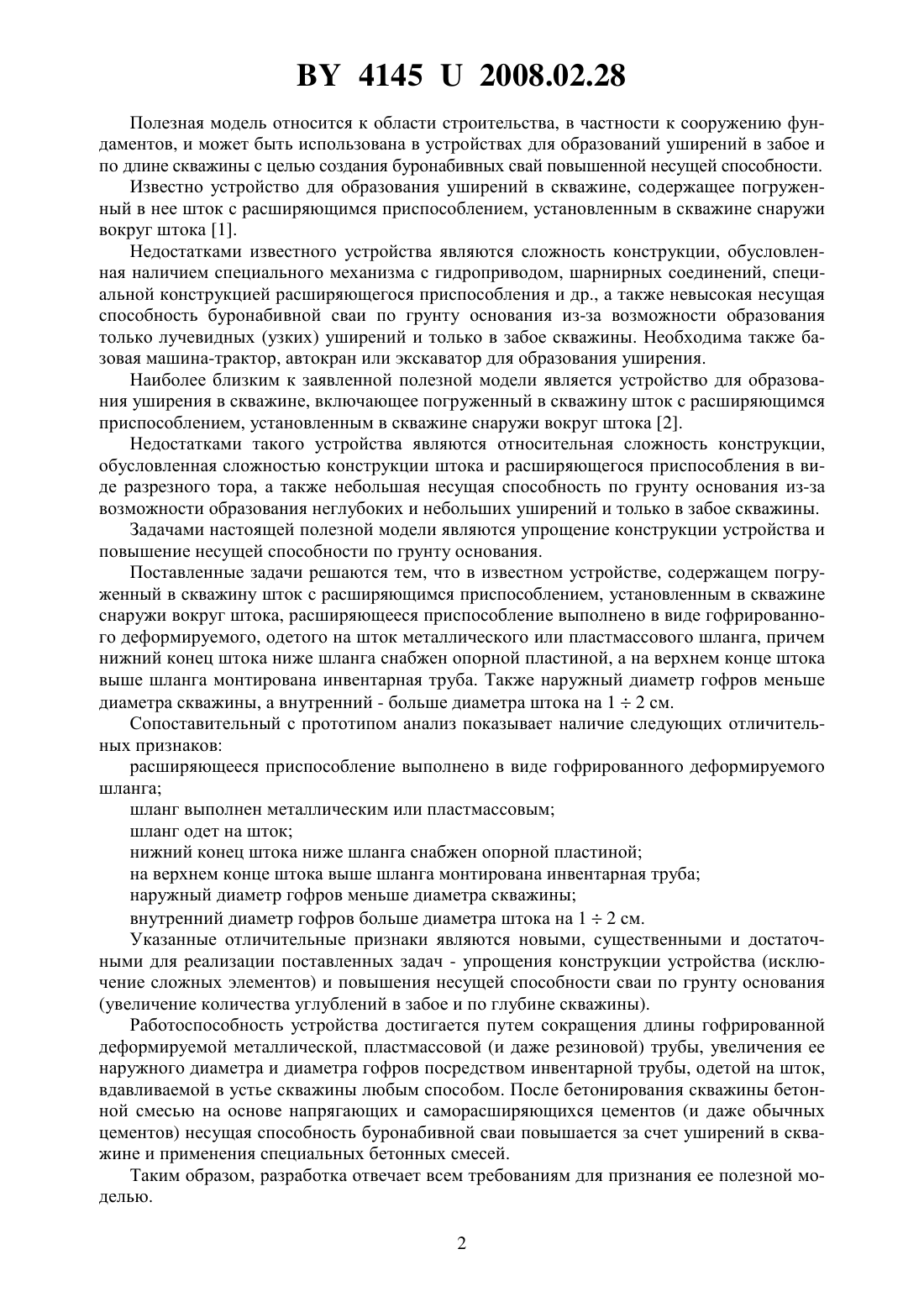

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОБРАЗОВАНИЯ ГОФРИРОВАННЫХ УШИРЕНИЙ В СКВАЖИНЕ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Пойта Птр Степанович Чернюк Владимир Петрович Шведовский Петр Владимирович Лукша Владимир Валентинович Кузьмич Петр Михайлович(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) 1. Устройство для образования гофрированных уширений в скважине, содержащее погруженный в нее шток с расширяющимся приспособлением, установленным в скважине снаружи вокруг штока, отличающееся тем, что расширяющееся приспособление выполнено в виде гофрированного деформируемого, одетого на шток металлического или пластмассового шланга, причем нижний конец штока ниже шланга снабжен опорной пластиной, а на верхнем конце штока выше шланга монтирована инвентарная труба. 2. Устройство по п. 1, отличающееся тем, что наружный диаметр гофров меньше диаметра скважины, а внутренний - больше диаметра штока на 12 см.(56) 1. Ягудин Буронабивные сваи с лучевидными уширениями. - Саратов Изд-во Саратовского госуниверситета, 1983. - С. 14-20, рис. 7-11 (аналог). 2. Патент РБ на полезную модель 2236, МПК Е 21 В 7/28, 2005 (прототип). 41452008.02.28 Полезная модель относится к области строительства, в частности к сооружению фундаментов, и может быть использована в устройствах для образований уширений в забое и по длине скважины с целью создания буронабивных свай повышенной несущей способности. Известно устройство для образования уширений в скважине, содержащее погруженный в нее шток с расширяющимся приспособлением, установленным в скважине снаружи вокруг штока 1. Недостатками известного устройства являются сложность конструкции, обусловленная наличием специального механизма с гидроприводом, шарнирных соединений, специальной конструкцией расширяющегося приспособления и др., а также невысокая несущая способность буронабивной сваи по грунту основания из-за возможности образования только лучевидных (узких) уширений и только в забое скважины. Необходима также базовая машина-трактор, автокран или экскаватор для образования уширения. Наиболее близким к заявленной полезной модели является устройство для образования уширения в скважине, включающее погруженный в скважину шток с расширяющимся приспособлением, установленным в скважине снаружи вокруг штока 2. Недостатками такого устройства являются относительная сложность конструкции,обусловленная сложностью конструкции штока и расширяющегося приспособления в виде разрезного тора, а также небольшая несущая способность по грунту основания из-за возможности образования неглубоких и небольших уширений и только в забое скважины. Задачами настоящей полезной модели являются упрощение конструкции устройства и повышение несущей способности по грунту основания. Поставленные задачи решаются тем, что в известном устройстве, содержащем погруженный в скважину шток с расширяющимся приспособлением, установленным в скважине снаружи вокруг штока, расширяющееся приспособление выполнено в виде гофрированного деформируемого, одетого на шток металлического или пластмассового шланга, причем нижний конец штока ниже шланга снабжен опорной пластиной, а на верхнем конце штока выше шланга монтирована инвентарная труба. Также наружный диаметр гофров меньше диаметра скважины, а внутренний - больше диаметра штока на 12 см. Сопоставительный с прототипом анализ показывает наличие следующих отличительных признаков расширяющееся приспособление выполнено в виде гофрированного деформируемого шланга шланг выполнен металлическим или пластмассовым шланг одет на шток нижний конец штока ниже шланга снабжен опорной пластиной на верхнем конце штока выше шланга монтирована инвентарная труба наружный диаметр гофров меньше диаметра скважины внутренний диаметр гофров больше диаметра штока на 12 см. Указанные отличительные признаки являются новыми, существенными и достаточными для реализации поставленных задач - упрощения конструкции устройства (исключение сложных элементов) и повышения несущей способности сваи по грунту основания(увеличение количества углублений в забое и по глубине скважины). Работоспособность устройства достигается путем сокращения длины гофрированной деформируемой металлической, пластмассовой (и даже резиновой) трубы, увеличения ее наружного диаметра и диаметра гофров посредством инвентарной трубы, одетой на шток,вдавливаемой в устье скважины любым способом. После бетонирования скважины бетонной смесью на основе напрягающих и саморасширяющихся цементов (и даже обычных цементов) несущая способность буронабивной сваи повышается за счет уширений в скважине и применения специальных бетонных смесей. Таким образом, разработка отвечает всем требованиям для признания ее полезной моделью. 2 41452008.02.28 Сравнение заявляемого объекта с другими техническими решениями в данной отрасли строительства не позволило выявить в них признаки, дискредитирующие новизну технического решения. Сущность полезной модели поясняется чертежами, где на фиг. 1 изображено предлагаемое устройство после опускания в скважину на фиг. 2 - то же, после деформирования и раскрытия расширяющегося приспособления (гофрированной трубы) на фиг. 3 - после выемки приспособления со скважины и бетонирования скважины. Обозначения 1 - шток 2 - шланг 3 - опорная пластина 4 - инвентарная труба. Устройство для образования гофрированных уширений в скважине (фиг. 1) включает опущенный в скважину 1 шток с расширяющимся приспособлением, выполненным в виде гофрированного деформируемого, одетого на шток 1 металлического или пластмассового шланга 2. Нижний конец штока 1 снабжен ниже шланга 2 опорной пластиной 3. На верхнем конце штока 1 выше шланга 2 монтирована инвентарная труба 4. Наружный диаметр гофров меньше диаметра скважины, а внутренний - больше диаметра штока на 12 см. Образование гофрированных уширений в скважине (фиг. 2) осуществляется посредством вдавливания инвентарной трубы 4, одетой на шток 1, предварительно растянутого отрезком арматуры (на чертеже не показано) вручную и установленного в скважину шланга выше гофрированного деформируемого участка шланга 2. При вдавливании инвентарной трубой 4 шланг 2 нижним концом опирается на опорную пластину 3, а верхний конец шланга 2 - осаждается. При этом шланг 2 деформируется, увеличивая свой наружный диаметр. Гофры шланга 2 врезаются в стенки скважины, образуя в них (в грунте) уширения, как в забое, так и по длине скважины. После образования уширений инвентарная труба 4, а затем и шток 1 с опорной пластиной 3 и шлангом 2 вынимаются из скважины. После этого скважина бетонируется обычной бетонной смесью или смесью на основе напрягающих и саморасширяющихся цементов, что лучше (фиг. 3). После бетонирования и затвердевания бетонной смеси в грунте образуется буронабивная свая с гофрированными уширениями по длине и в забое скважины. Предлагаемое устройство весьма просто в изготовлении и обеспечивает высокую несущую способность сваи по грунту основания. Шток, опорная пластина и инвентарная труба могут быть изготовлены в любой слесарной или механической мастерской, гофрированный шланг изготовлен индивидуально из числа существующих. Устройство инвентарно и может быть использовано многократно. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
