Устройство для образования профилированных уширений в скважине

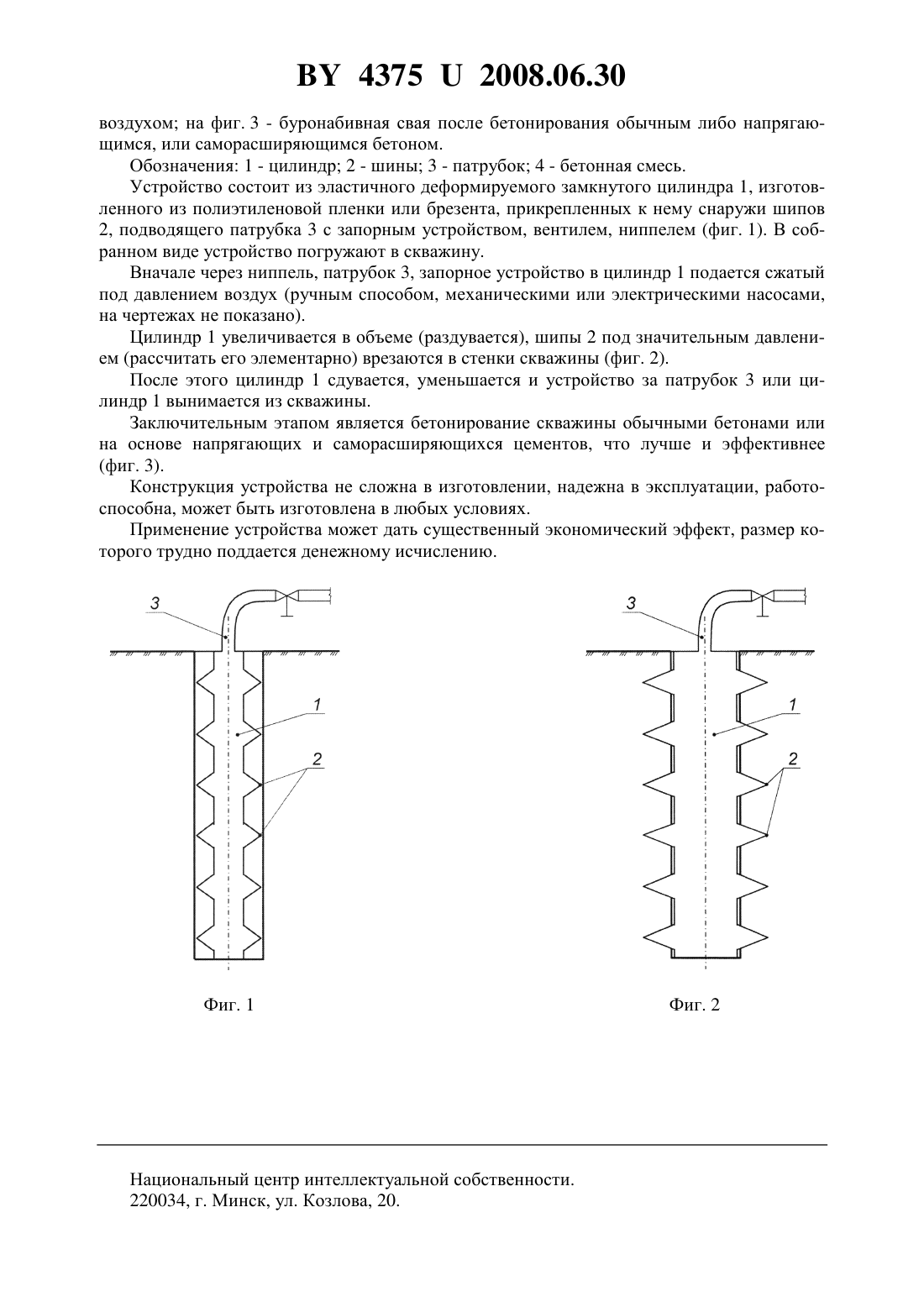

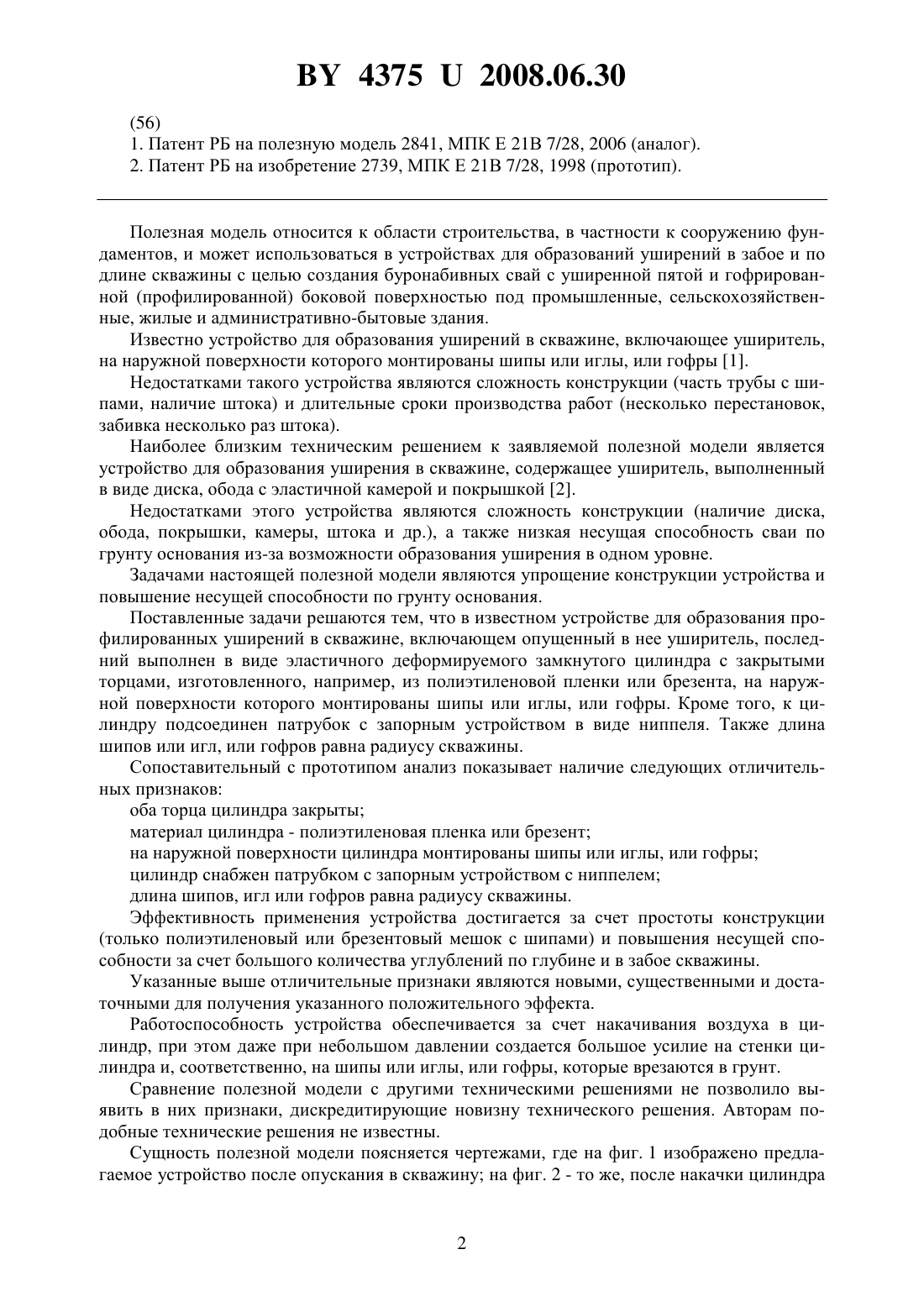

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОБРАЗОВАНИЯ ПРОФИЛИРОВАННЫХ УШИРЕНИЙ В СКВАЖИНЕ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Пойта Петр Степанович Чернюк Владимир Петрович Шведовский Петр Владимирович Лукша Владимир Валентинович Кузьмич Петр Михайлович Песенко Василий Васильевич(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) 1. Устройство для образования профилированных уширений в скважине, включающее уширитель, отличающееся тем, что уширитель выполнен в виде эластичного деформируемого замкнутого цилиндра с закрытыми торцами, изготовленного, например, из полиэтиленовой пленки или брезента, на наружной поверхности которого монтированы шипы или иглы, или гофры. 2. Устройство по п. 1, отличающееся тем, что к цилиндру подсоединен патрубок с запорным устройством в виде ниппеля. 3. Устройство по п. 1, отличающееся тем, что длина шипов или игл, или гофров равна радиусу скважины.(56) 1. Патент РБ на полезную модель 2841, МПК Е 21 В 7/28, 2006 (аналог). 2. Патент РБ на изобретение 2739, МПК Е 21 В 7/28, 1998 (прототип). Полезная модель относится к области строительства, в частности к сооружению фундаментов, и может использоваться в устройствах для образований уширений в забое и по длине скважины с целью создания буронабивных свай с уширенной пятой и гофрированной (профилированной) боковой поверхностью под промышленные, сельскохозяйственные, жилые и административно-бытовые здания. Известно устройство для образования уширений в скважине, включающее уширитель,на наружной поверхности которого монтированы шипы или иглы, или гофры 1. Недостатками такого устройства являются сложность конструкции (часть трубы с шипами, наличие штока) и длительные сроки производства работ (несколько перестановок,забивка несколько раз штока). Наиболее близким техническим решением к заявляемой полезной модели является устройство для образования уширения в скважине, содержащее уширитель, выполненный в виде диска, обода с эластичной камерой и покрышкой 2. Недостатками этого устройства являются сложность конструкции (наличие диска,обода, покрышки, камеры, штока и др.), а также низкая несущая способность сваи по грунту основания из-за возможности образования уширения в одном уровне. Задачами настоящей полезной модели являются упрощение конструкции устройства и повышение несущей способности по грунту основания. Поставленные задачи решаются тем, что в известном устройстве для образования профилированных уширений в скважине, включающем опущенный в нее уширитель, последний выполнен в виде эластичного деформируемого замкнутого цилиндра с закрытыми торцами, изготовленного, например, из полиэтиленовой пленки или брезента, на наружной поверхности которого монтированы шипы или иглы, или гофры. Кроме того, к цилиндру подсоединен патрубок с запорным устройством в виде ниппеля. Также длина шипов или игл, или гофров равна радиусу скважины. Сопоставительный с прототипом анализ показывает наличие следующих отличительных признаков оба торца цилиндра закрыты материал цилиндра - полиэтиленовая пленка или брезент на наружной поверхности цилиндра монтированы шипы или иглы, или гофры цилиндр снабжен патрубком с запорным устройством с ниппелем длина шипов, игл или гофров равна радиусу скважины. Эффективность применения устройства достигается за счет простоты конструкции(только полиэтиленовый или брезентовый мешок с шипами) и повышения несущей способности за счет большого количества углублений по глубине и в забое скважины. Указанные выше отличительные признаки являются новыми, существенными и достаточными для получения указанного положительного эффекта. Работоспособность устройства обеспечивается за счет накачивания воздуха в цилиндр, при этом даже при небольшом давлении создается большое усилие на стенки цилиндра и, соответственно, на шипы или иглы, или гофры, которые врезаются в грунт. Сравнение полезной модели с другими техническими решениями не позволило выявить в них признаки, дискредитирующие новизну технического решения. Авторам подобные технические решения не известны. Сущность полезной модели поясняется чертежами, где на фиг. 1 изображено предлагаемое устройство после опускания в скважину на фиг. 2 - то же, после накачки цилиндра 43752008.06.30 воздухом на фиг. 3 - буронабивная свая после бетонирования обычным либо напрягающимся, или саморасширяющимся бетоном. Обозначения 1 - цилиндр 2 - шины 3 - патрубок 4 - бетонная смесь. Устройство состоит из эластичного деформируемого замкнутого цилиндра 1, изготовленного из полиэтиленовой пленки или брезента, прикрепленных к нему снаружи шипов 2, подводящего патрубка 3 с запорным устройством, вентилем, ниппелем (фиг. 1). В собранном виде устройство погружают в скважину. Вначале через ниппель, патрубок 3, запорное устройство в цилиндр 1 подается сжатый под давлением воздух (ручным способом, механическими или электрическими насосами,на чертежах не показано). Цилиндр 1 увеличивается в объеме (раздувается), шипы 2 под значительным давлением (рассчитать его элементарно) врезаются в стенки скважины (фиг. 2). После этого цилиндр 1 сдувается, уменьшается и устройство за патрубок 3 или цилиндр 1 вынимается из скважины. Заключительным этапом является бетонирование скважины обычными бетонами или на основе напрягающих и саморасширяющихся цементов, что лучше и эффективнее(фиг. 3). Конструкция устройства не сложна в изготовлении, надежна в эксплуатации, работоспособна, может быть изготовлена в любых условиях. Применение устройства может дать существенный экономический эффект, размер которого трудно поддается денежному исчислению. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
