Холодильная камера

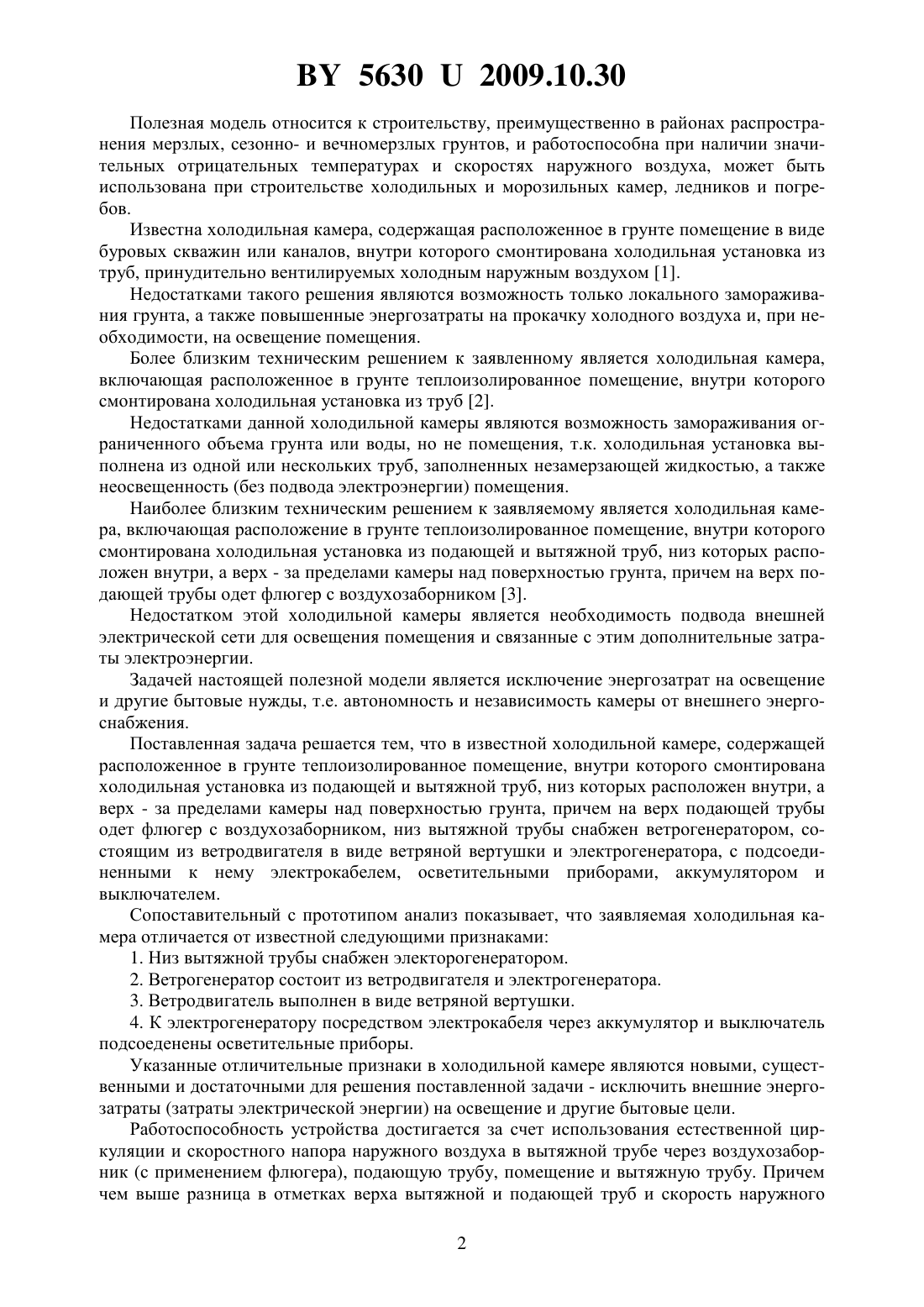

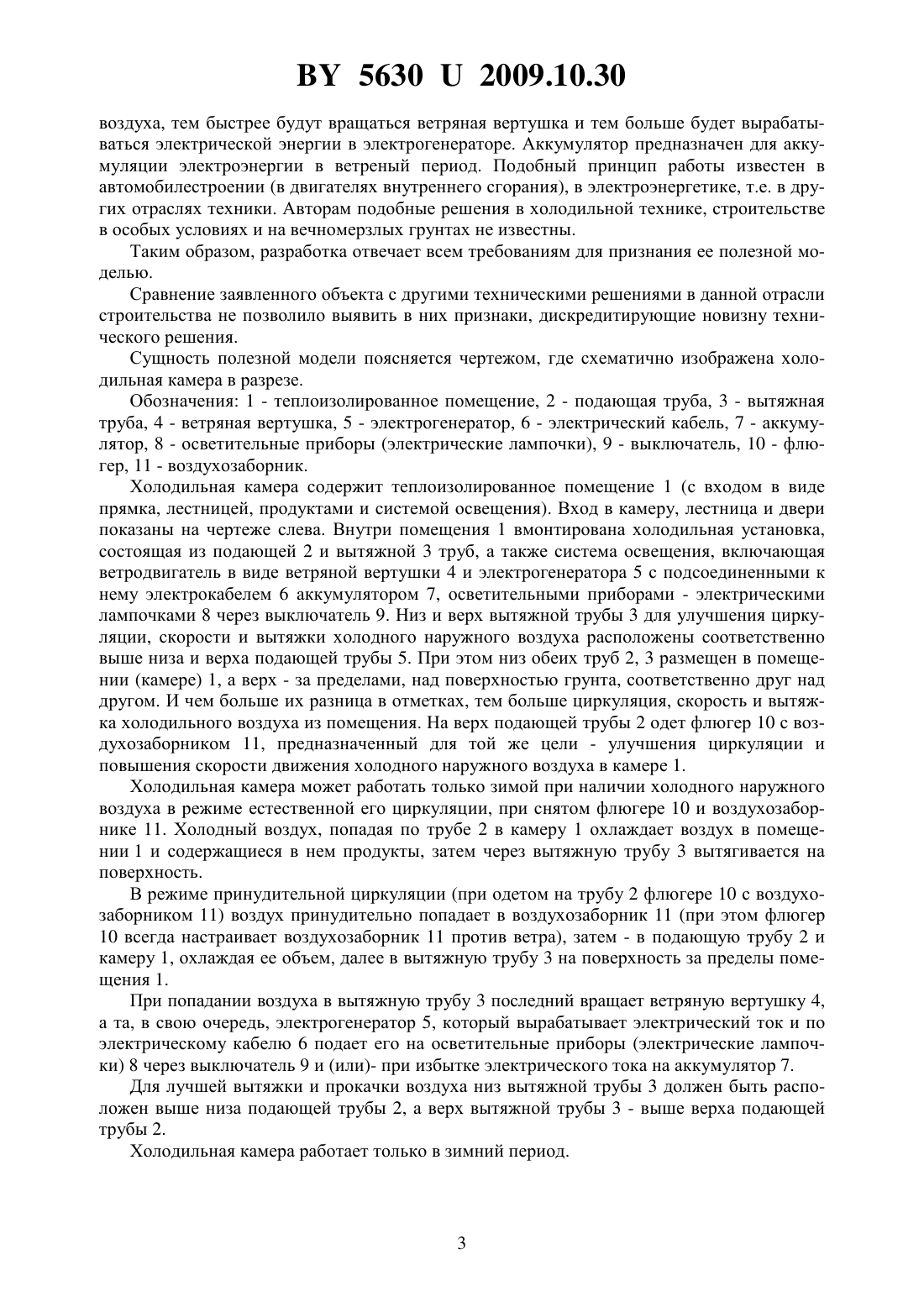

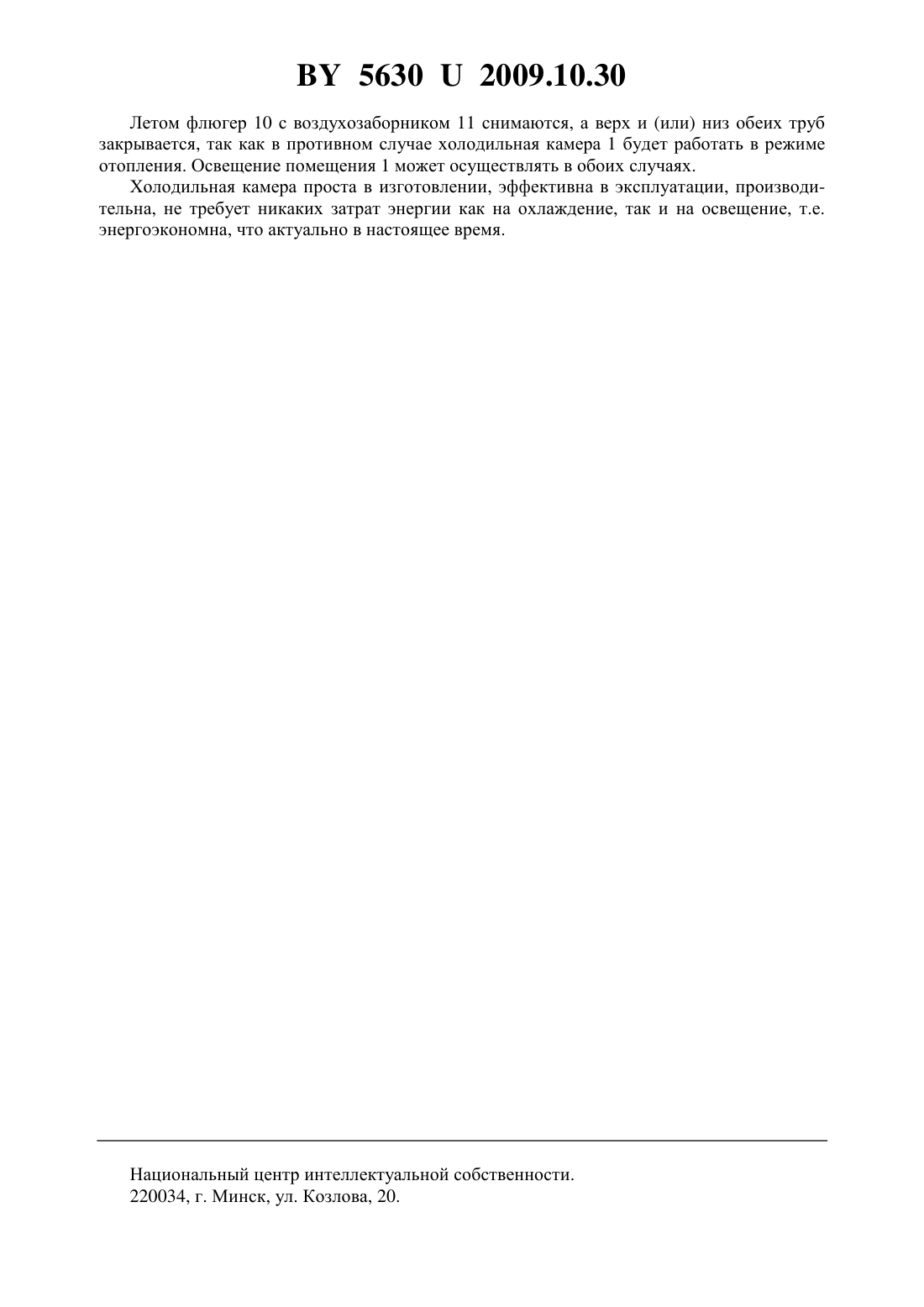

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Пойта Птр Степанович Чернюк Владимир Петрович Семенюк Сергей Михайлович Семенюк Ольга Сергеевна(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Холодильная камера, включающая расположенное в грунте теплоизолированное помещение, внутри которого смонтирована холодильная установка из подающей и вытяжной труб, низ которых расположен внутри, а верх - за пределами камеры над поверхностью грунта, причем на верх подающей трубы одет флюгер с воздухозаборником, отличающаяся тем, что низ вытяжной трубы снабжен ветрогенератором, состоящим из ветродвигателя в виде ветряной вертушки и электрогенератора, с подсоединенными к нему электрокабелем осветительными приборами, аккумулятором и выключателем.(аналог). 2. Гапеев С.И. Укрепление мерзлых оснований охлаждением. - Л. Строиздат, 1984,рис. 50, 51 (аналог). 3. Патент РБ на полезную модель 5073. Холодильная камера. П.С.Пойта, В.П.Чернюк и др. МПК 02 3/12 (прототип). 56302009.10.30 Полезная модель относится к строительству, преимущественно в районах распространения мерзлых, сезонно- и вечномерзлых грунтов, и работоспособна при наличии значительных отрицательных температурах и скоростях наружного воздуха, может быть использована при строительстве холодильных и морозильных камер, ледников и погребов. Известна холодильная камера, содержащая расположенное в грунте помещение в виде буровых скважин или каналов, внутри которого смонтирована холодильная установка из труб, принудительно вентилируемых холодным наружным воздухом 1. Недостатками такого решения являются возможность только локального замораживания грунта, а также повышенные энергозатраты на прокачку холодного воздуха и, при необходимости, на освещение помещения. Более близким техническим решением к заявленному является холодильная камера,включающая расположенное в грунте теплоизолированное помещение, внутри которого смонтирована холодильная установка из труб 2. Недостатками данной холодильной камеры являются возможность замораживания ограниченного объема грунта или воды, но не помещения, т.к. холодильная установка выполнена из одной или нескольких труб, заполненных незамерзающей жидкостью, а также неосвещенность (без подвода электроэнергии) помещения. Наиболее близким техническим решением к заявляемому является холодильная камера, включающая расположение в грунте теплоизолированное помещение, внутри которого смонтирована холодильная установка из подающей и вытяжной труб, низ которых расположен внутри, а верх - за пределами камеры над поверхностью грунта, причем на верх подающей трубы одет флюгер с воздухозаборником 3. Недостатком этой холодильной камеры является необходимость подвода внешней электрической сети для освещения помещения и связанные с этим дополнительные затраты электроэнергии. Задачей настоящей полезной модели является исключение энергозатрат на освещение и другие бытовые нужды, т.е. автономность и независимость камеры от внешнего энергоснабжения. Поставленная задача решается тем, что в известной холодильной камере, содержащей расположенное в грунте теплоизолированное помещение, внутри которого смонтирована холодильная установка из подающей и вытяжной труб, низ которых расположен внутри, а верх - за пределами камеры над поверхностью грунта, причем на верх подающей трубы одет флюгер с воздухозаборником, низ вытяжной трубы снабжен ветрогенератором, состоящим из ветродвигателя в виде ветряной вертушки и электрогенератора, с подсоединенными к нему электрокабелем, осветительными приборами, аккумулятором и выключателем. Сопоставительный с прототипом анализ показывает, что заявляемая холодильная камера отличается от известной следующими признаками 1. Низ вытяжной трубы снабжен электорогенератором. 2. Ветрогенератор состоит из ветродвигателя и электрогенератора. 3. Ветродвигатель выполнен в виде ветряной вертушки. 4. К электрогенератору посредством электрокабеля через аккумулятор и выключатель подсоеденены осветительные приборы. Указанные отличительные признаки в холодильной камере являются новыми, существенными и достаточными для решения поставленной задачи - исключить внешние энергозатраты (затраты электрической энергии) на освещение и другие бытовые цели. Работоспособность устройства достигается за счет использования естественной циркуляции и скоростного напора наружного воздуха в вытяжной трубе через воздухозаборник (с применением флюгера), подающую трубу, помещение и вытяжную трубу. Причем чем выше разница в отметках верха вытяжной и подающей труб и скорость наружного 2 56302009.10.30 воздуха, тем быстрее будут вращаться ветряная вертушка и тем больше будет вырабатываться электрической энергии в электрогенераторе. Аккумулятор предназначен для аккумуляции электроэнергии в ветреный период. Подобный принцип работы известен в автомобилестроении (в двигателях внутреннего сгорания), в электроэнергетике, т.е. в других отраслях техники. Авторам подобные решения в холодильной технике, строительстве в особых условиях и на вечномерзлых грунтах не известны. Таким образом, разработка отвечает всем требованиям для признания ее полезной моделью. Сравнение заявленного объекта с другими техническими решениями в данной отрасли строительства не позволило выявить в них признаки, дискредитирующие новизну технического решения. Сущность полезной модели поясняется чертежом, где схематично изображена холодильная камера в разрезе. Обозначения 1 - теплоизолированное помещение, 2 - подающая труба, 3 - вытяжная труба, 4 - ветряная вертушка, 5 - электрогенератор, 6 - электрический кабель, 7 - аккумулятор, 8 - осветительные приборы (электрические лампочки), 9 - выключатель, 10 - флюгер, 11 - воздухозаборник. Холодильная камера содержит теплоизолированное помещение 1 (с входом в виде прямка, лестницей, продуктами и системой освещения). Вход в камеру, лестница и двери показаны на чертеже слева. Внутри помещения 1 вмонтирована холодильная установка,состоящая из подающей 2 и вытяжной 3 труб, а также система освещения, включающая ветродвигатель в виде ветряной вертушки 4 и электрогенератора 5 с подсоединенными к нему электрокабелем 6 аккумулятором 7, осветительными приборами - электрическими лампочками 8 через выключатель 9. Низ и верх вытяжной трубы 3 для улучшения циркуляции, скорости и вытяжки холодного наружного воздуха расположены соответственно выше низа и верха подающей трубы 5. При этом низ обеих труб 2, 3 размещен в помещении (камере) 1, а верх - за пределами, над поверхностью грунта, соответственно друг над другом. И чем больше их разница в отметках, тем больше циркуляция, скорость и вытяжка холодильного воздуха из помещения. На верх подающей трубы 2 одет флюгер 10 с воздухозаборником 11, предназначенный для той же цели - улучшения циркуляции и повышения скорости движения холодного наружного воздуха в камере 1. Холодильная камера может работать только зимой при наличии холодного наружного воздуха в режиме естественной его циркуляции, при снятом флюгере 10 и воздухозаборнике 11. Холодный воздух, попадая по трубе 2 в камеру 1 охлаждает воздух в помещении 1 и содержащиеся в нем продукты, затем через вытяжную трубу 3 вытягивается на поверхность. В режиме принудительной циркуляции (при одетом на трубу 2 флюгере 10 с воздухозаборником 11) воздух принудительно попадает в воздухозаборник 11 (при этом флюгер 10 всегда настраивает воздухозаборник 11 против ветра), затем - в подающую трубу 2 и камеру 1, охлаждая ее объем, далее в вытяжную трубу 3 на поверхность за пределы помещения 1. При попадании воздуха в вытяжную трубу 3 последний вращает ветряную вертушку 4,а та, в свою очередь, электрогенератор 5, который вырабатывает электрический ток и по электрическому кабелю 6 подает его на осветительные приборы (электрические лампочки) 8 через выключатель 9 и (или)- при избытке электрического тока на аккумулятор 7. Для лучшей вытяжки и прокачки воздуха низ вытяжной трубы 3 должен быть расположен выше низа подающей трубы 2, а верх вытяжной трубы 3 - выше верха подающей трубы 2. Холодильная камера работает только в зимний период. 56302009.10.30 Летом флюгер 10 с воздухозаборником 11 снимаются, а верх и (или) низ обеих труб закрывается, так как в противном случае холодильная камера 1 будет работать в режиме отопления. Освещение помещения 1 может осуществлять в обоих случаях. Холодильная камера проста в изготовлении, эффективна в эксплуатации, производительна, не требует никаких затрат энергии как на охлаждение, так и на освещение, т.е. энергоэкономна, что актуально в настоящее время. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
