Устройство для литья полых заготовок

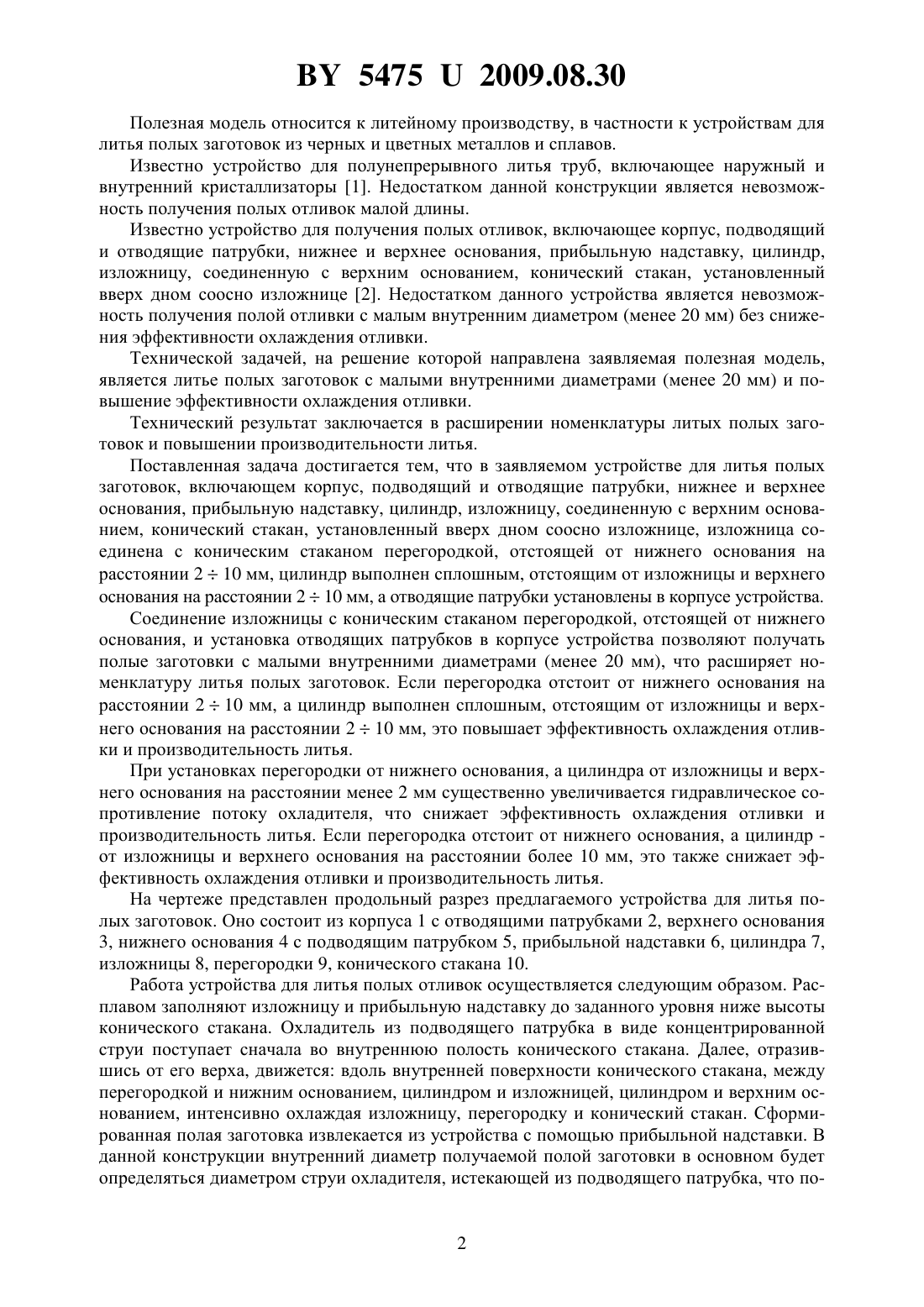

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ЛИТЬЯ ПОЛЫХ ЗАГОТОВОК(71) Заявитель Государственное научное учреждение Институт технологии металлов Национальной академии наук Беларуси(72) Авторы Марукович Евгений Игнатьевич Стеценко Владимир Юзефович(73) Патентообладатель Государственное научное учреждение Институт технологии металлов Национальной академии наук Беларуси(57) Устройство для литья полых заготовок, включающее корпус, подводящий и отводящие патрубки, нижнее и верхнее основания, прибыльную надставку, цилиндр, изложницу,соединенную с верхним основанием, конический стакан, установленный вверх дном соосно изложнице, отличающееся тем, что изложница соединена с коническим стаканом перегородкой, отстоящей от нижнего основания на расстоянии 2-10 мм, цилиндр выполнен сплошным, отстоящим от изложницы и верхнего основания на расстоянии 2-10 мм, а отводящие патрубки установлены в корпусе устройства. 54752009.08.30 Полезная модель относится к литейному производству, в частности к устройствам для литья полых заготовок из черных и цветных металлов и сплавов. Известно устройство для полунепрерывного литья труб, включающее наружный и внутренний кристаллизаторы 1. Недостатком данной конструкции является невозможность получения полых отливок малой длины. Известно устройство для получения полых отливок, включающее корпус, подводящий и отводящие патрубки, нижнее и верхнее основания, прибыльную надставку, цилиндр,изложницу, соединенную с верхним основанием, конический стакан, установленный вверх дном соосно изложнице 2. Недостатком данного устройства является невозможность получения полой отливки с малым внутренним диаметром (менее 20 мм) без снижения эффективности охлаждения отливки. Технической задачей, на решение которой направлена заявляемая полезная модель,является литье полых заготовок с малыми внутренними диаметрами (менее 20 мм) и повышение эффективности охлаждения отливки. Технический результат заключается в расширении номенклатуры литых полых заготовок и повышении производительности литья. Поставленная задача достигается тем, что в заявляемом устройстве для литья полых заготовок, включающем корпус, подводящий и отводящие патрубки, нижнее и верхнее основания, прибыльную надставку, цилиндр, изложницу, соединенную с верхним основанием, конический стакан, установленный вверх дном соосно изложнице, изложница соединена с коническим стаканом перегородкой, отстоящей от нижнего основания на расстоянии 210 мм, цилиндр выполнен сплошным, отстоящим от изложницы и верхнего основания на расстоянии 210 мм, а отводящие патрубки установлены в корпусе устройства. Соединение изложницы с коническим стаканом перегородкой, отстоящей от нижнего основания, и установка отводящих патрубков в корпусе устройства позволяют получать полые заготовки с малыми внутренними диаметрами (менее 20 мм), что расширяет номенклатуру литья полых заготовок. Если перегородка отстоит от нижнего основания на расстоянии 210 мм, а цилиндр выполнен сплошным, отстоящим от изложницы и верхнего основания на расстоянии 210 мм, это повышает эффективность охлаждения отливки и производительность литья. При установках перегородки от нижнего основания, а цилиндра от изложницы и верхнего основания на расстоянии менее 2 мм существенно увеличивается гидравлическое сопротивление потоку охладителя, что снижает эффективность охлаждения отливки и производительность литья. Если перегородка отстоит от нижнего основания, а цилиндр от изложницы и верхнего основания на расстоянии более 10 мм, это также снижает эффективность охлаждения отливки и производительность литья. На чертеже представлен продольный разрез предлагаемого устройства для литья полых заготовок. Оно состоит из корпуса 1 с отводящими патрубками 2, верхнего основания 3, нижнего основания 4 с подводящим патрубком 5, прибыльной надставки 6, цилиндра 7,изложницы 8, перегородки 9, конического стакана 10. Работа устройства для литья полых отливок осуществляется следующим образом. Расплавом заполняют изложницу и прибыльную надставку до заданного уровня ниже высоты конического стакана. Охладитель из подводящего патрубка в виде концентрированной струи поступает сначала во внутреннюю полость конического стакана. Далее, отразившись от его верха, движется вдоль внутренней поверхности конического стакана, между перегородкой и нижним основанием, цилиндром и изложницей, цилиндром и верхним основанием, интенсивно охлаждая изложницу, перегородку и конический стакан. Сформированная полая заготовка извлекается из устройства с помощью прибыльной надставки. В данной конструкции внутренний диаметр получаемой полой заготовки в основном будет определяться диаметром струи охладителя, истекающей из подводящего патрубка, что по 2 54752009.08.30 зволяет получать полые заготовки с малыми внутренними диаметрами и высокой производительностью. Пример. Изготовлено устройство для литья полых заготовок с наружным и внутренним диаметрами 60 мм и 16 мм соответственно. Стальная изложница толщиной 6 мм была соединена со стальным коническим стаканом толщиной 3 мм стальной перегородкой толщиной 4 мм, отстоящей от нижнего основания на 4 мм. Стальной цилиндр отстоял от изложницы и верхнего основания на расстоянии 4 мм. Внутренний диаметр подводящего патрубка составил 10 мм, что обеспечивало получение полых отливок из силумина АК 12 с внутренним диаметром 16 мм и повышение производительности литья на 18 . Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
