Жидкостно-кольцевая машина

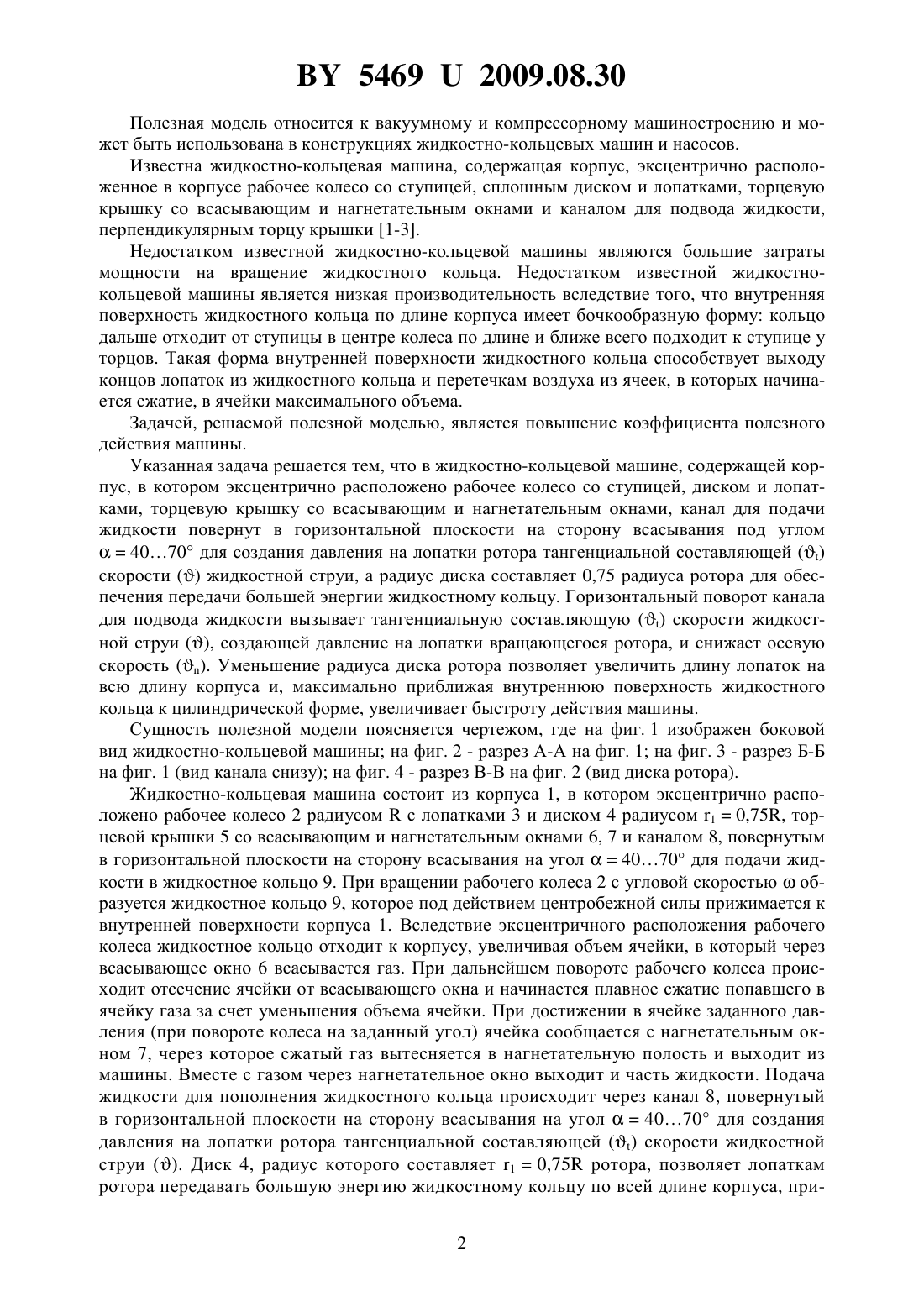

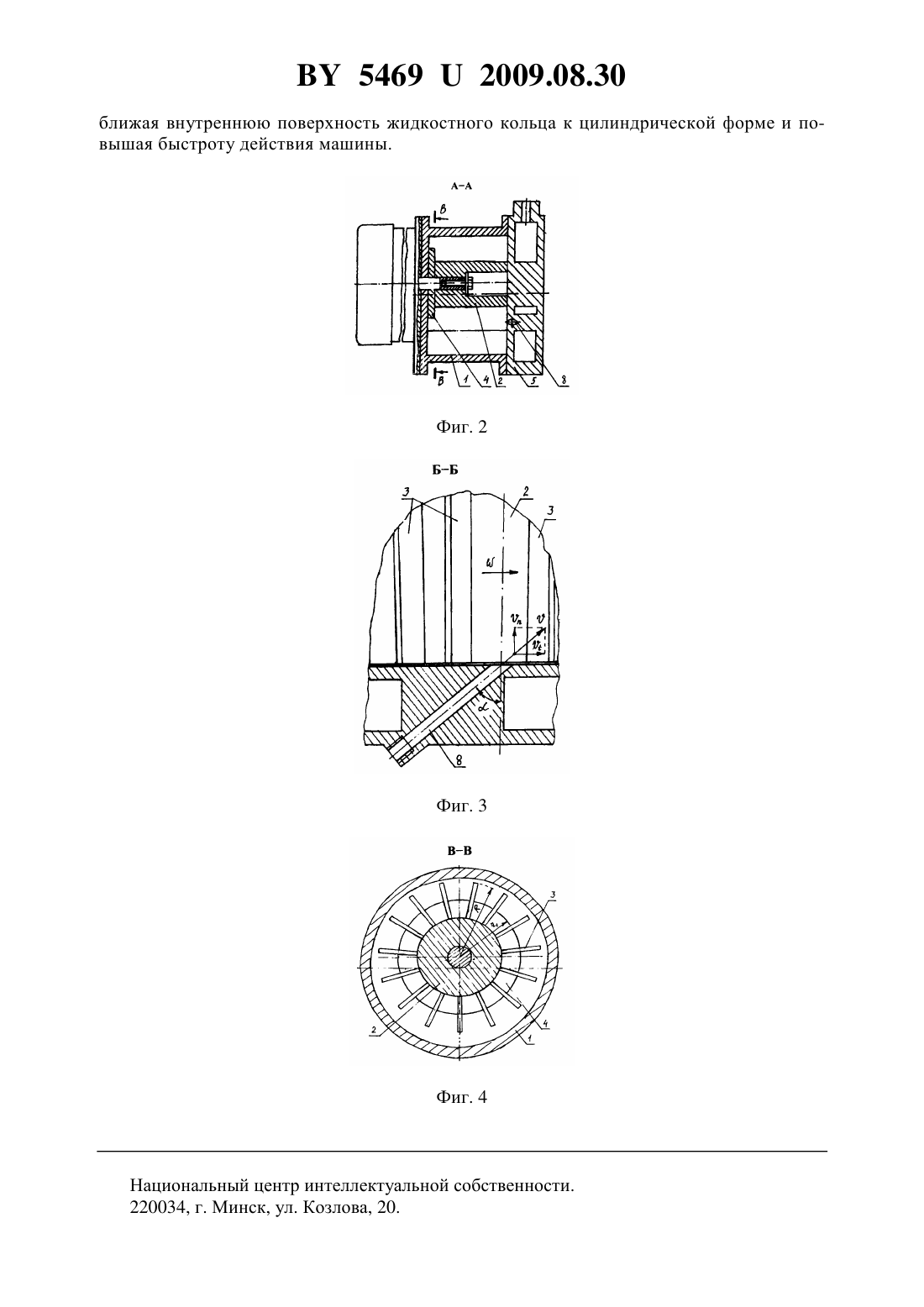

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Колончук Михаил Владимирович(72) Автор Колончук Михаил Владимирович(73) Патентообладатель Колончук Михаил Владимирович(57) 1. Жидкостно-кольцевая машина, содержащая корпус, в котором эксцентрично расположено рабочее колесо с лопатками, торцевую крышку со всасывающим и нагнетательным окнами и каналом для подачи жидкости, отличающаяся тем, что канал для подачи жидкости повернут в горизонтальной плоскости на сторону всасывания под углом 4070. 2. Жидкостно-кольцевая машина по п. 1, отличающаяся тем, что радиус диска ротора составляет 10,75 ротора.(56) 1. Патент РФ 2137944 1, МПК 04 С 7/00, 19/00, 1999 (прототип). 2. А. с. СССР 1211459 , МПК 04 С 19/00, 1986. 3. Фролов Е.С., Минайчев В.Е., Александрова А.Т. и др. Вакуумная техника Справочник / Под общ. ред. Е.С. Фролова, В.Е. Минайчева. - М. Машиностроение, 1985.- С. 180-181. 54692009.08.30 Полезная модель относится к вакуумному и компрессорному машиностроению и может быть использована в конструкциях жидкостно-кольцевых машин и насосов. Известна жидкостно-кольцевая машина, содержащая корпус, эксцентрично расположенное в корпусе рабочее колесо со ступицей, сплошным диском и лопатками, торцевую крышку со всасывающим и нагнетательным окнами и каналом для подвода жидкости,перпендикулярным торцу крышки 1-3. Недостатком известной жидкостно-кольцевой машины являются большие затраты мощности на вращение жидкостного кольца. Недостатком известной жидкостнокольцевой машины является низкая производительность вследствие того, что внутренняя поверхность жидкостного кольца по длине корпуса имеет бочкообразную форму кольцо дальше отходит от ступицы в центре колеса по длине и ближе всего подходит к ступице у торцов. Такая форма внутренней поверхности жидкостного кольца способствует выходу концов лопаток из жидкостного кольца и перетечкам воздуха из ячеек, в которых начинается сжатие, в ячейки максимального объема. Задачей, решаемой полезной моделью, является повышение коэффициента полезного действия машины. Указанная задача решается тем, что в жидкостно-кольцевой машине, содержащей корпус, в котором эксцентрично расположено рабочее колесо со ступицей, диском и лопатками, торцевую крышку со всасывающим и нагнетательным окнами, канал для подачи жидкости повернут в горизонтальной плоскости на сторону всасывания под углом 4070 для создания давления на лопатки ротора тангенциальной составляющейскоростижидкостной струи, а радиус диска составляет 0,75 радиуса ротора для обеспечения передачи большей энергии жидкостному кольцу. Горизонтальный поворот канала для подвода жидкости вызывает тангенциальную составляющуюскорости жидкостной струи , создающей давление на лопатки вращающегося ротора, и снижает осевую скорость . Уменьшение радиуса диска ротора позволяет увеличить длину лопаток на всю длину корпуса и, максимально приближая внутреннюю поверхность жидкостного кольца к цилиндрической форме, увеличивает быстроту действия машины. Сущность полезной модели поясняется чертежом, где на фиг. 1 изображен боковой вид жидкостно-кольцевой машины на фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 - разрез Б-Б на фиг. 1 (вид канала снизу) на фиг. 4 - разрез В-В на фиг. 2 (вид диска ротора). Жидкостно-кольцевая машина состоит из корпуса 1, в котором эксцентрично расположено рабочее колесо 2 радиусомс лопатками 3 и диском 4 радиусом 10,75, торцевой крышки 5 со всасывающим и нагнетательным окнами 6, 7 и каналом 8, повернутым в горизонтальной плоскости на сторону всасывания на угол 4070 для подачи жидкости в жидкостное кольцо 9. При вращении рабочего колеса 2 с угловой скоростьюобразуется жидкостное кольцо 9, которое под действием центробежной силы прижимается к внутренней поверхности корпуса 1. Вследствие эксцентричного расположения рабочего колеса жидкостное кольцо отходит к корпусу, увеличивая объем ячейки, в который через всасывающее окно 6 всасывается газ. При дальнейшем повороте рабочего колеса происходит отсечение ячейки от всасывающего окна и начинается плавное сжатие попавшего в ячейку газа за счет уменьшения объема ячейки. При достижении в ячейке заданного давления (при повороте колеса на заданный угол) ячейка сообщается с нагнетательным окном 7, через которое сжатый газ вытесняется в нагнетательную полость и выходит из машины. Вместе с газом через нагнетательное окно выходит и часть жидкости. Подача жидкости для пополнения жидкостного кольца происходит через канал 8, повернутый в горизонтальной плоскости на сторону всасывания на угол 4070 для создания давления на лопатки ротора тангенциальной составляющейскорости жидкостной струи . Диск 4, радиус которого составляет 10,75 ротора, позволяет лопаткам ротора передавать большую энергию жидкостному кольцу по всей длине корпуса, при 2 54692009.08.30 ближая внутреннюю поверхность жидкостного кольца к цилиндрической форме и повышая быстроту действия машины. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
