Жидкостно-масляный радиатор

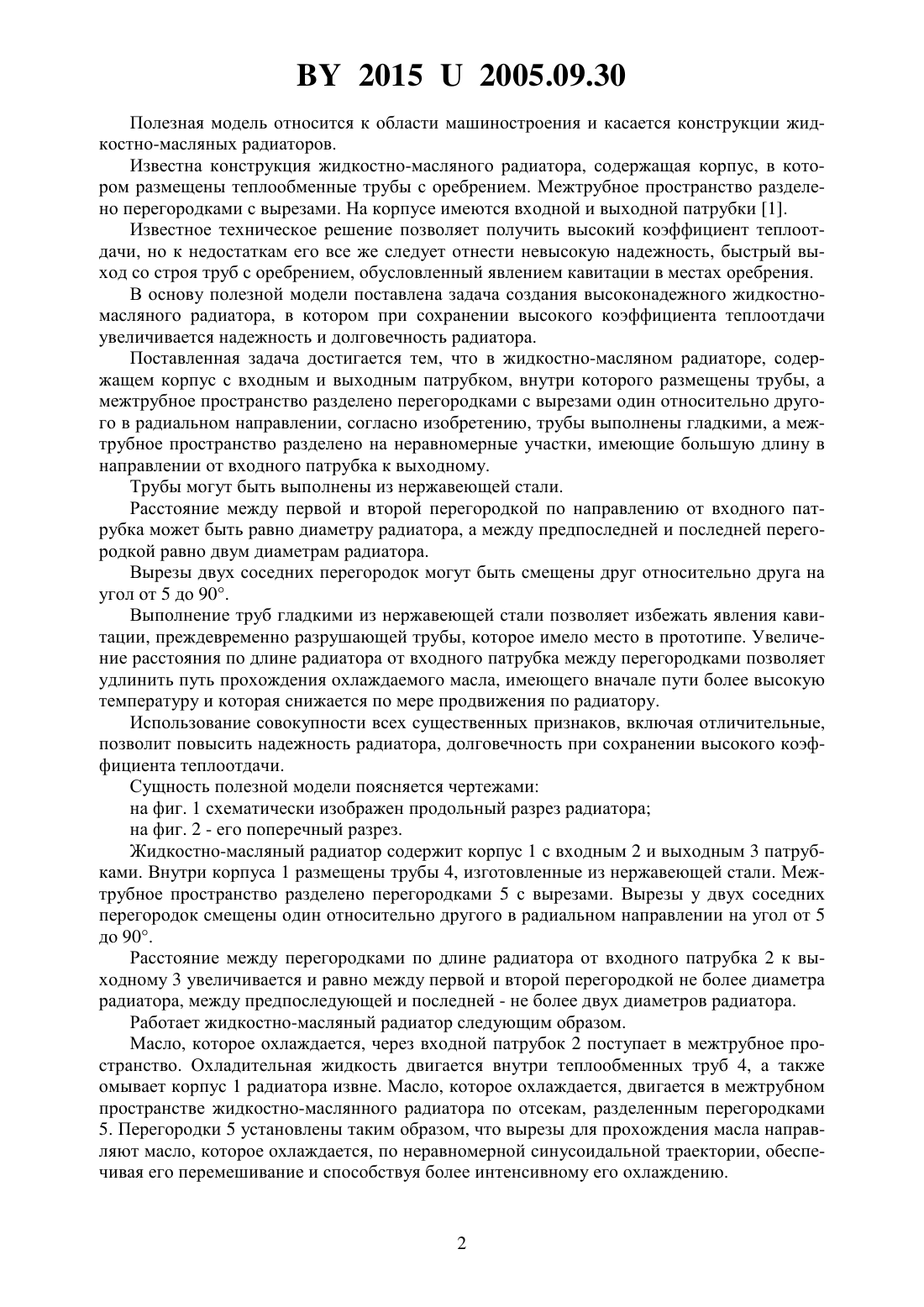

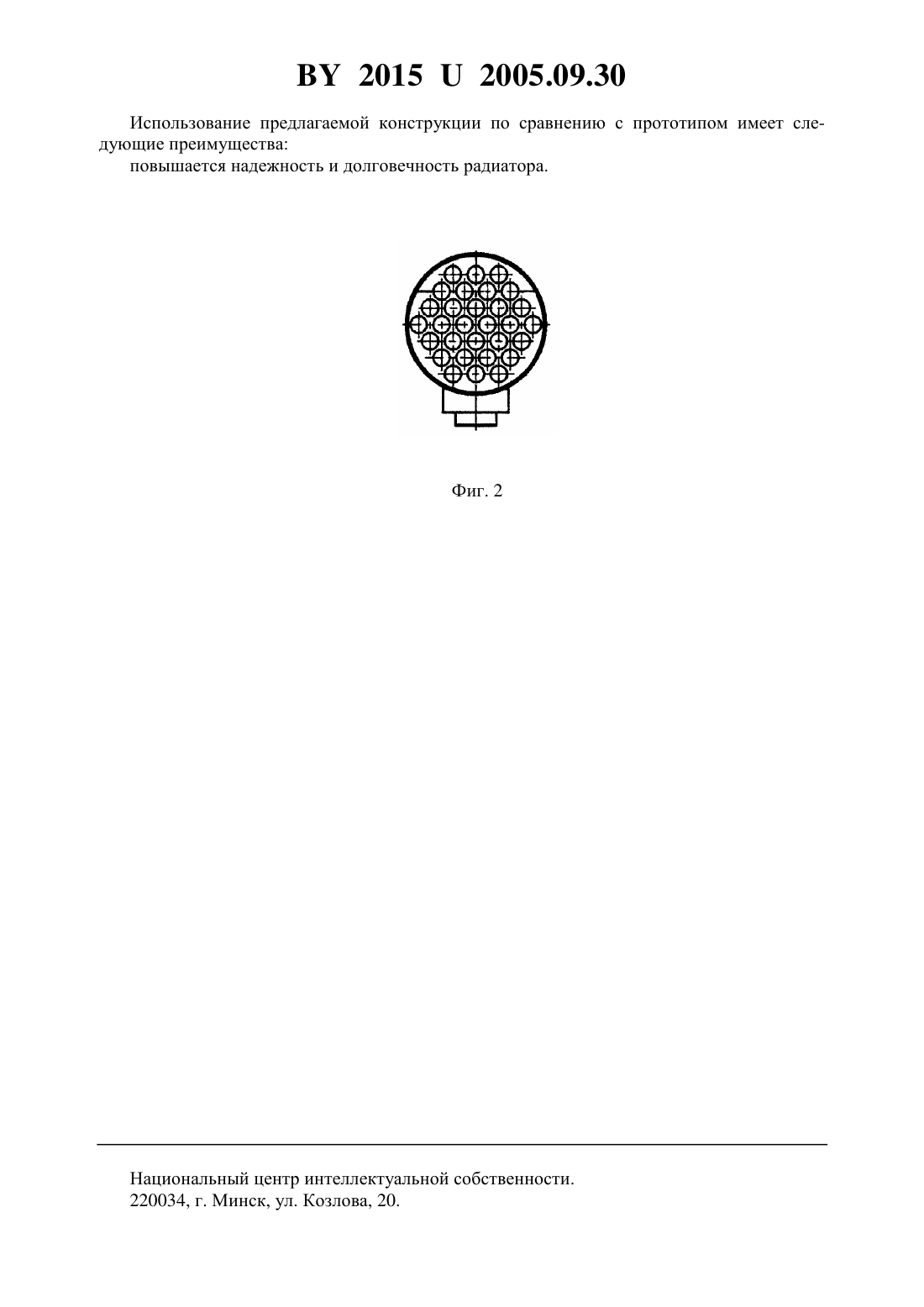

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Акционерное общество Научно-производственное предприятие Промтрансэнерго(72) Авторы Лушпа Юрий Владимирович Косенко Тамара Дмитриевна(73) Патентообладатель Акционерное общество Научно-производственное предприятие Промтрансэнерго(57) 1. Жидкостно-масляный радиатор, содержащий корпус с входным и выходным патрубком, внутри которого размещены трубы, а межтрубное пространство разделено перегородками с вырезами и расположенными со смещением выреза один относительно другого в радиальном направлении, отличающийся тем, что трубы выполнены гладкими, а межтрубное пространство разделено на неравномерные участки, имеющие большую длину в направлении от входного патрубка к выходному. 2. Жидкостно-масляный радиатор по п. 1, отличающийся тем, что трубы выполнены из нержавеющей стали. 3. Жидкостно-масляный радиатор по пп. 1, 2, отличающийся тем, что расстояние между первой и второй перегородкой по направлению от входного патрубка равно диаметру радиатора, а между предпоследней и последней перегородкой равно двум диаметрам радиатора. 4. Жидкостно-масляный радиатор по пп. 1, 2, 3, отличающийся тем, что вырезы двух соседних перегородок смещены относительно друг друга на угол от 5 до 90.(56) 1. Патент на полезную модель 657, 2000. 20152005.09.30 Полезная модель относится к области машиностроения и касается конструкции жидкостно-масляных радиаторов. Известна конструкция жидкостно-масляного радиатора, содержащая корпус, в котором размещены теплообменные трубы с оребрением. Межтрубное пространство разделено перегородками с вырезами. На корпусе имеются входной и выходной патрубки 1. Известное техническое решение позволяет получить высокий коэффициент теплоотдачи, но к недостаткам его все же следует отнести невысокую надежность, быстрый выход со строя труб с оребрением, обусловленный явлением кавитации в местах оребрения. В основу полезной модели поставлена задача создания высоконадежного жидкостномасляного радиатора, в котором при сохранении высокого коэффициента теплоотдачи увеличивается надежность и долговечность радиатора. Поставленная задача достигается тем, что в жидкостно-масляном радиаторе, содержащем корпус с входным и выходным патрубком, внутри которого размещены трубы, а межтрубное пространство разделено перегородками с вырезами один относительно другого в радиальном направлении, согласно изобретению, трубы выполнены гладкими, а межтрубное пространство разделено на неравномерные участки, имеющие большую длину в направлении от входного патрубка к выходному. Трубы могут быть выполнены из нержавеющей стали. Расстояние между первой и второй перегородкой по направлению от входного патрубка может быть равно диаметру радиатора, а между предпоследней и последней перегородкой равно двум диаметрам радиатора. Вырезы двух соседних перегородок могут быть смещены друг относительно друга на угол от 5 до 90. Выполнение труб гладкими из нержавеющей стали позволяет избежать явления кавитации, преждевременно разрушающей трубы, которое имело место в прототипе. Увеличение расстояния по длине радиатора от входного патрубка между перегородками позволяет удлинить путь прохождения охлаждаемого масла, имеющего вначале пути более высокую температуру и которая снижается по мере продвижения по радиатору. Использование совокупности всех существенных признаков, включая отличительные,позволит повысить надежность радиатора, долговечность при сохранении высокого коэффициента теплоотдачи. Сущность полезной модели поясняется чертежами на фиг. 1 схематически изображен продольный разрез радиатора на фиг. 2 - его поперечный разрез. Жидкостно-масляный радиатор содержит корпус 1 с входным 2 и выходным 3 патрубками. Внутри корпуса 1 размещены трубы 4, изготовленные из нержавеющей стали. Межтрубное пространство разделено перегородками 5 с вырезами. Вырезы у двух соседних перегородок смещены один относительно другого в радиальном направлении на угол от 5 до 90. Расстояние между перегородками по длине радиатора от входного патрубка 2 к выходному 3 увеличивается и равно между первой и второй перегородкой не более диаметра радиатора, между предпоследующей и последней - не более двух диаметров радиатора. Работает жидкостно-масляный радиатор следующим образом. Масло, которое охлаждается, через входной патрубок 2 поступает в межтрубное пространство. Охладительная жидкость двигается внутри теплообменных труб 4, а также омывает корпус 1 радиатора извне. Масло, которое охлаждается, двигается в межтрубном пространстве жидкостно-маслянного радиатора по отсекам, разделенным перегородками 5. Перегородки 5 установлены таким образом, что вырезы для прохождения масла направляют масло, которое охлаждается, по неравномерной синусоидальной траектории, обеспечивая его перемешивание и способствуя более интенсивному его охлаждению. 20152005.09.30 Использование предлагаемой конструкции по сравнению с прототипом имеет следующие преимущества повышается надежность и долговечность радиатора. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
