Устройство для разборки кумулятивного боеприпаса

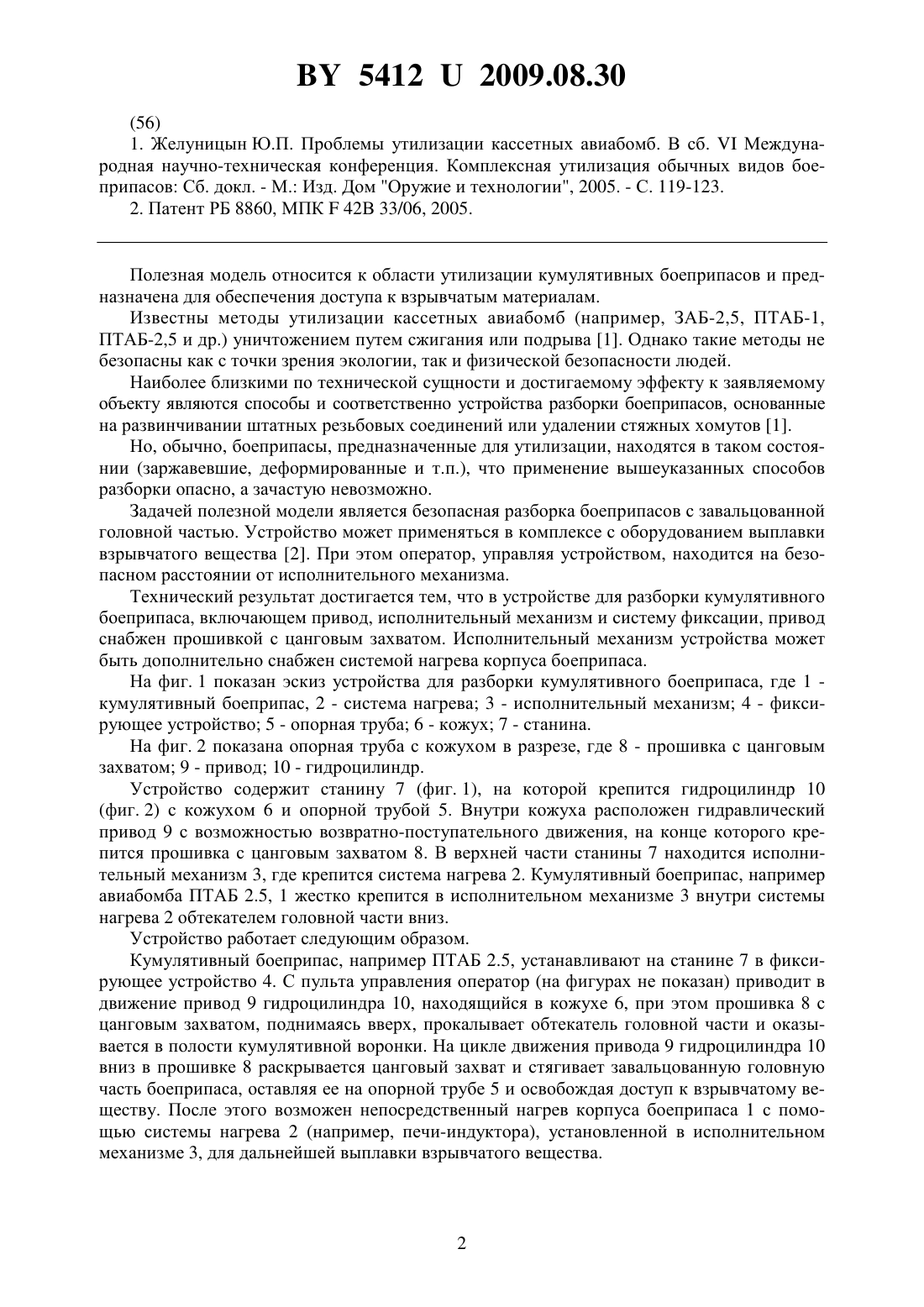

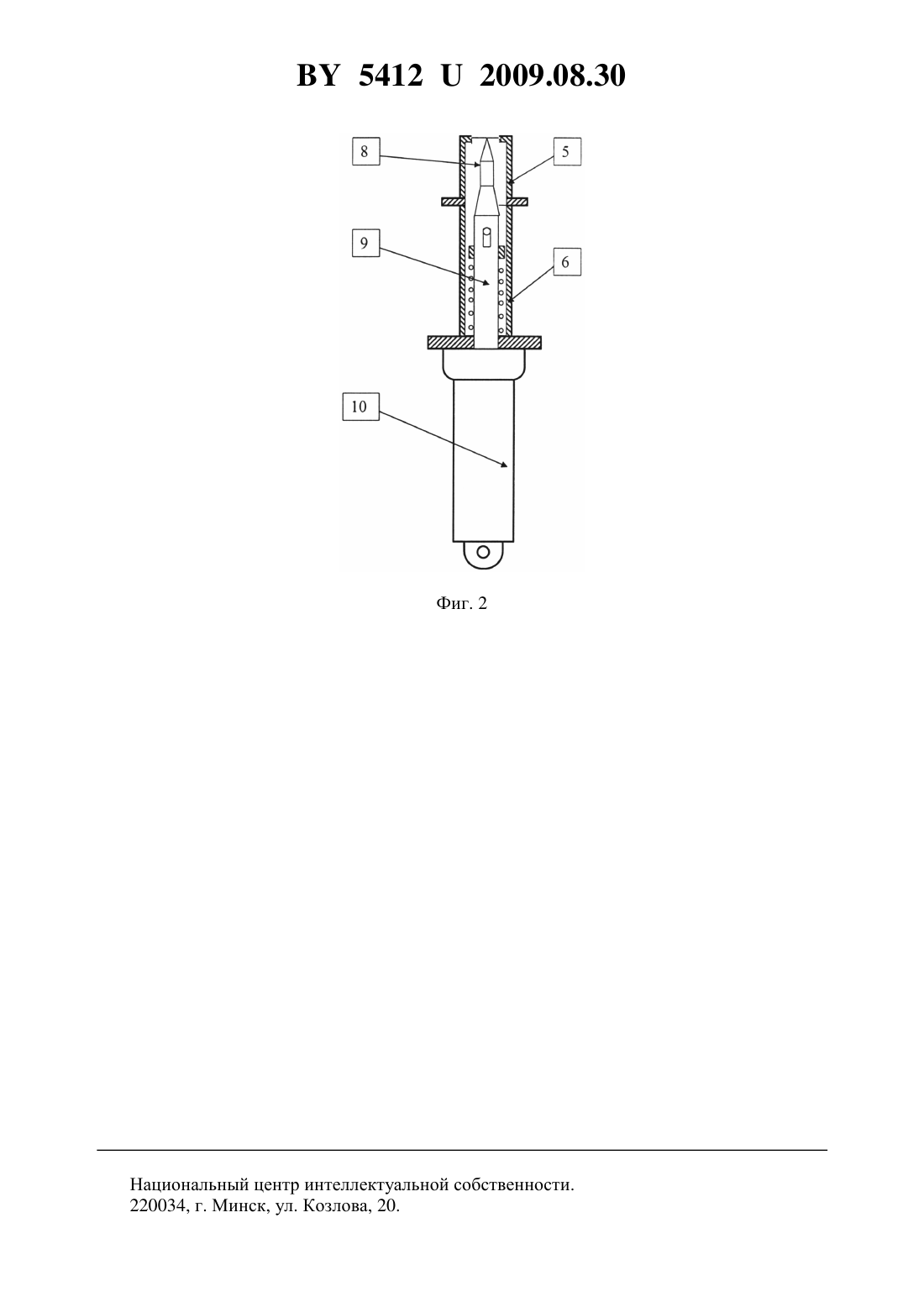

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ РАЗБОРКИ КУМУЛЯТИВНОГО БОЕПРИПАСА(71) Заявитель Государственное научное учреждение Институт порошковой металлургии(72) Авторы Дербан Валерий Николаевич Коморный Александр Анатольевич Петров Игорь Валентинович Смирнов Геннадий Васильевич Толошный Анатолий Александрович(73) Патентообладатель Государственное научное учреждение Институт порошковой металлургии(57) 1. Устройство для разборки кумулятивного боеприпаса, включающее привод, исполнительный механизм и систему фиксации, отличающееся тем, что привод снабжен прошивкой с цанговым захватом. 2. Устройство по п. 1, отличающееся тем, что исполнительный механизм дополнительно снабжен системой нагрева корпуса боеприпаса.(56) 1. Желуницын Ю.П. Проблемы утилизации кассетных авиабомб. В сб.Международная научно-техническая конференция. Комплексная утилизация обычных видов боеприпасов Сб. докл. - М. Изд. Дом Оружие и технологии, 2005. - С. 119-123. 2. Патент РБ 8860, МПК 42 В 33/06, 2005. Полезная модель относится к области утилизации кумулятивных боеприпасов и предназначена для обеспечения доступа к взрывчатым материалам. Известны методы утилизации кассетных авиабомб (например, ЗАБ-2,5, ПТАБ-1,ПТАБ-2,5 и др.) уничтожением путем сжигания или подрыва 1. Однако такие методы не безопасны как с точки зрения экологии, так и физической безопасности людей. Наиболее близкими по технической сущности и достигаемому эффекту к заявляемому объекту являются способы и соответственно устройства разборки боеприпасов, основанные на развинчивании штатных резьбовых соединений или удалении стяжных хомутов 1. Но, обычно, боеприпасы, предназначенные для утилизации, находятся в таком состоянии (заржавевшие, деформированные и т.п.), что применение вышеуказанных способов разборки опасно, а зачастую невозможно. Задачей полезной модели является безопасная разборка боеприпасов с завальцованной головной частью. Устройство может применяться в комплексе с оборудованием выплавки взрывчатого вещества 2. При этом оператор, управляя устройством, находится на безопасном расстоянии от исполнительного механизма. Технический результат достигается тем, что в устройстве для разборки кумулятивного боеприпаса, включающем привод, исполнительный механизм и систему фиксации, привод снабжен прошивкой с цанговым захватом. Исполнительный механизм устройства может быть дополнительно снабжен системой нагрева корпуса боеприпаса. На фиг. 1 показан эскиз устройства для разборки кумулятивного боеприпаса, где 1 кумулятивный боеприпас, 2 - система нагрева 3 - исполнительный механизм 4 - фиксирующее устройство 5 - опорная труба 6 - кожух 7 - станина. На фиг. 2 показана опорная труба с кожухом в разрезе, где 8 - прошивка с цанговым захватом 9 - привод 10 - гидроцилиндр. Устройство содержит станину 7 (фиг. 1), на которой крепится гидроцилиндр 10(фиг. 2) с кожухом 6 и опорной трубой 5. Внутри кожуха расположен гидравлический привод 9 с возможностью возвратно-поступательного движения, на конце которого крепится прошивка с цанговым захватом 8. В верхней части станины 7 находится исполнительный механизм 3, где крепится система нагрева 2. Кумулятивный боеприпас, например авиабомба ПТАБ 2.5, 1 жестко крепится в исполнительном механизме 3 внутри системы нагрева 2 обтекателем головной части вниз. Устройство работает следующим образом. Кумулятивный боеприпас, например ПТАБ 2.5, устанавливают на станине 7 в фиксирующее устройство 4. С пульта управления оператор (на фигурах не показан) приводит в движение привод 9 гидроцилиндра 10, находящийся в кожухе 6, при этом прошивка 8 с цанговым захватом, поднимаясь вверх, прокалывает обтекатель головной части и оказывается в полости кумулятивной воронки. На цикле движения привода 9 гидроцилиндра 10 вниз в прошивке 8 раскрывается цанговый захват и стягивает завальцованную головную часть боеприпаса, оставляя ее на опорной трубе 5 и освобождая доступ к взрывчатому веществу. После этого возможен непосредственный нагрев корпуса боеприпаса 1 с помощью системы нагрева 2 (например, печи-индуктора), установленной в исполнительном механизме 3, для дальнейшей выплавки взрывчатого вещества. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
