Оборудование для внесения консервантов в измельченную растительную массу

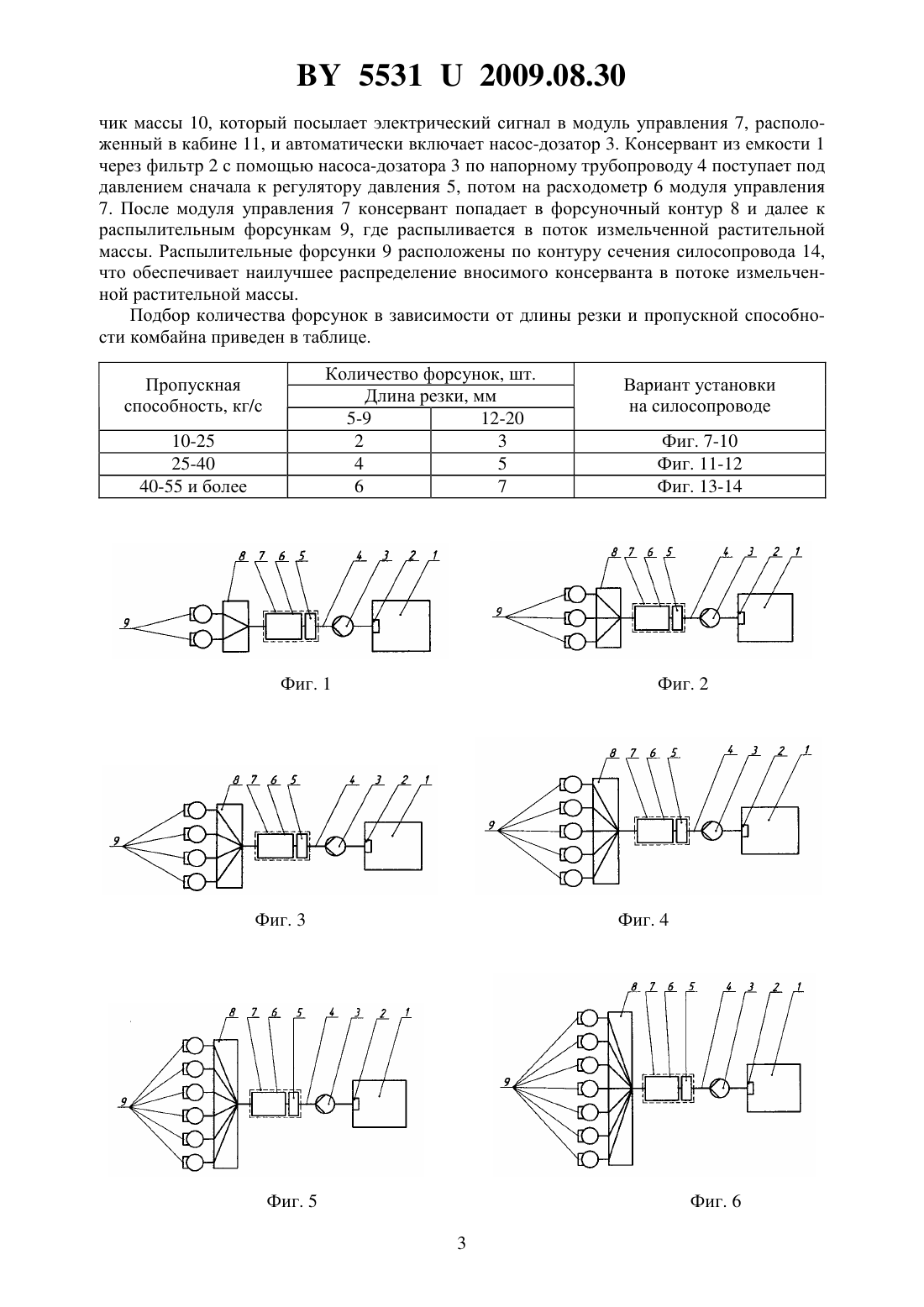

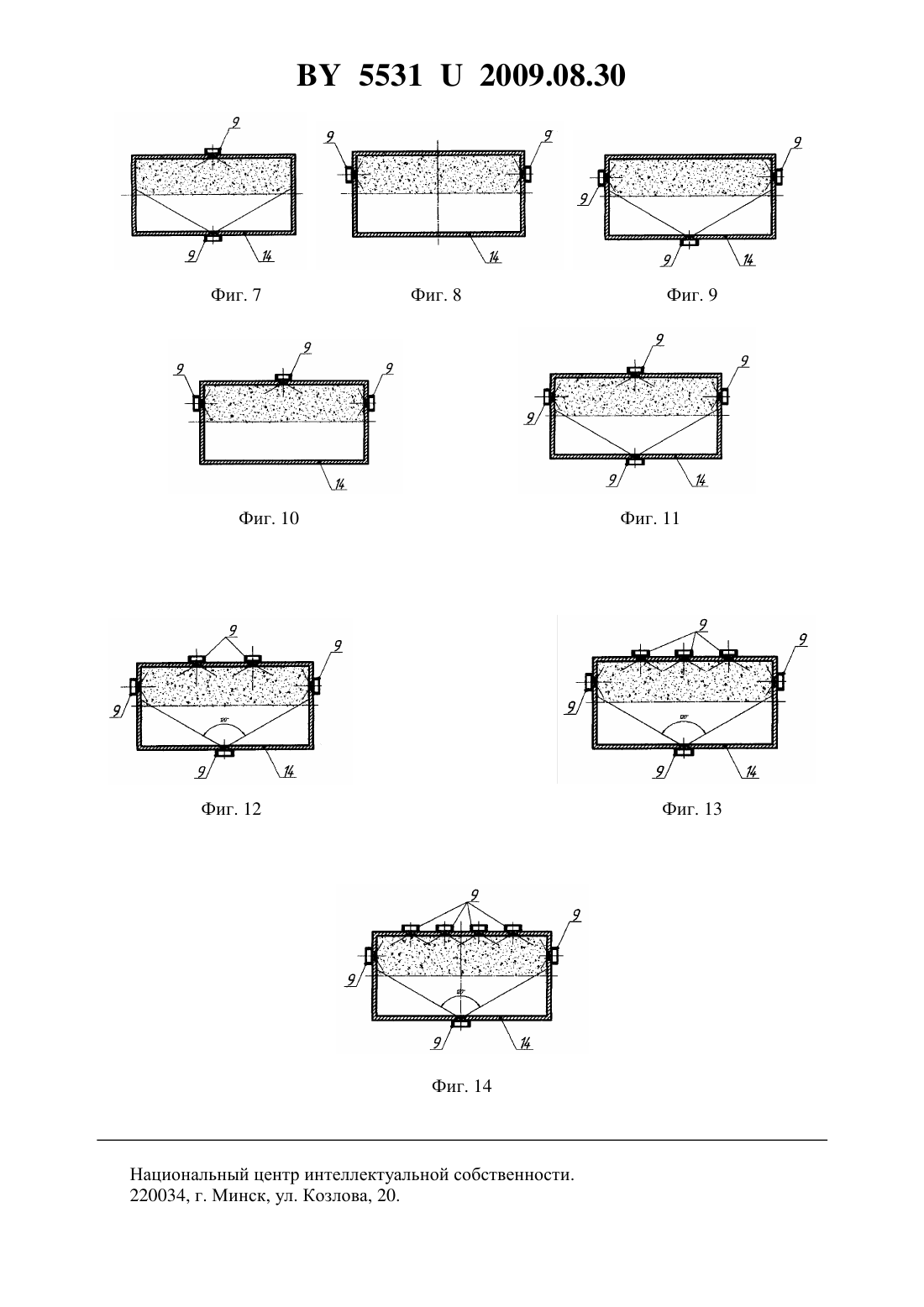

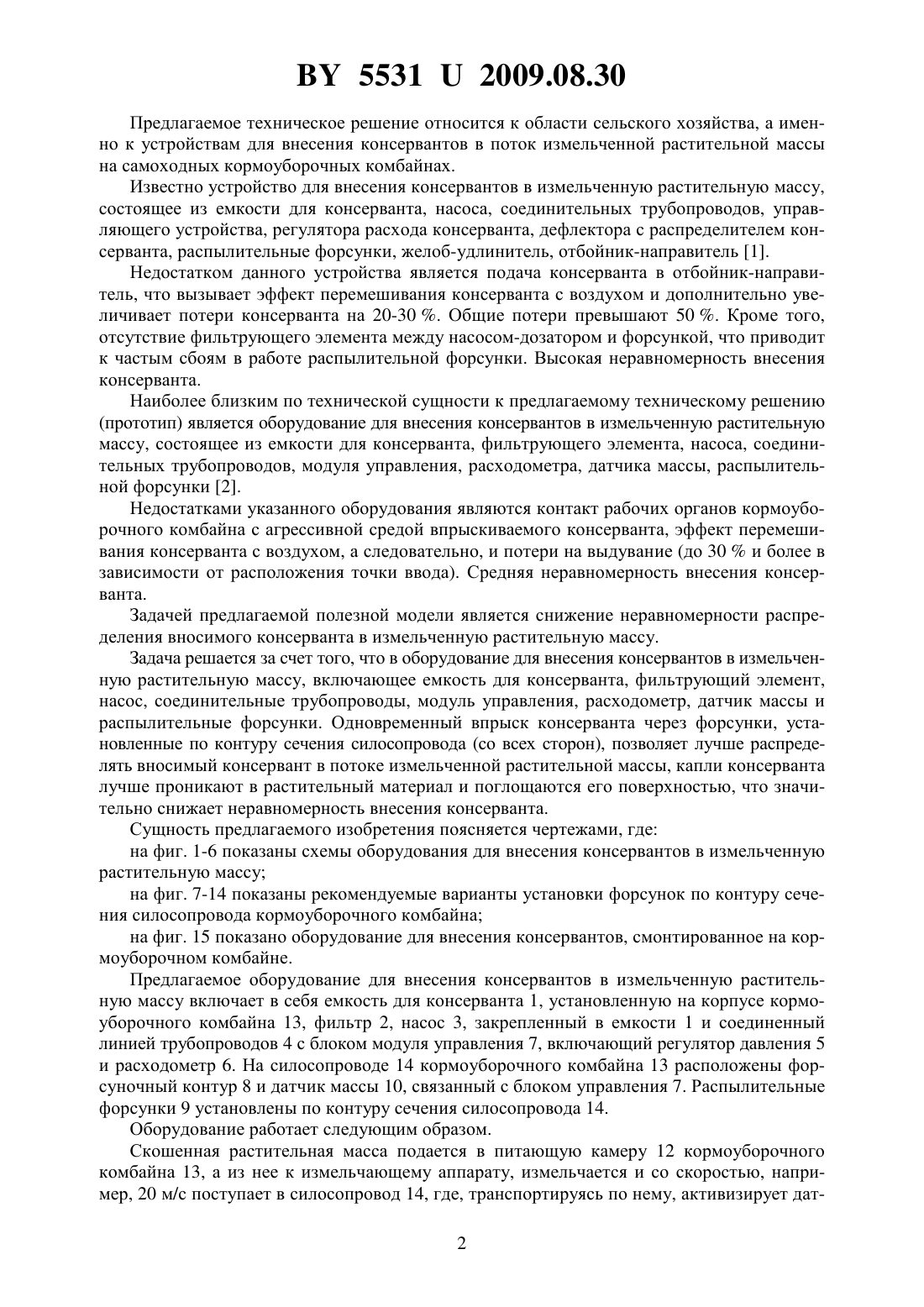

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ОБОРУДОВАНИЕ ДЛЯ ВНЕСЕНИЯ КОНСЕРВАНТОВ В ИЗМЕЛЬЧЕННУЮ РАСТИТЕЛЬНУЮ МАССУ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Кузьмицкий Александр Васильевич Авраменко Павел Викторович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Оборудование для внесения консервантов в измельченную растительную массу, включающее емкость для консерванта, фильтрующий элемент, насос, соединительные трубопроводы, модуль управления, расходометр, датчик массы и распылительные форсунки,отличающееся тем, что распылительные форсунки для внесения консерванта установлены по контуру сечения силосопровода кормоуборочного комбайна. 55312009.08.30 Предлагаемое техническое решение относится к области сельского хозяйства, а именно к устройствам для внесения консервантов в поток измельченной растительной массы на самоходных кормоуборочных комбайнах. Известно устройство для внесения консервантов в измельченную растительную массу,состоящее из емкости для консерванта, насоса, соединительных трубопроводов, управляющего устройства, регулятора расхода консерванта, дефлектора с распределителем консерванта, распылительные форсунки, желоб-удлинитель, отбойник-направитель 1. Недостатком данного устройства является подача консерванта в отбойник-направитель, что вызывает эффект перемешивания консерванта с воздухом и дополнительно увеличивает потери консерванта на 20-30 . Общие потери превышают 50 . Кроме того,отсутствие фильтрующего элемента между насосом-дозатором и форсункой, что приводит к частым сбоям в работе распылительной форсунки. Высокая неравномерность внесения консерванта. Наиболее близким по технической сущности к предлагаемому техническому решению(прототип) является оборудование для внесения консервантов в измельченную растительную массу, состоящее из емкости для консерванта, фильтрующего элемента, насоса, соединительных трубопроводов, модуля управления, расходометра, датчика массы, распылительной форсунки 2. Недостатками указанного оборудования являются контакт рабочих органов кормоуборочного комбайна с агрессивной средой впрыскиваемого консерванта, эффект перемешивания консерванта с воздухом, а следовательно, и потери на выдувание (до 30 и более в зависимости от расположения точки ввода). Средняя неравномерность внесения консерванта. Задачей предлагаемой полезной модели является снижение неравномерности распределения вносимого консерванта в измельченную растительную массу. Задача решается за счет того, что в оборудование для внесения консервантов в измельченную растительную массу, включающее емкость для консерванта, фильтрующий элемент,насос, соединительные трубопроводы, модуль управления, расходометр, датчик массы и распылительные форсунки. Одновременный впрыск консерванта через форсунки, установленные по контуру сечения силосопровода (со всех сторон), позволяет лучше распределять вносимый консервант в потоке измельченной растительной массы, капли консерванта лучше проникают в растительный материал и поглощаются его поверхностью, что значительно снижает неравномерность внесения консерванта. Сущность предлагаемого изобретения поясняется чертежами, где на фиг. 1-6 показаны схемы оборудования для внесения консервантов в измельченную растительную массу на фиг. 7-14 показаны рекомендуемые варианты установки форсунок по контуру сечения силосопровода кормоуборочного комбайна на фиг. 15 показано оборудование для внесения консервантов, смонтированное на кормоуборочном комбайне. Предлагаемое оборудование для внесения консервантов в измельченную растительную массу включает в себя емкость для консерванта 1, установленную на корпусе кормоуборочного комбайна 13, фильтр 2, насос 3, закрепленный в емкости 1 и соединенный линией трубопроводов 4 с блоком модуля управления 7, включающий регулятор давления 5 и расходометр 6. На силосопроводе 14 кормоуборочного комбайна 13 расположены форсуночный контур 8 и датчик массы 10, связанный с блоком управления 7. Распылительные форсунки 9 установлены по контуру сечения силосопровода 14. Оборудование работает следующим образом. Скошенная растительная масса подается в питающую камеру 12 кормоуборочного комбайна 13, а из нее к измельчающему аппарату, измельчается и со скоростью, например, 20 м/с поступает в силосопровод 14, где, транспортируясь по нему, активизирует дат 2 55312009.08.30 чик массы 10, который посылает электрический сигнал в модуль управления 7, расположенный в кабине 11, и автоматически включает насос-дозатор 3. Консервант из емкости 1 через фильтр 2 с помощью насоса-дозатора 3 по напорному трубопроводу 4 поступает под давлением сначала к регулятору давления 5, потом на расходометр 6 модуля управления 7. После модуля управления 7 консервант попадает в форсуночный контур 8 и далее к распылительным форсункам 9, где распыливается в поток измельченной растительной массы. Распылительные форсунки 9 расположены по контуру сечения силосопровода 14,что обеспечивает наилучшее распределение вносимого консерванта в потоке измельченной растительной массы. Подбор количества форсунок в зависимости от длины резки и пропускной способности комбайна приведен в таблице. Количество форсунок, шт. Длина резки, мм 5-9 12-20 2 3 4 5 6 7 Вариант установки на силосопроводе Фиг. 7-10 Фиг. 11-12 Фиг. 13-14 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
