Машина контактной шовной сварки тонкостенных изделий из луженой жести

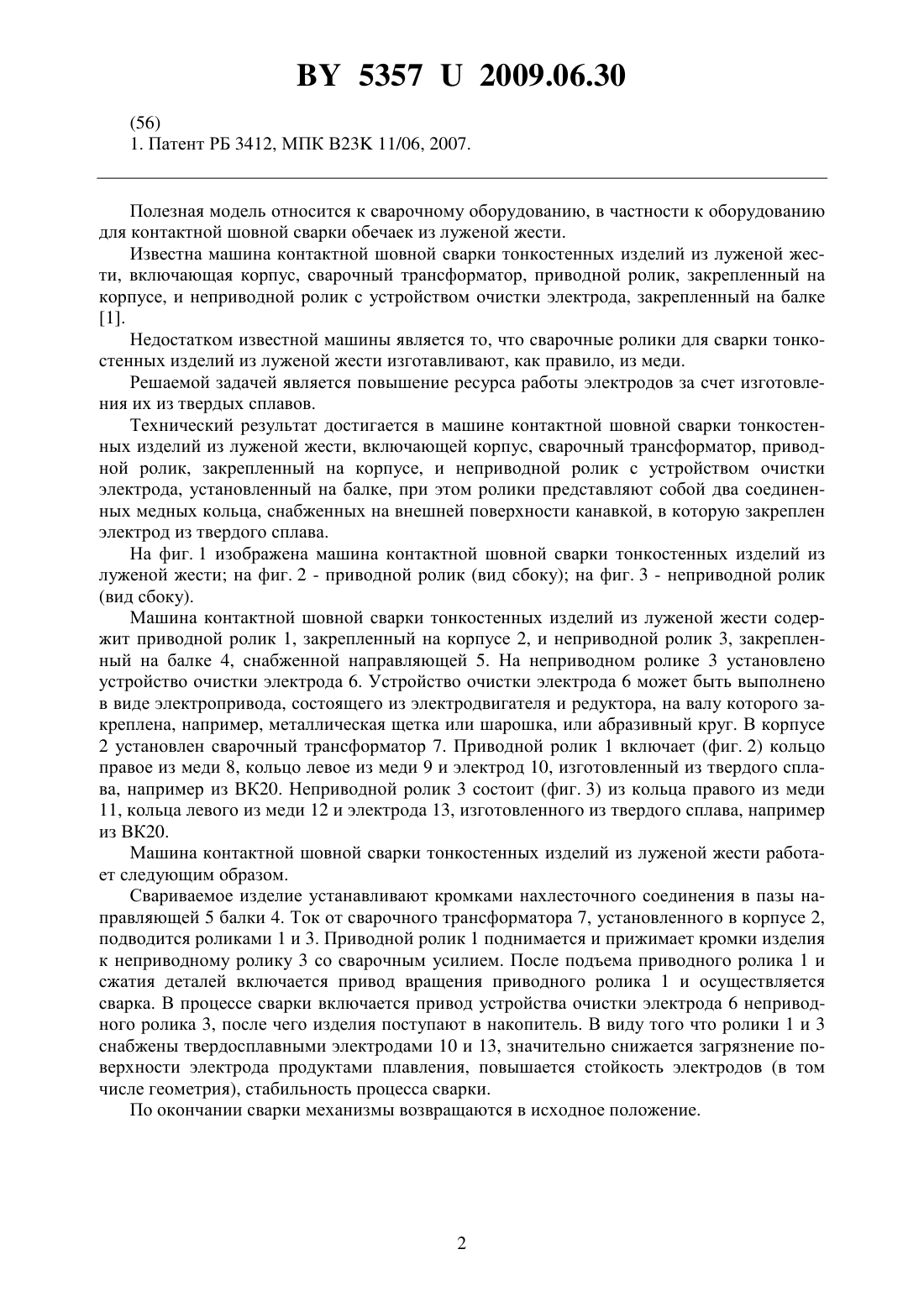

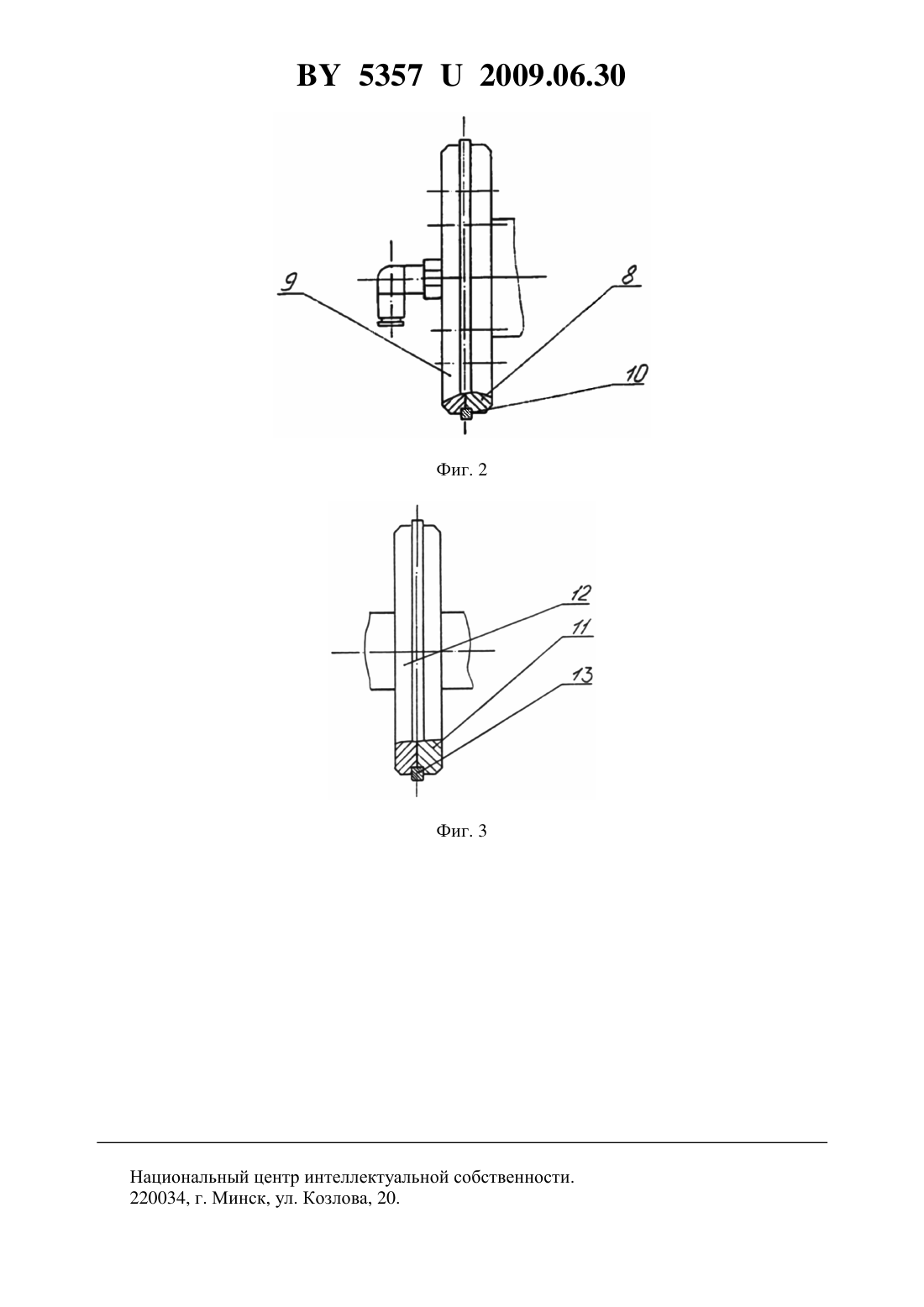

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАШИНА КОНТАКТНОЙ ШОВНОЙ СВАРКИ ТОНКОСТЕННЫХ ИЗДЕЛИЙ ИЗ ЛУЖЕНОЙ ЖЕСТИ(71) Заявитель Государственное научное учреждение Институт порошковой металлургии(72) Авторы Андреев Михаил Анатольевич Радченко Александр Адамович Суворов Анатолий Николаевич Тимофеев Александр Сергеевич Стасевич Сергей Александрович(73) Патентообладатель Государственное научное учреждение Институт порошковой металлургии(57) Машина контактной шовной сварки тонкостенных изделий из луженой жести, включающая корпус, сварочный трансформатор, приводной ролик, закрепленный на корпусе, и неприводной ролик с устройством очистки электрода, закрепленный на балке, отличающаяся тем, что ролики представляют собой два соединенных между собой медных кольца, снабженных на внешней поверхности канавкой, в которую закреплен электрод из твердого сплава.(56) 1. Патент РБ 3412, МПК В 23 11/06, 2007. Полезная модель относится к сварочному оборудованию, в частности к оборудованию для контактной шовной сварки обечаек из луженой жести. Известна машина контактной шовной сварки тонкостенных изделий из луженой жести, включающая корпус, сварочный трансформатор, приводной ролик, закрепленный на корпусе, и неприводной ролик с устройством очистки электрода, закрепленный на балке 1. Недостатком известной машины является то, что сварочные ролики для сварки тонкостенных изделий из луженой жести изготавливают, как правило, из меди. Решаемой задачей является повышение ресурса работы электродов за счет изготовления их из твердых сплавов. Технический результат достигается в машине контактной шовной сварки тонкостенных изделий из луженой жести, включающей корпус, сварочный трансформатор, приводной ролик, закрепленный на корпусе, и неприводной ролик с устройством очистки электрода, установленный на балке, при этом ролики представляют собой два соединенных медных кольца, снабженных на внешней поверхности канавкой, в которую закреплен электрод из твердого сплава. На фиг. 1 изображена машина контактной шовной сварки тонкостенных изделий из луженой жести на фиг. 2 - приводной ролик (вид сбоку) на фиг. 3 - неприводной ролик(вид сбоку). Машина контактной шовной сварки тонкостенных изделий из луженой жести содержит приводной ролик 1, закрепленный на корпусе 2, и неприводной ролик 3, закрепленный на балке 4, снабженной направляющей 5. На неприводном ролике 3 установлено устройство очистки электрода 6. Устройство очистки электрода 6 может быть выполнено в виде электропривода, состоящего из электродвигателя и редуктора, на валу которого закреплена, например, металлическая щетка или шарошка, или абразивный круг. В корпусе 2 установлен сварочный трансформатор 7. Приводной ролик 1 включает (фиг. 2) кольцо правое из меди 8, кольцо левое из меди 9 и электрод 10, изготовленный из твердого сплава, например из ВК 20. Неприводной ролик 3 состоит (фиг. 3) из кольца правого из меди 11, кольца левого из меди 12 и электрода 13, изготовленного из твердого сплава, например из ВК 20. Машина контактной шовной сварки тонкостенных изделий из луженой жести работает следующим образом. Свариваемое изделие устанавливают кромками нахлесточного соединения в пазы направляющей 5 балки 4. Ток от сварочного трансформатора 7, установленного в корпусе 2,подводится роликами 1 и 3. Приводной ролик 1 поднимается и прижимает кромки изделия к неприводному ролику 3 со сварочным усилием. После подъема приводного ролика 1 и сжатия деталей включается привод вращения приводного ролика 1 и осуществляется сварка. В процессе сварки включается привод устройства очистки электрода 6 неприводного ролика 3, после чего изделия поступают в накопитель. В виду того что ролики 1 и 3 снабжены твердосплавными электродами 10 и 13, значительно снижается загрязнение поверхности электрода продуктами плавления, повышается стойкость электродов (в том числе геометрия), стабильность процесса сварки. По окончании сварки механизмы возвращаются в исходное положение. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
