Устройство снятия подвесной части доильного аппарата

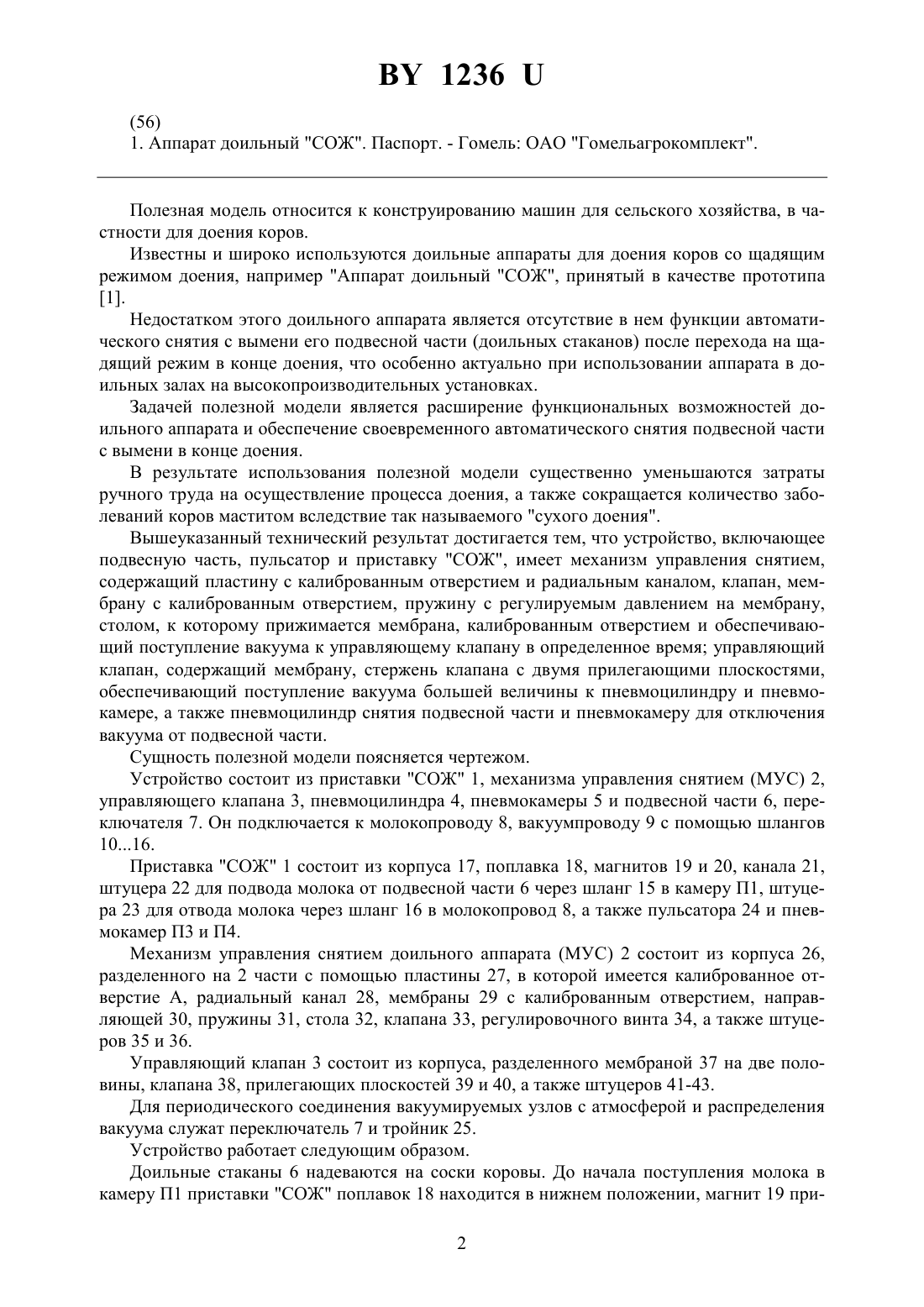

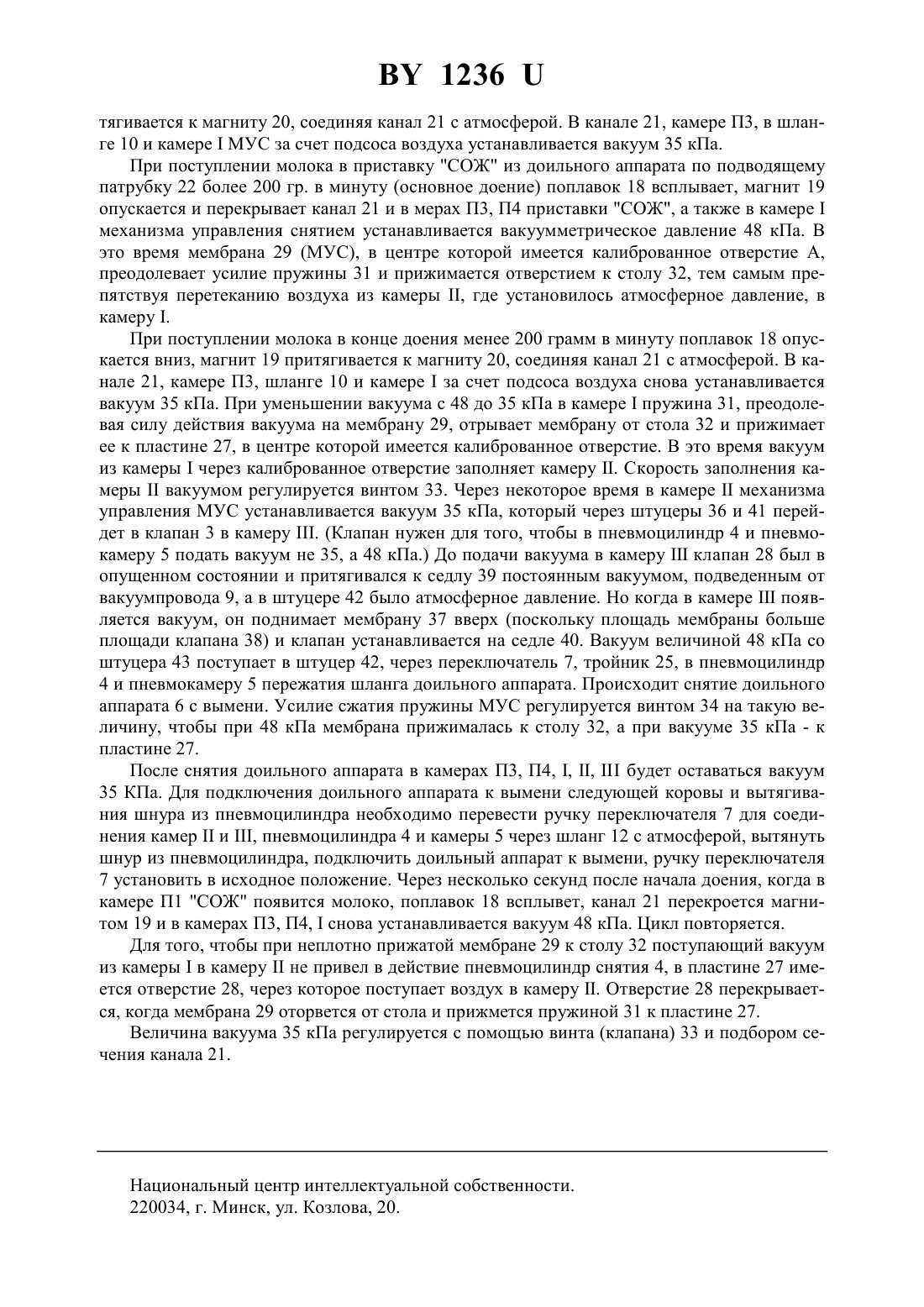

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО СНЯТИЯ ПОДВЕСНОЙ ЧАСТИ ДОИЛЬНОГО АППАРАТА(71) Заявитель Республиканское унитарное предприятие Белорусский научно-исследовательский институт механизации сельского хозяйства(72) Авторы Дашков Владимир Николаевич Самосюк Владимир Георгиевич Сорокин Эдуард Петрович Китиков Вадим Олегович Передня Владимир Иванович Лосик Сергей Викторович(73) Патентообладатель Республиканское унитарное предприятие Белорусский научно-исследовательский институт механизации сельского хозяйства(57) Устройство снятия подвесной части доильного аппарата, содержащее приставку для регулирования уровня разрежения, подвесную часть и шланги, соединяющие межстенные и подсосковые пространства доильных стаканов с вакуумпроводом и молокопроводом,отличающееся тем, что аппарат имеет механизм управления снятием, содержащий пластину с калиброванным отверстием и радиальным каналом, клапан, мембрану с калиброванным отверстием, пружину с регулируемым давлением на мембрану, столом, к которому прижимается мембрана калиброванным отверстием, и обеспечивающий поступление вакуума к клапану в определенное время управляющий клапан, содержащий мембрану,стержень клапана с двумя прилегающими плоскостями, обеспечивающий поступление вакуума к пневмоцилиндру и пневмокамере большей величины, а также пневмоцилиндр снятия подвесной части и пневмокамеру для отключения вакуума от подвесной части.(56) 1. Аппарат доильный СОЖ. Паспорт. - Гомель ОАО Гомельагрокомплект. Полезная модель относится к конструированию машин для сельского хозяйства, в частности для доения коров. Известны и широко используются доильные аппараты для доения коров со щадящим режимом доения, например Аппарат доильный СОЖ, принятый в качестве прототипа 1. Недостатком этого доильного аппарата является отсутствие в нем функции автоматического снятия с вымени его подвесной части (доильных стаканов) после перехода на щадящий режим в конце доения, что особенно актуально при использовании аппарата в доильных залах на высокопроизводительных установках. Задачей полезной модели является расширение функциональных возможностей доильного аппарата и обеспечение своевременного автоматического снятия подвесной части с вымени в конце доения. В результате использования полезной модели существенно уменьшаются затраты ручного труда на осуществление процесса доения, а также сокращается количество заболеваний коров маститом вследствие так называемого сухого доения. Вышеуказанный технический результат достигается тем, что устройство, включающее подвесную часть, пульсатор и приставку СОЖ, имеет механизм управления снятием,содержащий пластину с калиброванным отверстием и радиальным каналом, клапан, мембрану с калиброванным отверстием, пружину с регулируемым давлением на мембрану,столом, к которому прижимается мембрана, калиброванным отверстием и обеспечивающий поступление вакуума к управляющему клапану в определенное время управляющий клапан, содержащий мембрану, стержень клапана с двумя прилегающими плоскостями,обеспечивающий поступление вакуума большей величины к пневмоцилиндру и пневмокамере, а также пневмоцилиндр снятия подвесной части и пневмокамеру для отключения вакуума от подвесной части. Сущность полезной модели поясняется чертежом. Устройство состоит из приставки СОЖ 1, механизма управления снятием (МУС) 2,управляющего клапана 3, пневмоцилиндра 4, пневмокамеры 5 и подвесной части 6, переключателя 7. Он подключается к молокопроводу 8, вакуумпроводу 9 с помощью шлангов 1016. Приставка СОЖ 1 состоит из корпуса 17, поплавка 18, магнитов 19 и 20, канала 21,штуцера 22 для подвода молока от подвесной части 6 через шланг 15 в камеру П 1, штуцера 23 для отвода молока через шланг 16 в молокопровод 8, а также пульсатора 24 и пневмокамер П 3 и П 4. Механизм управления снятием доильного аппарата (МУС) 2 состоит из корпуса 26,разделенного на 2 части с помощью пластины 27, в которой имеется калиброванное отверстие А, радиальный канал 28, мембраны 29 с калиброванным отверстием, направляющей 30, пружины 31, стола 32, клапана 33, регулировочного винта 34, а также штуцеров 35 и 36. Управляющий клапан 3 состоит из корпуса, разделенного мембраной 37 на две половины, клапана 38, прилегающих плоскостей 39 и 40, а также штуцеров 41-43. Для периодического соединения вакуумируемых узлов с атмосферой и распределения вакуума служат переключатель 7 и тройник 25. Устройство работает следующим образом. Доильные стаканы 6 надеваются на соски коровы. До начала поступления молока в камеру П 1 приставки СОЖ поплавок 18 находится в нижнем положении, магнит 19 при 2 1236 тягивается к магниту 20, соединяя канал 21 с атмосферой. В канале 21, камере П 3, в шланге 10 и камереМУС за счет подсоса воздуха устанавливается вакуум 35 кПа. При поступлении молока в приставку СОЖ из доильного аппарата по подводящему патрубку 22 более 200 гр. в минуту (основное доение) поплавок 18 всплывает, магнит 19 опускается и перекрывает канал 21 и в мерах П 3, П 4 приставки СОЖ, а также в камеремеханизма управления снятием устанавливается вакуумметрическое давление 48 кПа. В это время мембрана 29 (МУС), в центре которой имеется калиброванное отверстие А,преодолевает усилие пружины 31 и прижимается отверстием к столу 32, тем самым препятствуя перетеканию воздуха из камеры , где установилось атмосферное давление, в камеру . При поступлении молока в конце доения менее 200 грамм в минуту поплавок 18 опускается вниз, магнит 19 притягивается к магниту 20, соединяя канал 21 с атмосферой. В канале 21, камере П 3, шланге 10 и камереза счет подсоса воздуха снова устанавливается вакуум 35 кПа. При уменьшении вакуума с 48 до 35 кПа в камерепружина 31, преодолевая силу действия вакуума на мембрану 29, отрывает мембрану от стола 32 и прижимает ее к пластине 27, в центре которой имеется калиброванное отверстие. В это время вакуум из камерычерез калиброванное отверстие заполняет камеру . Скорость заполнения камерывакуумом регулируется винтом 33. Через некоторое время в камеремеханизма управления МУС устанавливается вакуум 35 кПа, который через штуцеры 36 и 41 перейдет в клапан 3 в камеру . (Клапан нужен для того, чтобы в пневмоцилиндр 4 и пневмокамеру 5 подать вакуум не 35, а 48 кПа.) До подачи вакуума в камеруклапан 28 был в опущенном состоянии и притягивался к седлу 39 постоянным вакуумом, подведенным от вакуумпровода 9, а в штуцере 42 было атмосферное давление. Но когда в камерепоявляется вакуум, он поднимает мембрану 37 вверх (поскольку площадь мембраны больше площади клапана 38) и клапан устанавливается на седле 40. Вакуум величиной 48 кПа со штуцера 43 поступает в штуцер 42, через переключатель 7, тройник 25, в пневмоцилиндр 4 и пневмокамеру 5 пережатия шланга доильного аппарата. Происходит снятие доильного аппарата 6 с вымени. Усилие сжатия пружины МУС регулируется винтом 34 на такую величину, чтобы при 48 кПа мембрана прижималась к столу 32, а при вакууме 35 кПа - к пластине 27. После снятия доильного аппарата в камерах П 3, П 4, , ,будет оставаться вакуум 35 КПа. Для подключения доильного аппарата к вымени следующей коровы и вытягивания шнура из пневмоцилиндра необходимо перевести ручку переключателя 7 для соединения камери , пневмоцилиндра 4 и камеры 5 через шланг 12 с атмосферой, вытянуть шнур из пневмоцилиндра, подключить доильный аппарат к вымени, ручку переключателя 7 установить в исходное положение. Через несколько секунд после начала доения, когда в камере П 1 СОЖ появится молоко, поплавок 18 всплывет, канал 21 перекроется магнитом 19 и в камерах П 3, П 4,снова устанавливается вакуум 48 кПа. Цикл повторяется. Для того, чтобы при неплотно прижатой мембране 29 к столу 32 поступающий вакуум из камерыв камеруне привел в действие пневмоцилиндр снятия 4, в пластине 27 имеется отверстие 28, через которое поступает воздух в камеру . Отверстие 28 перекрывается, когда мембрана 29 оторвется от стола и прижмется пружиной 31 к пластине 27. Величина вакуума 35 кПа регулируется с помощью винта (клапана) 33 и подбором сечения канала 21. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
